Модульное релейное крепление высотой 1U для 8-портовых коммутаторов TP-Link TL-SG108 или Netgear GS308 (с файлом STEP)

Обновление от 20 февраля 2026 г.: Если вас волнует будущее 3D-печати...

Пожалуйста, ознакомьтесь с законодательством, которое в настоящее время рассматривается в Вашингтоне, Калифорнии, Нью-Йорке и Колорадо и будет ограничивать и регулировать использование 3D-принтеров и программного обеспечения для 3D-печати. Эти законопроекты могут показаться благими намерениями, но они приведут к тому, что правительство наложит вето на то, что мы можем печатать, какое программное обеспечение мы можем использовать и как мы можем продавать или передавать наши 3D-принтеры. Криминализация возможного использования 3D-принтеров и обращение с любителями 3D-печати так, будто за нами нужно пристально следить, противоречит духу открытого исходного кода и творческому духу, который привел к быстрым инновациям и новым возможностям для малого бизнеса или образования в этой области. Эти законопроекты очень дезинформируют о рисках и преимуществах 3D-печати, а также о самом сообществе 3D-печати. Если они станут законом, они окажут огромное влияние на 3D-печать, создадут барьеры для того, как мы используем и передаем наши принтеры, и будут препятствовать нашему любимому хобби, поскольку другие штаты, скорее всего, примут аналогичные законы.

Вы можете узнать больше об этом по ссылке ниже (я не связан с сайтом, но поддерживаю запрет правительству на использование наших 3D-принтеров):
https://www.dont-ban-3dprinters.com/

На Change.org также есть петиция в отношении законодательства штата Вашингтон, которую вы можете подписать, если хотите:
https://www.change.org/p/protecting-printing-the-fight-against-washington-hb2320

Теперь вернемся к информации о модели:

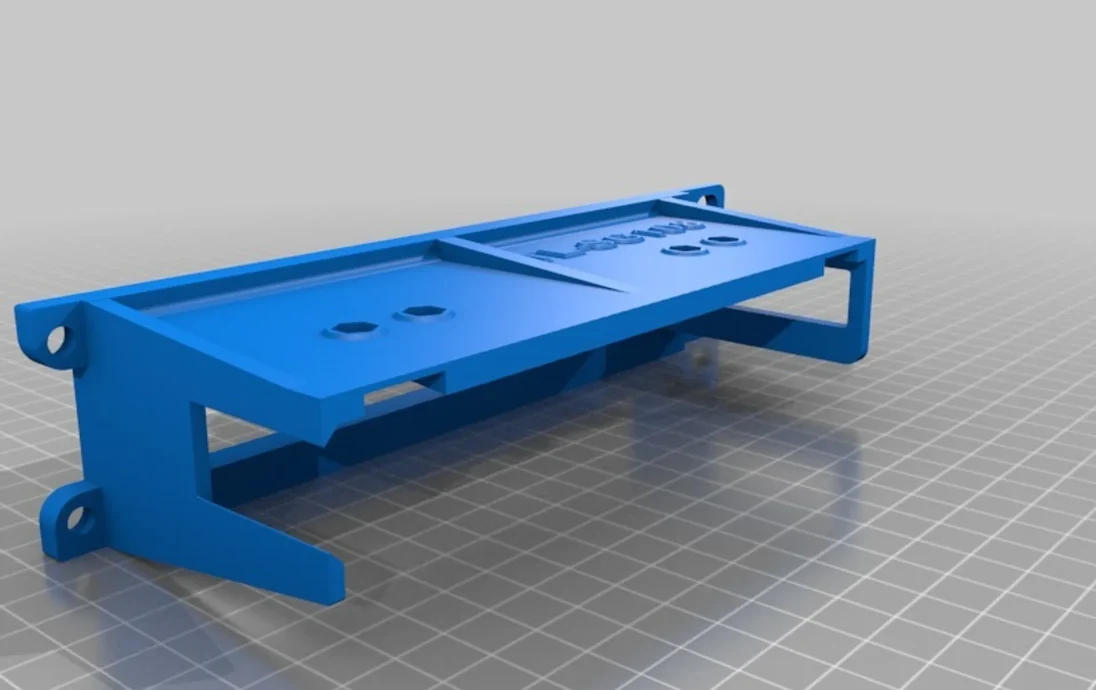

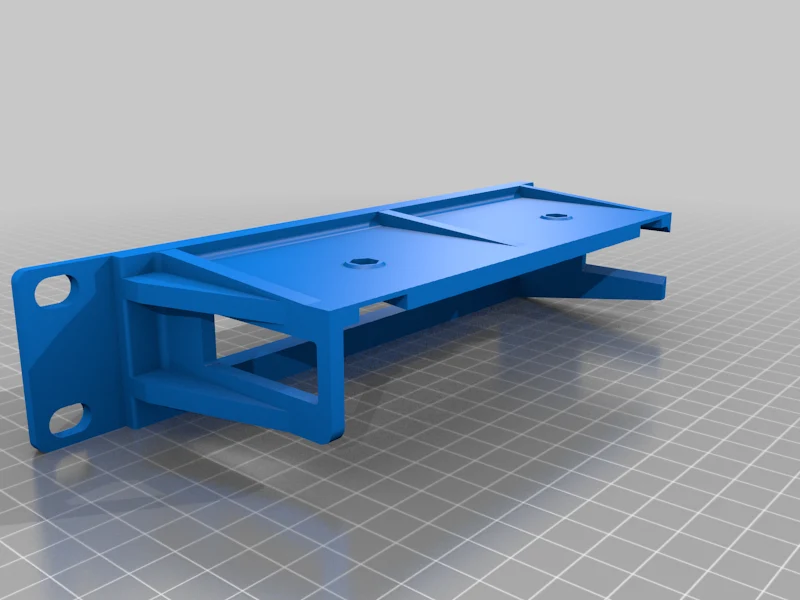

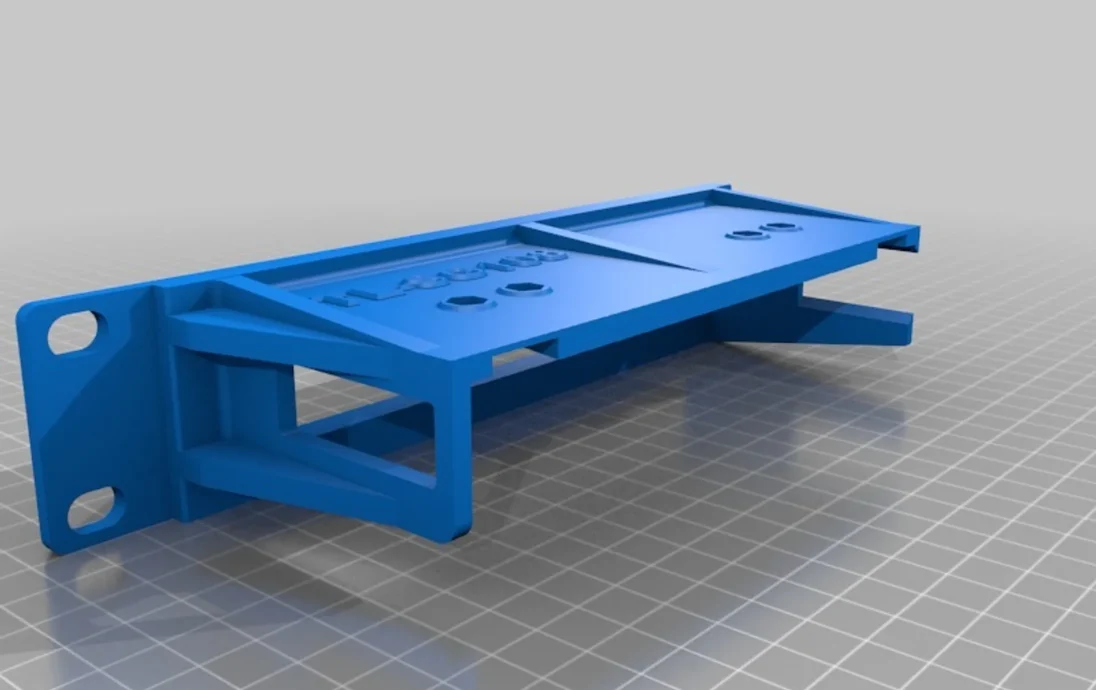

Обновление модели — 24 февраля 2021 г. и 17 декабря 2022 г. — в комментариях сообщалось, что оно не подходит к модели TP-LINK TL-SG108 (UN) V5. Проверив его, я нашел документ, в котором говорится, что на этих переключателях есть две конфигурации расстояния между отверстиями: один — 94 мм между отверстиями, а другой — 110 мм. Исходная модель (все еще размещенная здесь) имеет возможность выбора между отверстиями 111 мм или 80 мм (80 мм подходят для Netgear GS308 GigE). Чтобы решить проблему переключателей с расстоянием 94 мм, я загрузил еще одну версию крыльев. На этих моделях также есть два отверстия диаметром 94 мм, причем отверстия дальше назад предназначены для TL-SG108 V6.8 (спасибо Патрику О'Нилу за предоставление размеров для внесения изменений в V6.8!).

Итак, если у вас расстояние между отверстиями (расстояние между отверстиями) 94 мм, попробуйте эти модели:

TPLink-TL-SG108-94mm_HOLE-SPACING-4B-LEFT.stl

TPLink-TL-SG108-94mm_HOLE-SPACING-4B-RIGHT.stl

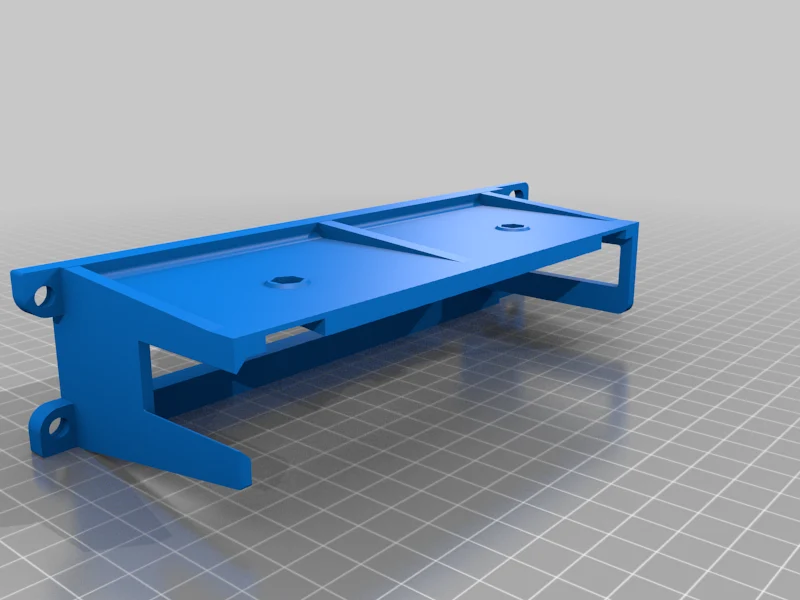

Если в вашем TP-SG108 используется расстояние между отверстиями 110 или вы используете Netgear GS308 GigE (с расстоянием между отверстиями 80 мм), используйте исходную модель, указанную ниже:

TPLink-TL-SG108-NG-GS308-rack-2x-3Z49-LEFT.stl
TPLink-TL-SG108-NG-GS308-rack-2x-3Z49-RIGHT.stl

Обновление. Я обновил боковые модули, поэтому теперь они могут быть совместимы с коммутаторами TP-Link TL-SG108 или Netgear GS308 GigE. Ранее он был разработан для коммутатора TP-Link, но недавно я получил Netgear GS308, и он подошел, за исключением разного расстояния между отверстиями для креплений (80 мм). Я подтвердил, что GS308 подходит, но не стал распечатывать заново, чтобы проверить отверстия (хотя, судя по измерениям, они должны работать нормально).

Обновление 2. Я обнаружил, что отверстия на переключателе Netgear очень плотно затянуты винтами M4, используемыми на этой штуке. Поэтому, если вам нужно установить коммутатор Netgear, я опубликовал ремикс (ссылка ниже), в котором используются винты M3, которые должны без проблем вставляться в монтажные пазы на основании коммутатора. Спасибо компании DasFasty за тестирование версии M3!

https://www.thingiverse.com/thing:3758303

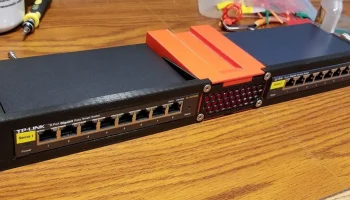

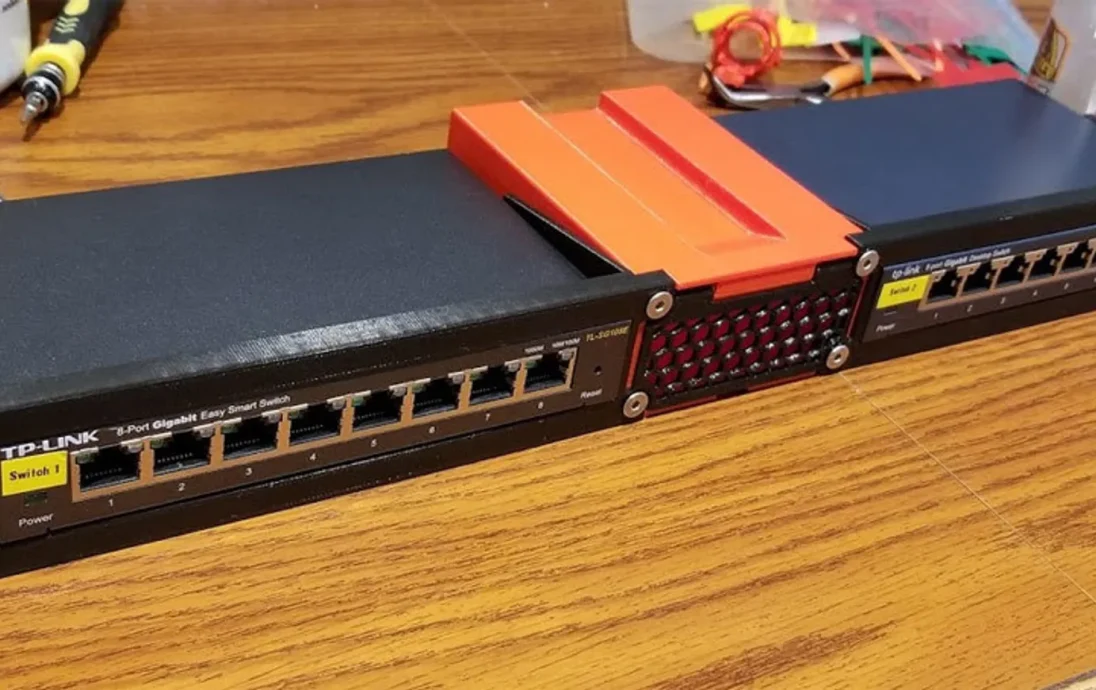

Это пространство высотой 1U для двух 8-портовых коммутаторов GigE TP-Link TL-SG108 или Netgear GS308. Он также может использовать управляемый 8-портовый коммутатор TP-Link, который имеет тот же форм-фактор. Будет ремикс со сменными «крыльями» для использования коммутаторов Trendnet, однако работа над этой моделью будет в стадии разработки.

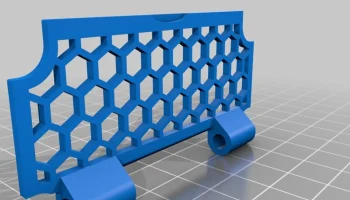

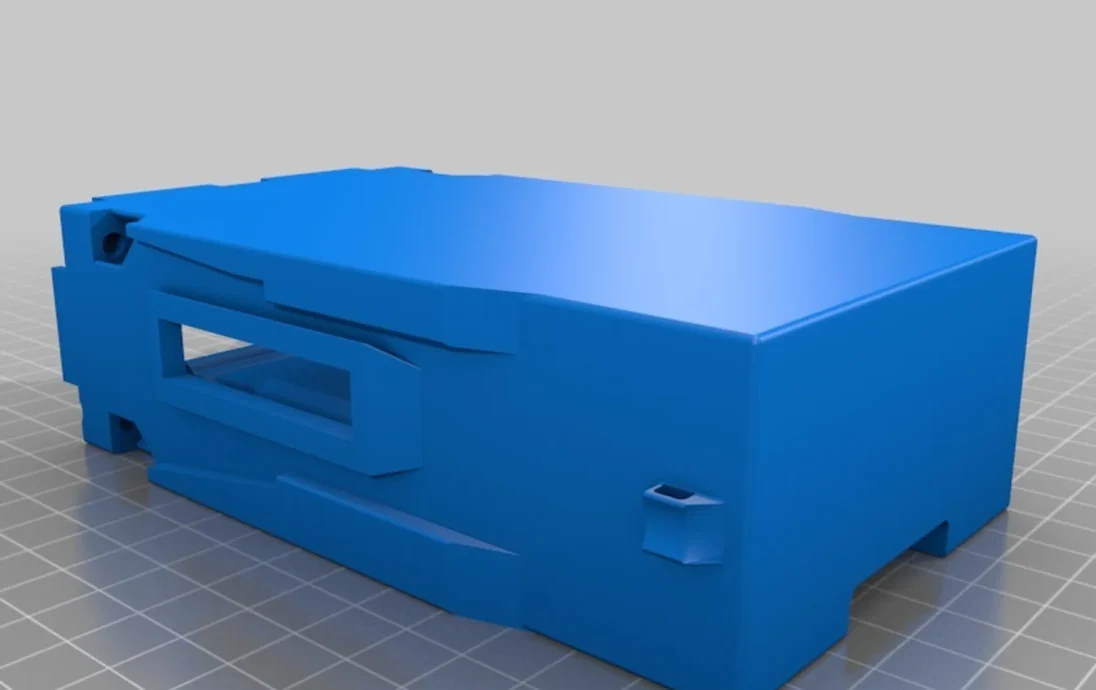

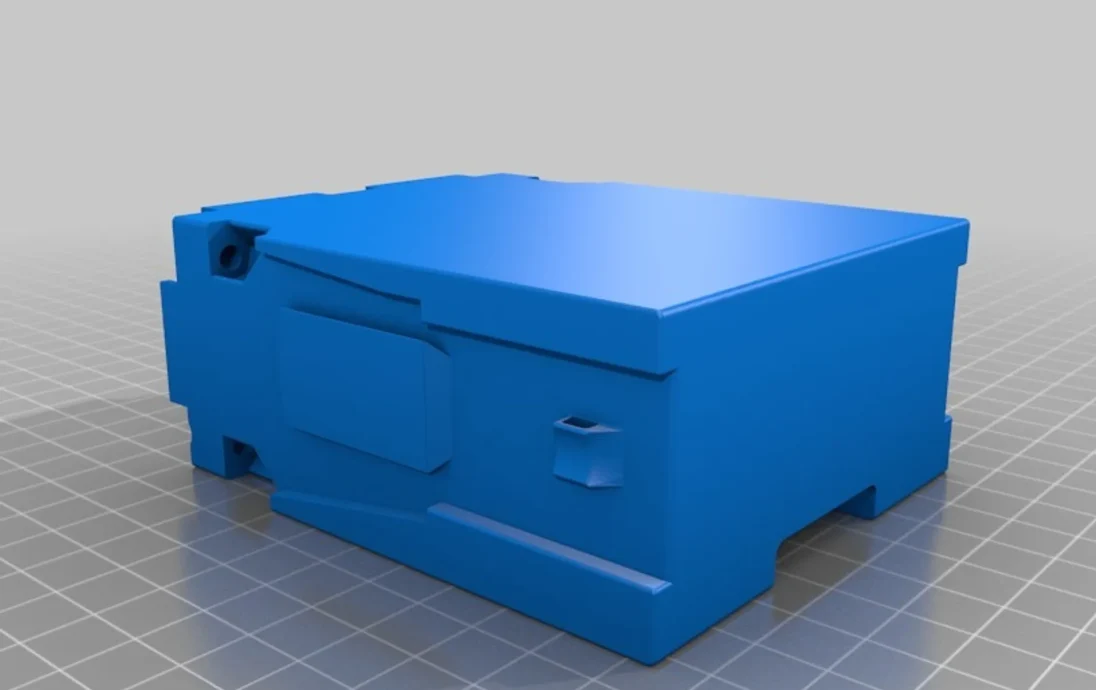

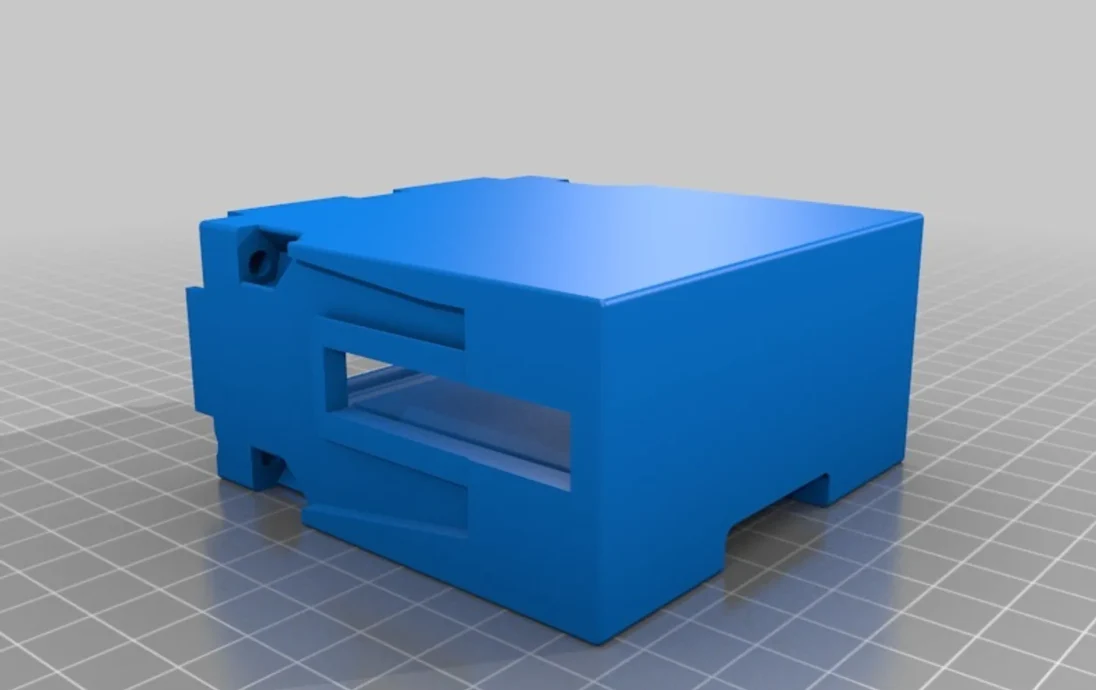

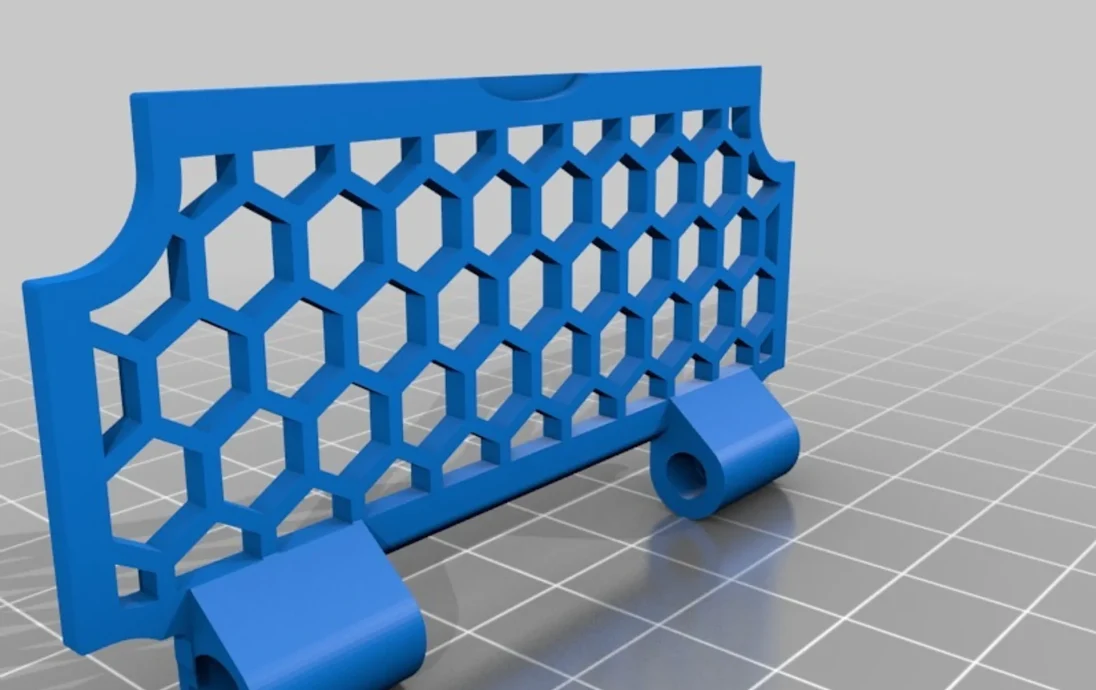

В комплект входит центральный модуль с закрытым отделением трех размеров. В центральном модуле имеются отверстия для обеспечения циркуляции воздуха к коммутаторам, поэтому здесь следует хранить только крупные предметы (например, короткие кабели Ethernet). Размеры обычные, короткие и экстра-шо.
