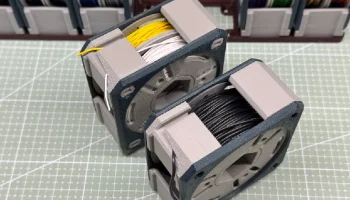

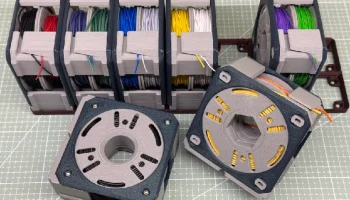

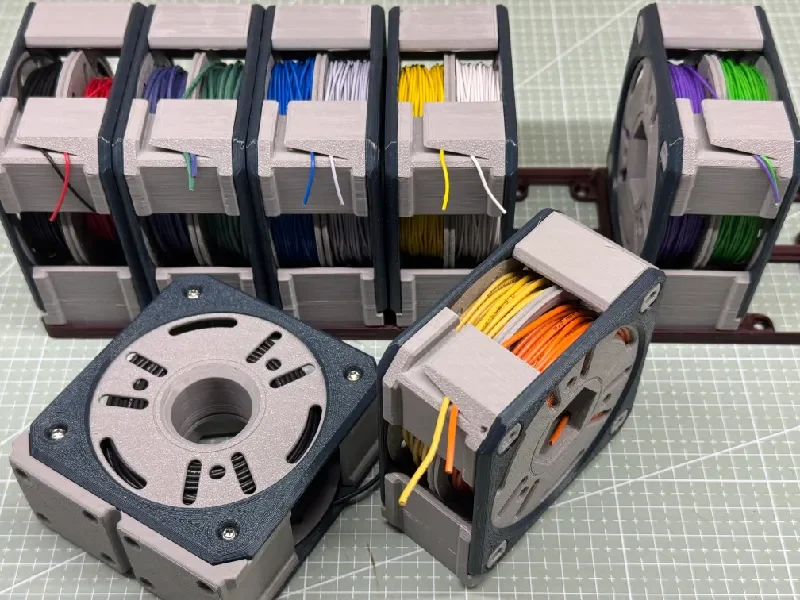

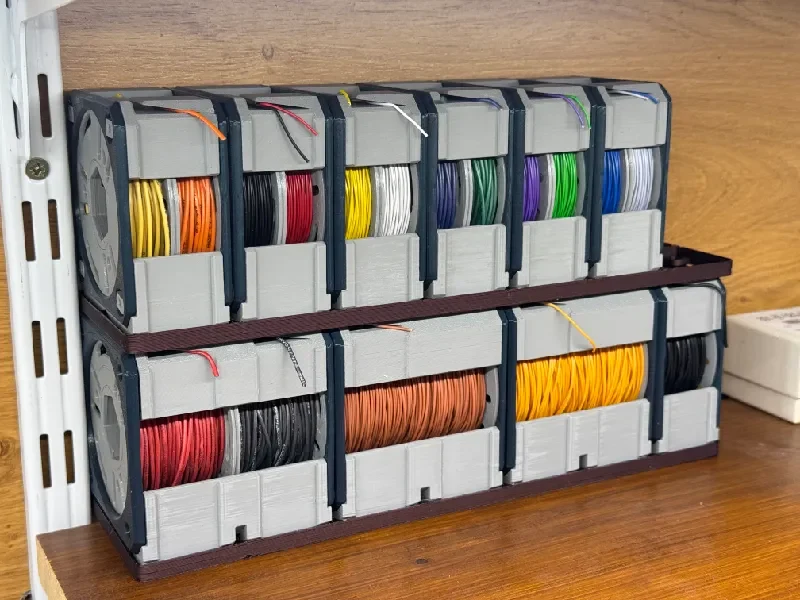

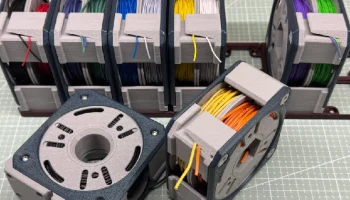

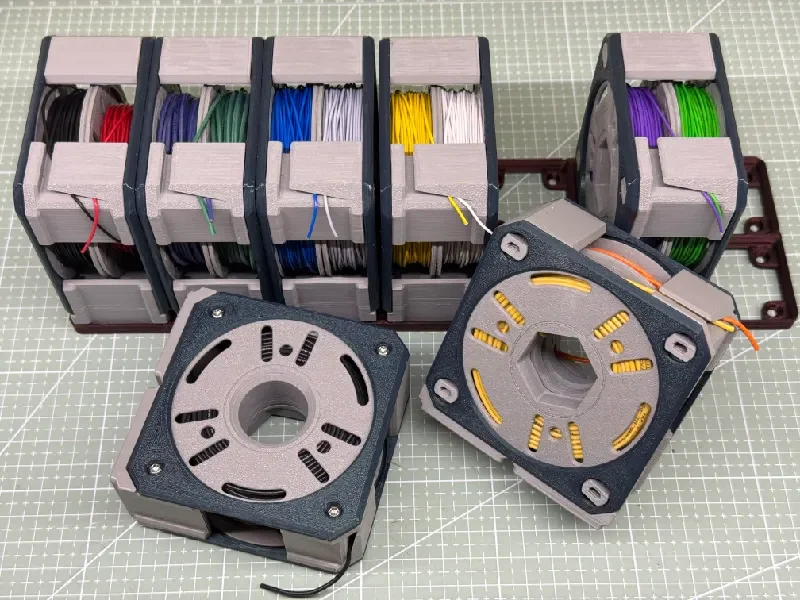

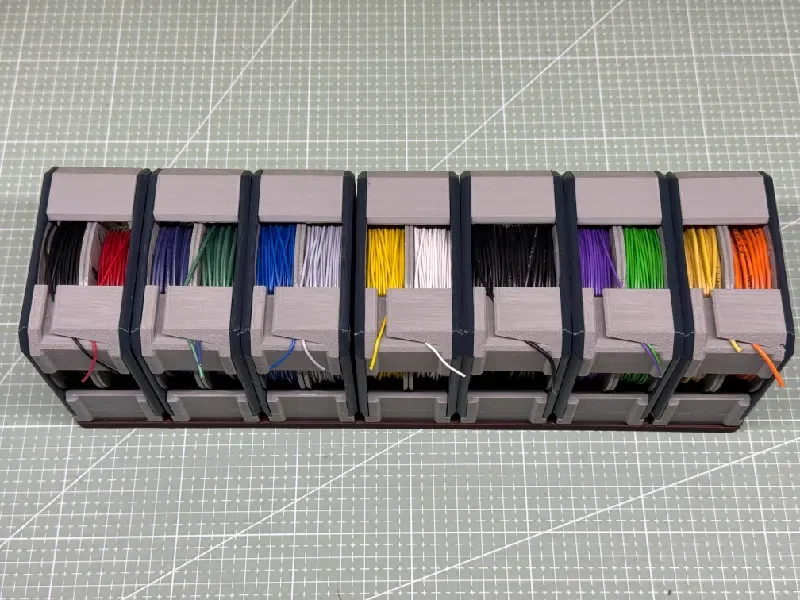

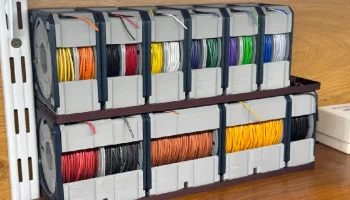

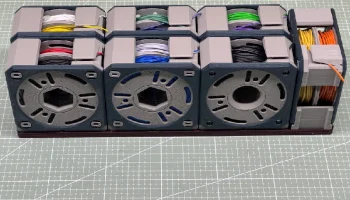

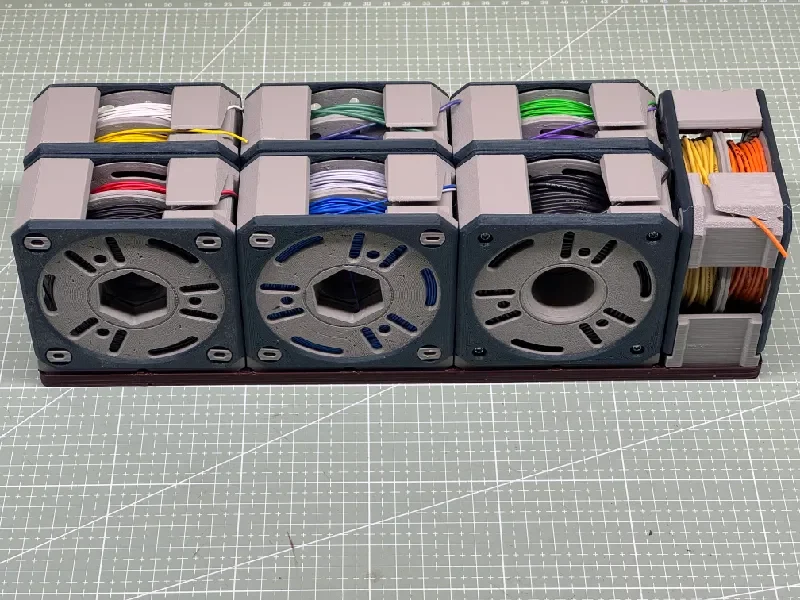

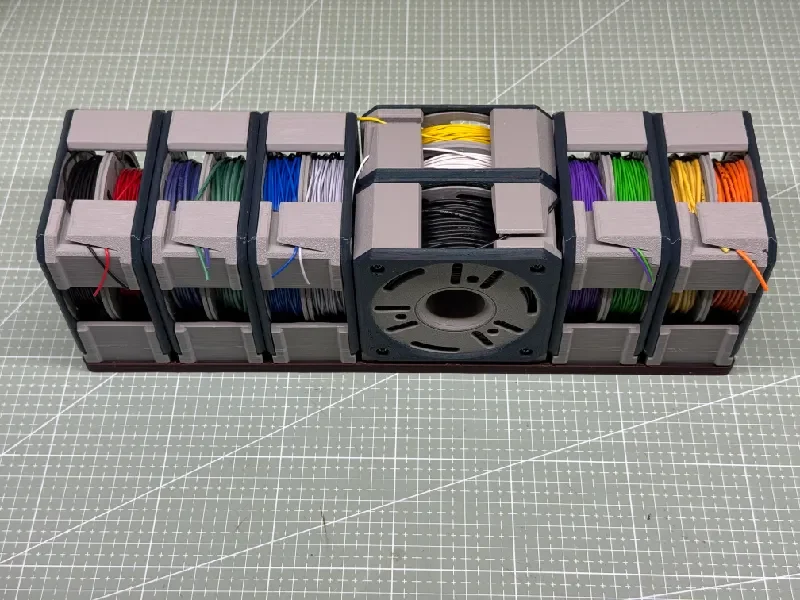

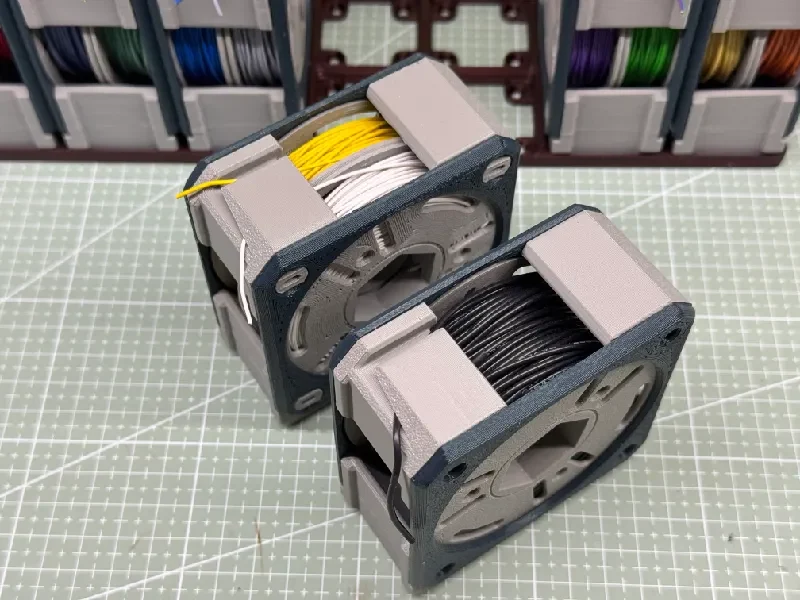

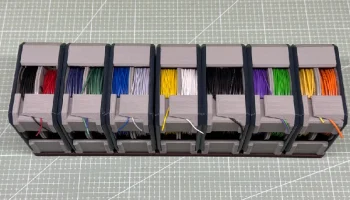

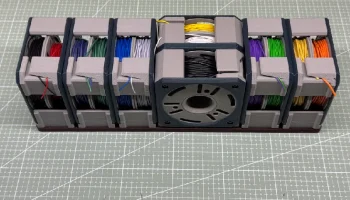

Держатель катушки с кабелем Gridfinity........

Этот держатель катушки аккуратно и аккуратно упорядочит ваши кабели. Он защищает от нежелательного распутывания, является модульным и может использоваться с экосистемой Gridfinity. Отлично подходит для ремонта на открытом воздухе, так как их можно носить в сумке для инструментов, не раскручивая катушку. Полностью пригоден для печати, никакого оборудования не требуется. Катушку можно легко заполнить с помощью адаптера для электроинструмента. Если вы хотите изменить держатель в соответствии со своими потребностями, вы также можете найти .step для загрузки.

Печать:
Напечатайте все детали в заданной ориентации с высотой слоя 0,2 мм.
Примечание. Сначала распечатайте угловую часть и один болт в качестве тестовой распечатки! Если вы обнаружите, что тест прошел хорошо, но болт просто выпадает или застревает, масштабируйте болт только с шагом 1% больше или меньше, пока он не подойдет идеально. Это вызвано тем, что XY-компенсация/срез иногда нарушают допуски. В зависимости от используемых настроек, возможно, придется использовать масштаб до 105 % для болта. Если после этого вам неудобно использовать напечатанные крепления, вы также найдете версию для болтов M3. Работает с болтами от M3x8 до M3x16.

Сборка:

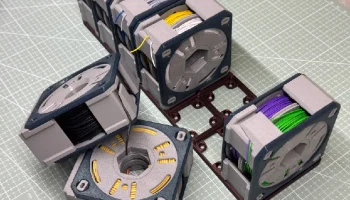

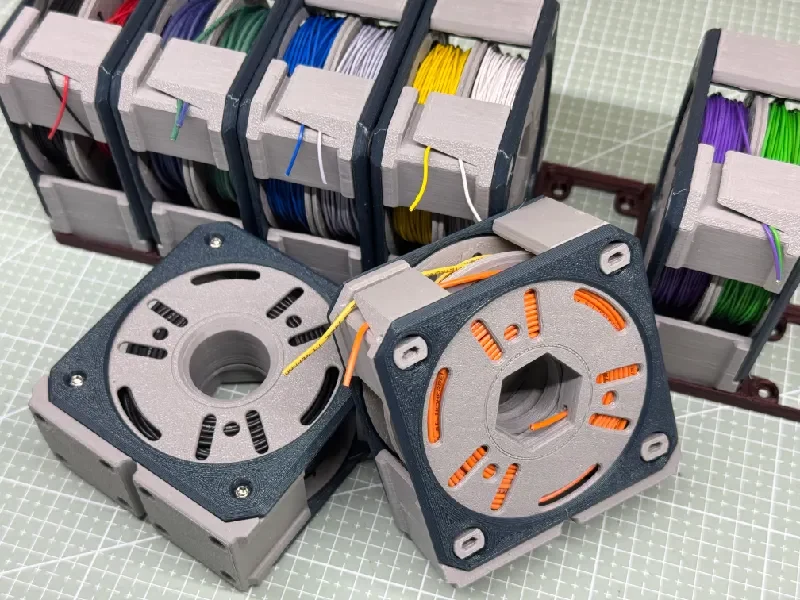

Вы можете собрать все вместе так, как хотите/нужно. Углы Gridfinity можно заменить обычными углами, если вы не хотите использовать их с системой Gridfinity.
В противном случае соберите все детали, как показано на рисунках ниже. Болты предназначены для использования с отверткой с плоской головкой. Процедура сборки аналогична болтам М3.

Как использовать:
Намотайте катушки вручную, прежде чем поместить их в держатель, или используйте ручную дрель. будьте осторожны и не двигайтесь на полной скорости, так как PLA может расплавиться из-за чрезмерного тепла трения.

Информация:
Протестировал несколько кабелей, которые у меня есть под рукой, так что вы можете ожидать, что на катушку поместится примерно следующее количество проволоки:

Внешний диаметр кабеля [мм]/[AWG]

Малая емкость катушки [м]/[фут]

Емкость катушки [м]/[фут]

0,9 мм / 19AWG

50 м / 164 фута

100 м / 328 футов

1,0 мм / 18AWG

45 м / 147 футов

90 м / 295 футов

1,5 мм / 15AWG

25 м / 82 фута

50 м / 164 фута

Я использовал эту таблицу для преобразования внешнего диаметра из мм в AWG.

Ищете катушки побольше? Может быть, попробуйте использовать этот, больший для Gridfinity, или еще больший, взяв пустые катушки с нитью.

ЖУРНАЛ ИЗМЕНЕНИЙ 12.07.2025
— Добавлен угол сетки без отверстий для магнитов.
— Добавлен заводной инструмент в виде ручки, предназначенный для ручного использования без электроинструментов.

ЖУРНАЛ ИЗМЕНЕНИЙ 16.12.2025
Также добавлены файлы .3mf и .step для загрузки.
