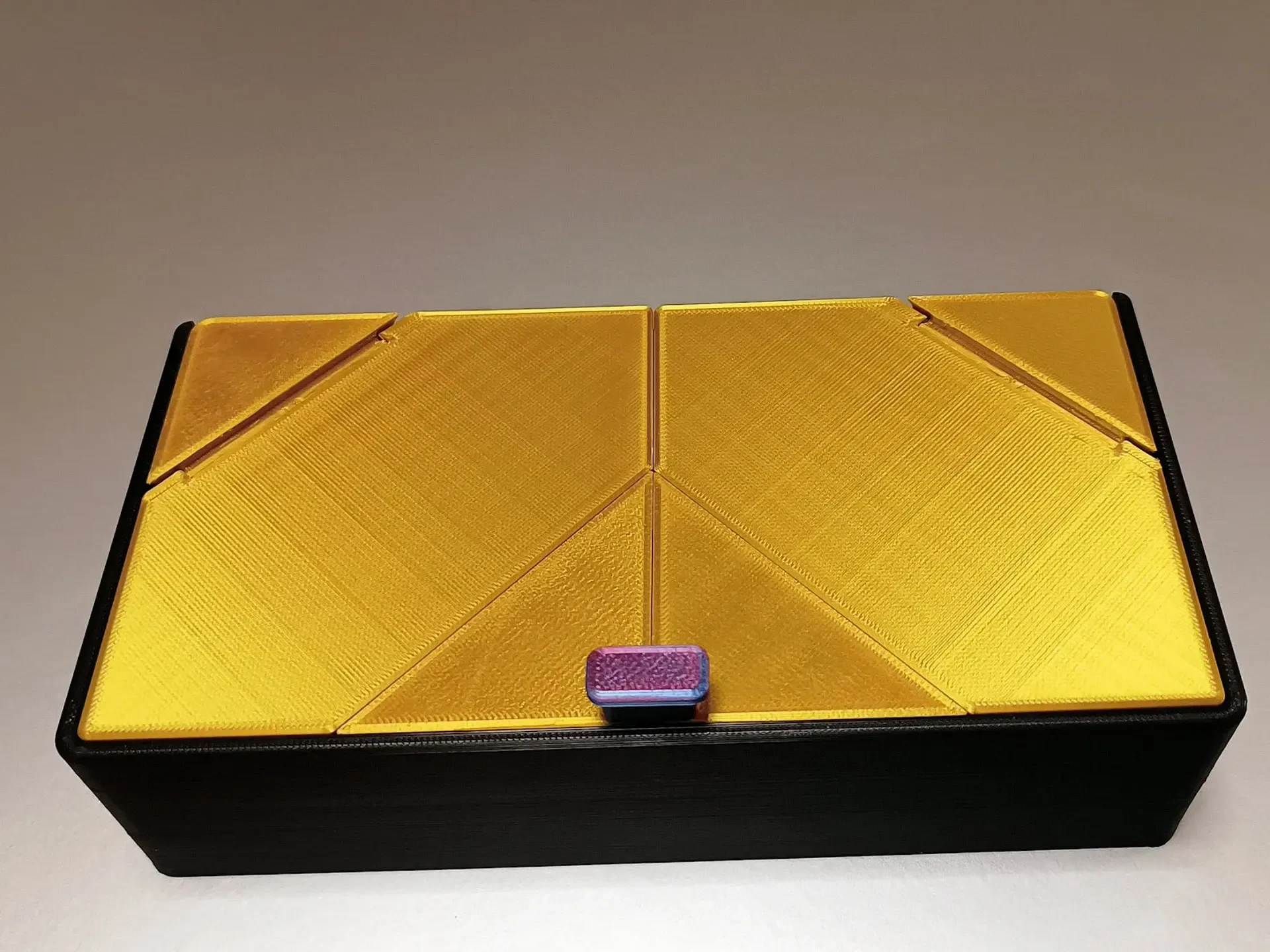

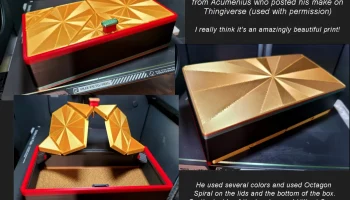

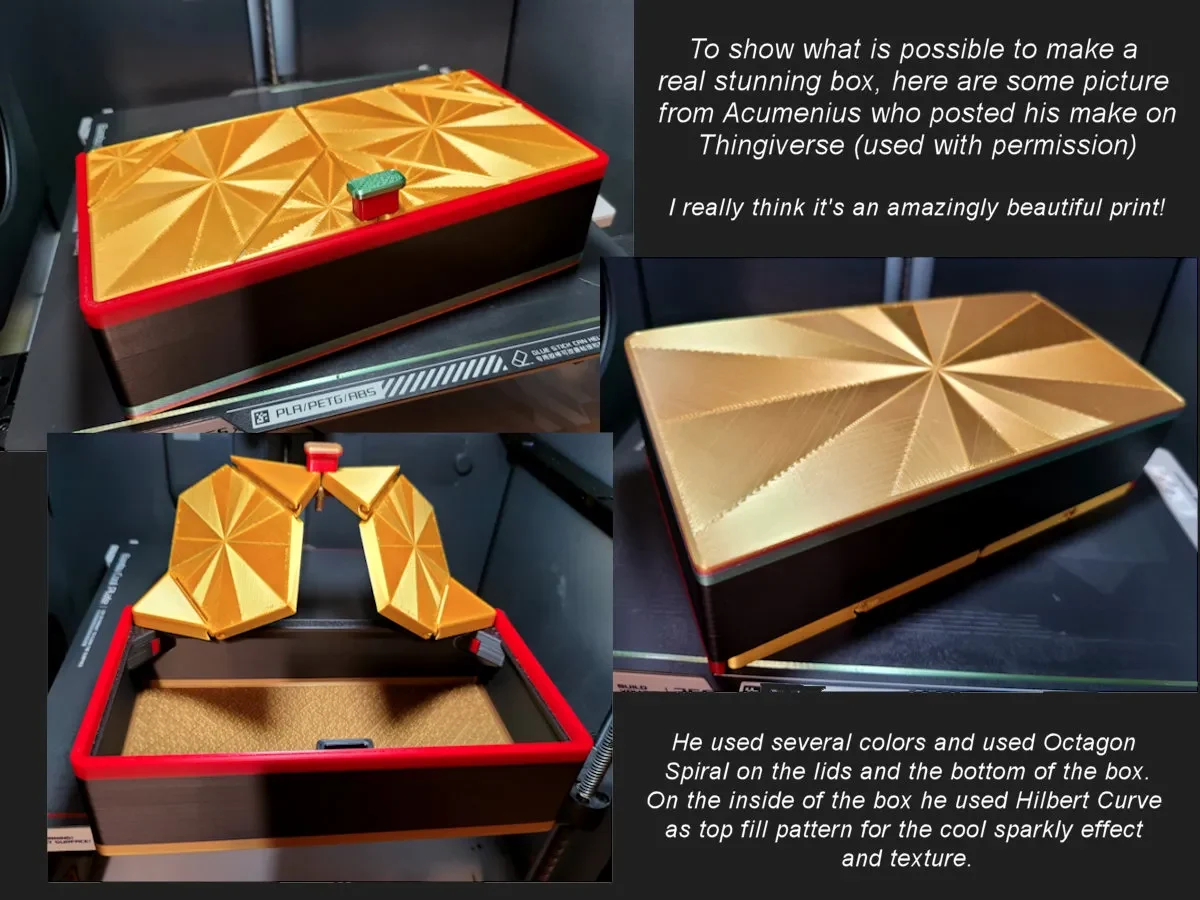

Прочный ящик для хранения с откидными крышками в технике ..

Обновление от 23 сентября 2024 г.:

Я сделал версию 2 коробки. Печатает быстрее, прочнее, никаких подставок при печати, крышек PiP и мое мнение: даже красивее...

Вы можете найти V2 ЗДЕСЬ.

Это продолжение моей предыдущей книги «Роскошный ящик для хранения вещей со складной крышкой в технике оригами».

Я полностью вернулся к основам с целью создания того же эффекта, но теперь с полностью механическими рабочими ��астями.
То есть без изгиба однослойных гибких шарниров, без пружинных конструкций для фиксации осей и без магнитов для прижима.

Все на 100% пригодно для печати и гораздо более надежно.
Конструкция также более щадящая для менее хорошо настроенных принтеров, и нет необходимости в заданной ориентации путей печати.

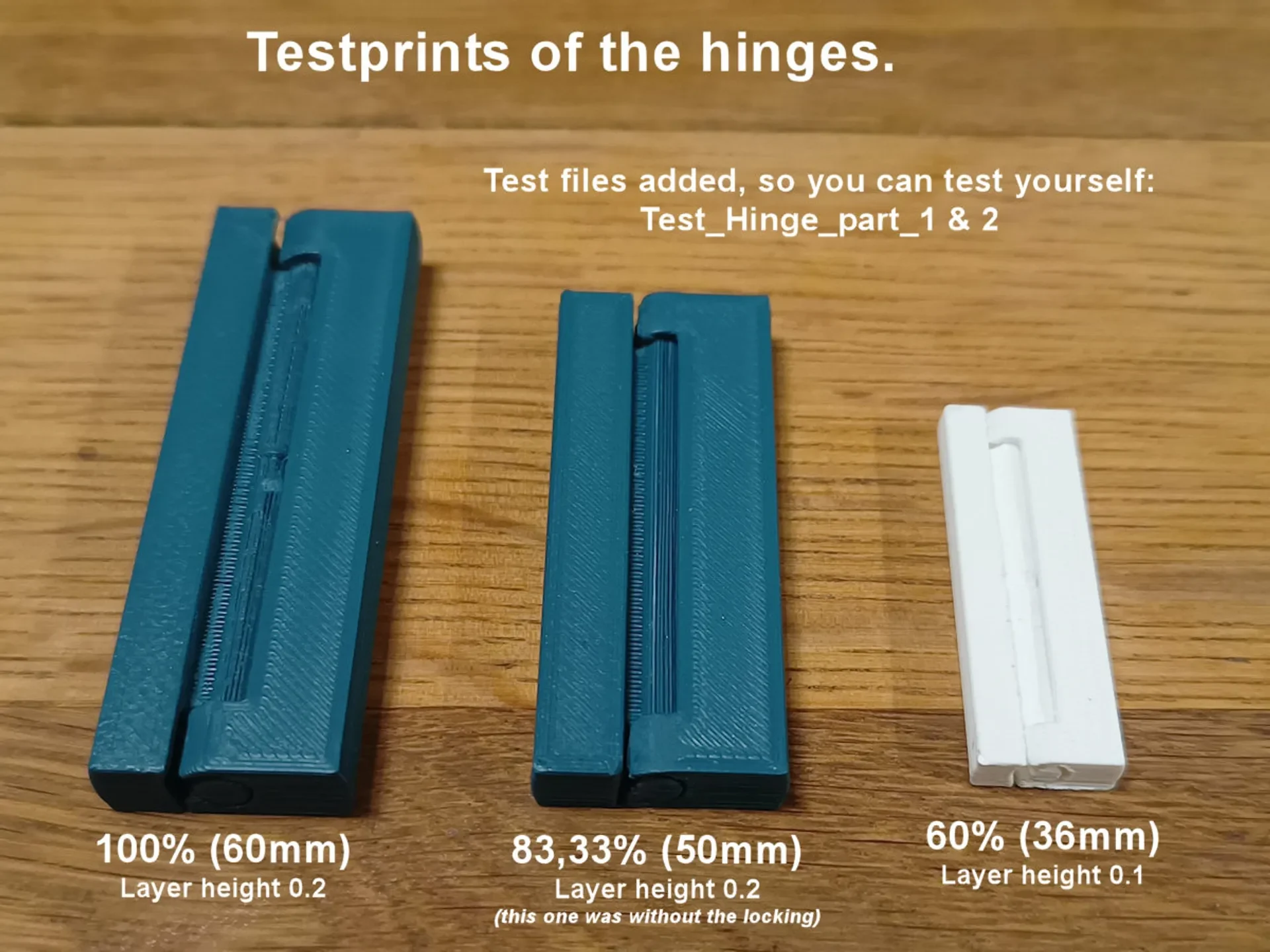

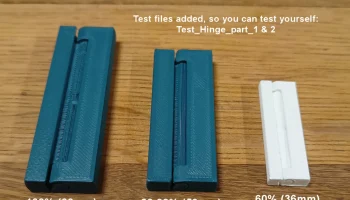

Петли встроены в толщину крышки, а в коробке даже имеется механическое запирание крышек без пружинных деталей.

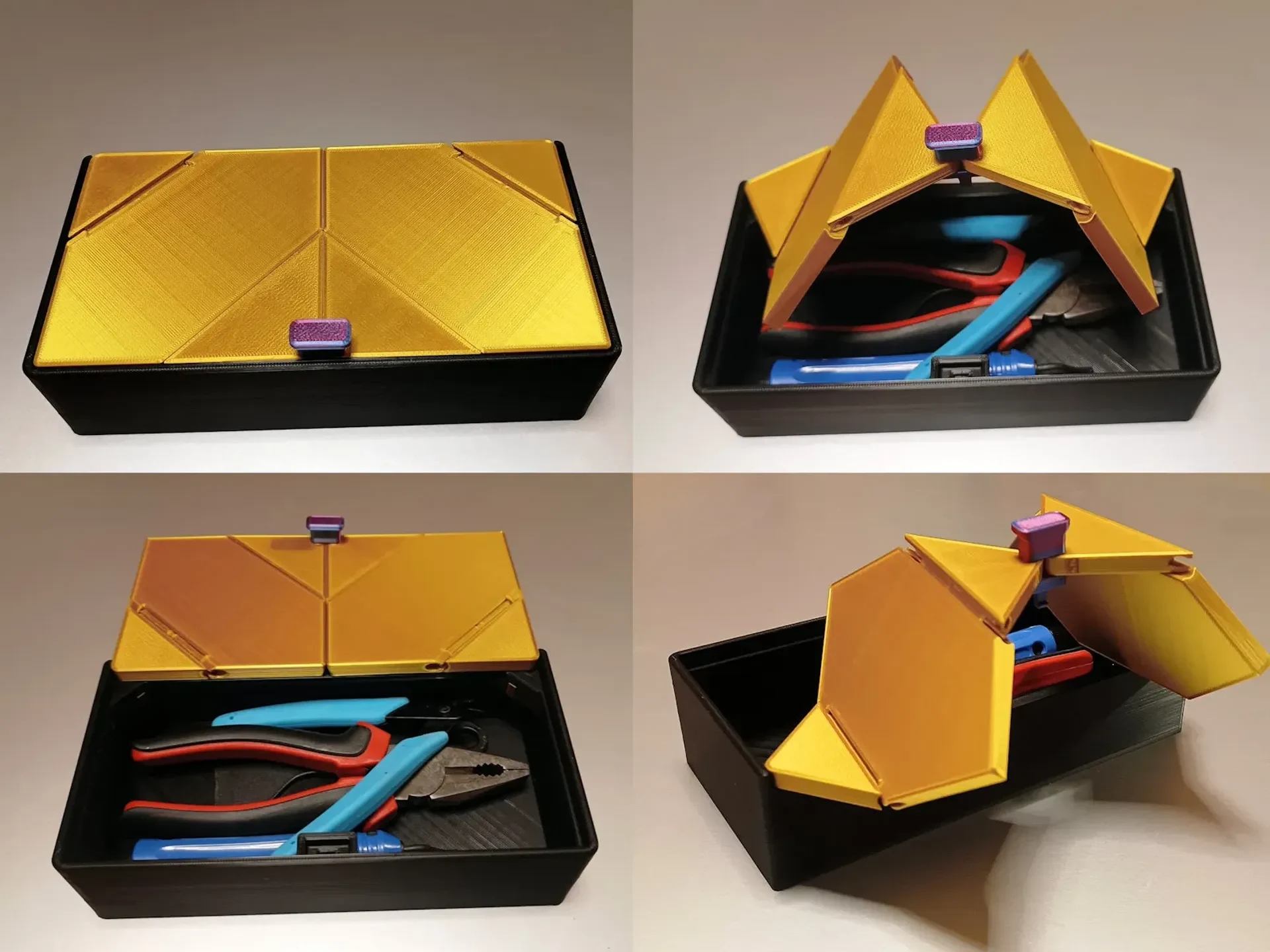

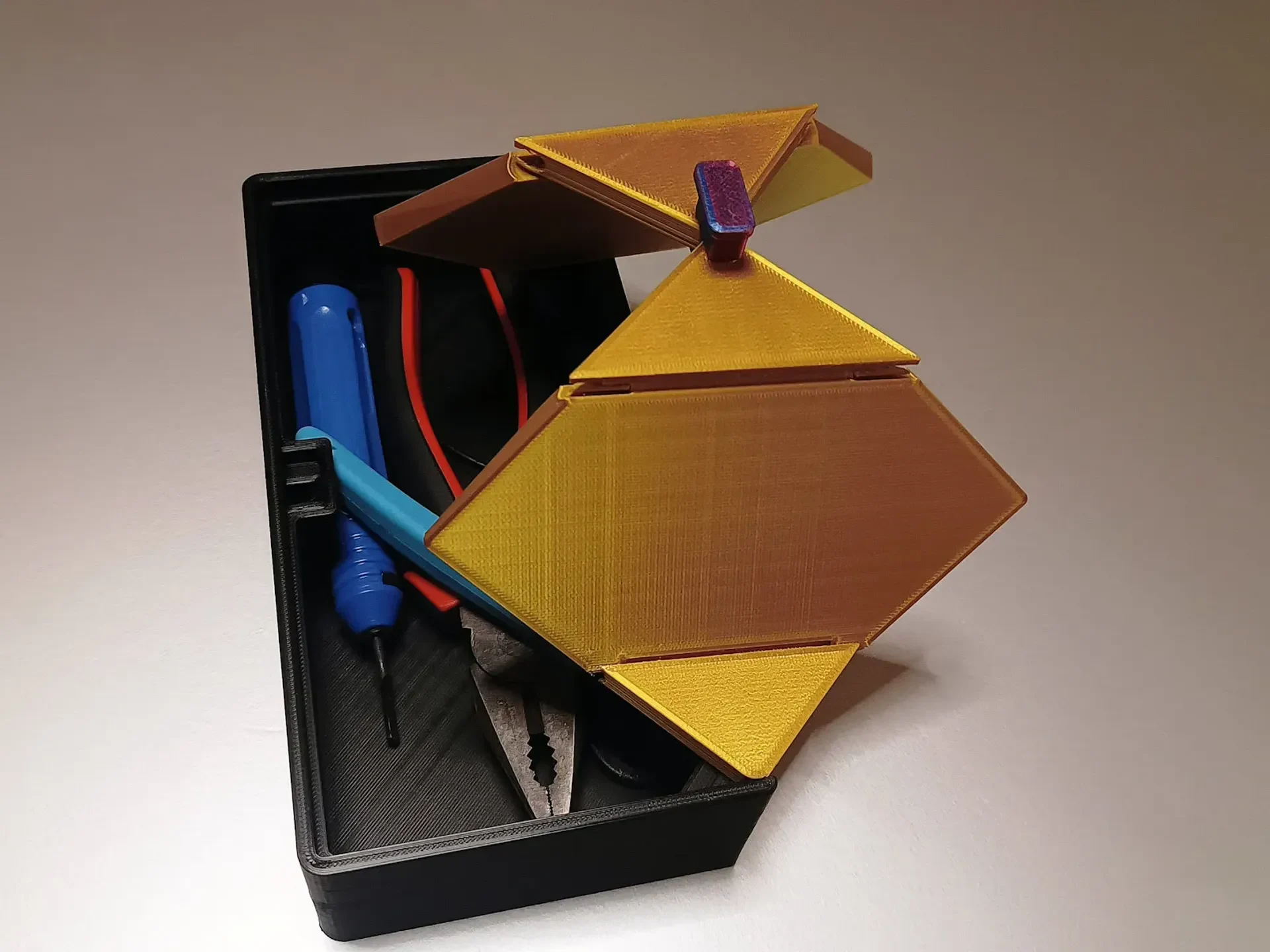

Эксплуатация крышек.

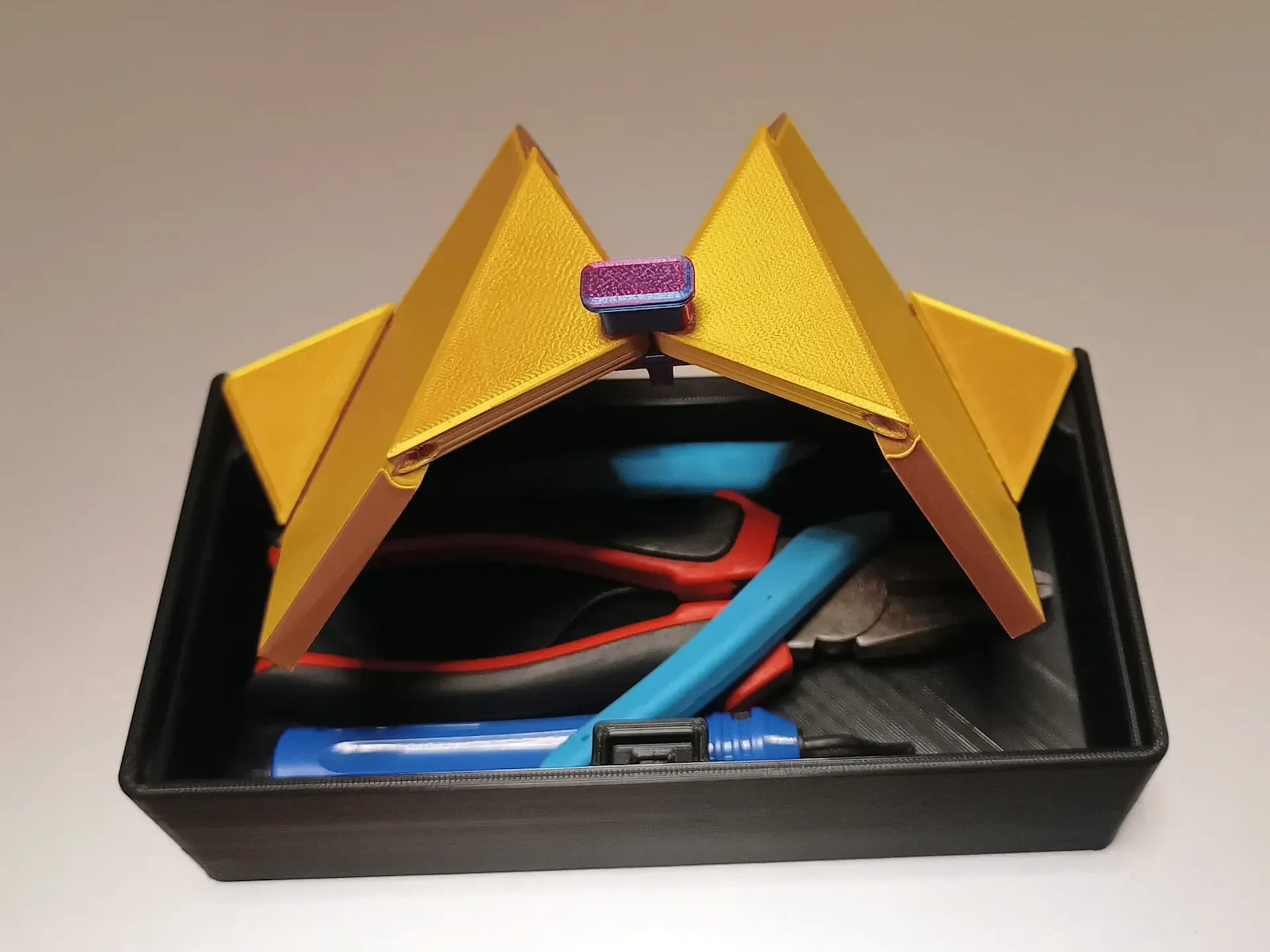

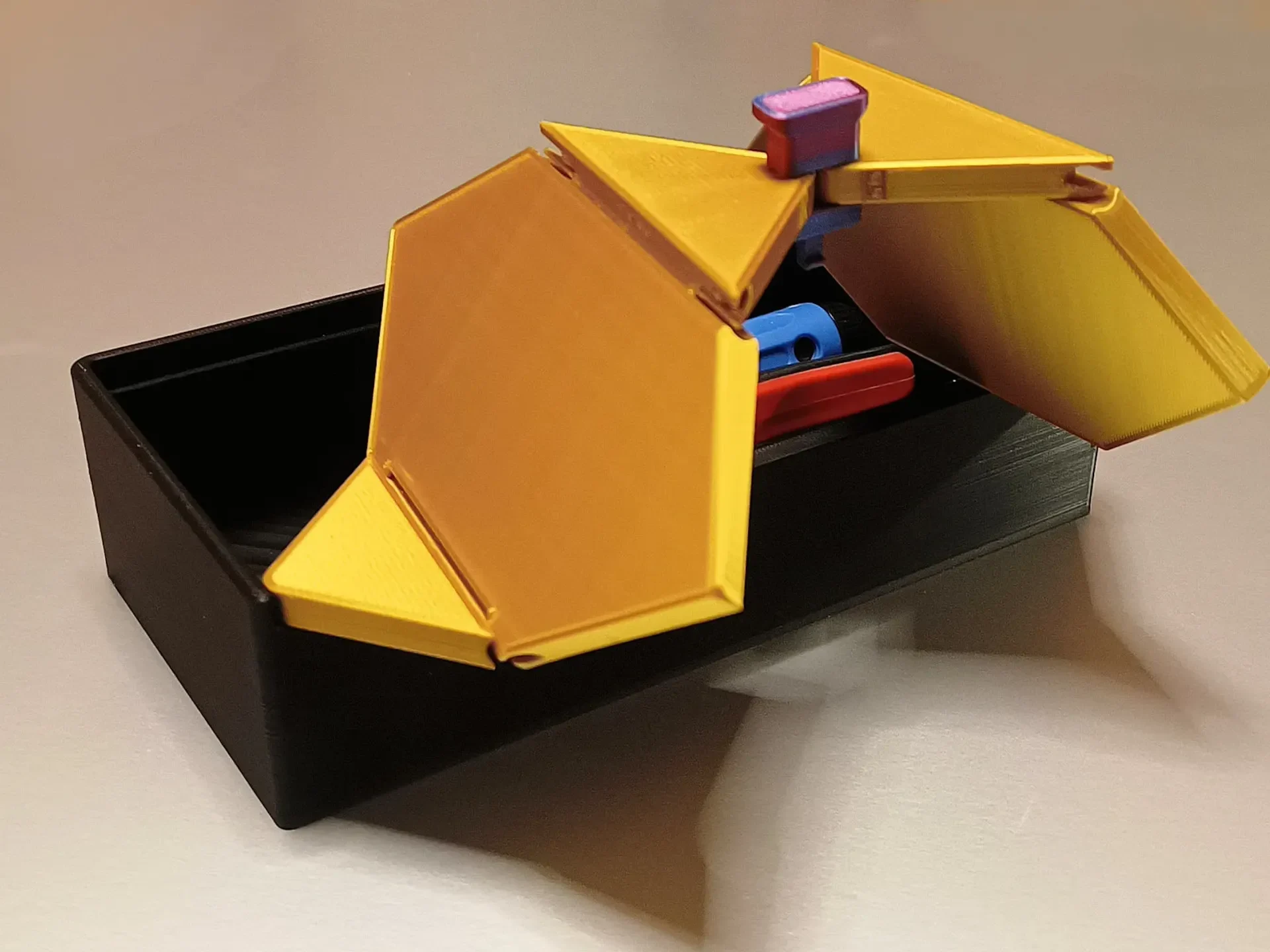

Хотя я подозреваю, что большинство посетителей видели короткое видео с моим предыдущим дизайном, ниже показано, как работают крышки.

(Кстати, на момент написания этого поста это видео уже приближалось к 10 000 просмотров. Это больше, чем я когда-либо мог себе представить!)

Обратите внимание, что крышки теперь разделены по-другому. Мне пришлось это сделать, чтобы угол, образуемый деталями, не оставался меньше 90°, максимально возможного угла с петлями. В предыдущей модели из-за разделения была создана Z-образная форма.

Печать

Детали крышки.

Крышки теперь состоят из трех отдельных частей, которые впоследствии необходимо собрать.
Две передние части (деталь 3L и 3R) НЕ одинаковы! Это связано с тем, что отверстия имеют прорези для обеспечения механического запирания крышек.
Часть 3L имеет маркировку «L» сбоку.
Части 1 и 2 должны быть распечатаны 2 раза.

Различные детали и правильную ориентацию на кровати см. на изображении ниже.
Напечатан PLA, сопло 0,4, толщина слоя 0,2, заполнение 30% и поддержка везде.

После печати все остатки подложки необходимо удалить. Сделайте это тщательно. Часто на осях остаются лишние остатки из-за использования опор. При необходимости отрежьте его, чтобы вал стал как можно более круглым. Убедитесь, что концы оси слегка скошены, чтобы их можно было легко установить.

Ручка, замок и замок оси

Вам понадобится 1 ручка и замок и 2 замка оси.

Различные детали и правильную ориентацию на кровати см. на изображении ниже.

Напечатано PLA, сопло 0,4, толщина слоя 0,2, заполнение 30% и без поддержки.

Коробка

Для ориентации на кровати см. изображение ниже.

Напечатано PLA, сопло 0,4, толщина слоя 0,2, заполнение 30% и без поддержки.

Сборка

Крышки

Сдвиньте разные части крышки вместе. Обратите особое внимание на ориентацию! Это указано на изображении ниже. Обратите внимание, что валы направлены вверх!
После сближения вы��мка в валу перекрывает кулачок в противоположной части, предохраняя две части от раздвижения.

Установка ручки и замка

См. изображение ниже. Обратите внимание, что оси направлены вниз.

Проденьте ручку через оба отверстия в крышках. Затем нажмите на фиксатор снизу по обеим осям ручки.
Чтобы добиться надежного крепления, можно сначала нанести каплю клея в оба отверстия замка, а затем плотно прижать.

Установка крышек на коробку

Поместите обе оси крышек в отверстия Коробки.

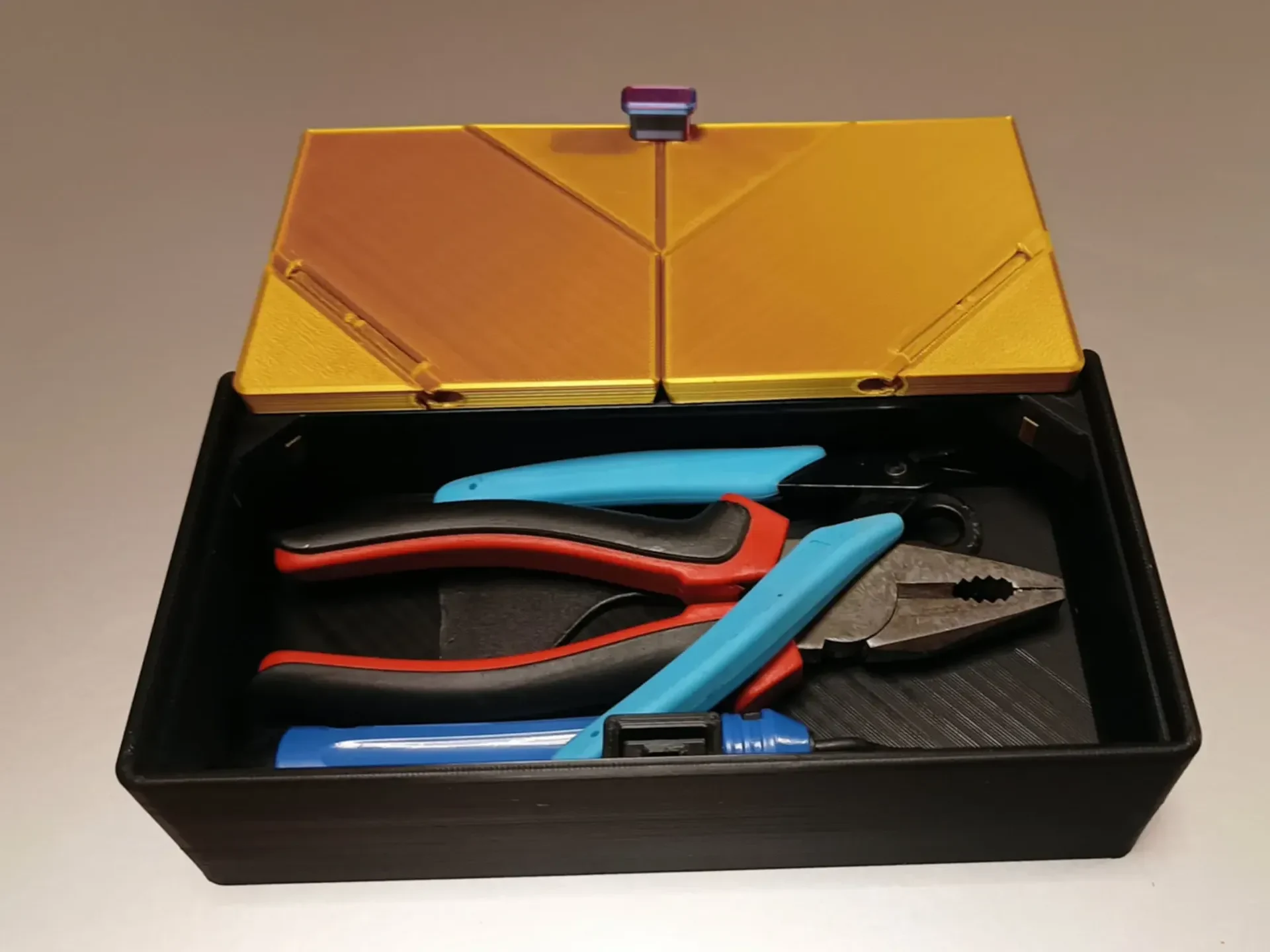

Поверните обе крышки, чтобы создать открытую коробку.
Теперь поместите оба замка оси в отверстия в обоих углах коробки. Круглая часть фиксатора оси должна быть обращена вверх.
Чтобы закрепить их на месте, можно использовать немного клея. Будьте осторожны, не склейте оси!

Работа механического замка.

Замок работает путем соединения двух небольших печатных язычков.
Благодаря тому, что ручка находится в вертикальном положении, они остаются сцепленными вместе. Наклонив ручку назад (что возможно через оба прорезных о��верстия в крышках), их можно разблокировать, и вы сможете открыть крышки.
Закрывая крышки, убедитесь, что ручка хорошо нажата и
