FlexBox - параметрический контейнер для хранения........
вр; доктор
Размер сетки по умолчанию: 55x55 мм; Высота: 70 мм
Настройки печати для сопла диаметром 0,4 мм
Ширина линии 0,45 мм
Высота слоя 0,2 мм
2 Периметр
0% Заполнение
Настройки печати для сопла диаметром 0,8 мм
Толщина линии 0,9 мм
Высота слоя 0,3 мм
1 Периметр
0% Заполнение
Предисловие
Можно подумать, что это всего лишь копии коробок, разработанных Алчем, или аналогичных коробок, найденных здесь, в Thingiverse. Это не так^^
Я посмотрел видео Александра Шаппеля еще в октябре 2020 года и купил себе копию этих аккуратных stl-файлов — я не был полностью удовлетворен дизайном, немного поискал альтернативы и не нашел ни одной, которая удовлетворяла бы всем моим требованиям; Поэтому я думаю, что есть куда совершенствоваться. Эта модель — результат моей работы над еще лучшей коробкой.
Файл *_beta.f3d содержит дополнительные параметры для расчета размера коробки на основе размеров ящика. Этот файл является всего лишь черновиком и еще не проверен тщательно.
Почему не Гридфинити?
Gridfinity, несомненно, является самым популярным выбором для организации элементов с помощью печатных контейнеров. Когда я впервые разработал эту модель, Gridfinity еще не существовало. Я решил оставить этот дизайн доступным, потому что считаю, что возможность печати в режиме вазы — это разумный подход.
Ключевые особенности
Постоянная толщина стенок
Прежде всего, мне не нравятся тонкостенные модели, которые заставляют слайсер откладывать доли ширины линии при печати по периметру. В основном это вызвано операцией оболочки вдоль нормали грани (как в Fusion 360). Проблема в том, что 3D-печать разрезается не по нормали граней, а по глобальной оси Z.
Нет заполнения

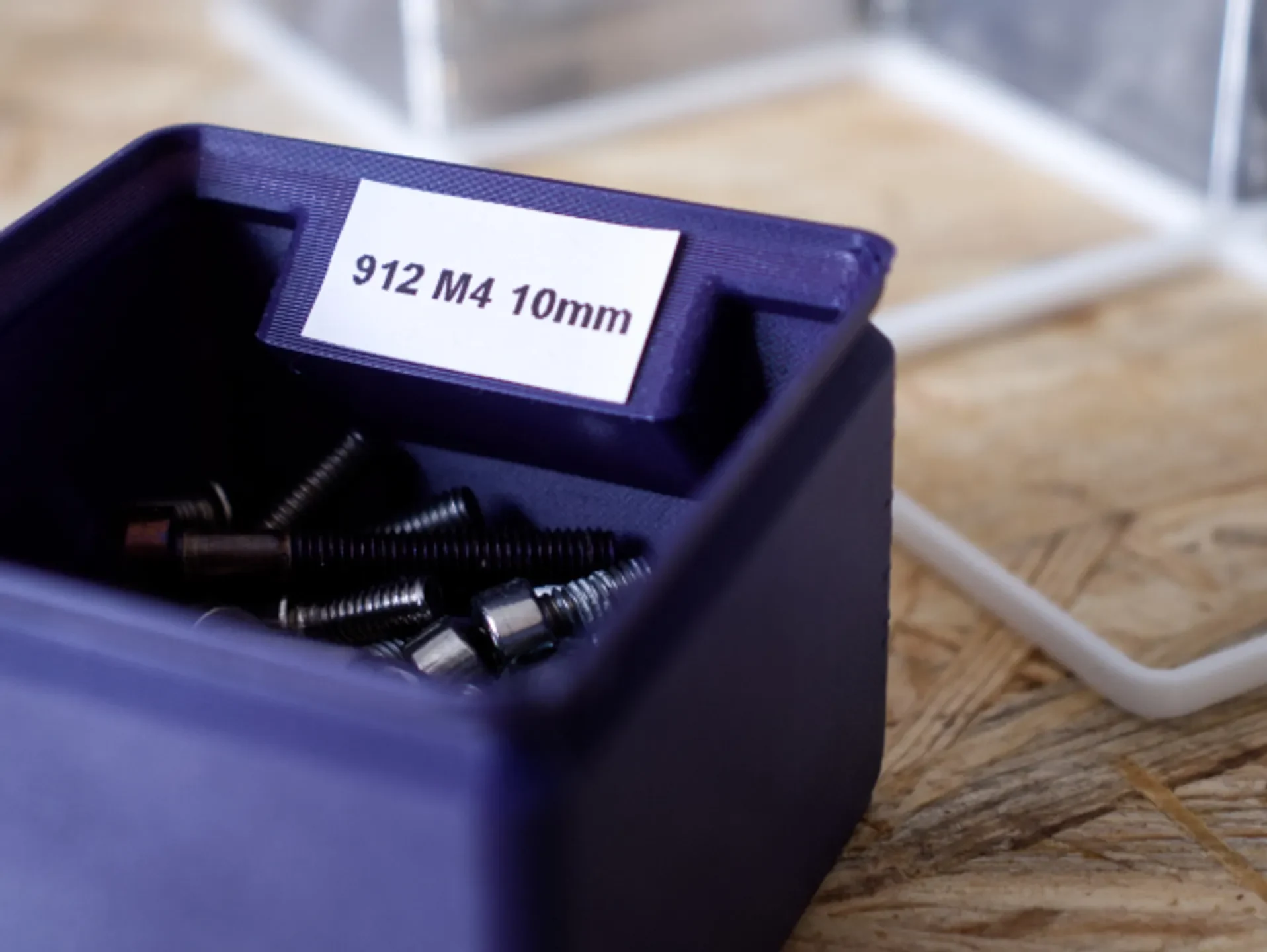

Область маркировки на подобных конструкциях, как правило, более плоская, чем у меня, что может облегчить чтение сверху и приклеивание этикеток к ней. Но наклонная секция позволяет увеличить высоту по вертикали при том же горизонтальном расширении и имеет то преимущество, что ее можно печатать без какой-либо структуры заполнения. **Печать в режиме вазы. Дополнительным преимуществом постоянной толщины и отсутствия заполнения является то, что эти коробки можно печатать в режиме вазы. В режиме «Ваза» вы сможете печатать только четыре (в конце 3 или около того) одновременно, но обеспечит наиболее стабильное качество поверхности.

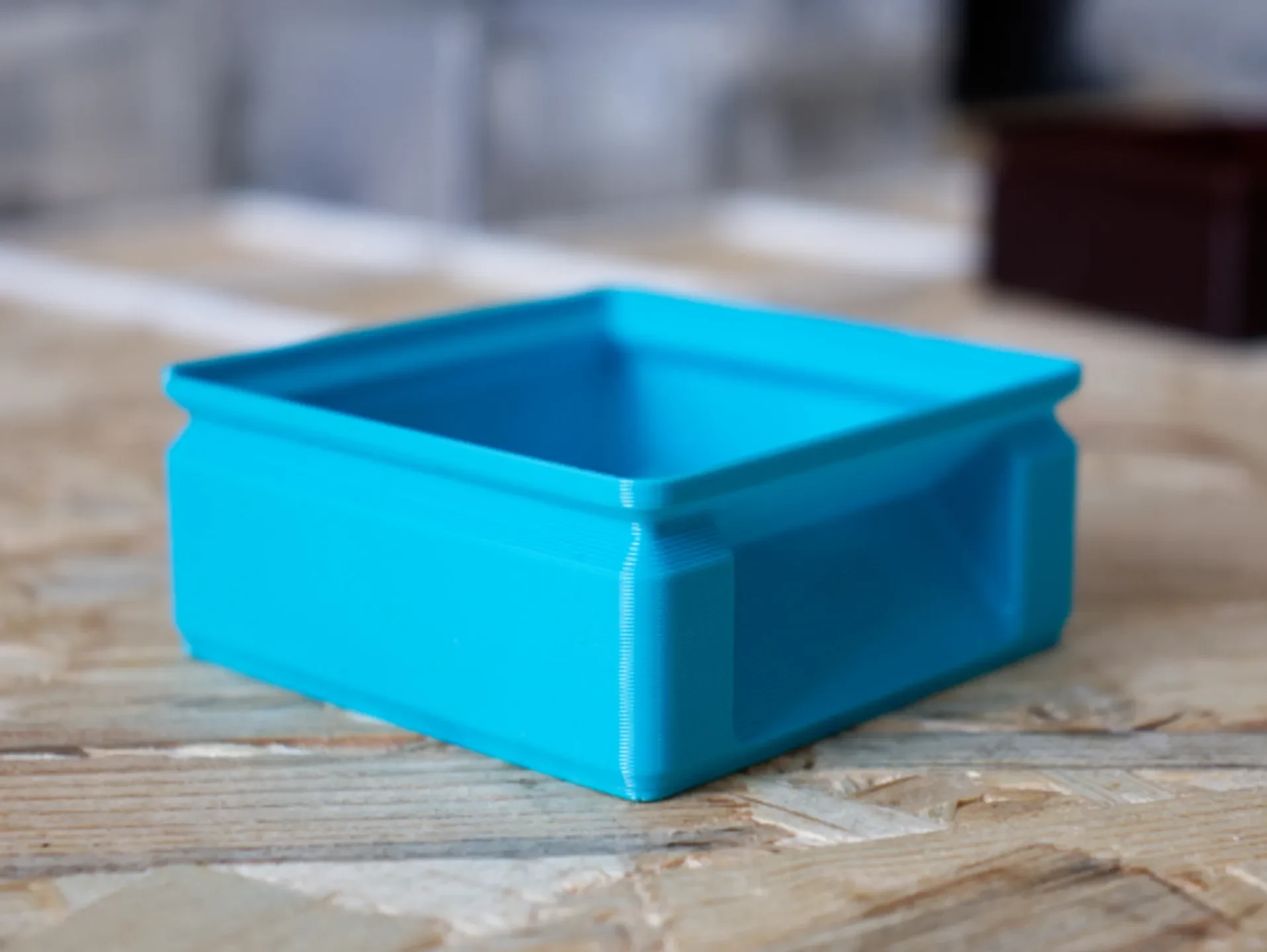

Добавлена жесткость
Мне нравится эстетика дизайна dukedoks без выреза под верхним краем. Но в ходе моих итераций мне пришлось осознать, что это необходимо для обеспечения достаточной стабильности при обращении с отпечатком с толщиной стенки 0,4 мм.
Стеки

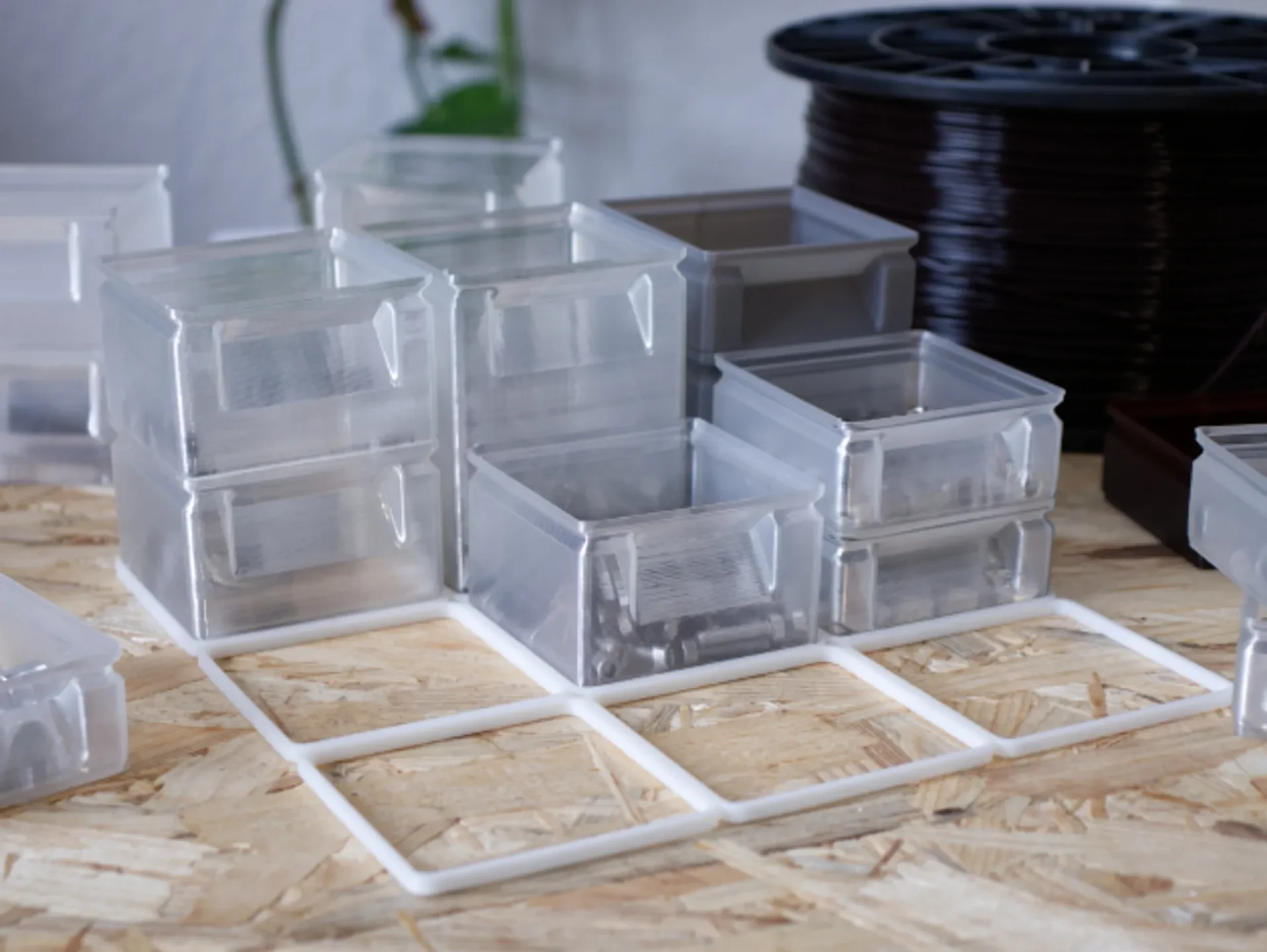

Эта модель, как и большинство других моделей, штабелируется. Прикрепленный файл f3d использует возможности параметризованного проектирования Fusion 360 и может использоваться для создания коробок полной, половинной и третьей высоты при различных расширениях сетки. Все это можно штабелировать друг на друга; Они хорошо индексируются друг с другом и с предоставленной базовой сеткой.
Масштабируемость
В основе дизайна лежит сплошная коробка, напечатанная с заполнением 0%. Преимущество этого заключается в том, что сама модель масштабируется без каких-либо проблем с толщиной стенок.
Распечатать инструкции
Более толстое сопло, конечно, полезно для такого типа применения. Я печатал с соплом 0,8 мм и шириной линии 0,9 мм в режиме вазы. А также протестировал сопло 0,4 мм с шириной экструзии 0,4 мм в режиме вазы и печатью по 2 периметру в обычном режиме. Зазор в нижней части поля в некоторой степени связан с шириной линии, в случае неопределенности повторно экспортируйте из Fusion.
Высота слоя ограничена выступом, с соплом 0,8 мм я добился хороших результатов с соплом 0,3 мм.
Режим вазы
Большинство слайсеров получат п��авильные настройки, когда вы включите режим вазы, просто используйте профиль печати по умолчанию, отметьте режим вазы и отрегулируйте толщину дна примерно на 1 мм + 2x высоту слоя. Чтобы распечатать несколько коробок одновременно, проверьте настройки высоты/ширины/глубины портала и включите «Завершение отдельных объектов» (в слайсере они могут называться по-другому). Вы можете выбрать ширину экструзии, превышающую диаметр сопла, например. Ширина экструзии 0,5 мм с соплом 0,4 мм — думаю, +25% в данном случае вполне подойдет.
Нормальный
Точно так же, как вы печатаете в режиме вазы, но установите заполнение на 0%. Некоторый
