Хранение кирпичей - магнитная модульная организационная с..
Подпишитесь на меня в Instagram или Twitter, чтобы получать еженедельные обновления о таких бесплатных высококачественных дизайнах, как этот. Получите эксклюзивные бесплатные дизайны, коммерческие лицензии и тарифные планы премиум-класса на Thang! (партнерская ссылка)

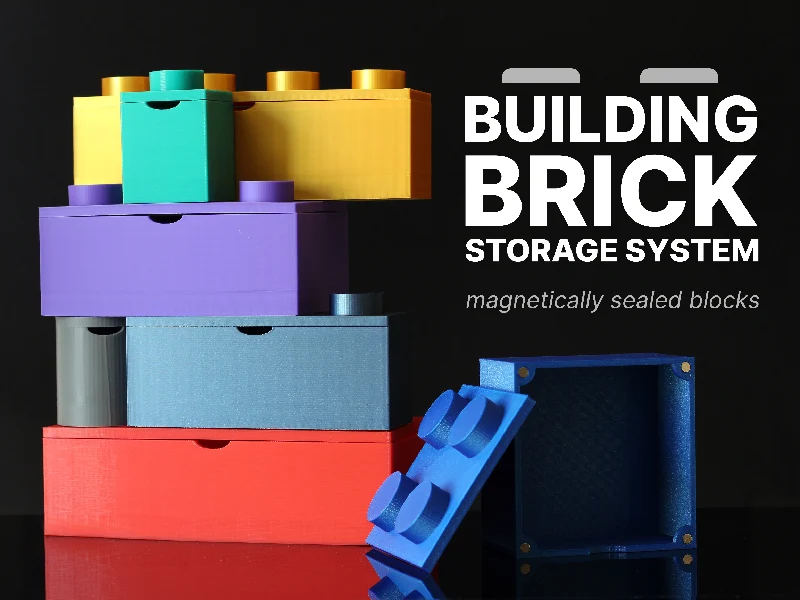

Это коллекция модульных коробок для хранения с магнитной запечаткой, основанная на конструкции строительных блоков, популяризированной LEGO. Это довольно простая печать, не требующая поддержек. Кроме того, все детали для печати умещаются в пределах 180 x 90 мм, что означает, что их можно распечатать на мини-принтере формата A1 или любом аналогичном небольшом принтере.
Кирпичи
В комплект входят следующие кирпичи:
4х2 — 180мм х 89,5мм
4x1 — 180 мм х 44,2 мм
3х2 — 134,7х89,5мм
3x1 — 134,7 мм х 44,2 мм
2х2 — 89,5мм х 89,5мм
2х1 — 89,5мм х 44,2мм
1x1 — 44,2 мм х 44,2 мм
1х1 цилиндр — 44,2мм х 44,2мм
Размеры кубиков немного смещены по сравнению с ожидаемыми, чтобы учитывать зазор между кубиками и соответствовать пропорциям реальных кубиков LEGO.
Магниты
Если у вас нет магнитов, доступны альтернативные файлы. Обратите внимание, что магнитная версия настоятельно рекомендуется для лучшей посадки и долговечности соединения.

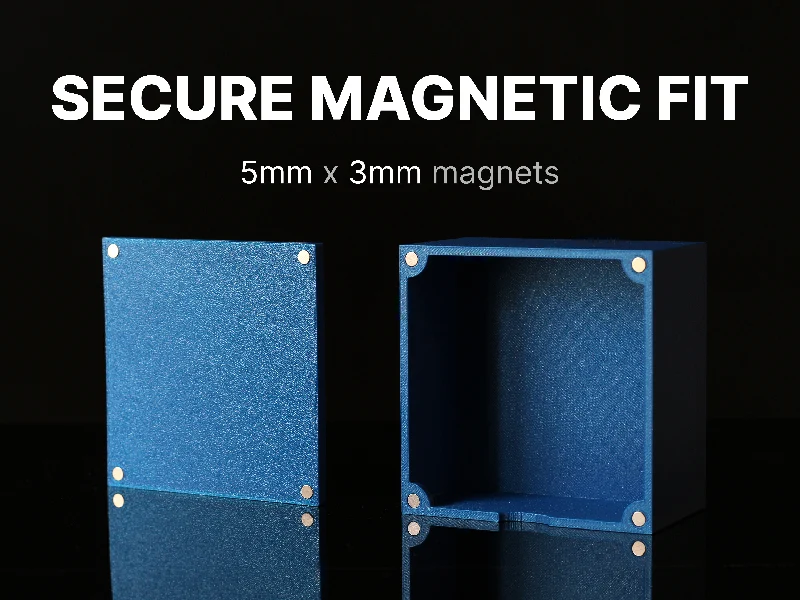

Вам понадобятся небольшие магниты 5х3 (диаметр 5мм и толщина 3мм). Допуски на установку магнитов достаточно малы (зазор по радиусу 0,1 мм) — это сделано для предотвращения их выпадения, и вам придется их запрессовывать. Если у вас возникли проблемы с их вставлением, вы можете использовать плоскогубцы. Я также нашел один трюк: частично вставить магнит, затем перевернуть кирпич и прижать его к столу, чтобы он вошел полностью. У меня также есть набор напильников с большими допусками (зазор по радиусу 0,2 мм), хотя вам, возможно, придется приклеить магниты, чтобы они оставались на месте.
Если вы не уверены, какой вариант допуска вам подходит, я включил тест на допуск, который вы можете сначала распечатать, с отверстиями вверху, соответст��ующими посадке основания, и отверстиями внизу, соответствующими посадке крышки.
ВАЖНО: При установке магнитов:
Все магниты в основании должны быть направлены в одном направлении.
Все магниты в крышке должны быть направлены в противоположную сторону.
Это гарантирует, что крышка прикрепится независимо от того, как она вращается, потому что, если магниты не выровнены должным образом, крышка не закро��тся должным образом. Это может показаться очевидным, но с такими маленькими магнитами это легко не заметить.
Модульность

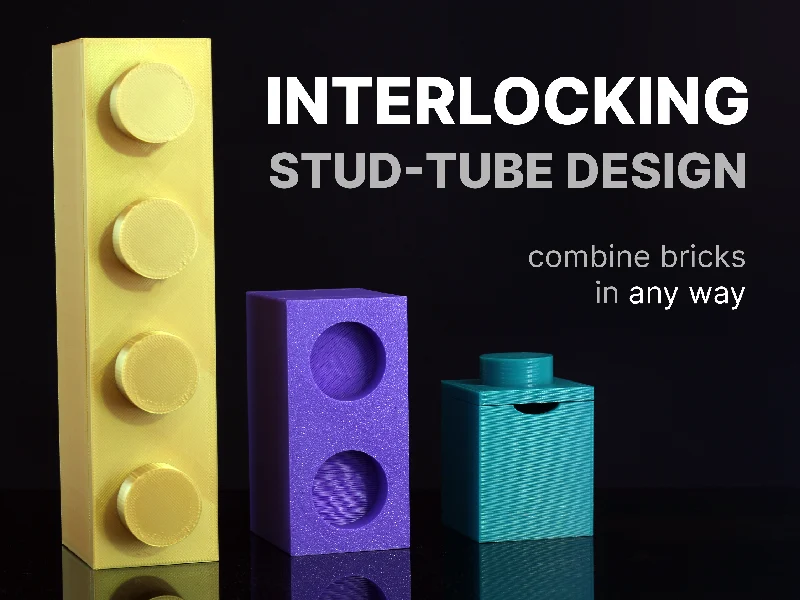

Эти контейнеры для хранения можно легко штабелировать, как настоящие строительные кирпичи. Обратите внимание, что я решил не защелкивать их вместе — я не хотел, чтобы было трудно добраться до какого-либо конкретного контейнера, и я не хотел, чтобы крышки отскакивали при попытке разделить кирпичи.
