SOVOL SV08 M12 Крепление для индуктивного щупа LJ12A3-4-Z/AX

… Пожалуйста, не забудьте поставить лайк и опубликовать модель, мне бы хотелось увидеть ваши отпечатки!

Добавьте к вашему SV08 высокоточный индуктивный датчик M12 LJ12A3-4-Z/AX!

Этот датчик представляет собой датчик NPN NC. Это означает, что он нормально закрыт и при срабатывании будет выдавать «низкий» сигнал, поэтому в неактивном состоянии вы увидите напряжение, которое после срабатывания упадет на землю (0 В).

Некоторые стандартные датчики имеют диапазон допусков немного ниже оптимального. Было доказано, что этот датчик гораздо точнее во многих приложениях.

Это мои результаты PROBE_ACCURACY:

Стандартный зонд не может дать такие результаты!

ПЕЧАТЬ В ASA ИЛИ ABS!!! или лучше.

Ориентируйтесь на плоский конец, стоя вертикально, используйте опоры для деревьев.

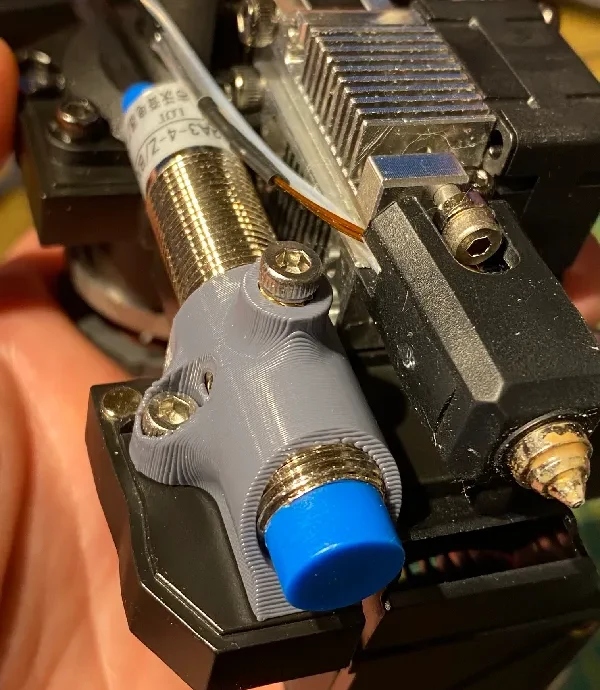

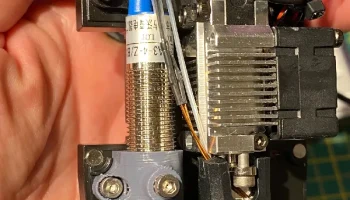

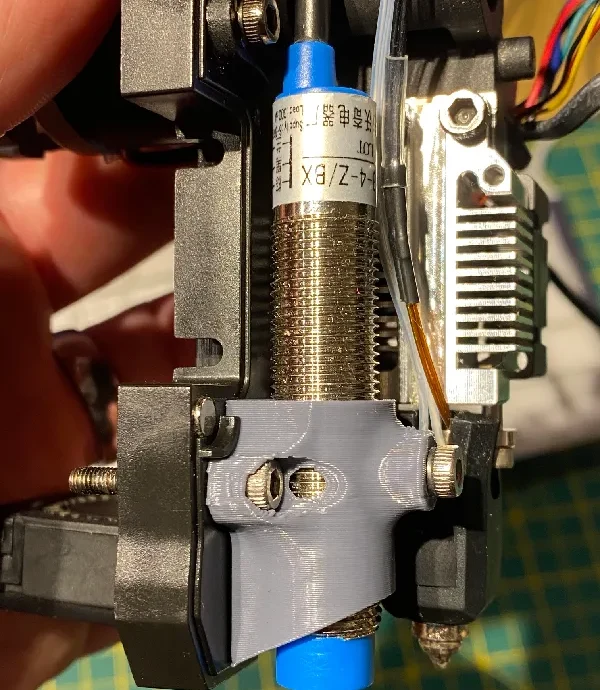

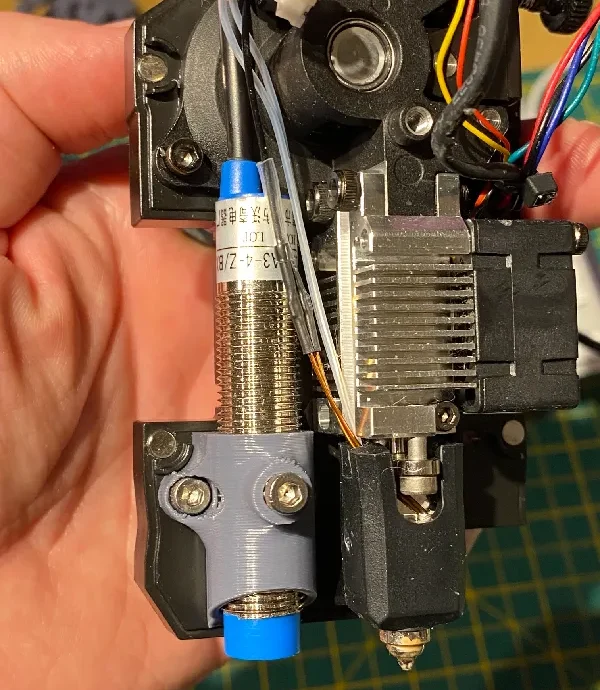

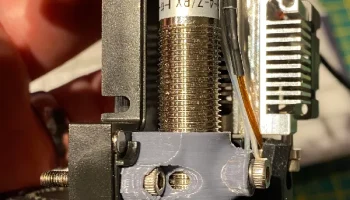

ПРИМЕЧАНИЕ. Тестовая печать из серого PLA на фотографиях выше. Не печатайте из PLA!

ПРИМЕЧАНИЕ. SV08 подает на датчик напряжение 24 В!!! Убедитесь, что ваш зонд рассчитан на напряжение 24 В.

НОВОЕ СМЕЩЕНИЕ ЗОНДА: X-16,8 Y8,7

Распиновка здесь: https://github.com/Sovol3d/SV08/blob/main/Motherboard/Extra_PIN_definition.pdf

УЛУЧШАЙТЕ СВОЕ ЗОНДИРОВАНИЕ И СЕТКУ!!

Измените стандартные настройки, указав эти значения, в некоторых случаях они не являются полными разделами, поэтому НЕ просто копируйте/вставляйте поверх текущих разделов! Дважды проверьте значения и не удаляйте ничего, что не следует!

[принтер] # ЭТОТ ПЕРВЫЙ РАЗДЕЛ НЕОБЯЗАТЕЛЬНО ДЛЯ ЗАМЕДЛЕНИЯ МАШИНЫ

кинематика: корекси

максимальная_скорость: 700

макс_аксел: 8200

max_accel_to_decel: 4500

max_z_velocity: 15

max_z_accel: 500

Square_corner_velocity: 5.0

[зонд]

скорость: 5

образцы: 3

sample_result: медиана

sample_retract_dist: 5.0

sample_tolerance: 0,01

sample_tolerance_retries: 10

[bed_mesh]

скорость: 350

горизонтальный_move_z: 5

Probe_count: 11,11

алгоритм: бикубический

бикубическое_напряжение: 0,4

Split_delta_z:0,0125

mesh_pps: 3,3

# move_check_distance: 3

адаптивная_маржа: 5

[quad_gantry_level]

скорость: 350

горизонтальный_move_z: 5

повтор_толерантность: 0,0125

повторов: 5

макс_регулировка: 10

ВАМ ПОНАДОБИТСЯ...

x1 болт крепления головки инструмента M3 16 мм (слева).

x1 болт M3 6-8 мм с полукруглой головкой (внутри)

ВАЖНОЕ ПРИМЕЧАНИЕ: головка этого болта должна быть менее 1,5 мм в высоту, иначе зонд НЕ ПОДОЙДЕТ!

x1 Тепловая вставка M3 VORON BOM

x1 колпачок M3 или болт с круглой головкой 6-8 мм

РЕЗЬБА!!!

Вы должны зафиксировать болты на месте.

УСТАНОВИТ��...

Вставьте болт с полукруглой головкой M3 во внутреннее отверстие и пропустите шестигранный ключ через термовставку M3, чтобы получить доступ к болту. Вставьте и найдите головку инструмента и затяните, убедившись, что внешнее отверстие совмещено с крепежным болтом головки инструмента.

Для фиксации добавьте более длинный болт крепления головки инструмента.

Пропустите кабели датчиков через крепление снизу.

Вслед за зондом...

Совместите уровень датчика с основанием кронштейна головки инструмента...

Добавьте стопорный болт и закрепите РЕЗЬБОЙ!

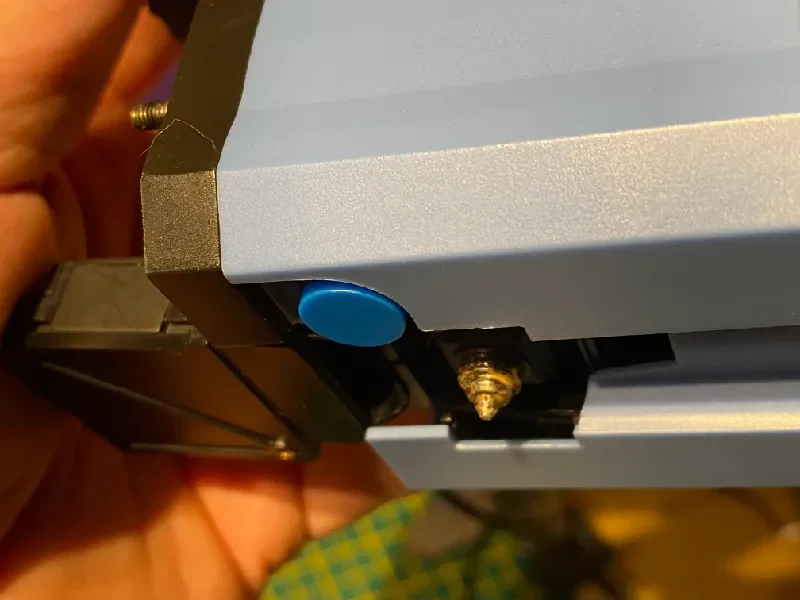

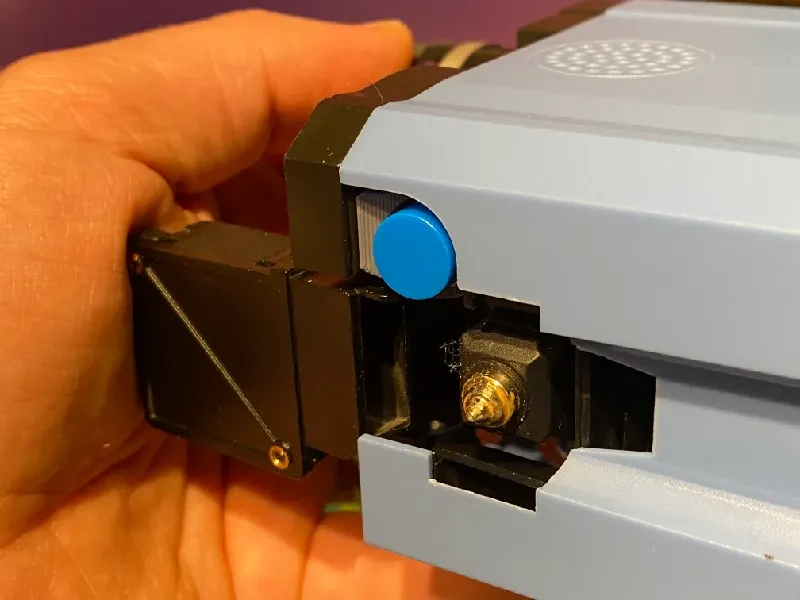

Убедитесь, что верхняя часть зонда НЕ касается основания экструдера.
