Обновлено 22 февраля 2025 г. КРЕПЛЕНИЕ ДЛЯ S1 PRO SONIC PAD

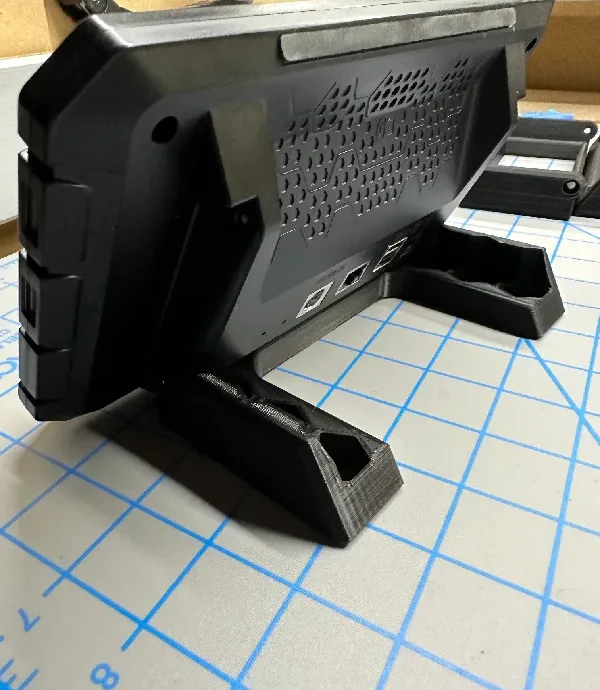

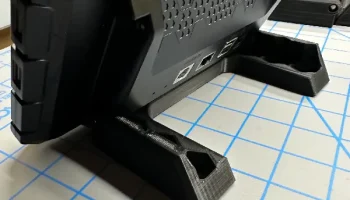

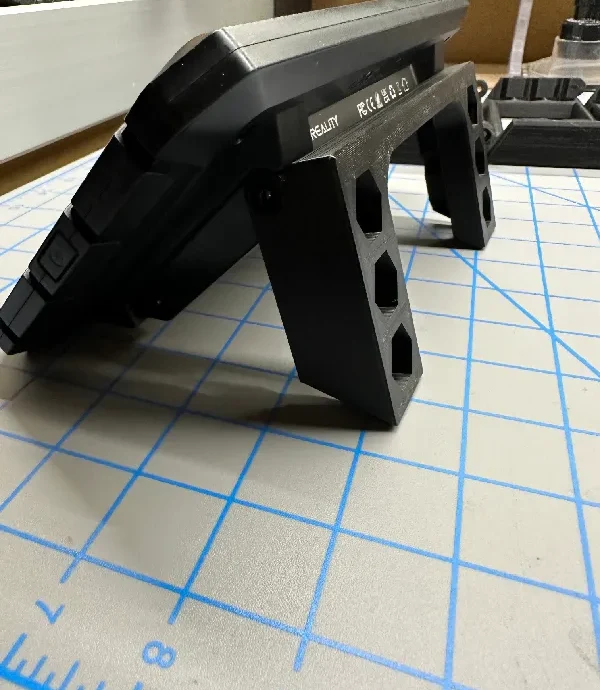

Creality Sonic Pad поставляется с двумя ножками-подставками для установки на столе, но не имеет другого решения для крепления.

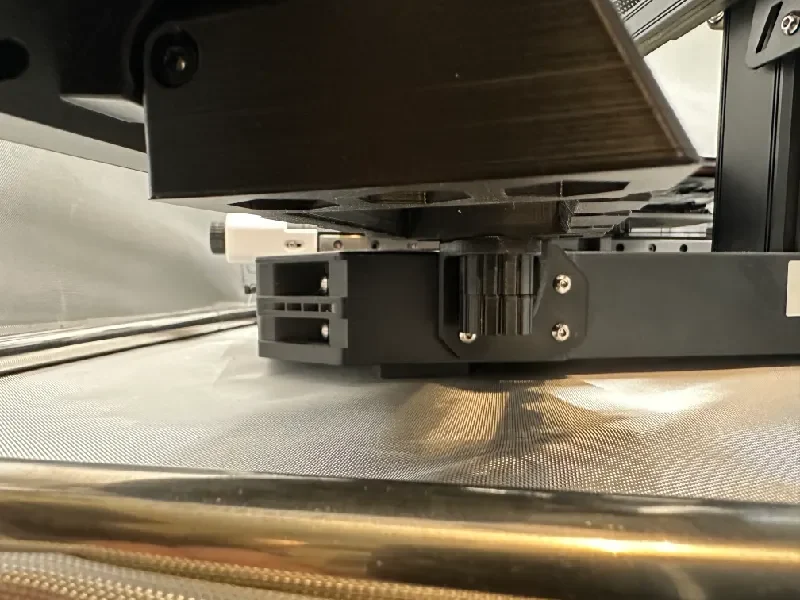

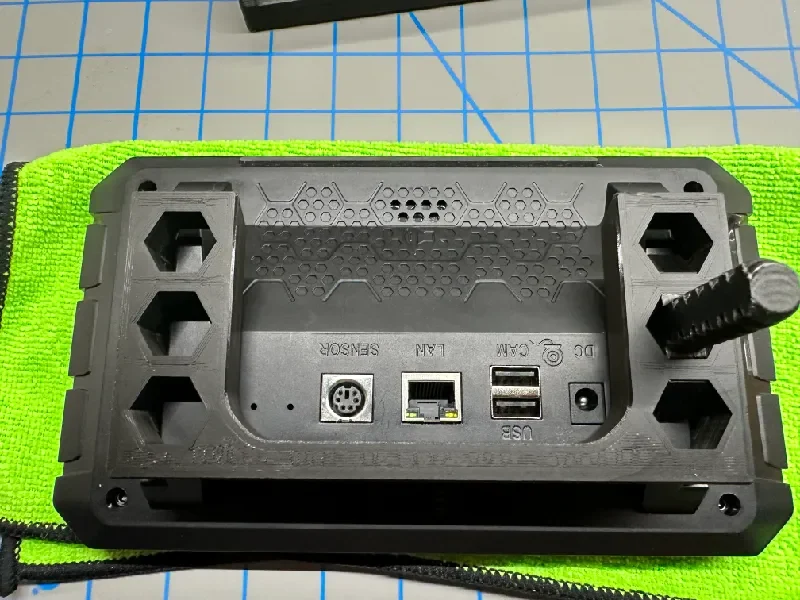

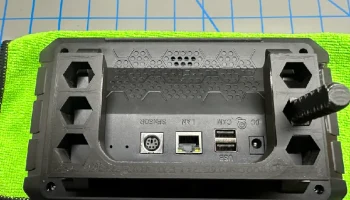

Я разработал крепление, которое сохранит функциональность подставки, но также даст возможность установки, используя заводское место крепления экрана S1 Pro. (Я считаю, что S1 имеет ту же схему крепления)

Вам нужно будет инвертировать экран Sonic Pad. (Настроить → Другие настройки → Дополнительные параметры → Перевернуть экран)

22.02.2025 — Обновление — добавлены новые версии подставки.

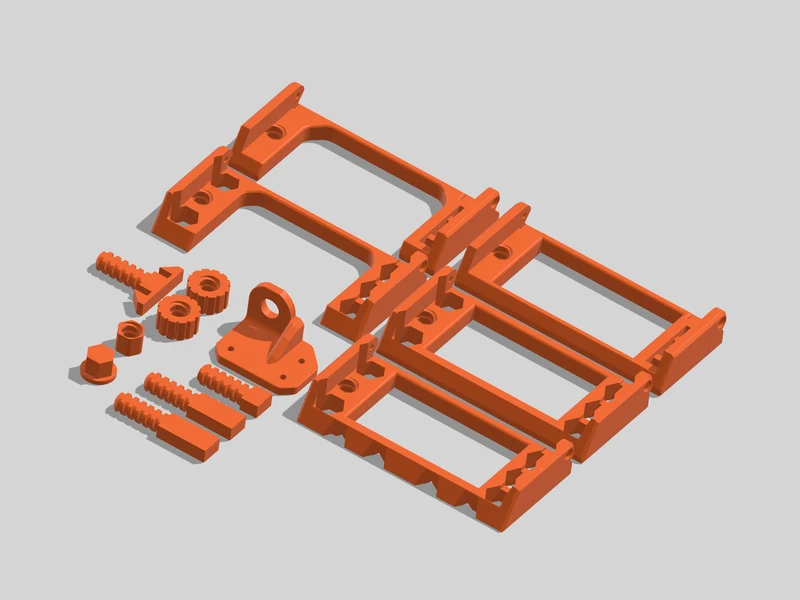

5 версий подставки — все совместимы с опорной ногой (все имеют маркировку v11)
Крепление
Разъем
Опорная ножка с 3 вариантами длины
Контргайка для опорной ножки для остановки на определенной высоте (опция)
Гайка в стиле ретро, которая может вставляться в существующие подставки без перепечатки.

: 29.04.2023 — Обновление — работаю над 4 новыми версиями самой подставки — впереди еще.

Добавлена ​​новая версия Kickstand U-образной формы: полностью удалена одна перекладина для пользователей, которые не хотят иметь дело с прокладкой проводов над/под перекладиной.
ПРИМЕЧАНИЕ. Настоятельно рекомендуется использовать 4 стены и заполнение минимум 10 %, чтоб�� добавить жесткости и компенсировать открытую U-образную форму.
Время печати с рекомендуемыми настройками при скорости 100 мм/с составляет примерно 2,5 часа и 41 грамм нити.
Имя файла: SonicPad_Kickstand_U-Shape

23.04.2023 — Обновление

Монтажный болт и гайка обновлены до размера 14 мм, значительно более крупная резьба, изменена ориентация печати для увеличения прочности на разрыв за счет расположения слоев печати.
Обновлено крепление Short Forward для установки новых крепежных болтов и гайок.

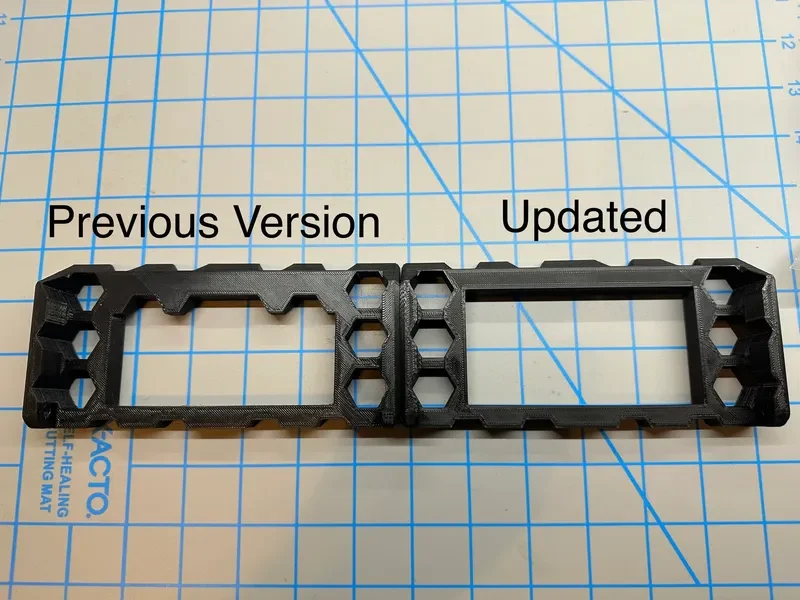

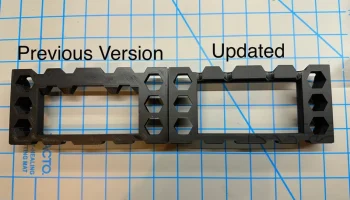

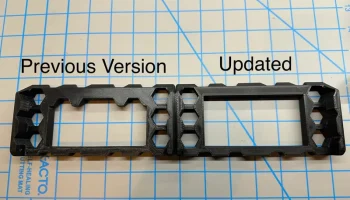

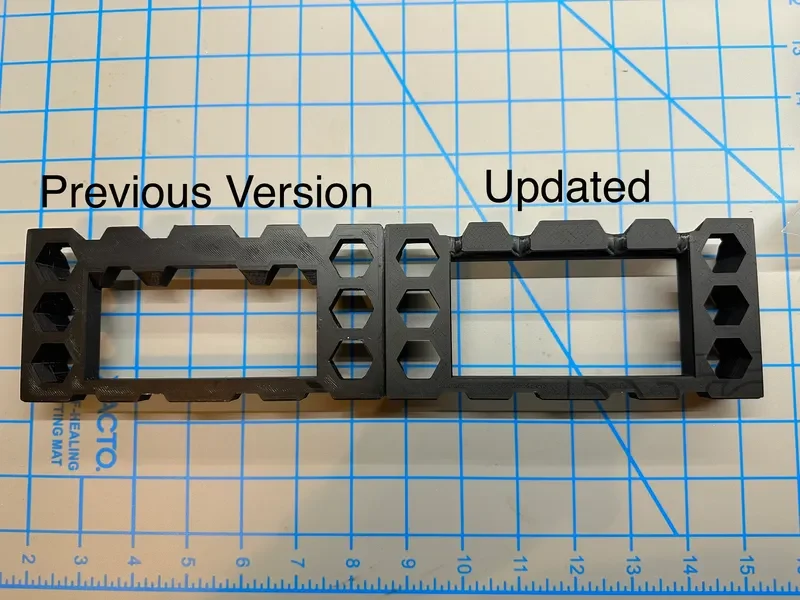

Обновлена ​​подставка, обеспечивающая дополнительный зазор вокруг портов/проводов + добавлены треугольные углубления для стяжек.
Примечание. Для использования нового болта/гайки/крепления не требуется распечатывать новую подставку. Стенд v3 будет работать с последней версией подключения.
В комплект поставки болта/гайки входят 2 гайки (смеется) — их цель состоит в том, чтобы вы могли распечатать 2 и использовать их в качестве контргайки — цель контргайки — предотвратить ослабление болта при повороте колодки.

Мои настройки печати

НОАК.
25% Заполнение гироида
.2 высота слоя
5 периметров
5 верхних/нижних слоев
Нет опор

Заполнение, скорее всего, излишество — деталь получилась намного прочнее, чем нужно. 10% должно хватить.

Вот еще одна версия с креплением GoPro Style.

Большое спасибо за держатель катушки от Making. Печать этого вдохновила на модернизацию болта/гайки.

Купи мне кофе

Удачной печати!
