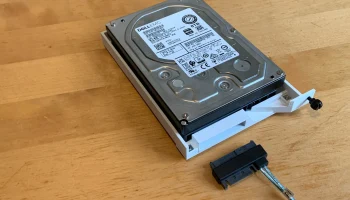

Лоток для жестких дисков Fractal Design типа B с защитой SAS

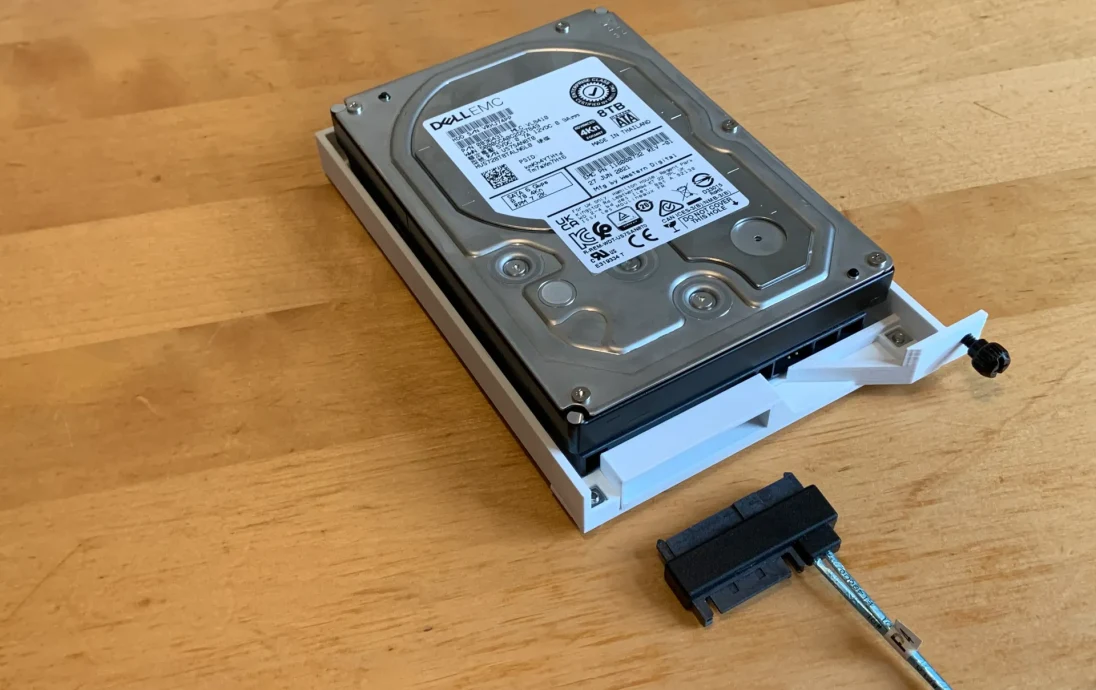

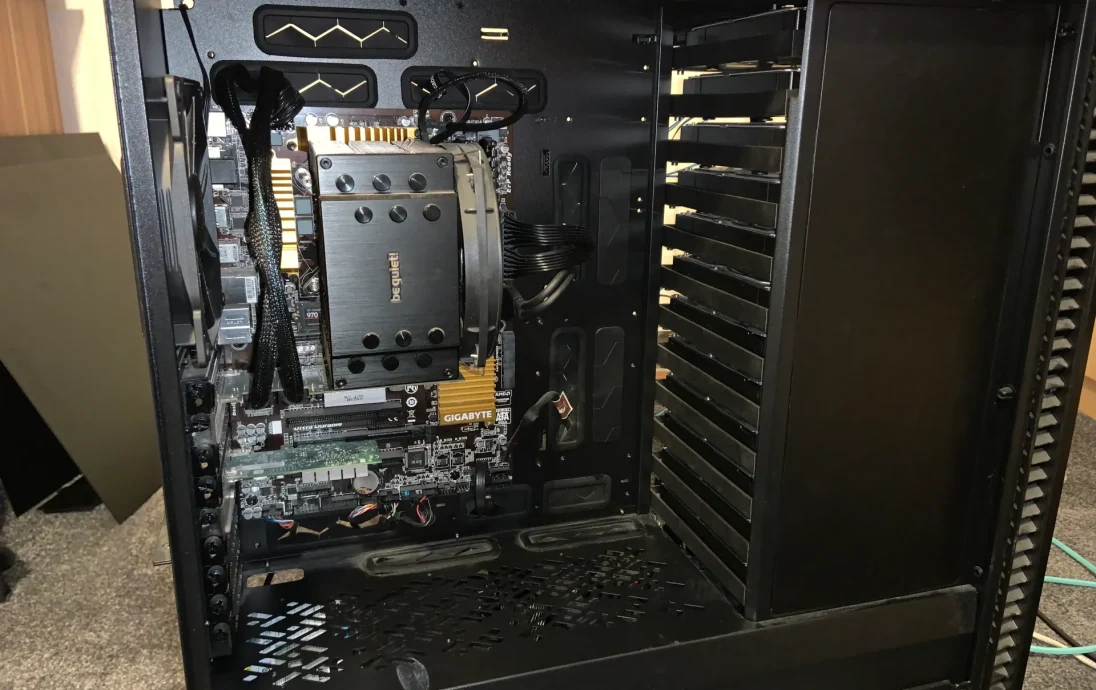

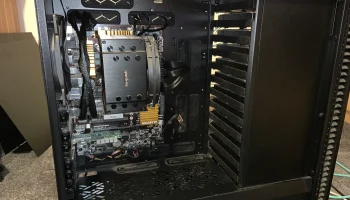

Это лоток для жесткого диска для Fractal Define 7 XL (и других моделей) с дополнительным защитным устройством SAS.

Лоток является заменой или альтернативой оригинальному лотку «FD-A-TRAY-001» от Fractal Design. Или также называется «Комплект лотка для жесткого диска — тип B».

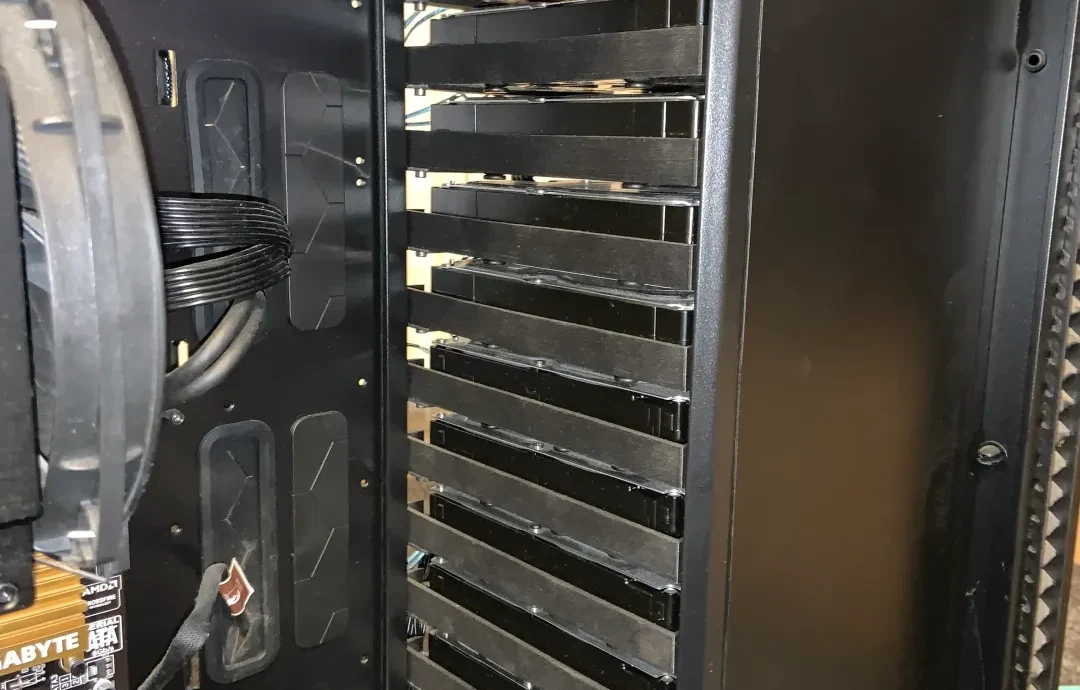

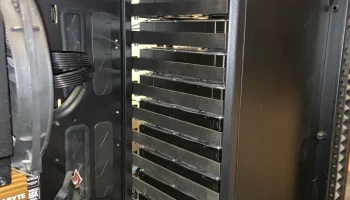

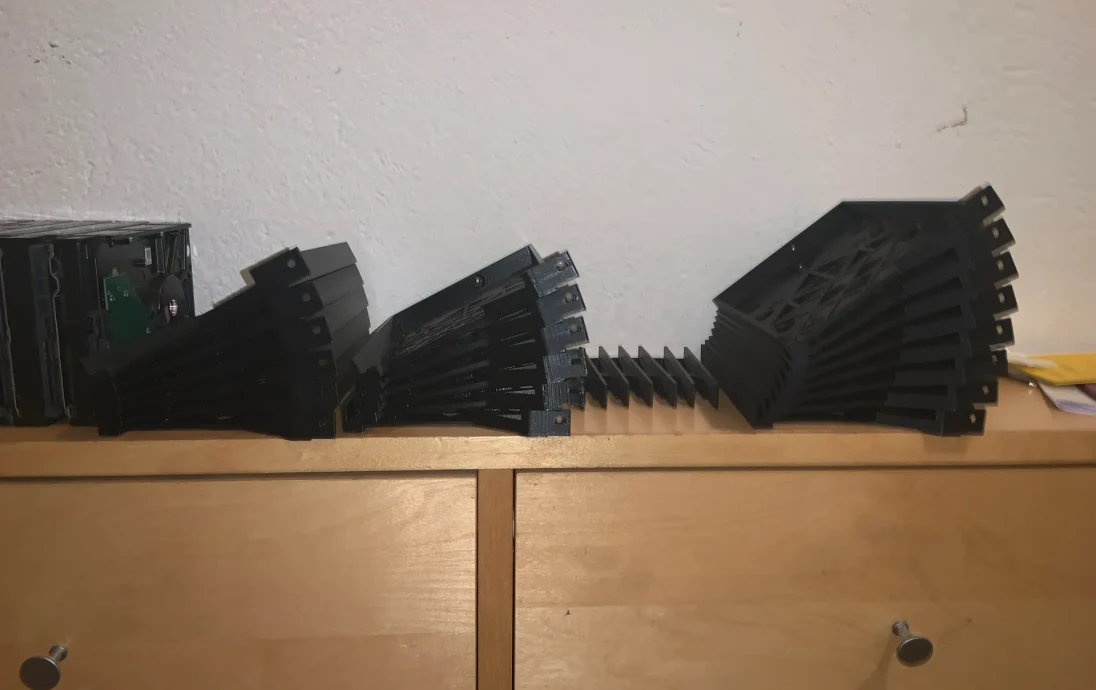

Во время Covid эти аксессуары были в наличии, их всегда не было в наличии или они были сильно завышены. А поскольку еще нескольким людям и мне понадобилось несколько из них, чтобы максимально использовать все слоты в корпусе, я сам спроектировал, распечатал и усовершенствовал эти лотки и продал их на eBay. Итак, вот файлы, если вы хотите распечатать их самостоятельно.

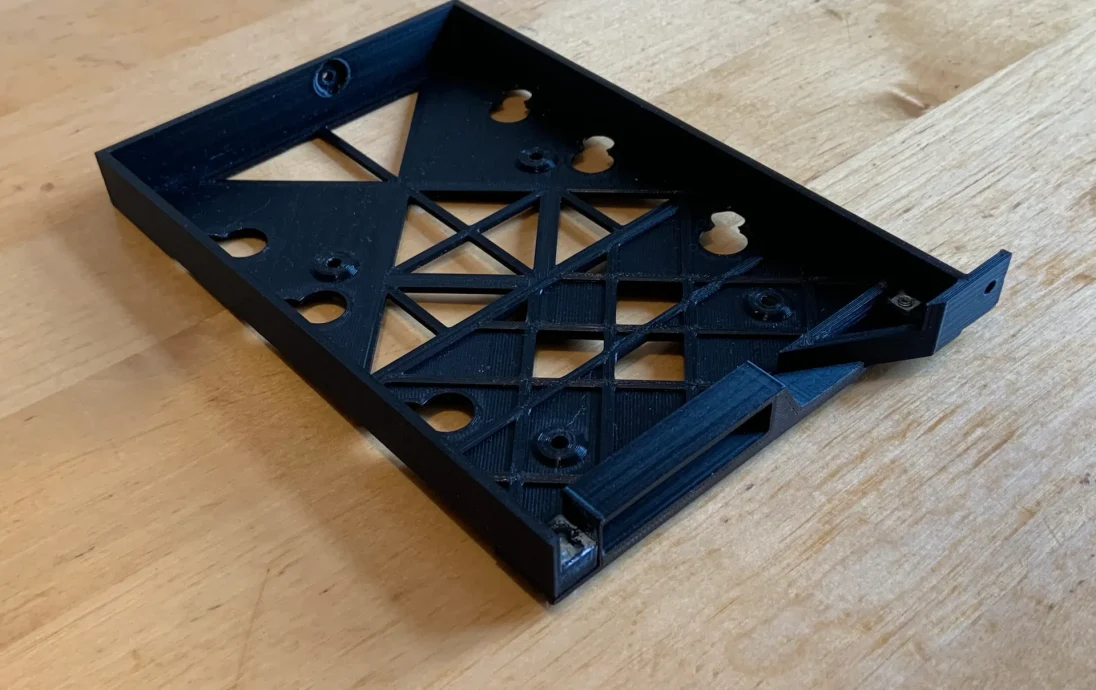

Существует толстый вариант толщиной 2,5 мм и тонкий вариант толщиной 2 мм. В основном я печатал из PLA, который более жесткий, поэтому мне требовалось всего 2 мм. Если вы печатаете из PETG, который более гибок, я рекомендую толщину 2,5 мм. В большинстве случаев Thin 2.0 с PLA более чем достаточно.

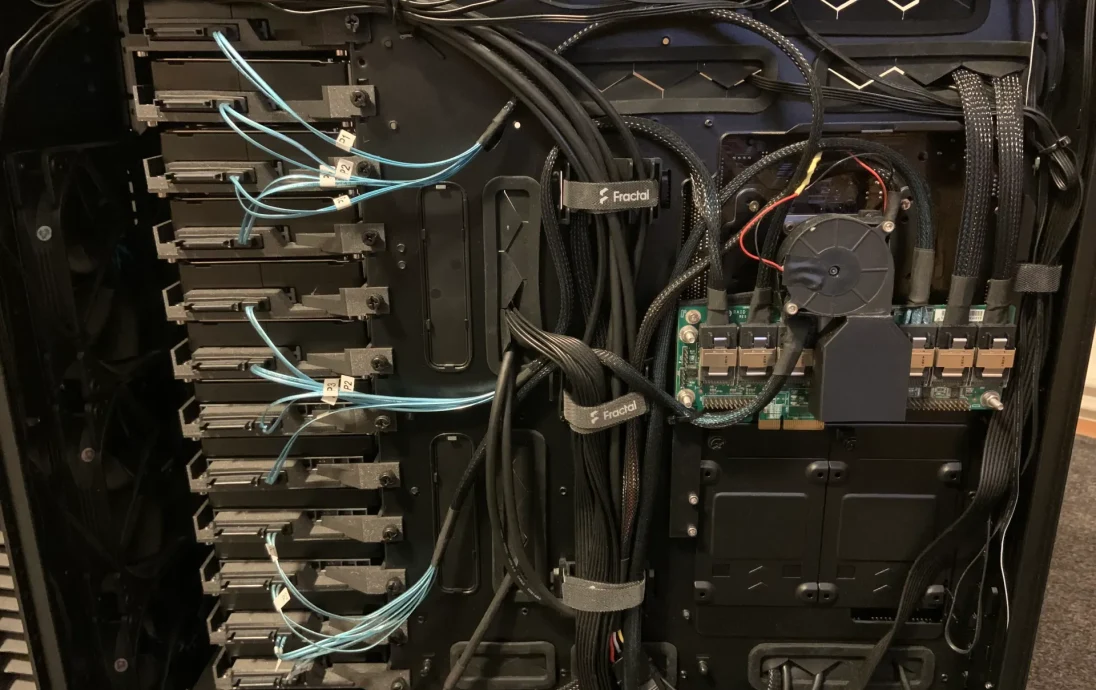

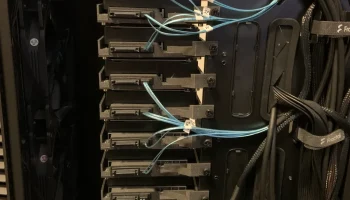

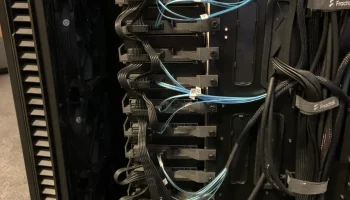

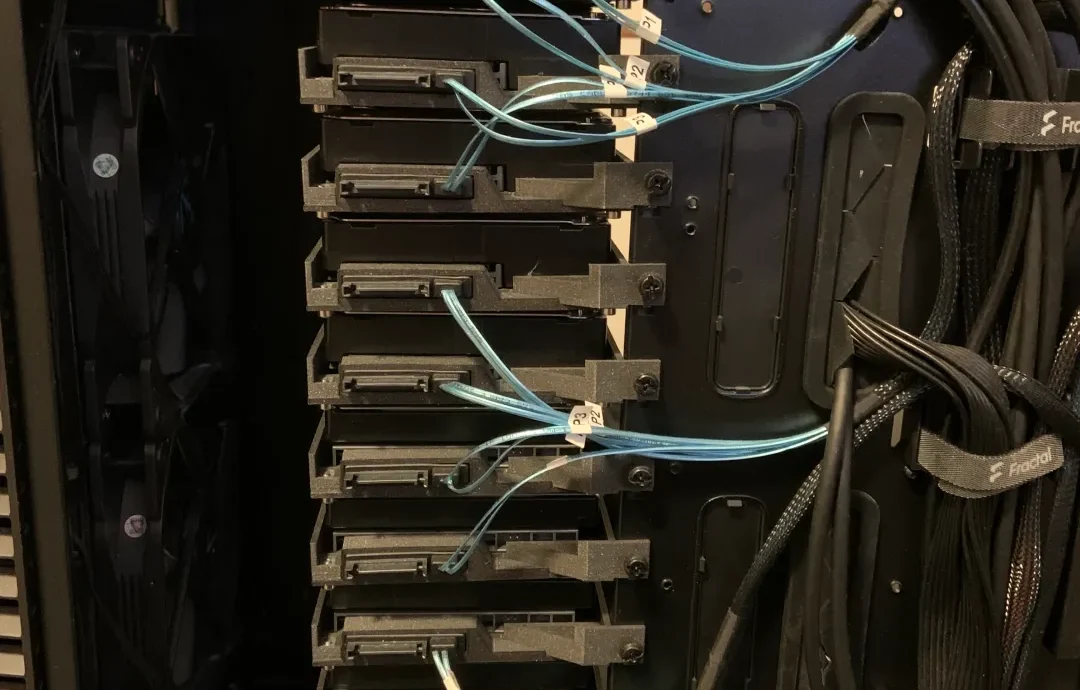

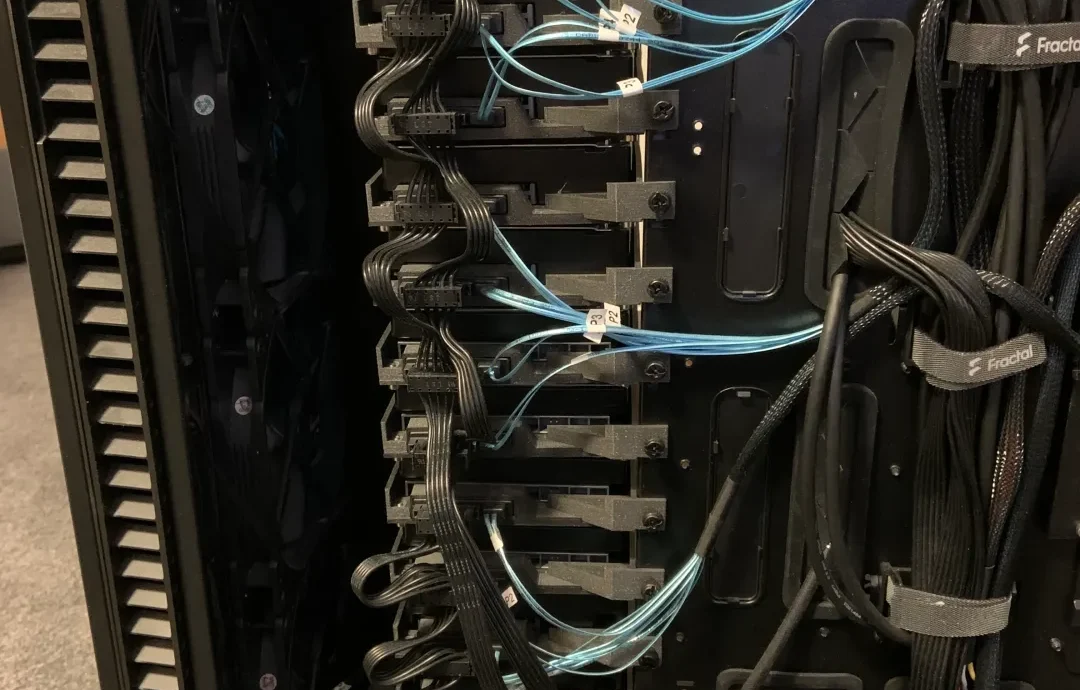

SAS Protector является дополнительным для тех, кто использует кабели SAS SFF-8482 в сочетании с HBA или картой Raid. Для SATA это не нужно.

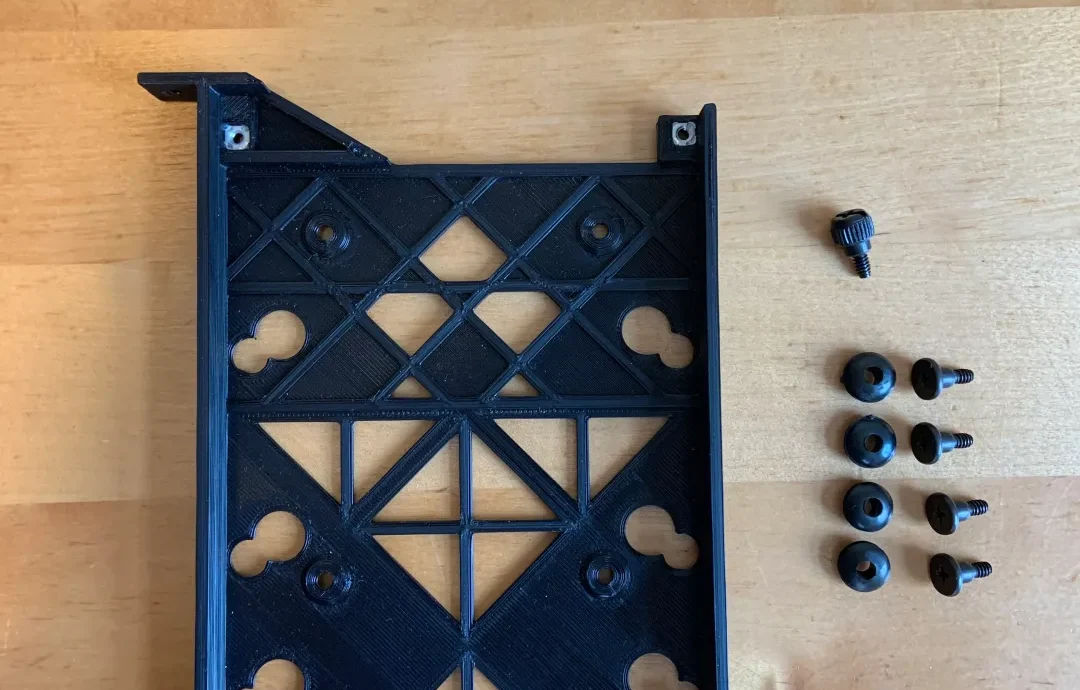

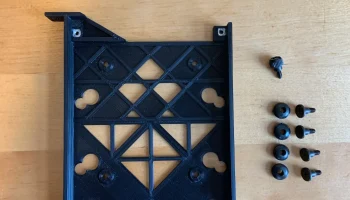

Что вам понадобится на один лоток:

лоток, напечатанный на 3D-принтере
1 винт с накатанной головкой вот так
4 (или 6) антивибрационных резиновых жестких диска (4 мм), таких как эти
4 (или 6) таких винтов для жесткого диска
дополнительные 1 маленький винт для фиксации лотка сзади, как показано ниже.

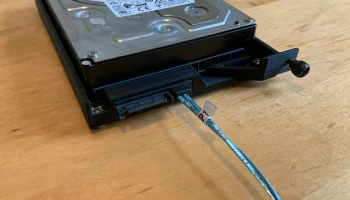

Если вы также хотите добавить защиту SAS, вам понадобится следующее:

протектор SAS, напечатанный на 3D-принтере
2 винта M3x8 (я использовал винты DIN 912)
2 квадратных гайки M3 (стандартная низкая форма)

Мои настройки:

напечатано на Prusa i3 MK3s
Сопло 0,4 мм — высота слоя 0,2 мм — 100% заполнение
с поддержкой, но только «дно лотка». Исключите более высокую опору переднего и заднего отверстия.
с Das Filament PLA, Prusament PLA, Fillamentum PLA или чем угодно ^^

Е��ли у вас есть какие-либо вопросы, не стесняйтесь спрашивать меня.

Поскольку вы здесь, вас также могут заинтересовать другие детали, связанные с корпусом, которые я сделал:

Несколько колес для вашего Fractal Define XL.

Крепление вентилятора между отсеками для жестких дисков

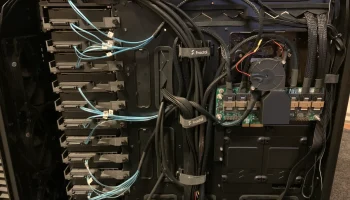

Подлежит уточнению — Крепление для расширителя Intel RES2SV240 SAS + Вентиляторный канал и осевой вентилятор

Эти подносы изначал��но были созданы по дизайну Йенса Ванкрайбекса, который вы можете найти здесь. После этого я значительно модифицировал/перепроектировал его, чтобы уменьшить количество материала, добавил крепление SAS и изменил допуски, чтобы сделать его более универсальным. Я все еще хочу отдать должное его работе.
