Хранилище для велосипедов - шкивный подъемник (обновлено)

ОБНОВЛЕНИЕ: для нижнего шкива я повернул ремень на 90 градусов, чтобы веревка не перекручивалась. Я также загрузил 3 g-кода файла печати, которые будут печатать все необходимые детали в PETG.

Я хотел иметь несколько таких подъемников, так как у меня в гараже много велосипедов.

**Отказ от ответственности** Стоимость покупки всех материалов (включая PETG) составляет около 20 долларов США. Вы можете купить 2 упако��ки этих подъемников на Amazon за 32 доллара! Так что это не обязательно экономически выгодно, но я люблю что-то создавать, так что не жалею =)

Спецификация:

около 250 г PETG (PLA, вероятно, подойдет, но у меня в гараже жарко. PLA+ подойдет даже при температуре в гараже)
Подшипники 608 (5) — стандартные подшипники для роликовых коньков или скейтбордов. Я купил упаковку из 20 штук на Amazon за 7 долларов.
Болты М8х40мм (5) — около 5$.
Гайка М8 (5) — лучше всего подойдет нейлоновая контргайка.
Ремешок на липучке (2) — я купил упаковку из 2 штук в REI за 3 доллара. Честно говоря, многое могло бы сработать. Я решил не использовать крючки, так как у моего гоночного велосипеда нет подходящего места под сиденьем, и я не хочу, чтобы он упал.
Веревка ¼ дюйма — ее можно купить тонну примерно за 5 долларов. Мне достаточно 20 футов веревки.

Сборка:

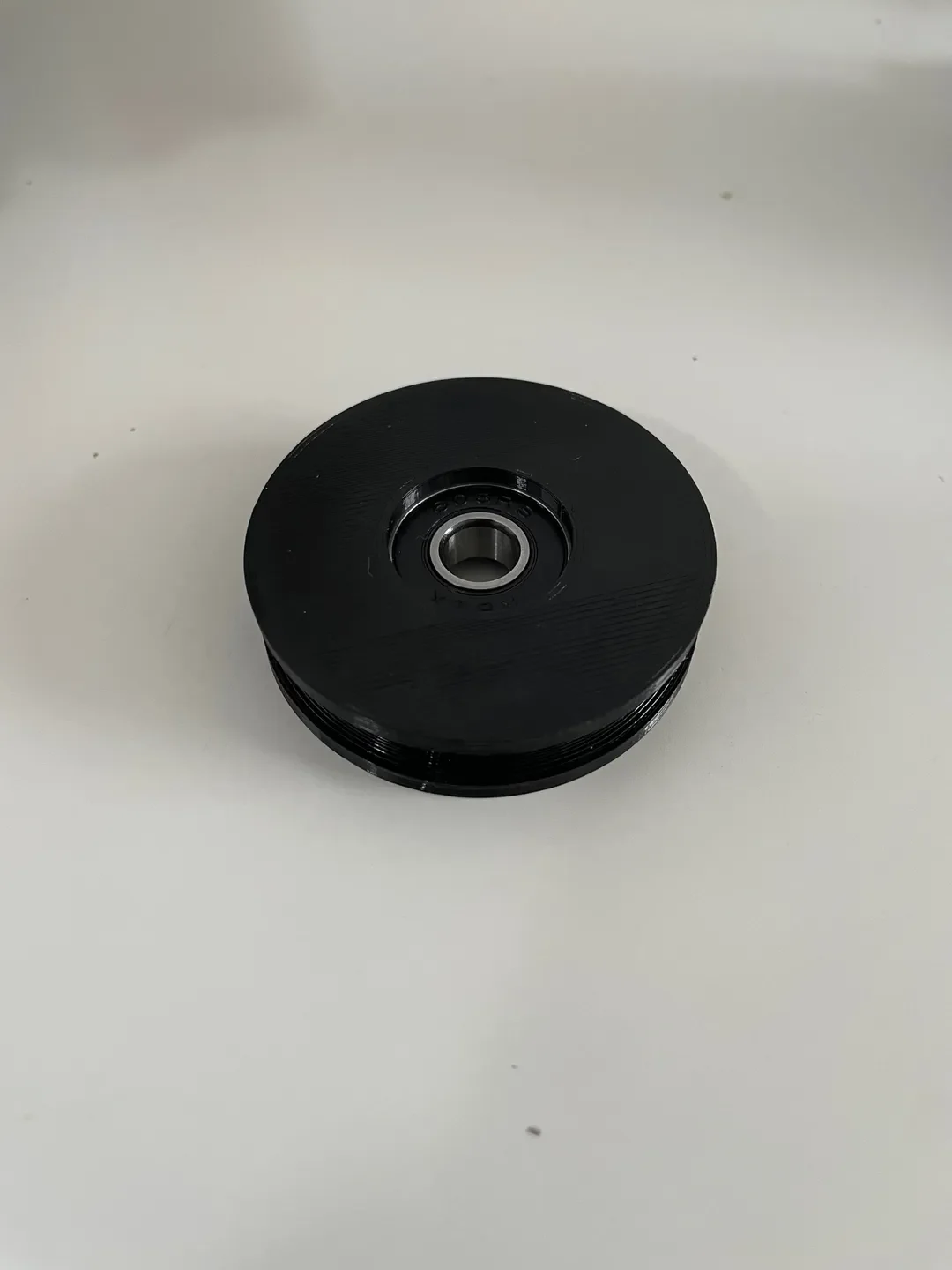

Распечатайте 5 шкивов (всего 10 деталей, так как они разделены пополам). Все они помещаются на печатной платформе. Вставьте подшипник, а затем сожмите две половинки вместе. Они довольно плотно прилегают друг к другу, но я все равно решил добавить немного клея, чтобы веревка потенциально не расколола две половинки, что могло бы связать систему.

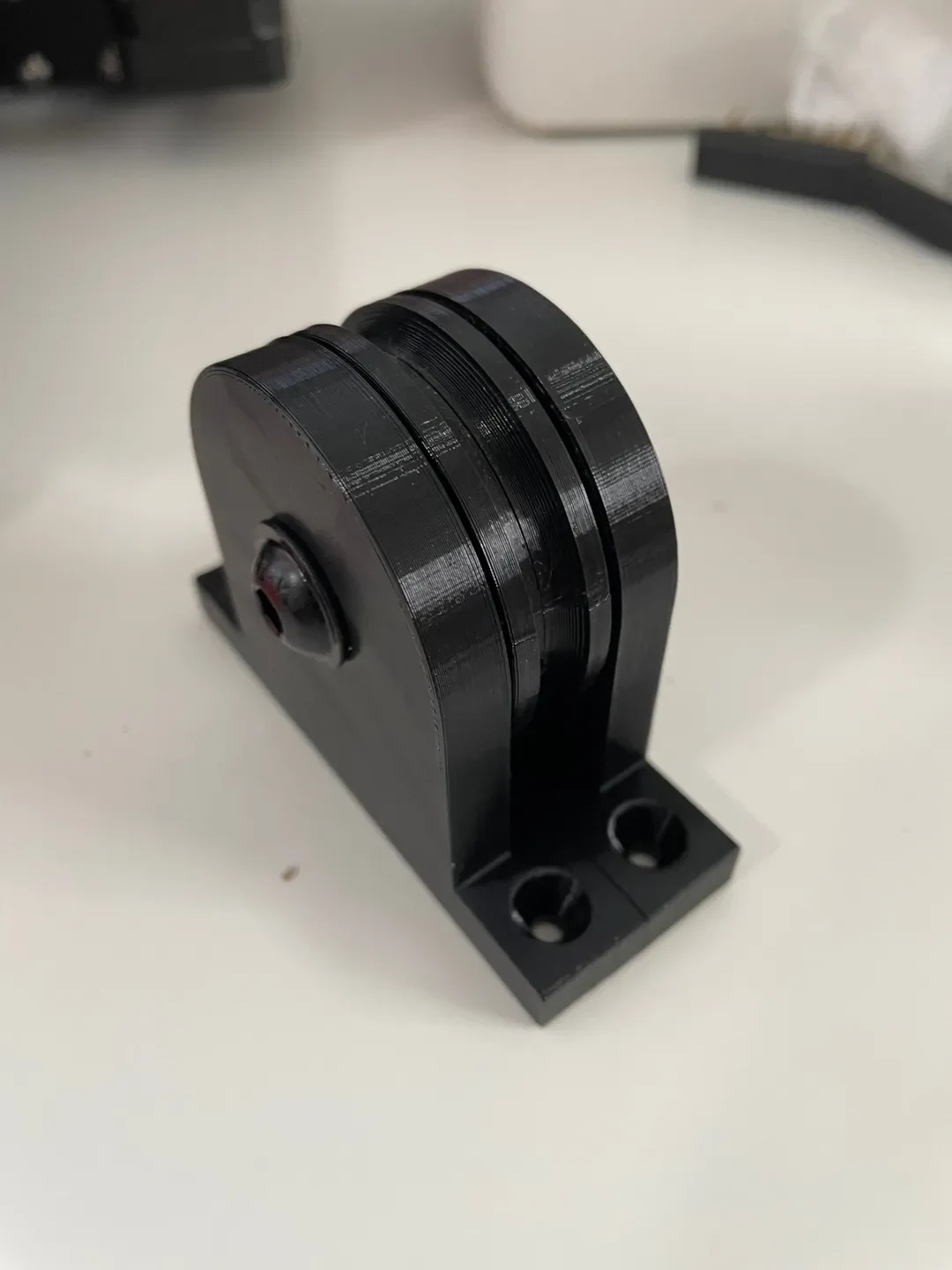

Распечатайте 3 корпуса верхнего шкива (3 «корпуса шкива 1» и 3 «корпуса шкива 2», всего 6 деталей). Это также можно сделать на одной печатной платформе. Поместите шкив между двумя половинками, прежде чем соединить их вместе, на этот раз клей не понадобится. Вставьте болт и затяните гайку так, чтобы она соприкасалась с корпусом, но не нужно затягивать ее, чтобы не зажать шкив.

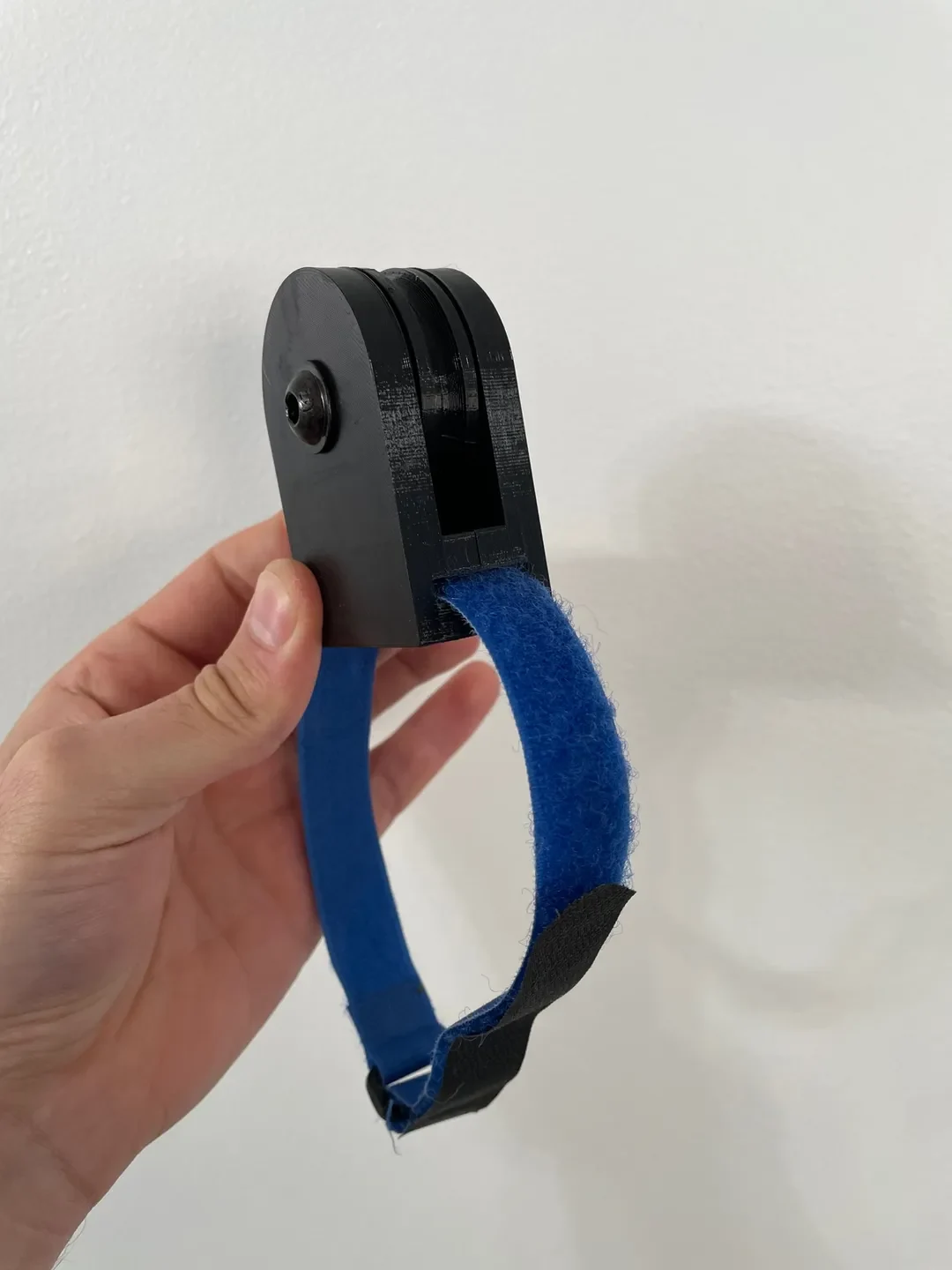

Распечатайте 2 корпуса нижних шкивов (всего 4 детали. по 2 каждой половины, как указано выше). Та же сборка, что и выше.

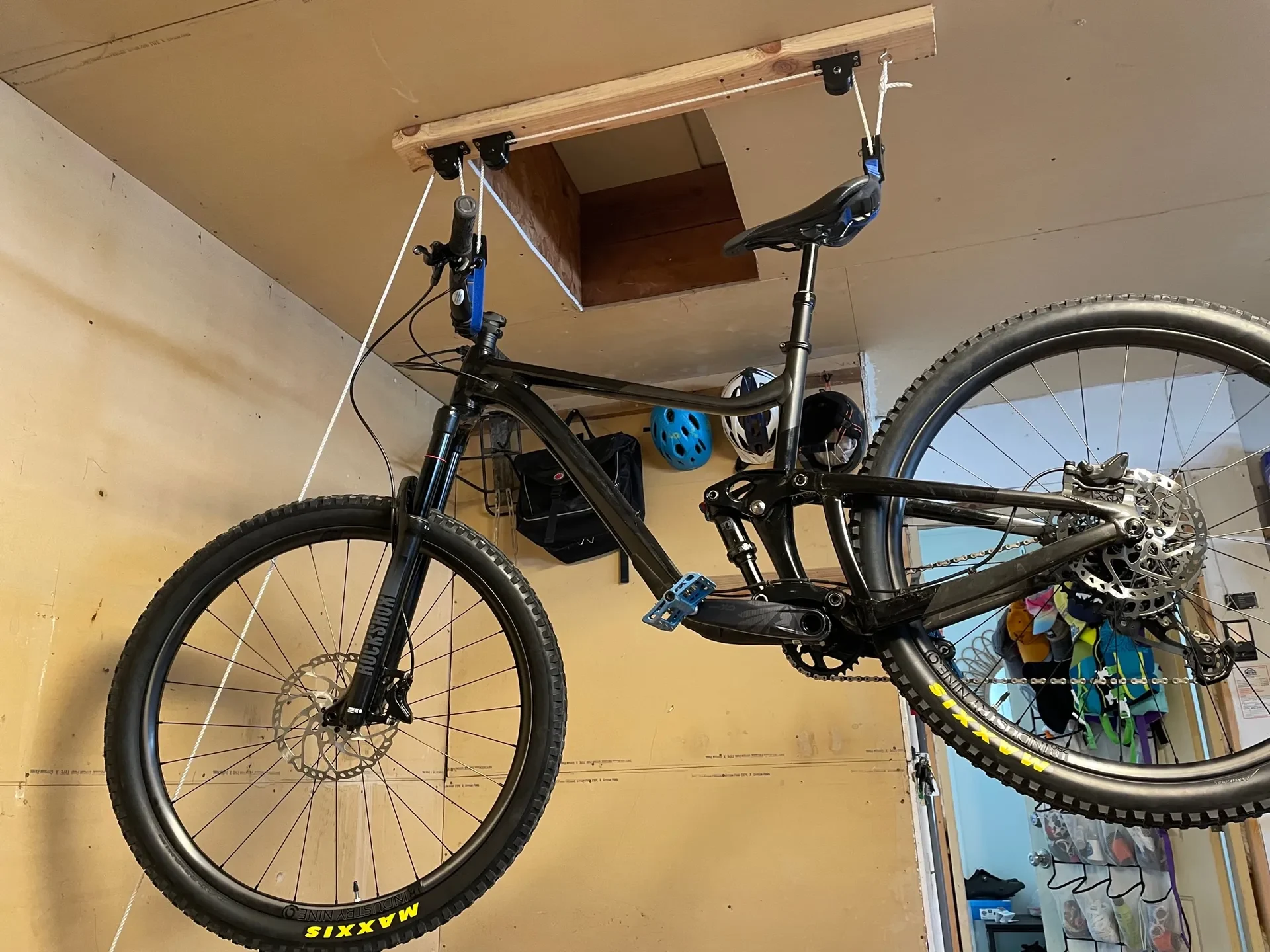

Посмотрите на изображение ниже, как настроить всю систему. для верхних шкивов я использовал одиночный 2х4, чтобы собрать его на земле, а затем прикрутил его к балкам потолка.
