Батарейный ящик для велосипедного фонаря...

Фон

Несколько лет назад я купил фонарь для своего горного велосипеда и совершил на нем множество отличных ночных поездок. Однако в конце концов аккумулятор разрядился и его невозможно было зарядить. К этому времени производитель исчез, поэтому достать аккумулятор на замену мне не удалось. Итак, аккумулятор был утилизирован, а фонарь ушёл в коробку.

Я никогда не заменял этот фонарь, опасаясь, что произойдет то же самое — что батарея в конечном итоге разрядится, и я не смогу получить замену.

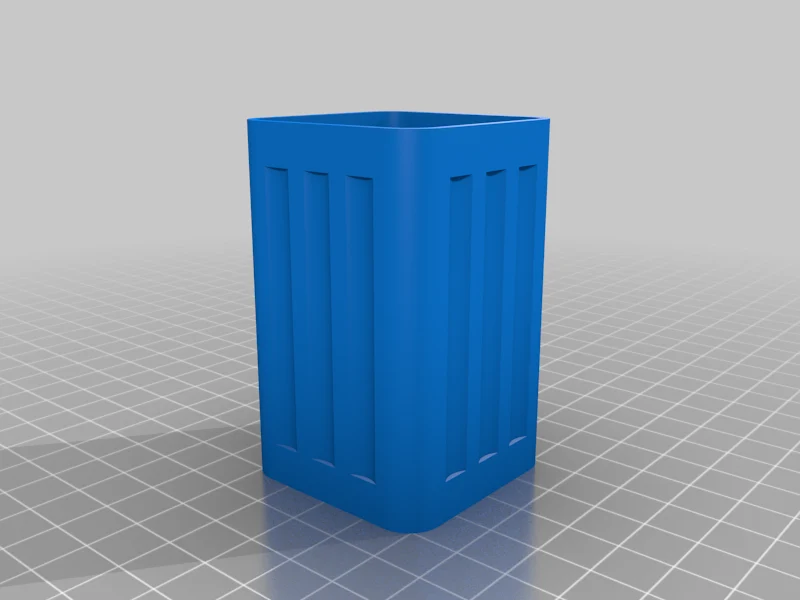

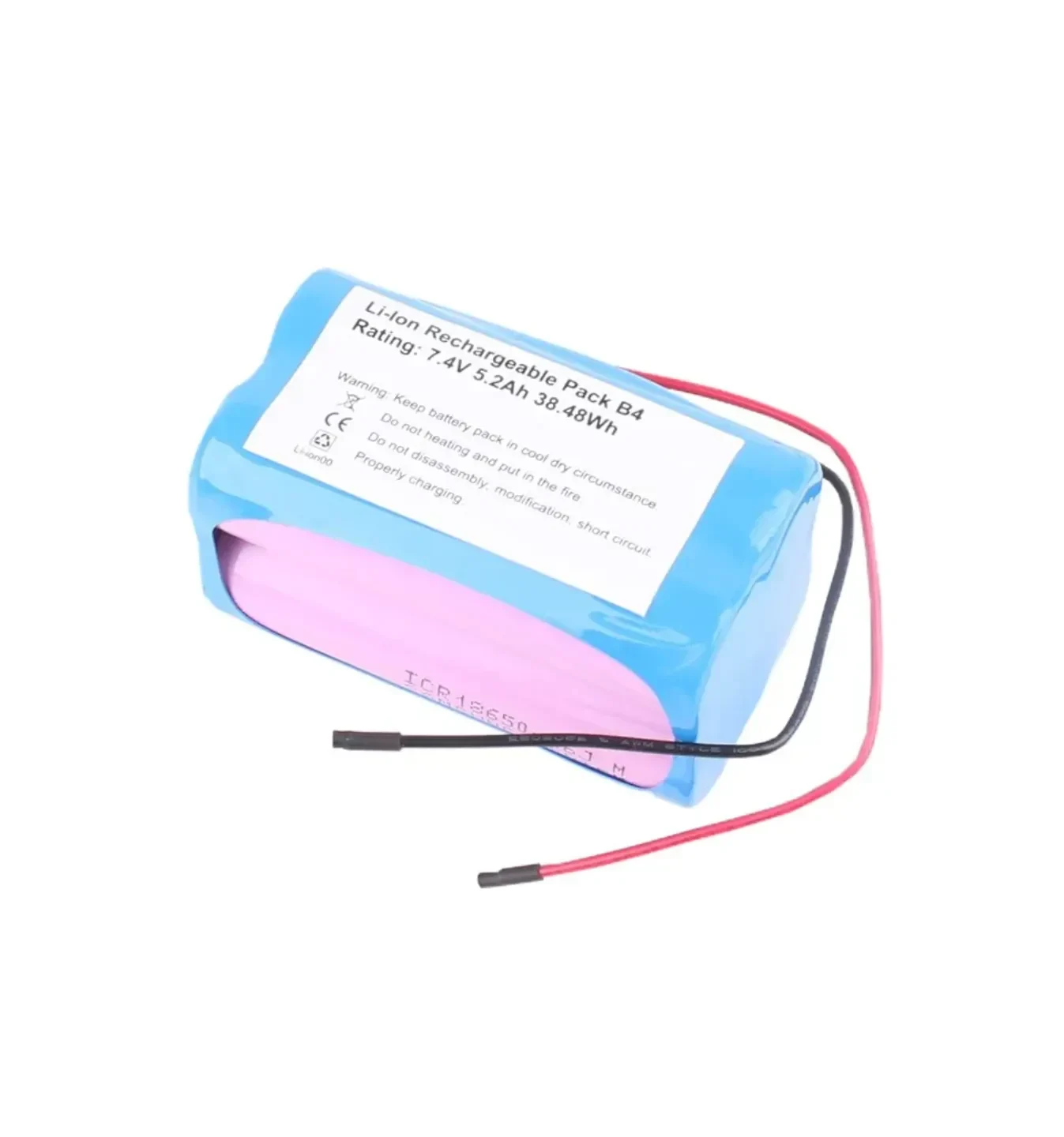

Однако недавно у меня возникла идея, поэтому я зашел в Интернет и купил стандартный 4-элементный аккумулятор Lipo на 7,4 В. Затем я спроектировал коробку для аккумулятора и прикрепил ее к подседельному штырю с помощью зажимов. Эта коробка представляет собой усовершенствованную версию оригинальной коробки, которую нужно было привязывать к велосипеду с помощью ремня на липучке.

Печать

Распечатайте все четыре части. Вам не нужна поддержка, но я оставлю это на ваше усмотрение. Я напечатал это на стандартной высоте слоя 0,2 мм на своем Ender 3 Pro.

Дополнительные компоненты

Для сборки этой коробки вам потребуются следующие дополнительные компоненты (батарейки в комплект не входят):

Резиновая втулка на нижней крышке для пропуска кабеля.
Два зажима для закрепления на подседельном штыре (или где угодно еще). Зажимы, которые я использовал, часто используются для установки дополнительной клетки для бутылок под седло.
Сборка

Со всеми напечатанными деталями

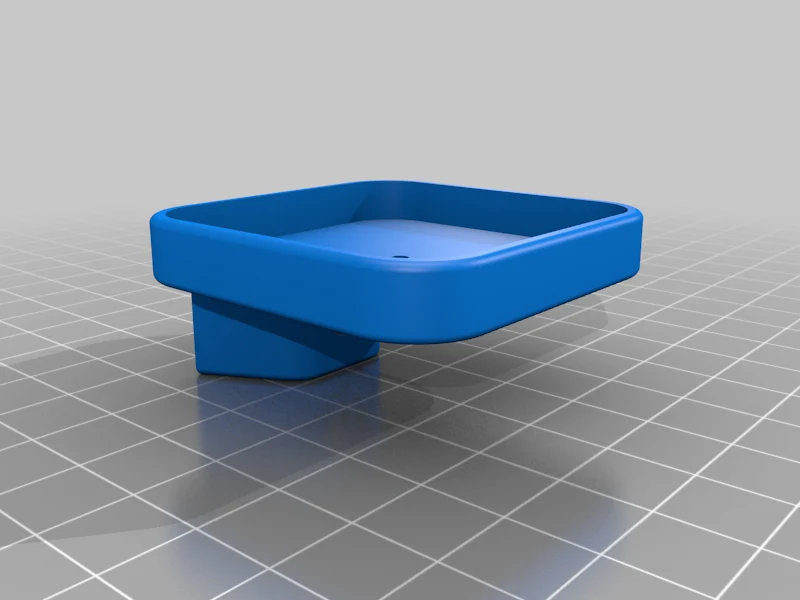

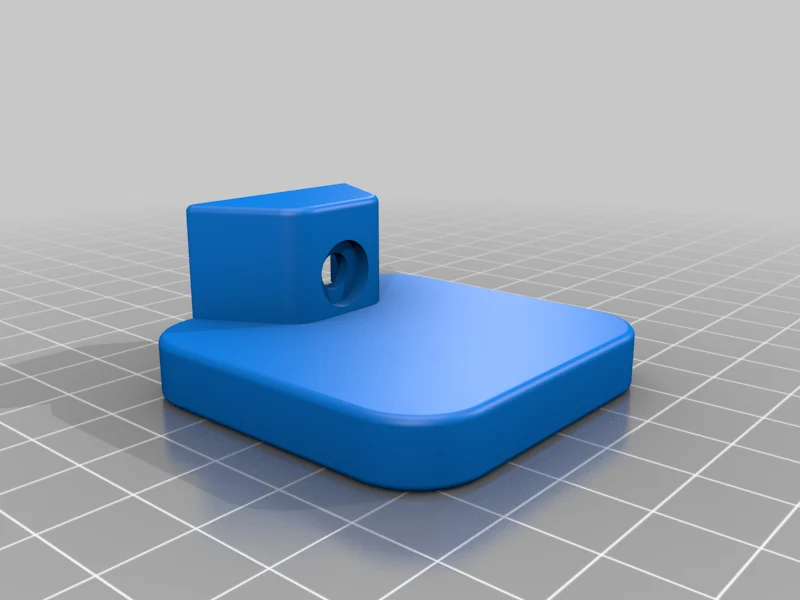

Вставьте резиновую втулку в нижнюю крышку.
Наденьте обе крышки на коробку.
Снимите подседельный штырь и установите два зажима.
Ослабьте зажимы и расположите их так, чтобы они совпадали с ушками в двух крышках, затем затяните.
Снимите коробку и крышки с фиксаторов, чтобы завершить установку аккумулятора.
Снимите верхнюю крышку и пропустите кабель через нижнюю крышку, прежде чем завязать узел для снятия натяжения.
Припаяйте кабель аккумуляторной батареи (лучше использовать какой-нибудь съемный разъем) к кабелю питания фонаря.
Установив все кабели, замените верхнюю крышку и убедитесь, что все надежно и надежно закреплено. Клей вам не понадобится, но если понадобится, рассмотрите возможность приклеивания только одной стороны, чтобы при необходимости можно было вынуть батарею.

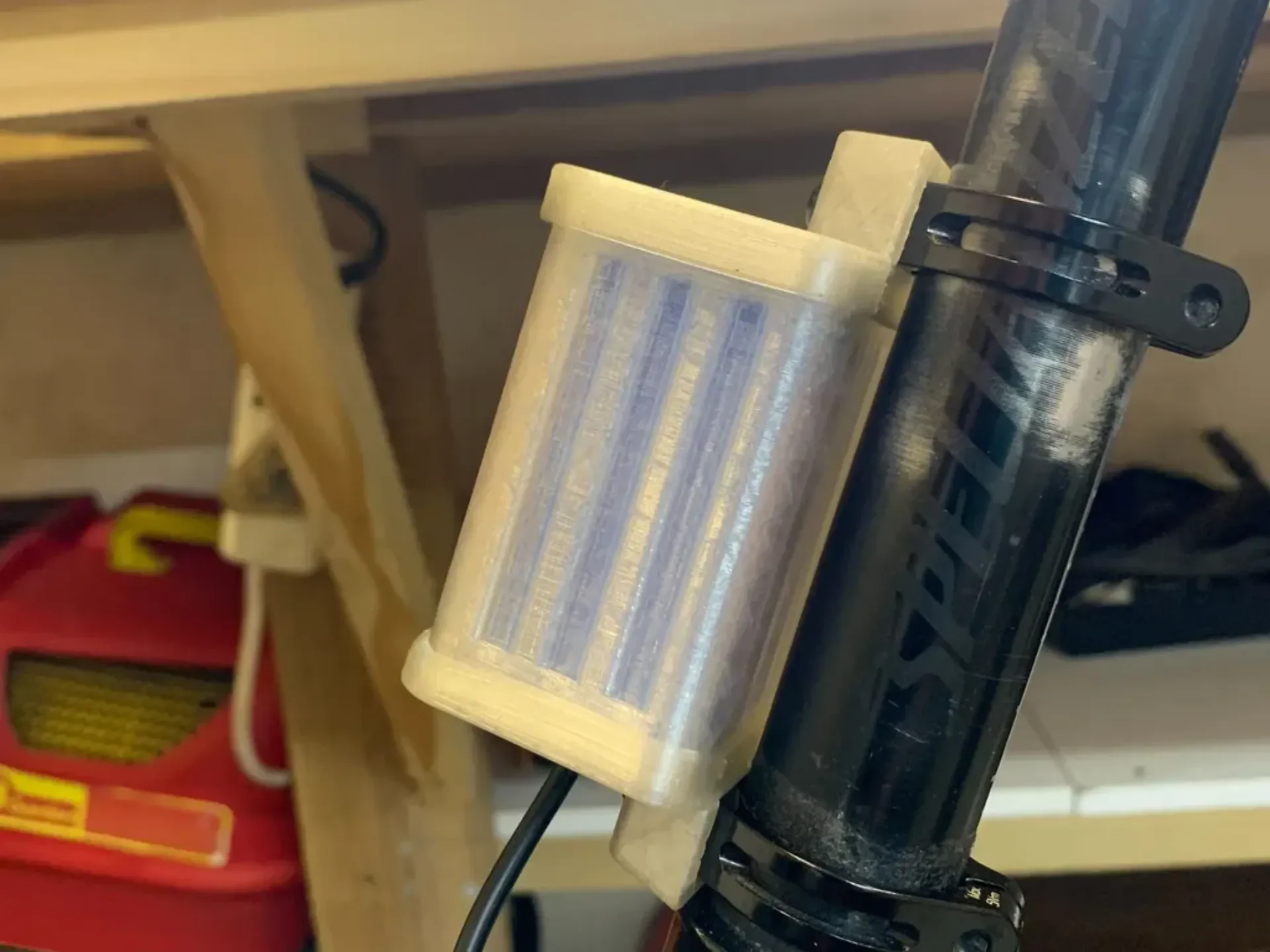

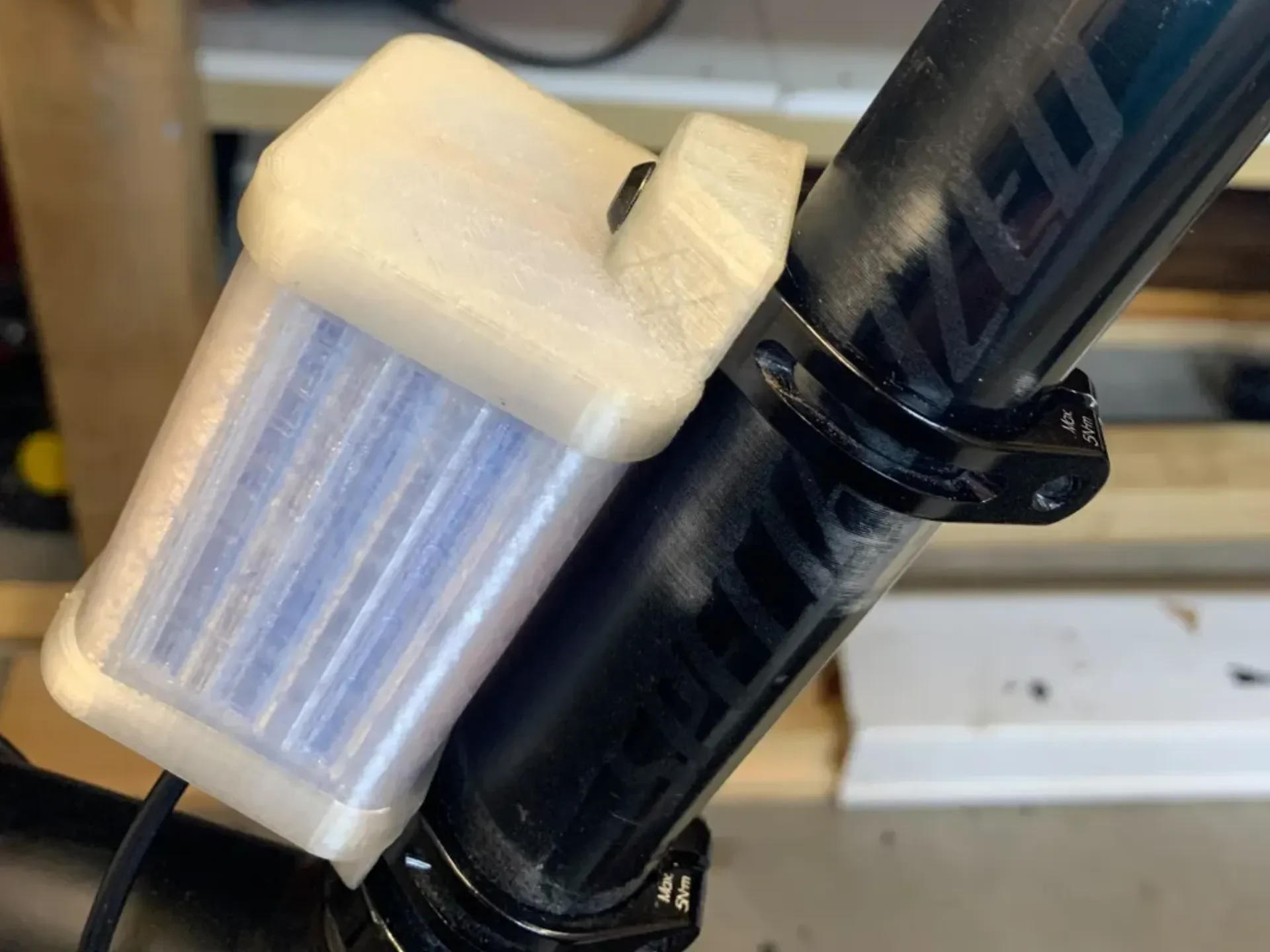

Снова прикрепите аккумуляторный отсек к велосипеду.
Поездка!
Заключение

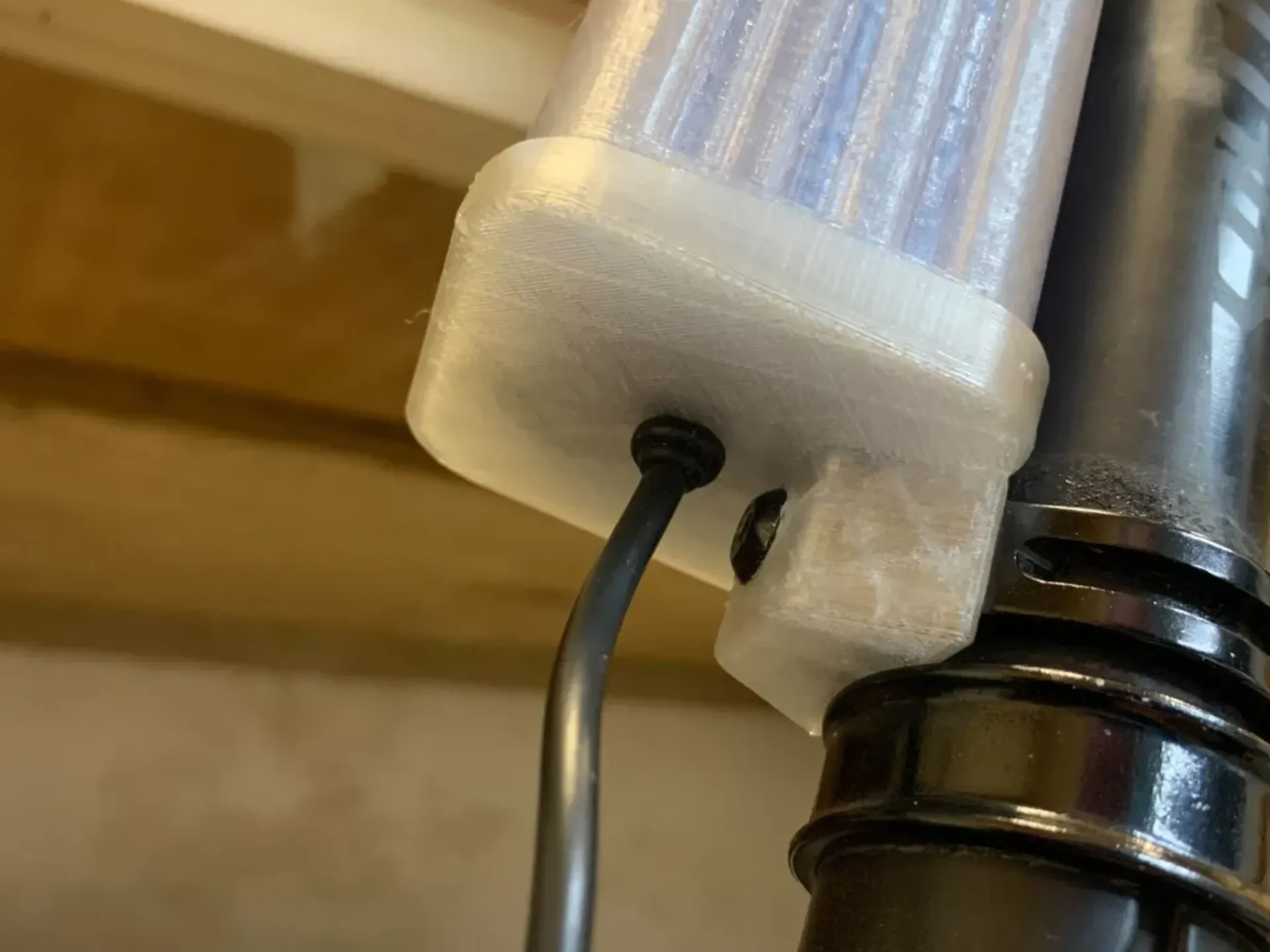

Я напечатал этот предмет PLA натурального цвета, и он выглядит очень красиво. Возможно, его также можно было бы напечатать черным цветом, но мне нравится полупрозрачный эффект натуральной нити. В какой-то момент я могу внести улучшения и переместить отверстие для кабеля в сторону, чтобы оно не находилось прямо над крепежным винтом кронштейна.

Настройки пе��ати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

Плоты:

Нет

Поддерживает:

Не имеет значения

Разрешение:

0,2

Заполнение:

20%

Нить: CCTREE PLA / PLA+ Любая

Категория: Спорт и активный отдых
