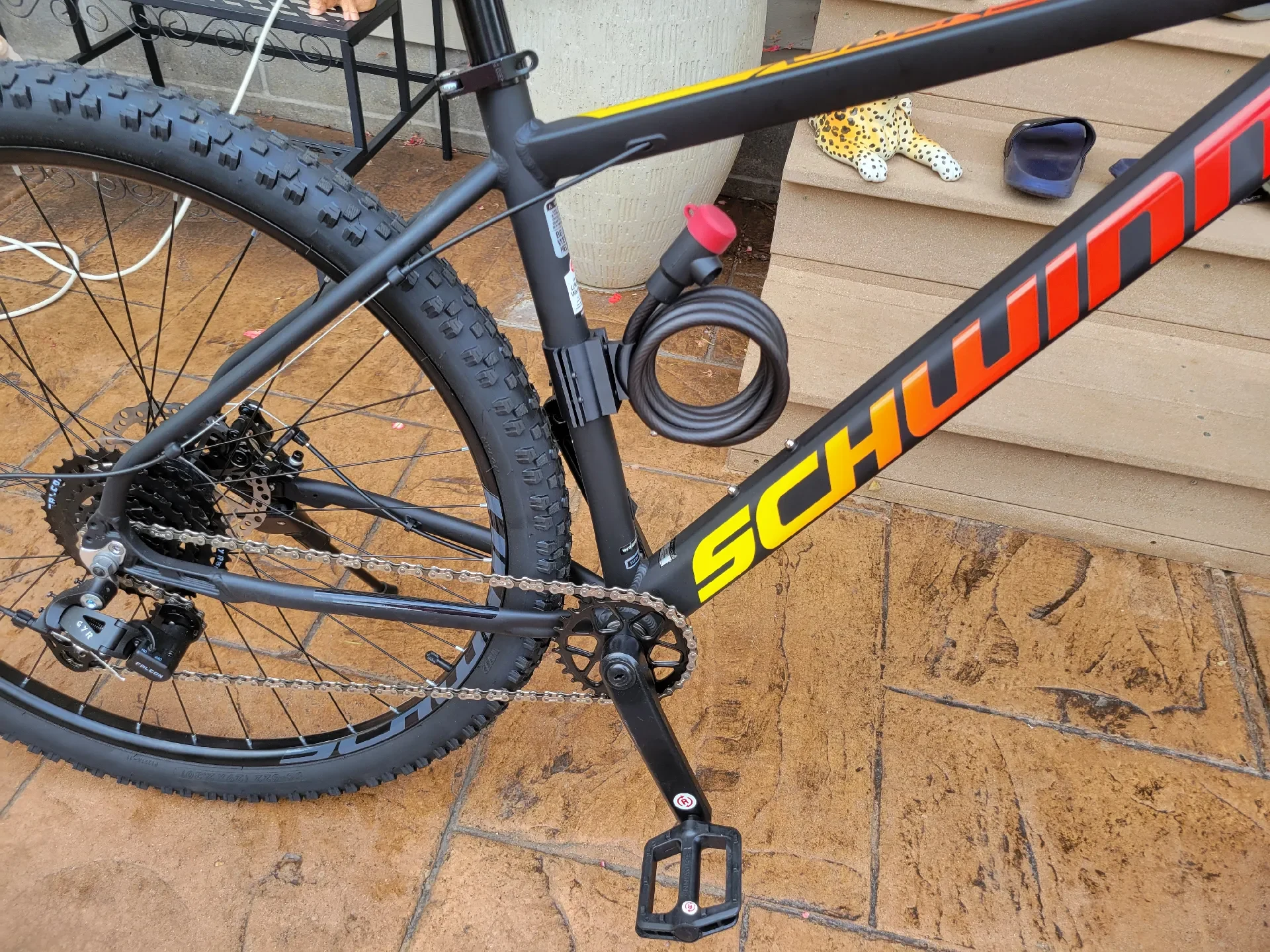

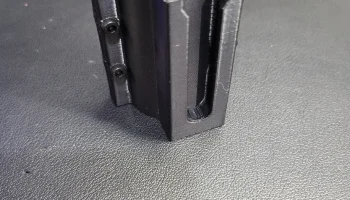

Держатель велосипедного троса

В этом замке используется механизм Spring Latch от 3D Printy!

Я пытался создать различное количество файлов, чтобы помочь людям с другими потребностями, включая файлы для различных подседельных штырей и кабелей различной толщины.

Текущая поддерживаемая толщина велосипедных стоек:

35 мм
21,15 мм
27,2 мм

Текущая поддерживаемая толщина кабеля:

8 мм
10 мм
12 мм
13 мм

Требуемые винты:

М3х8 — 2шт.

M3x10+ — 4шт(M3x10 работает, но более длинные не должны вызывать проблем)

Гайка М3 — 4шт.

дополнительно: термофиксирующие вставки M3 — 2шт (для наилучшего соответствия используйте ruthex m3x5.7)

Инструкции:

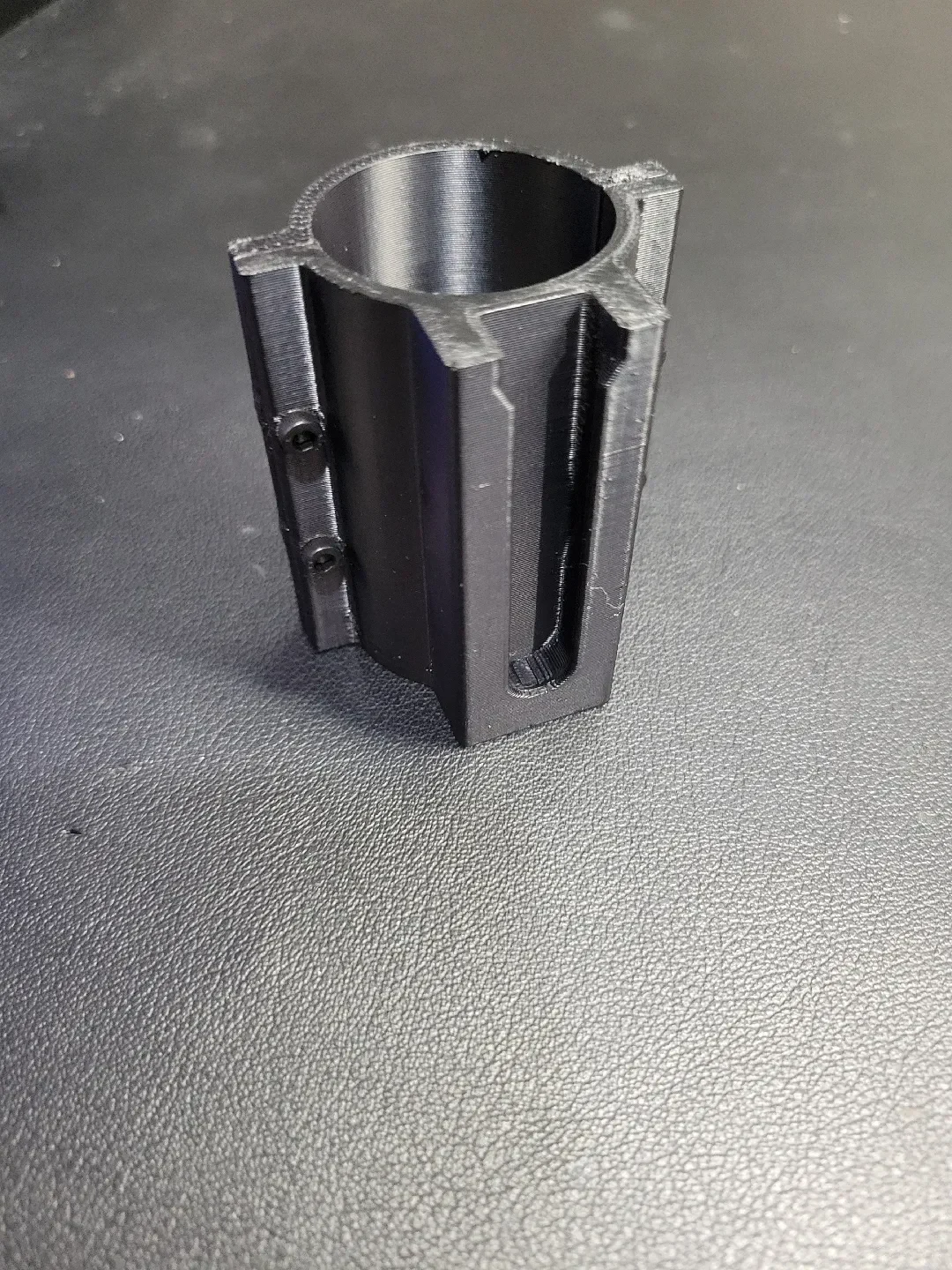

Прикрепите зажимы подседельного штыря, части A и B, к подседельному штырю. Это должна быть перекладина, расположенная под подушкой сиденья. Здесь вам понадобятся 4 винта M3x10 и 4 гайки M3.

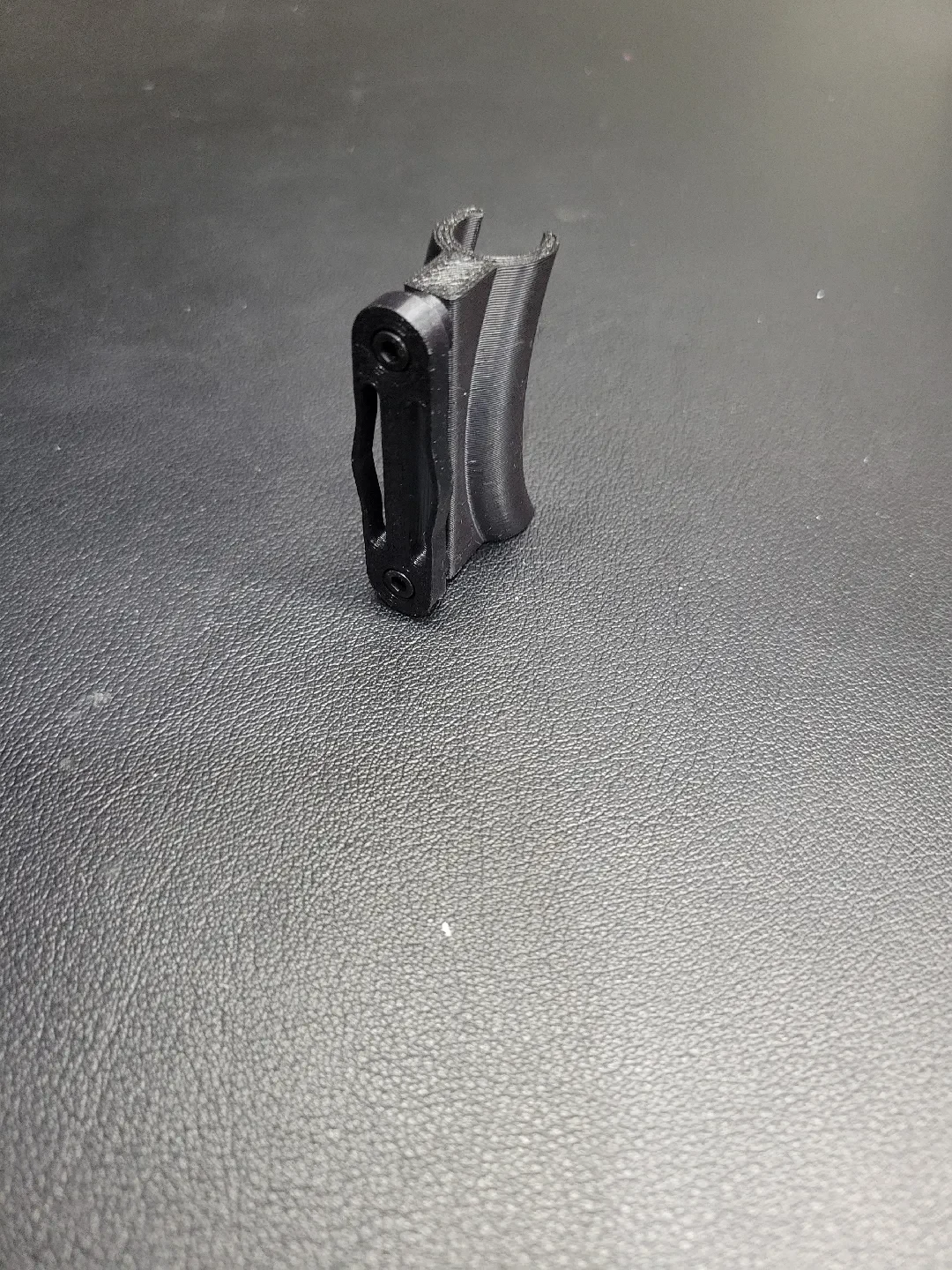

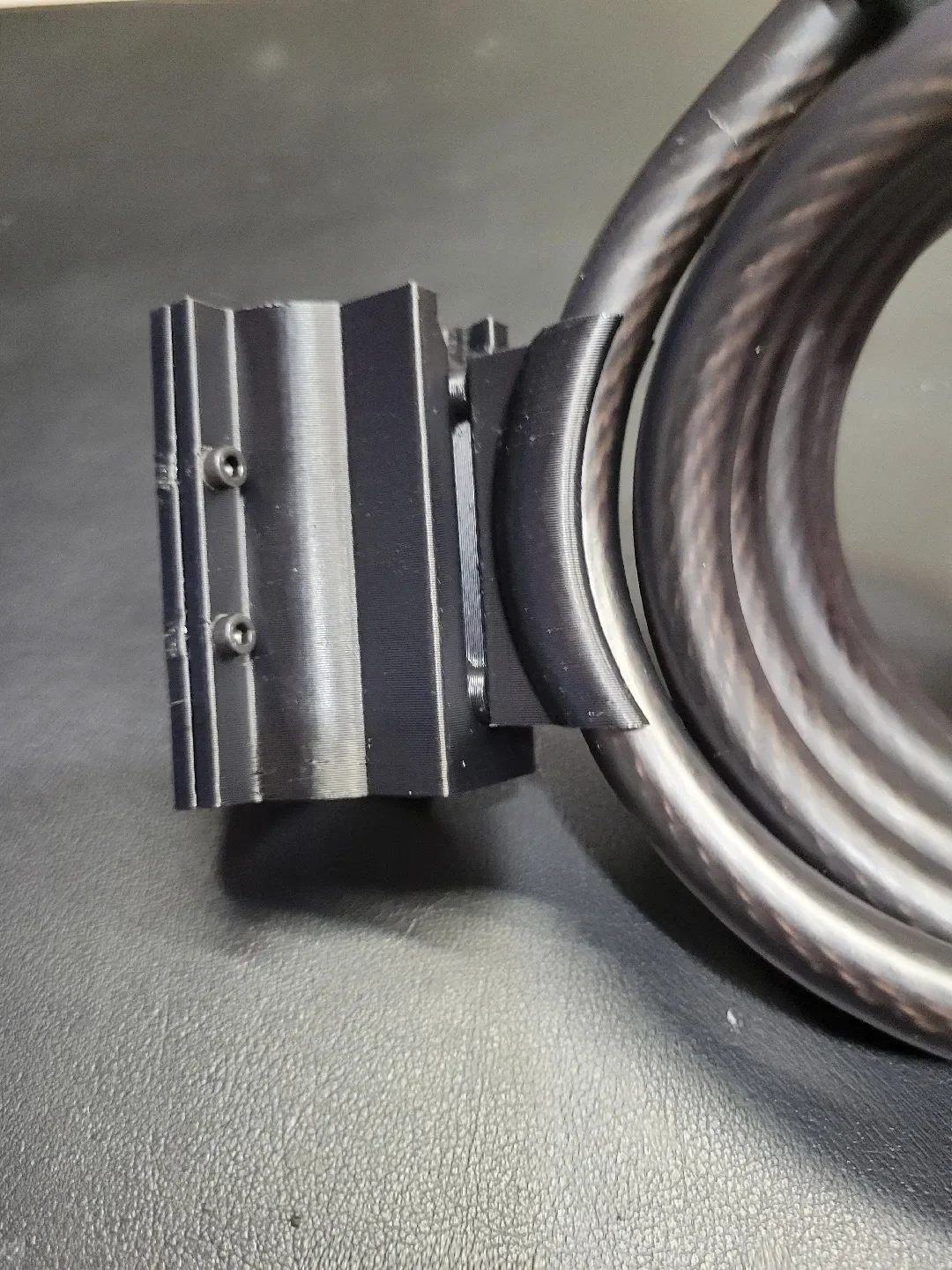

Прикрутите выбранную защелку тросового замка к соответствующему зажиму тросового замка, который подходит к вашему тросовому замку, с помощью винтов M3x8. Если вы решили использовать вставки с под��гревом, вставьте две вставки в отверстия кабельного зажима.

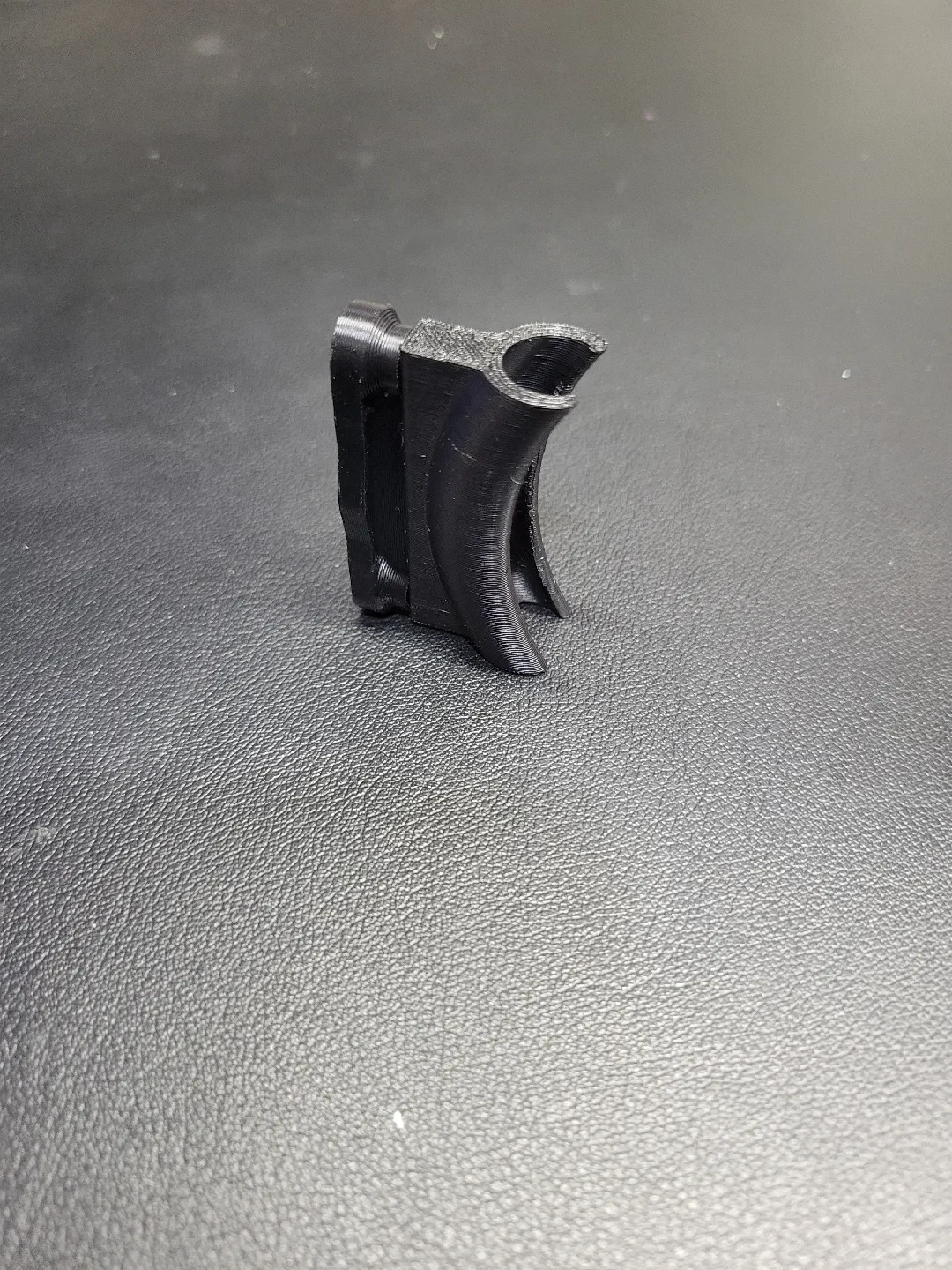

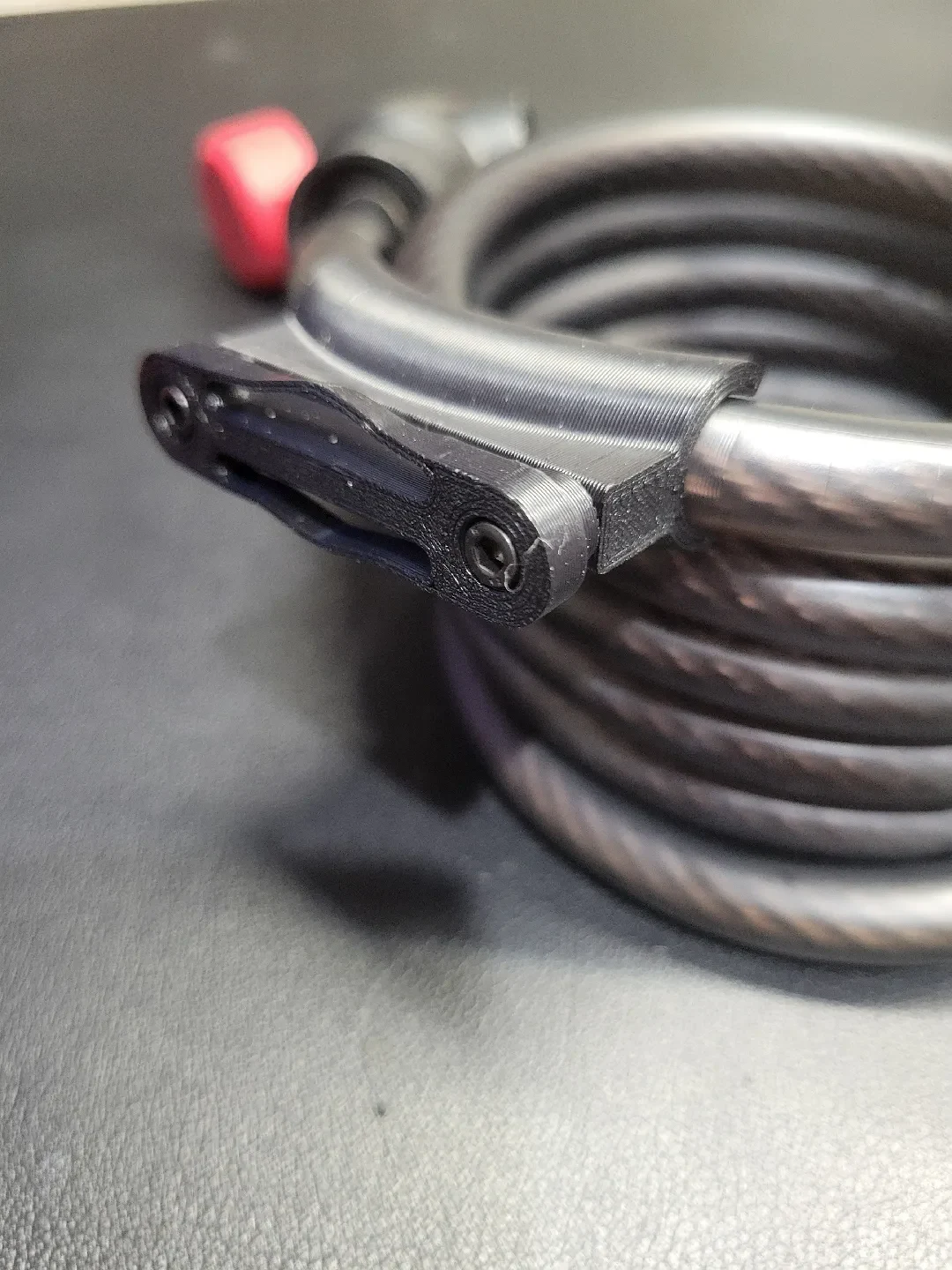

Прижмите зажим троса к замку. Это будет плотная посадка, поэтому я рекомендую сжать ее с обеих сторон, а затем с помощью инструмента зажать посередине.
Наслаждаться!

Если есть какие-либо вопросы по размеру, дайте мне знать, чтобы я мог исправить или добавить еще одну итерацию!
