Инструмент для выравнивания руля велосипеда...

Что?

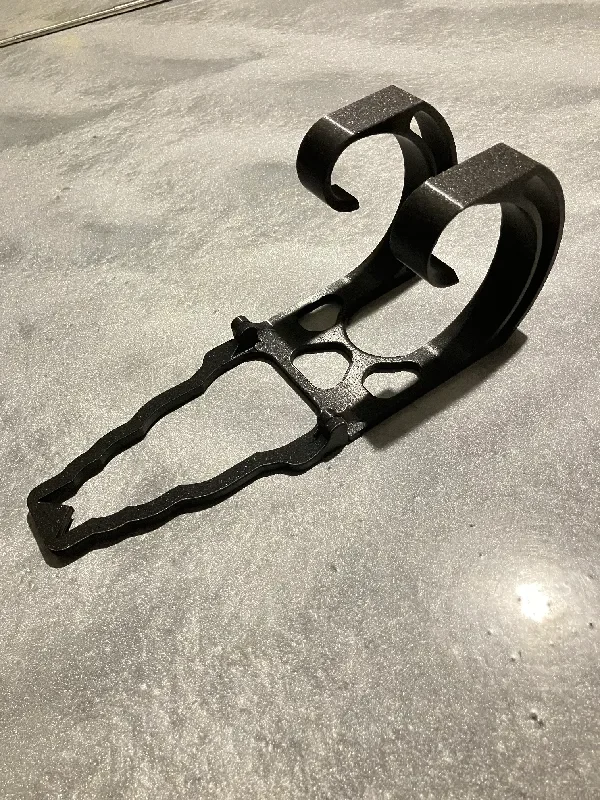

Инструмент для выравнивания руля велосипеда, который не требует завинчивания, инструментов или лазеров — просто закрепите его на руле и вперед! Инструмент выравнивается по рулю и опирается на рулевую трубу. Размер прорезей в колеях рассчитан на различную ширину шин. Первоначальный диаметр руля составлял 35 мм, но с тех пор я добавил адаптер на 31,8, если это необходимо.

Почему?

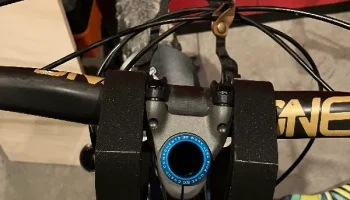

Иногда вы просто не можете правильно выровнять руль по отношению к переднему колесу. Этот датчик позволяет видеть конец шины, а также боковые стороны (в зависимости от ширины шины).

Сборка

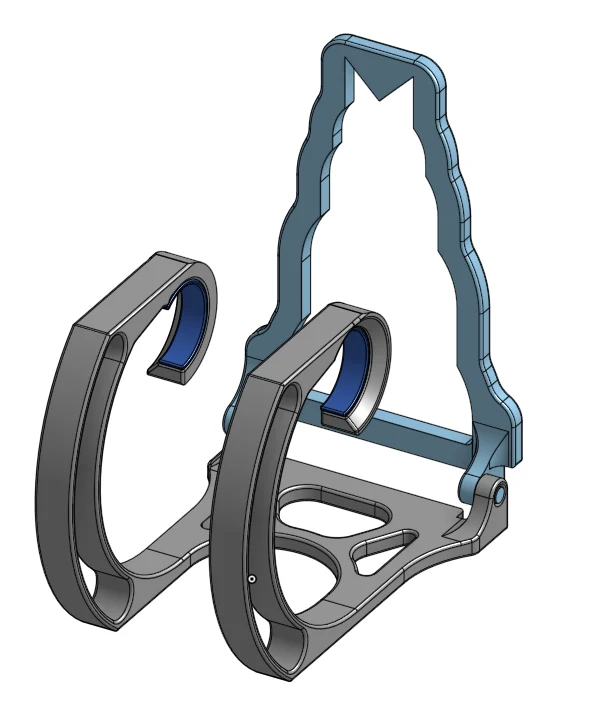

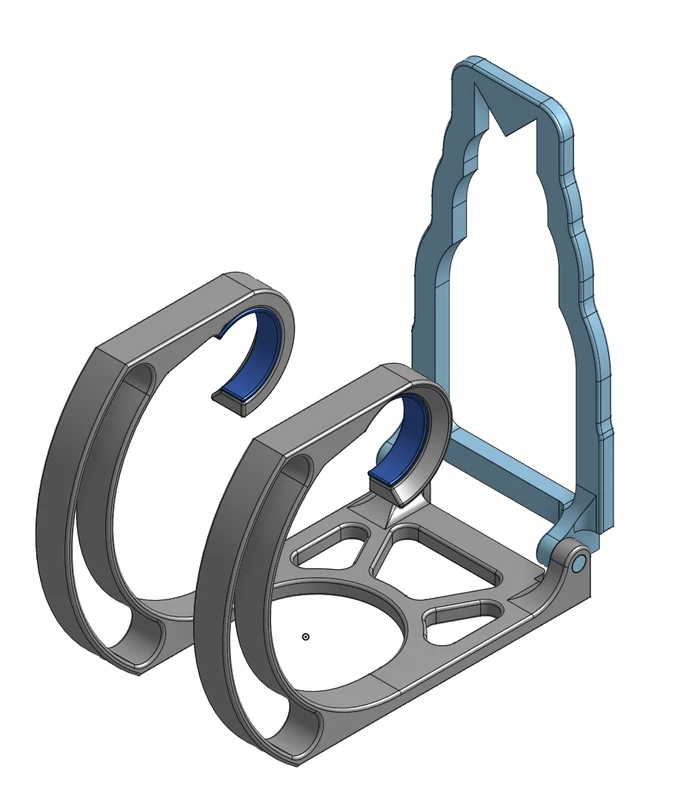

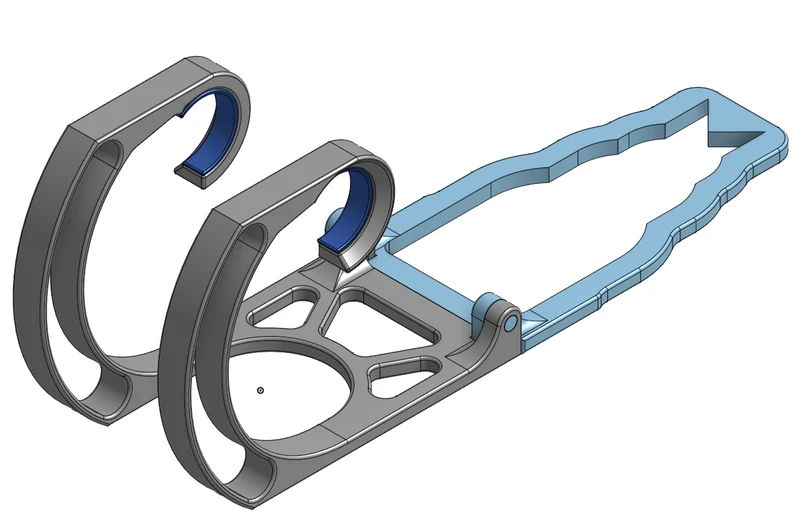

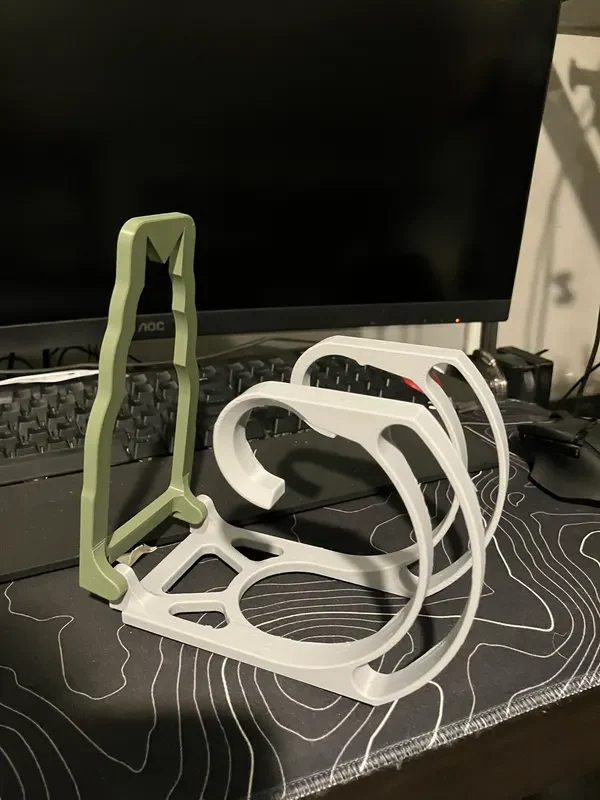

Вставьте штифты из измерительной части в основной корпус (с помощью крючков). Как только штифты войдут под углом 90 градусов, вы можете сложить инструмент, чтобы зафиксировать его на месте. Инструмент самовыравнивается. Складной механизм был разработан таким образом, чтобы его можно было печатать на таком маленьком принтере, как A1 Mini.

Функция

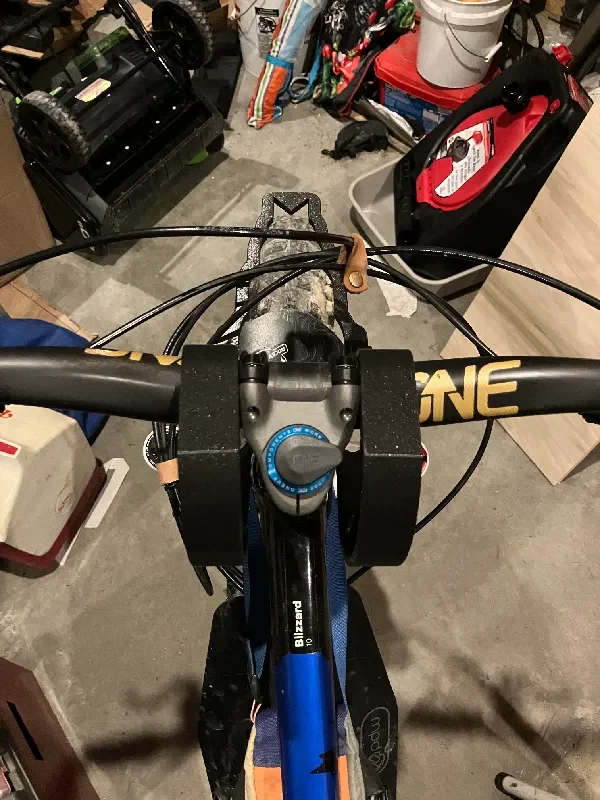

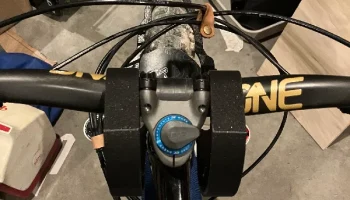

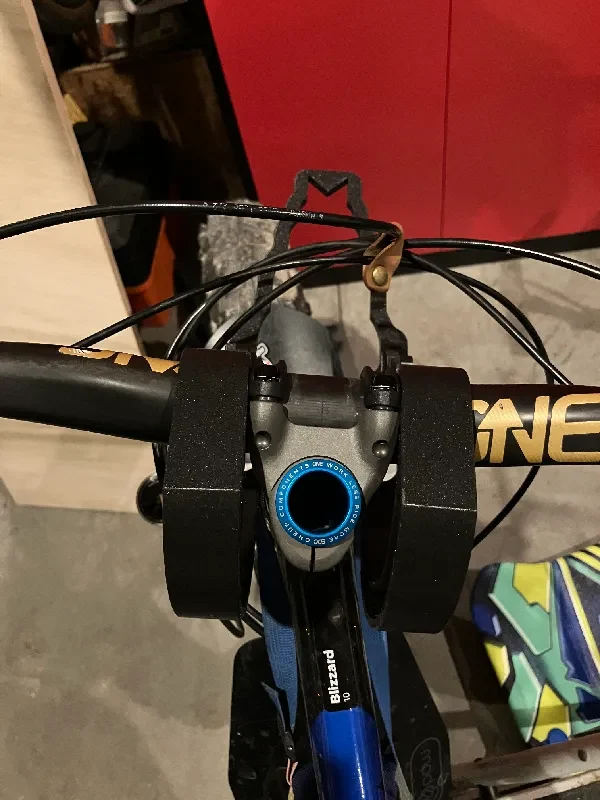

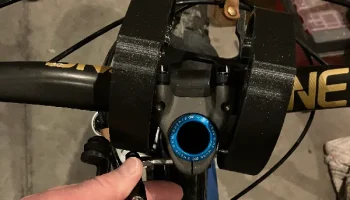

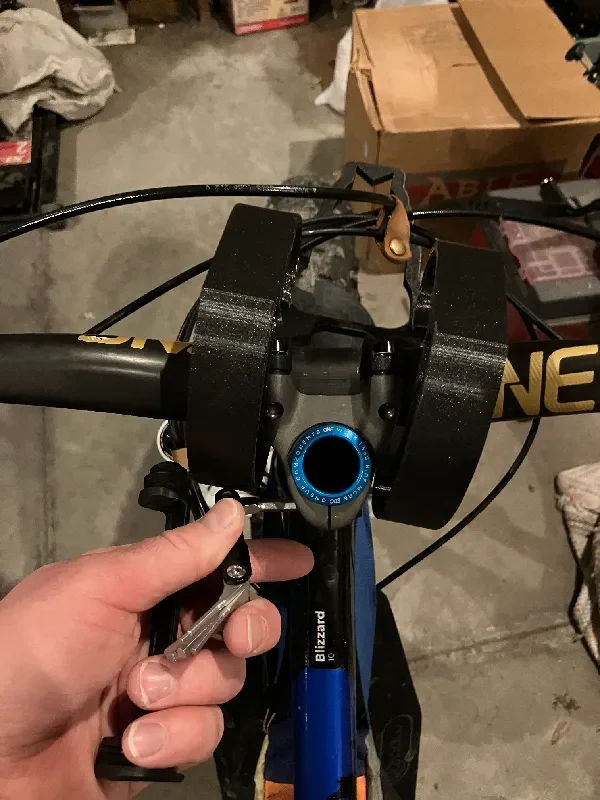

Стрелка спереди должна быть совмещена посередине шины (иногда есть шов, как показано на рисунке) — в то же время вы можете видеть боковые стороны шины, и если они параллельны датчику ширины (под стрелкой), вы должны быть выровнены. Вы всегда можете проверить руль на корону вилки или нижнюю часть вилки (рядом с осью) в качестве двойной проверки.

Как только все будет выровнено, просто нажмите инструмент вперед и затяните болты штока с требуемым моментом затяжки. Или, если у вас есть достаточно длинный шестигранный ключ, вы можете затянуть болты, установив инструмент на место. В V2 я сузил ширину крючка, чтобы его можно было лучше затянуть на месте.

Печать

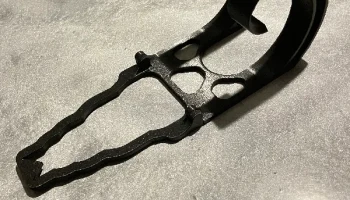

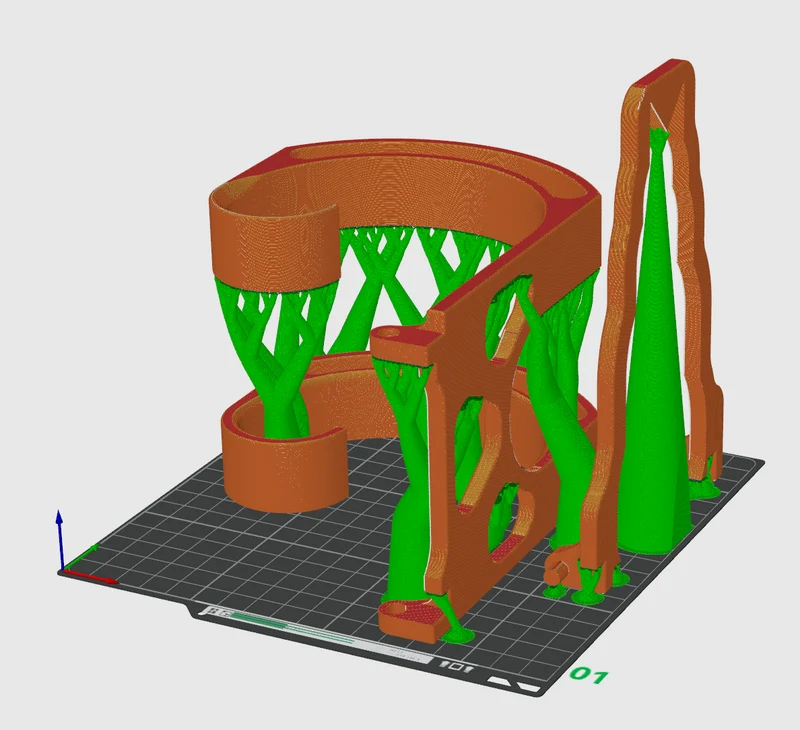

Можно напечатать одним куском, но я рекомендую печатать отдельно, чтобы штырь и корпус были прочнее (как показано на изображении слайсера).

Напечатано в Prusament PLA Galaxy Black на Prusa Core One, высота слоя 0,2, заполнение 15%, 4 стенки, с обычными опорами (поэтому они расположены на одной линии, а не на рабочей пластине) — в студии Bambu это обычные (авто) опоры со стилем Snug. Также могу сделать дерево (авто), с гибридным стилем. Некоторые выступы, возможно, пр��дется покрасить.

Шаг доступен по запросу за небольшую плату. Я потратил на это много времени. Лицензирование является некоммерческим, поэтому любые внешние продажи на других сайтах запрещены. Я также могу распечатать его для вас, но стоимость может варьироваться в зависимости от местоположения. (я в США)

Если вы думаете о некоторых улучшениях дизайна, я буду рад попробовать их реализовать.

Я распечатал V1 и V3.

V1 против V2

В2:

Добавлен адаптер 31.8 (совместим с V1,V2,V3,V4)

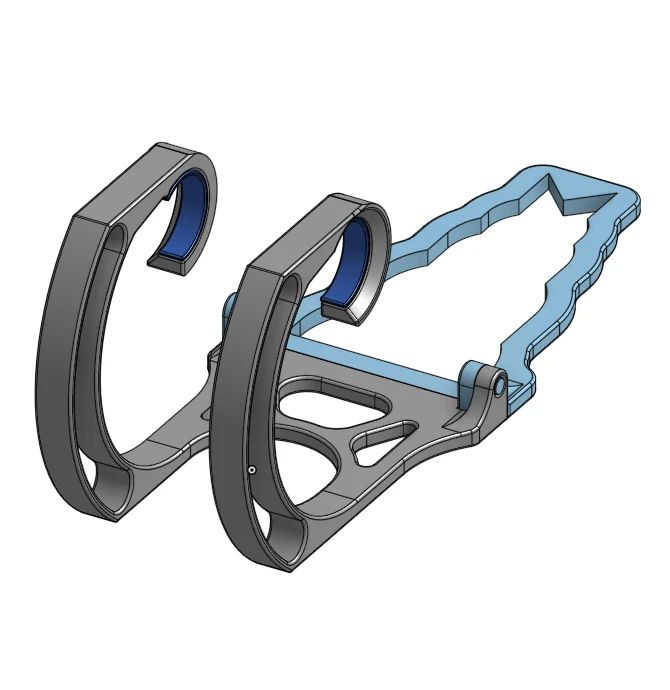

Переработана геометрия рядом с перекладиной, чтобы облегчить ее перемещение вперед, но добавлен выступ позади перекладины для удержания.

Значительно уменьшил модель

Добавлена планка стабилизации калибра, чтобы предотвратить его перелом, как ветку, и облегчить печать.

V2 против V3

Удален самый большой размер шин, чтобы сделать модель еще более тонкой, что снова облегчает печать.

V3 против V4

Радиусы заменены на фаски для облегчения печати. Отверстия в раме заменены на прорези, чтобы уменьшить свесы.

��римечания

Выпущена V4 — см. примечания выше!

V6 — безумная переработка всего инструмента — скоро появится. Я работаю над тем, чтобы разместить эту модель в качестве новой модели в своем пространстве для авторов, поскольку это заняло довольно много времени и имело массу улучшений.

Обновленный манометр!

Оцените складную версию v6 здесь! Множество улучшений и гораздо более уникальный дизайн. Калибр (на конце с большой стрелкой и узкими линиями) совместим с инструментом выравнивания, если вы его уже распечатали. Мне легче выравнивать шины с новой шириной колеи! Легко распечатать только датчик. См. ссылку ниже.

https://www.printables.com/model/1381113-bike-handlebar-alignment-tool-double-folding-v6-16

Если вам понравилась моя работа и вы видели Elegoo Centauri Carbon, рассмотрите возможность проверить ее по моей партнерской ссылке ниже. Я купил один на свои деньги, но я ценю поддержку, поэтому я могу продолжать создавать и реконструировать крутые модели.

https://elegoo.sjv.io/LKyzRo

Покупка

Если у вас нет 3D-принтера и вы хотите приобрести этот товар, я буду рад распечатать и отправить его вам. Отправьте мне сообщение на адрес small_shale.47@icloud.com. Расположен в США, но при необходимости будет доставлен по всему миру. Доставка будет варьироваться и влиять на стоимость.
