Велосипедное крепление для телефона с поворотным замком (...

Нужен запасной чехол для телефона!

Расстояние между крепежными зажимами 50 мм, подходит для руля диаметром 32 мм.

Работа с клеем действительно выглядит немного неряшливо, из-за того, что я немного параноил по поводу того, что он снова оторвется, но с каким-нибудь 3М все должно быть совершенно нормально, у меня его не было, поэтому я использовал слишком оптимистичное (или пессимистическое?) количество эпоксидного клея.

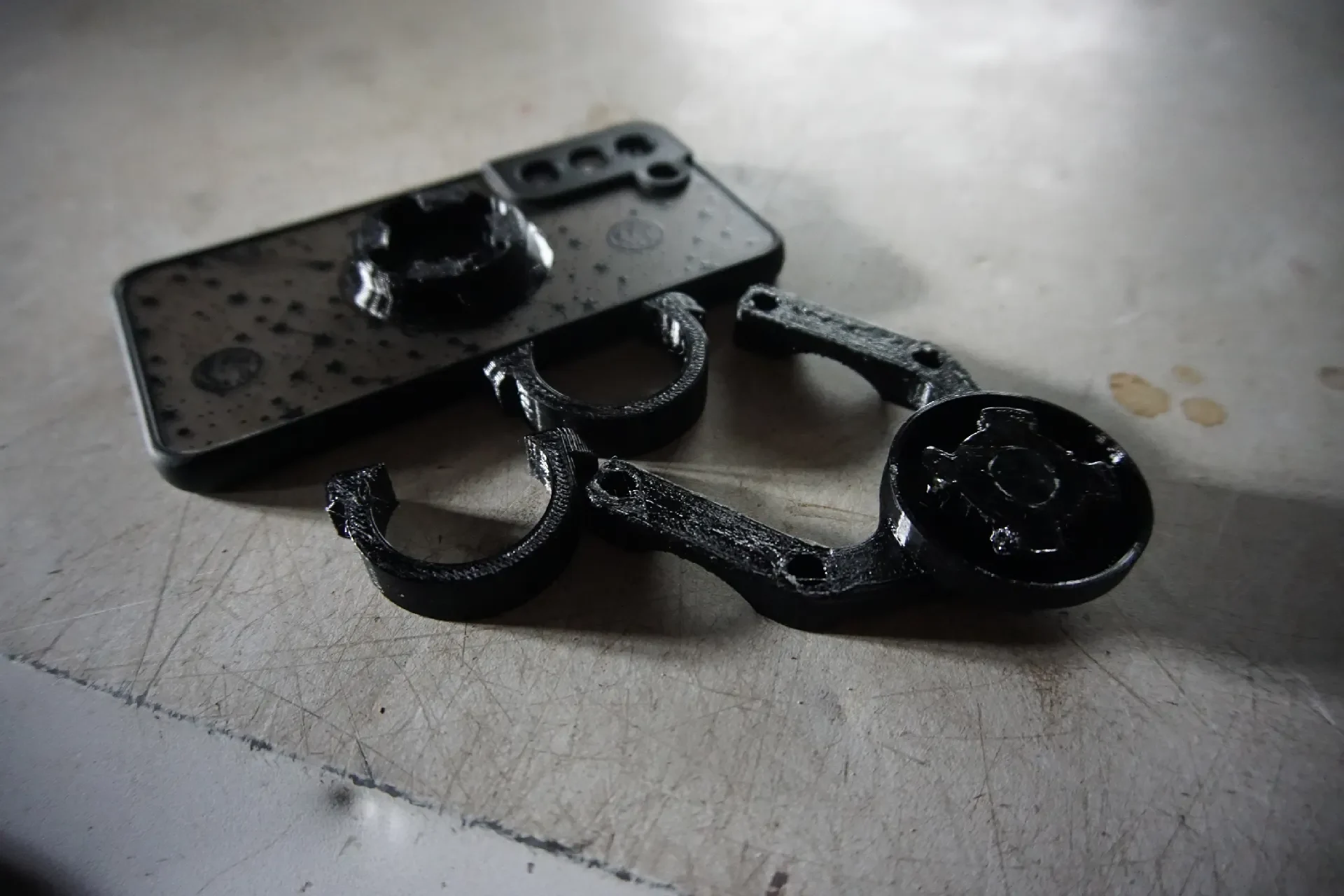

Необходимый дополнительный материал:

4 винта M3x16 или M3x20, не имеет особого значения.

4x термофиксирующие вставки M3

Чехол для телефона

Двусторонний скотч 3М или эпоксидный клей (или что-то подобное).

необязательно: немного набивки для монтажных зажимов (я использовал кусок резины или пенопласта от очень старого коврика для мыши)

Я напечатал крепление в перевернутом виде, нарисовав опоры для поддержки чашки, чтобы лезвия получились как можно лучше, но и наоборот тоже должно работать нормально при достаточном охлаждении, чтобы получить приличные выступы.

«Бородавку» также можно печатать в обе стороны, все зависит от возможностей вашего принтера, в худшем случае на лезвиях потребуются опоры.

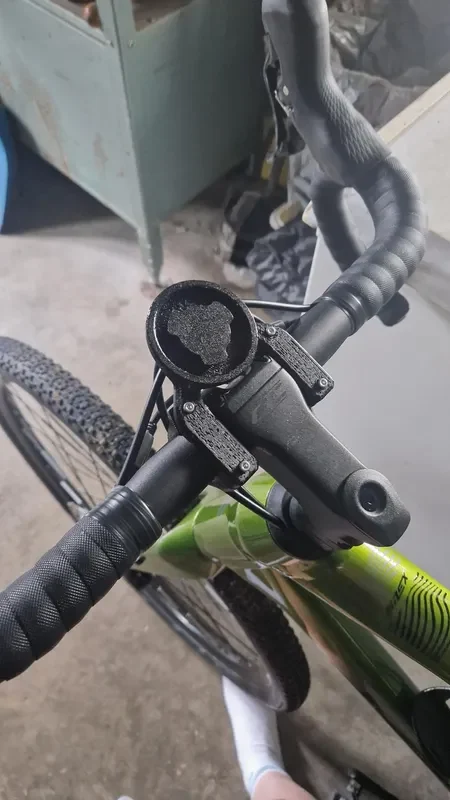

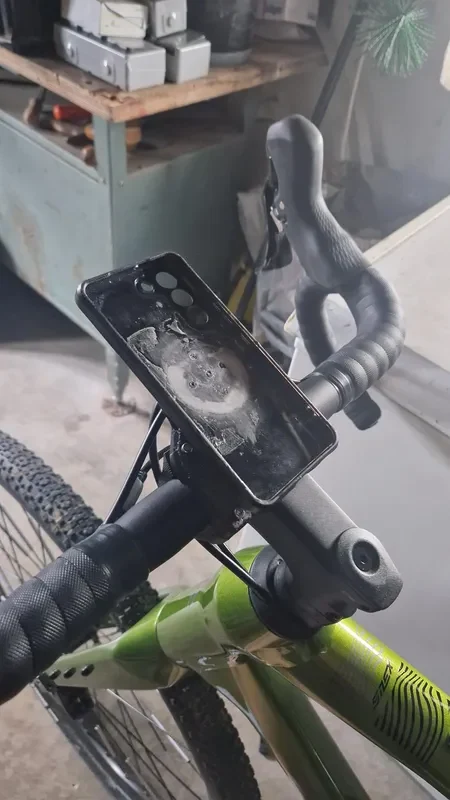

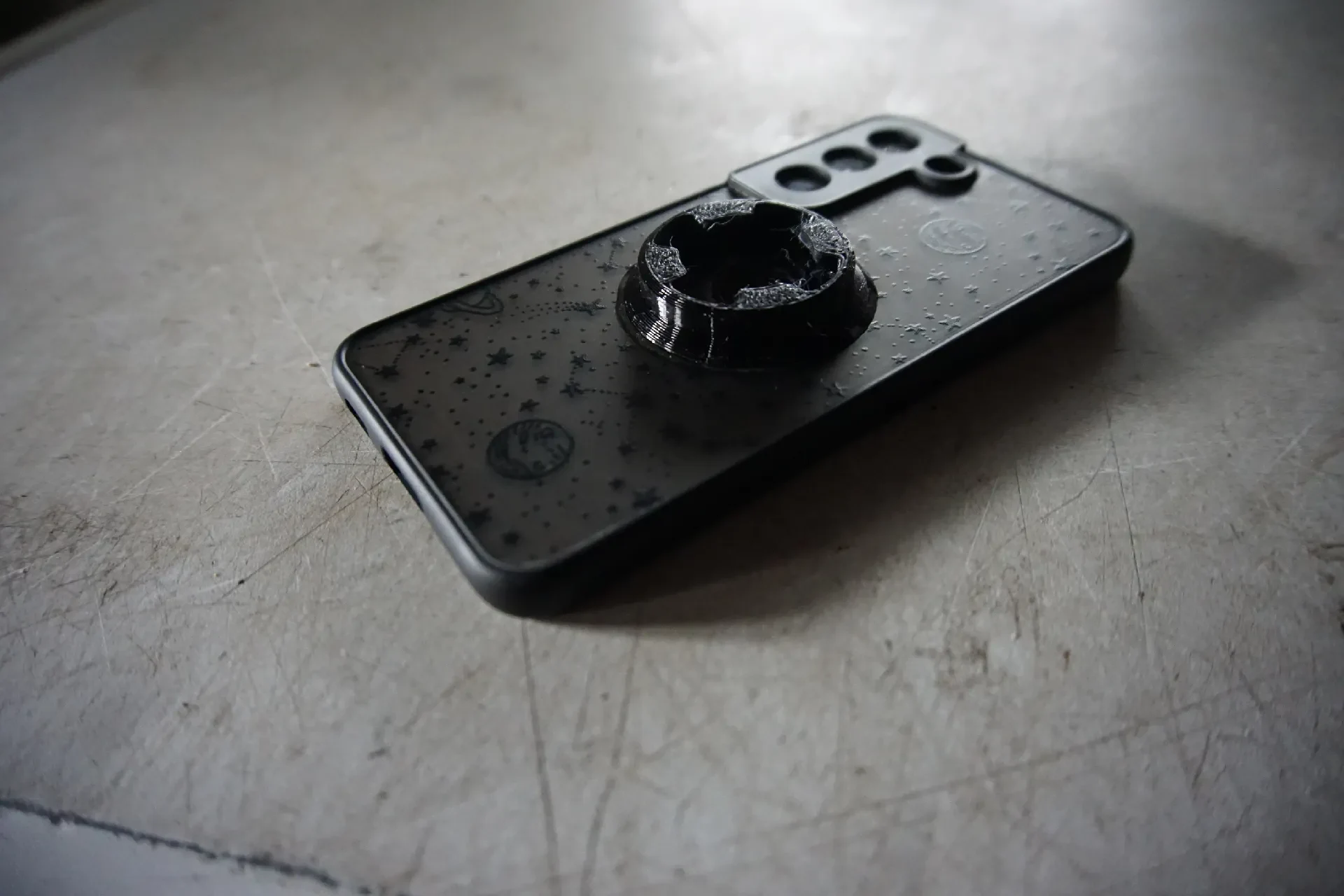

Я приклеил бородавку к корпусу, когда она была зафиксирована в зафиксированном положении внутри крепления, чтобы получить правильный угол (я также очистил и отшлифовал обе поверхности). Крепление было просто прикручено после вставки в зажимы термофиксирующих вставок.

Угол можно варьировать до тех пор, пока вы не будете удовлетворены углами обзора во время езды на велосипеде. Я добавил немного отступов, но это необязательно и должно быть тонким или только на меньшем сегменте.

На моем велосипеде крепление прожило без каких-либо повреждений около 120 километров и имело более чем несколько выбоин, камней и корней.

(В настоящее время я работаю над некоторыми улучшениями, чтобы телефон можно было устанавливать как вертикально, так и горизонтально. Я загружу файлы и, возможно, изображения, как только буду доволен результатами)

---------------------

Обновление:

Я добавил новую версию, инструкции остались прежними, но:

зажим теперь симметричен → его нужно распечатать дважды

вариант зажима с добавленным местом для гайки М3, поэтому вставки не требуются (стабильность НЕ ПРОВЕРЕНА!!!)

вся модель немного менее массивная

«бородавка» имеет 3 варианта допусков и теперь немного меньше

Никакие внутренние опоры не нужны, только под «чашку» и пазы для руля на самом креплении → его нужно распечатать в той ориентации, которая есть на велосипеде.

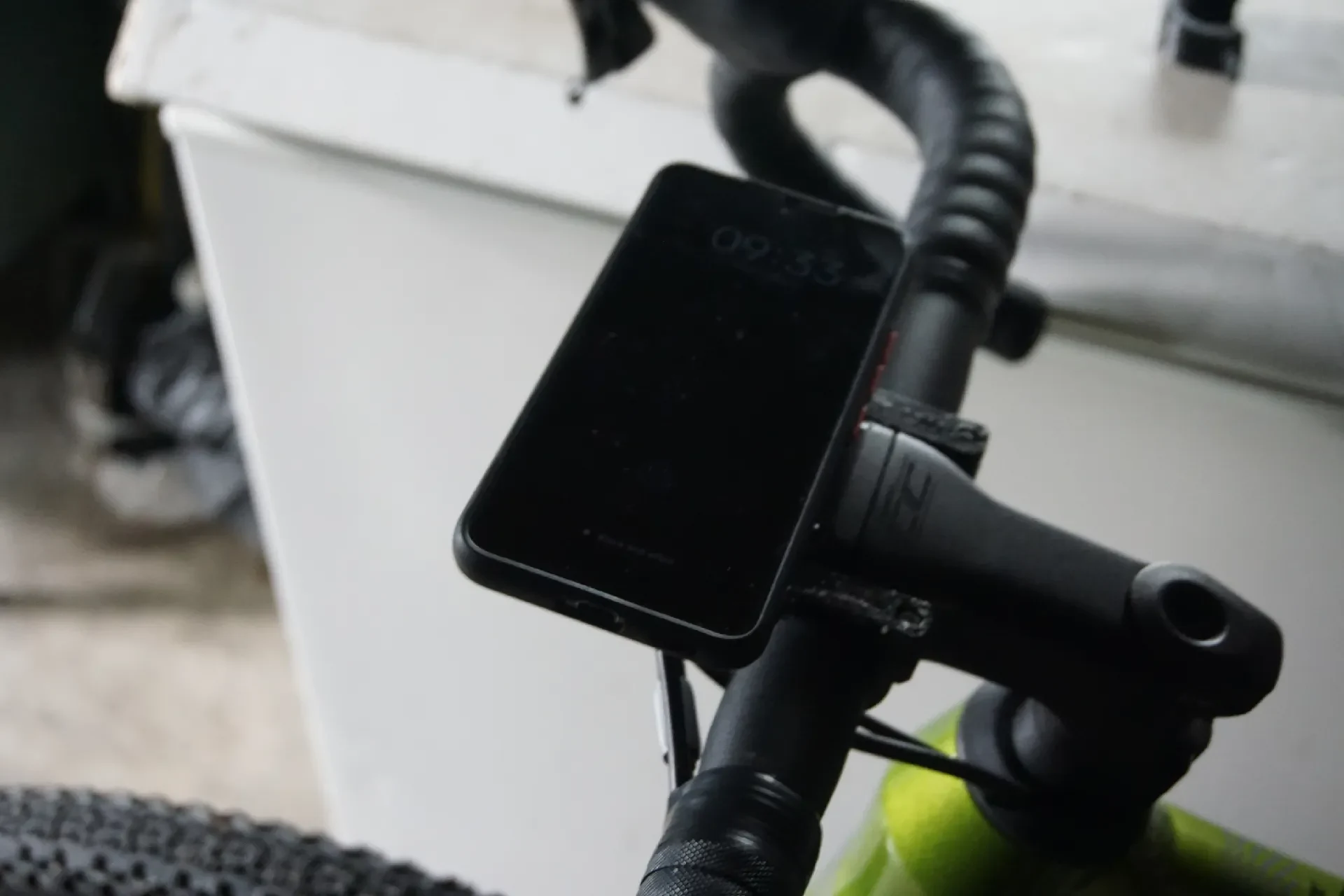

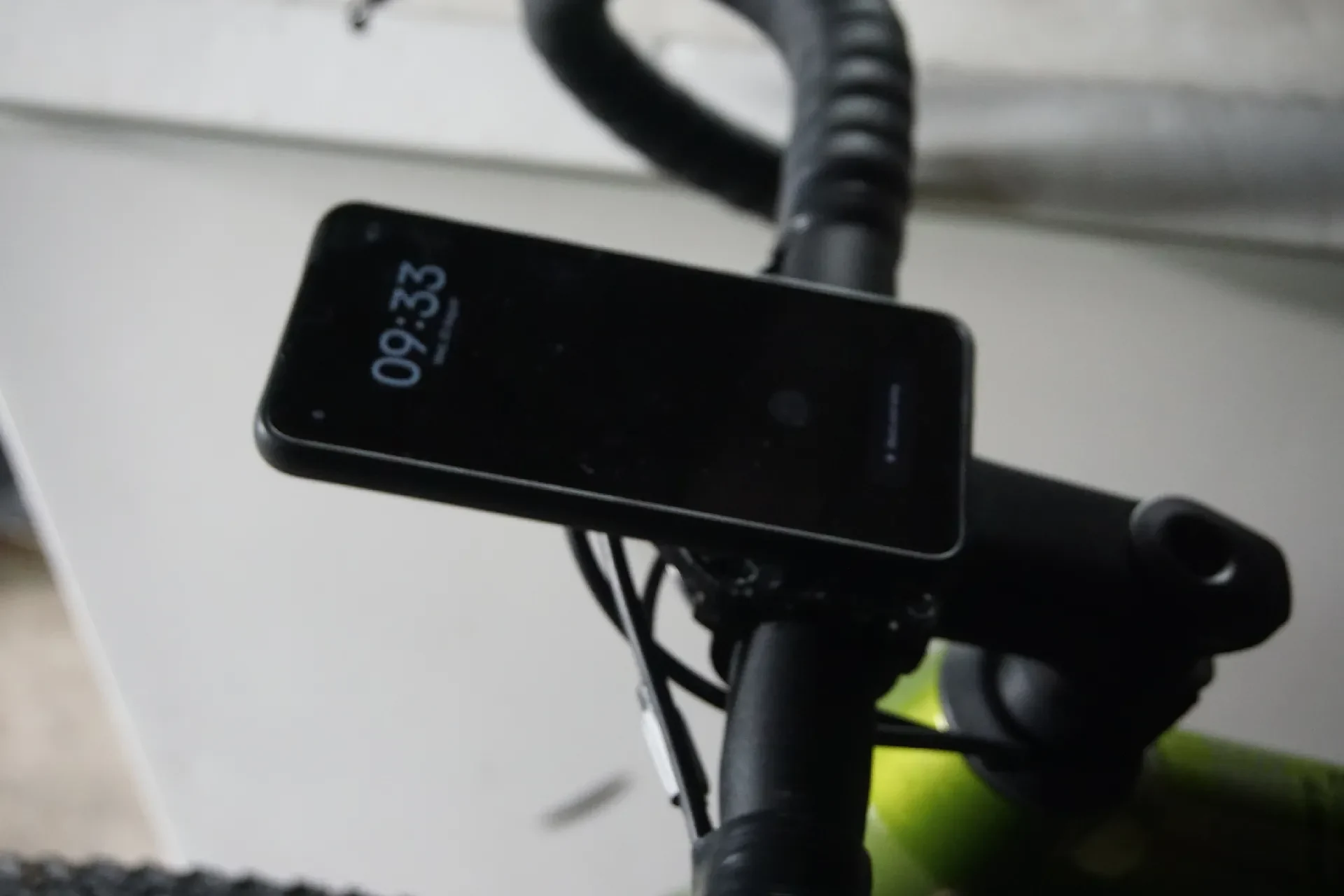

самое главное: телефон теперь можно крепить как вертикально, так и горизонтально!
