10-миллиметровая трубка задней стойки к креплению отражат...

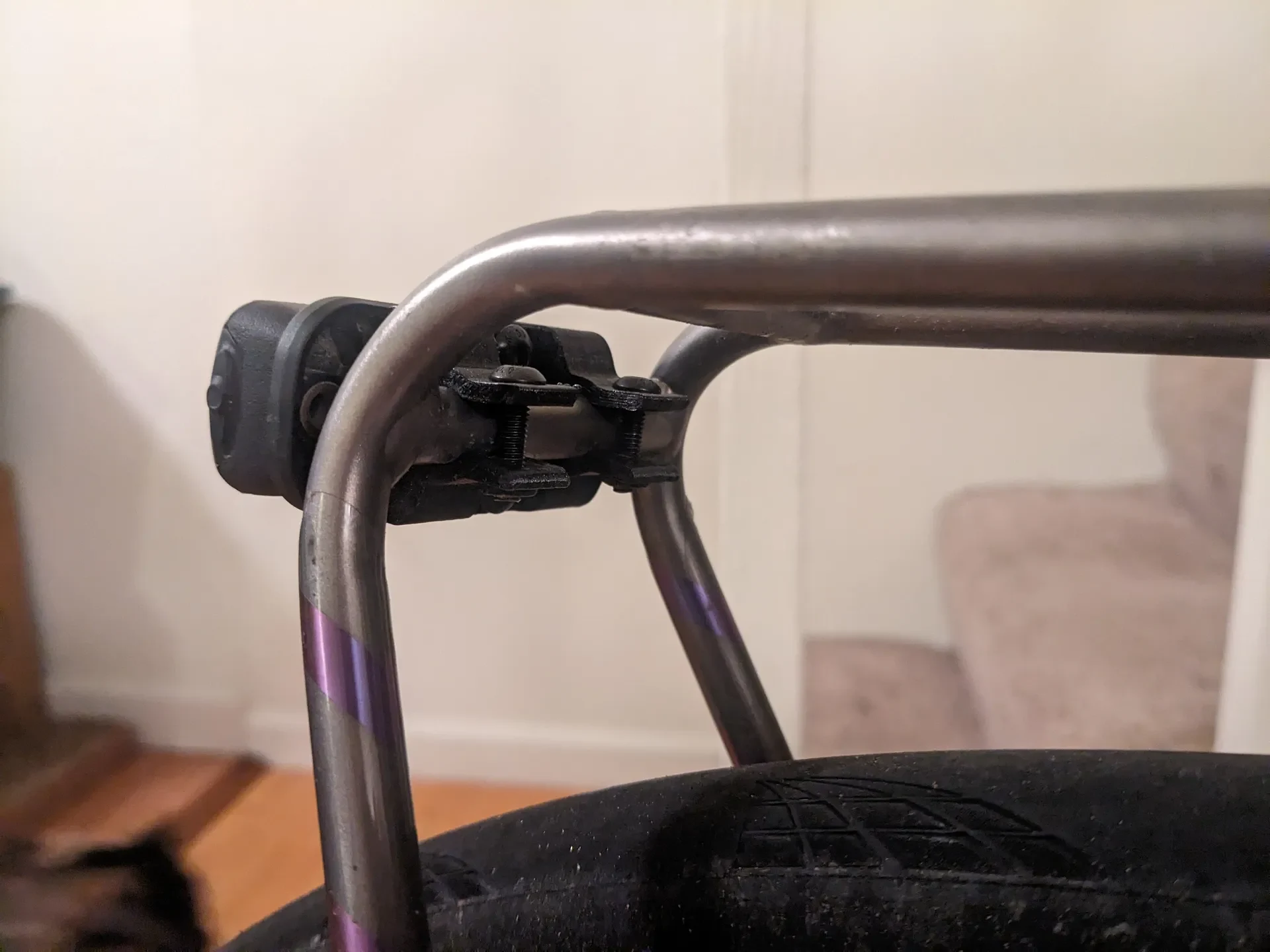

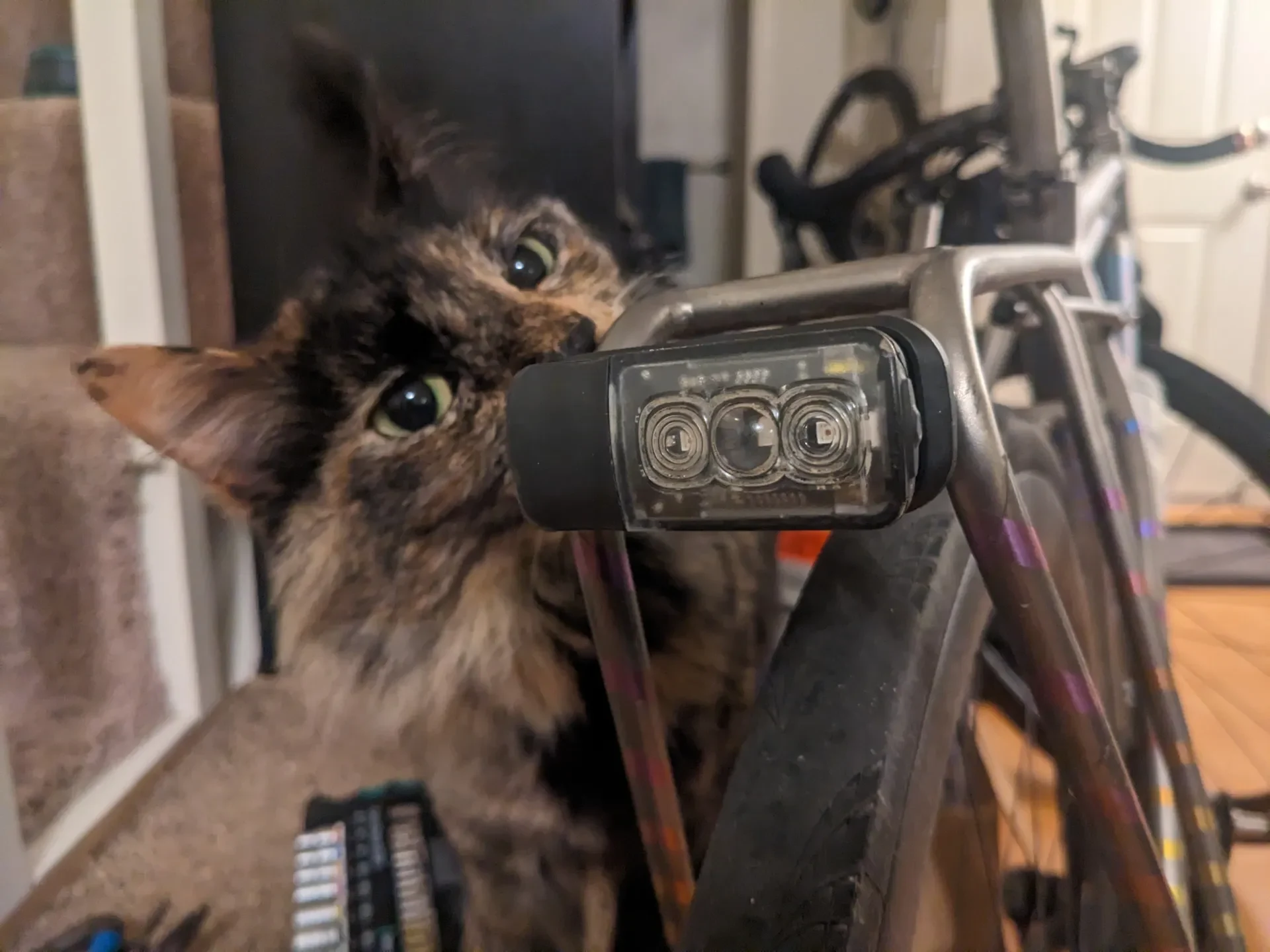

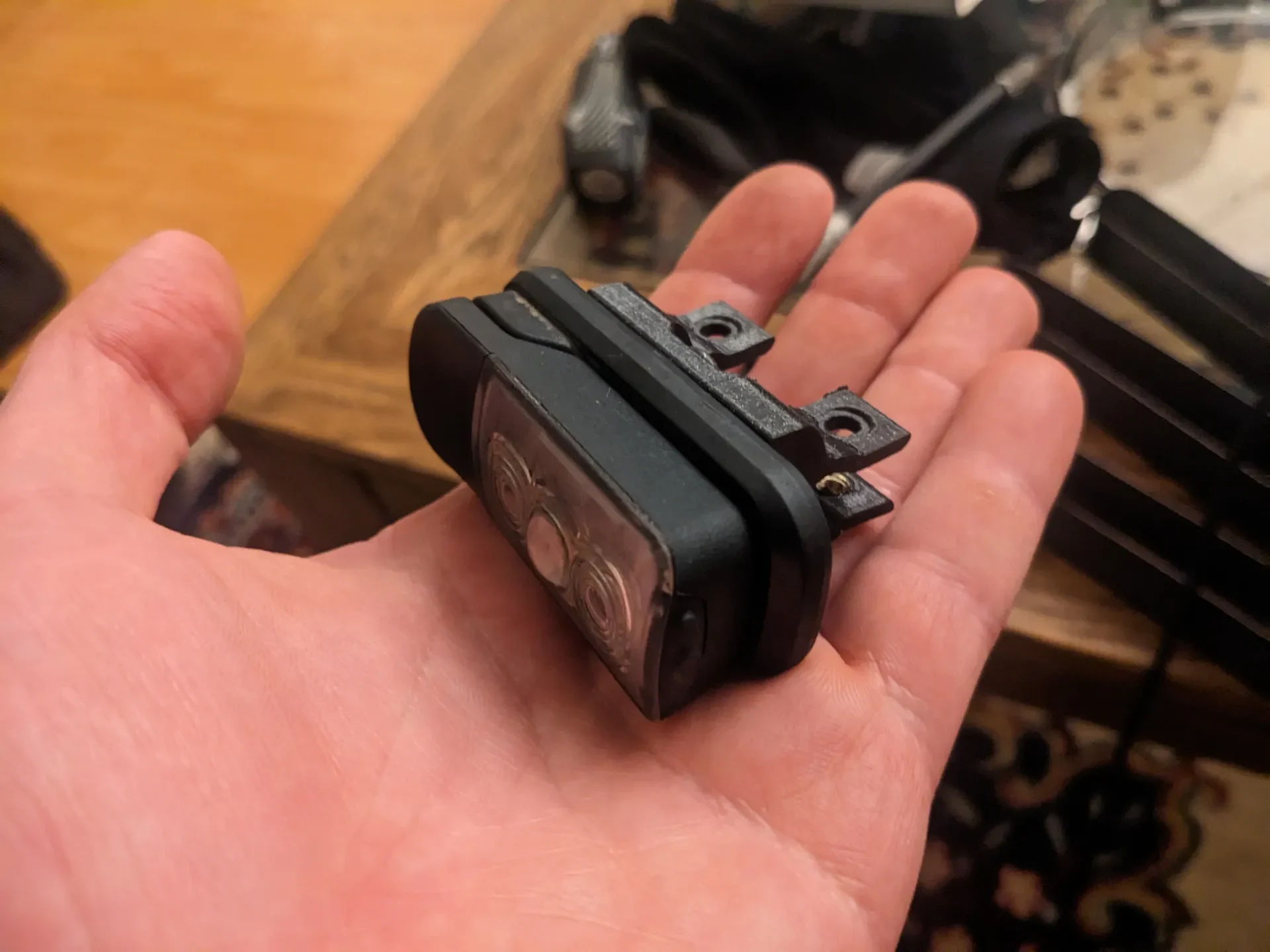

На моем велосипеде установлена ​​задняя стойка Tubus Airy, и мне хотелось бы аккуратно установить на нее задний фонарь Specialized Stix. Этот адаптер крепится к трубке диаметром 10 мм, а затем удерживается на месте с помощью двух винтов M4 со вставками для термостойки M4x4; При необходимости вы можете прикрутить к нему задний фонарь. Поскольку у крепления Stix есть небольшая деталь, торчащая сзади, у него есть канал для ее очистки.

Я рекомендую распечатать это из PETG, а не из PLA; PLA недостаточно гибок, чтобы надежно закрепить трубку. Я использовал Proto-Pasta Empire Strikes Black; установка его на трубку требует немного веры в себя. Необходимое оборудование:

2 болта M5 x 8 мм (для крепления отражателя/света к адаптеру)
2 болта M4 x 12 мм (для крепления к сто��ке)
2 резьбовые вставки для нагревательных стержней M4 x 4 мм (я проектировал против них)

Я напечатал опоры для деревьев на своем Bambu X1 Carbon. Опоры для деревьев — отстой из PETG, но что поделаешь. По крайней мере, поддерживаемая сторона не является косметической. Отпечатайте его стороной к пластине; вы хотите, чтобы гибкая ось зажима была напечатана в плоскости XY, потому что они будут изгибаться, чтобы поместиться на трубке.

Смоделировано в Onshape; вот ссылка на CAD.
