Гибкая подставка для велосипеда, замена рукава для защиты...

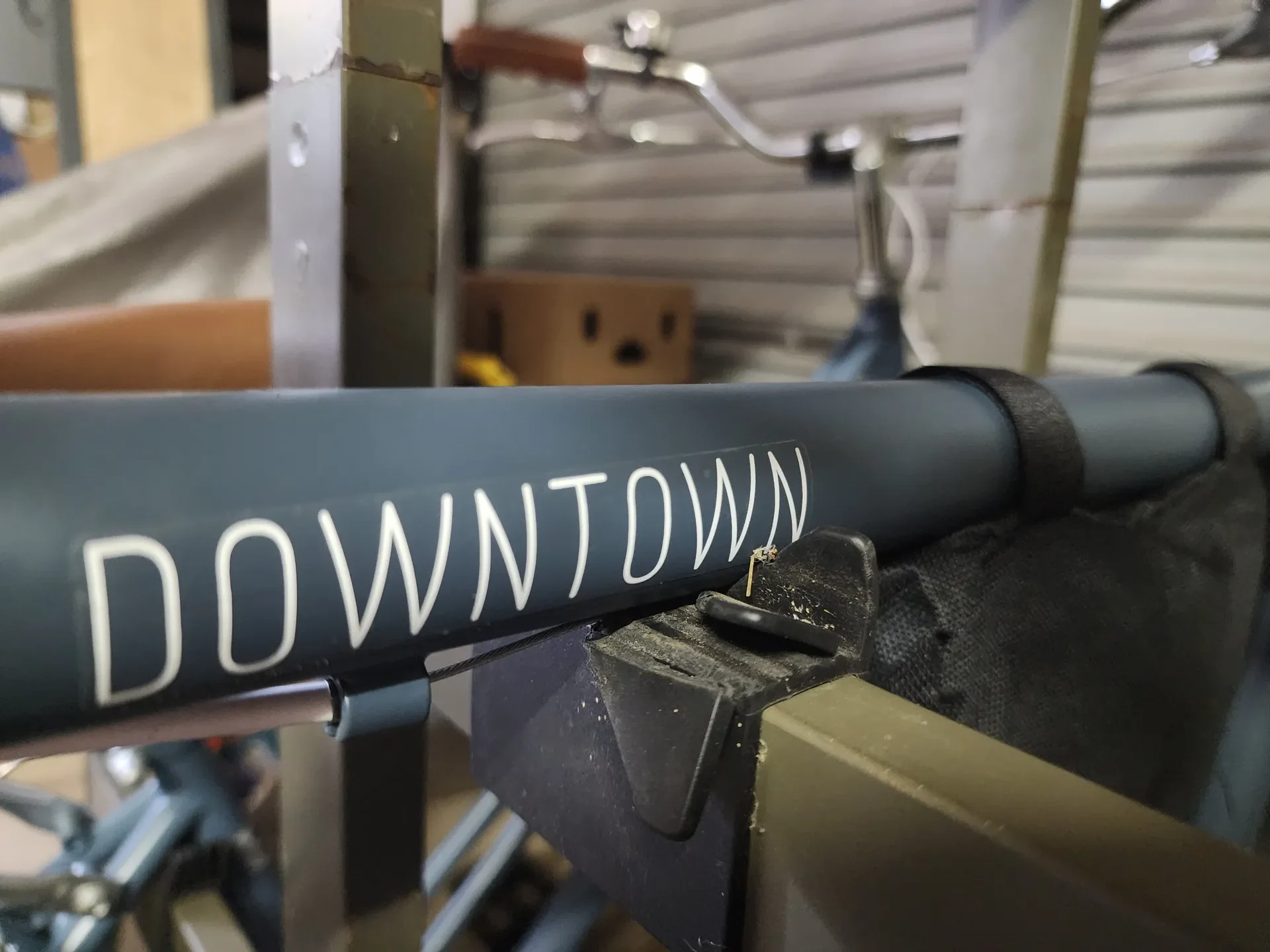

На моей подставке для нескольких велосипедов были резиновые крепления, которые защищали рамы велосипедов от износа.

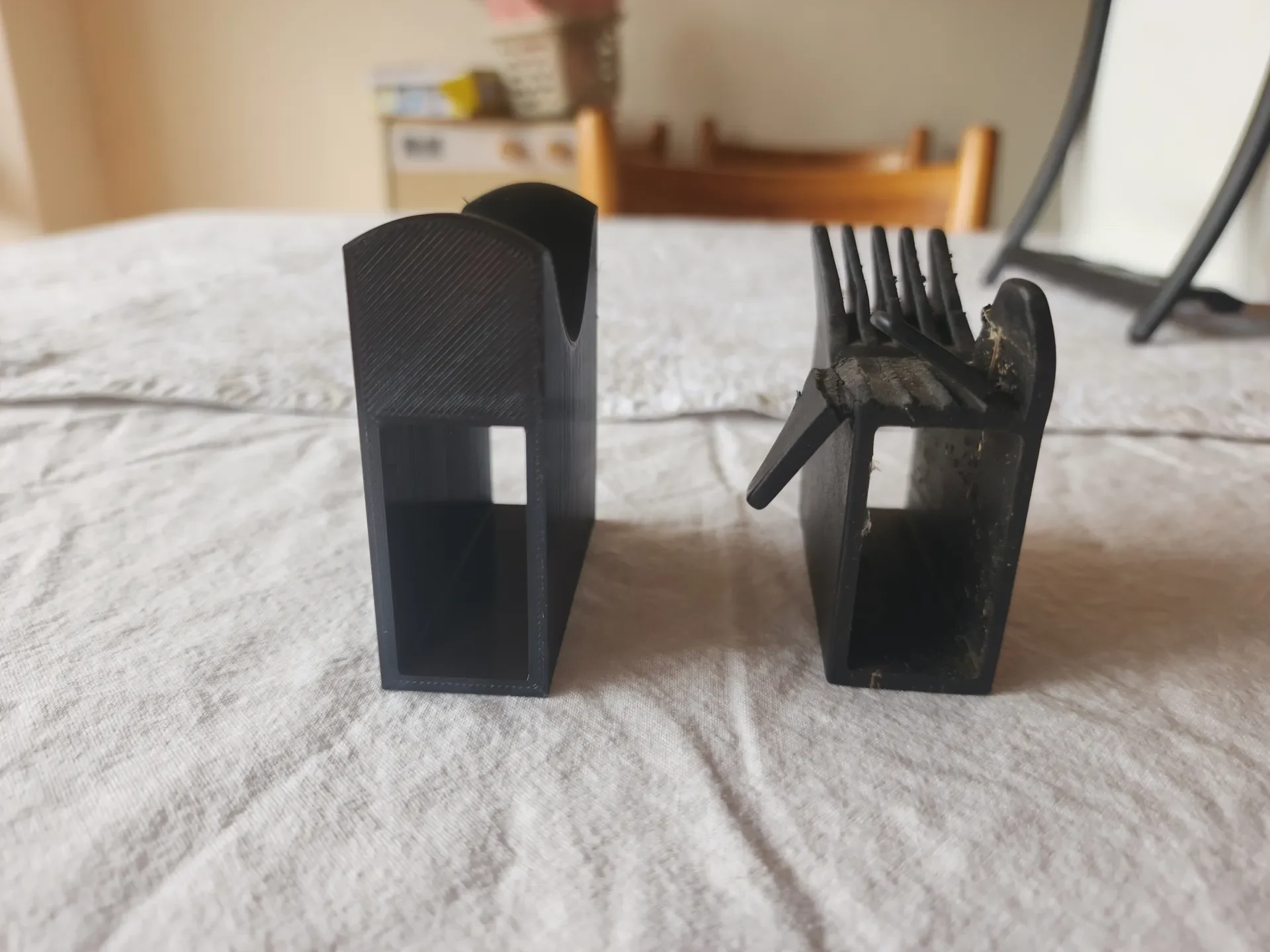

Вероятно, это произошло из-за конструкции резиновых плавников, которые перемещались вперед и назад при установке велосипеда, а затем попадали под вес велосипедов, со временем нажимая и ломая плавники.

Хотя и не совсем бесполезно, когда плавников не было, велосипеды запрыгивали на металлическую раму подставки при перемещении других велосипедов, повреждая краску и приводя к ржавчине и вмятинам.

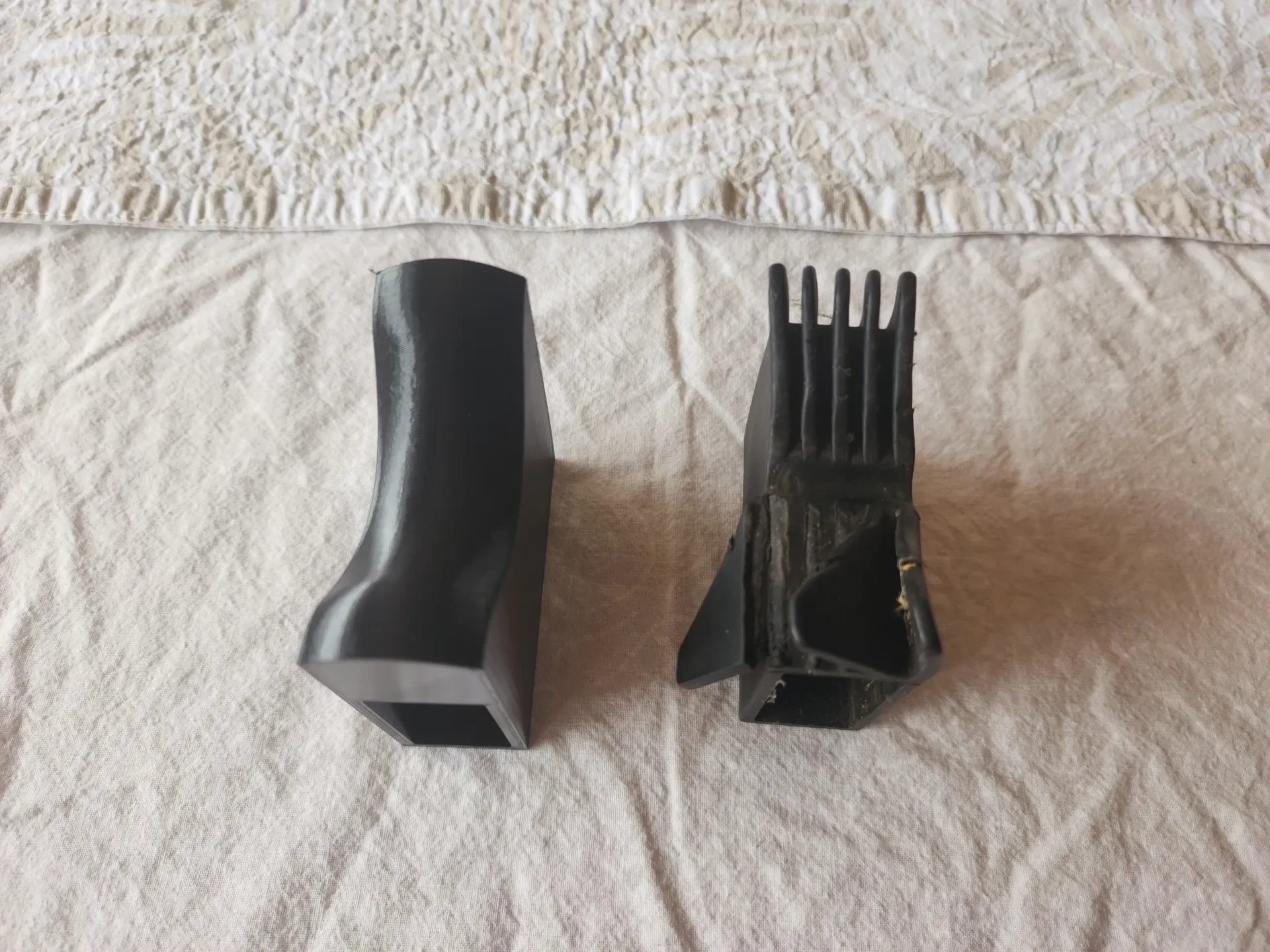

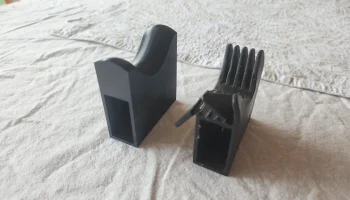

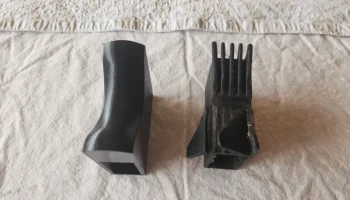

Я разработал замену, подходящую для прямоугольной полой секции рамы размером 20 x 40 мм. Моя первоначальная конструкция была относительно плоской и не обеспечивала особого податливости в центре долины, чтобы смягчить удар по раме велосипеда.

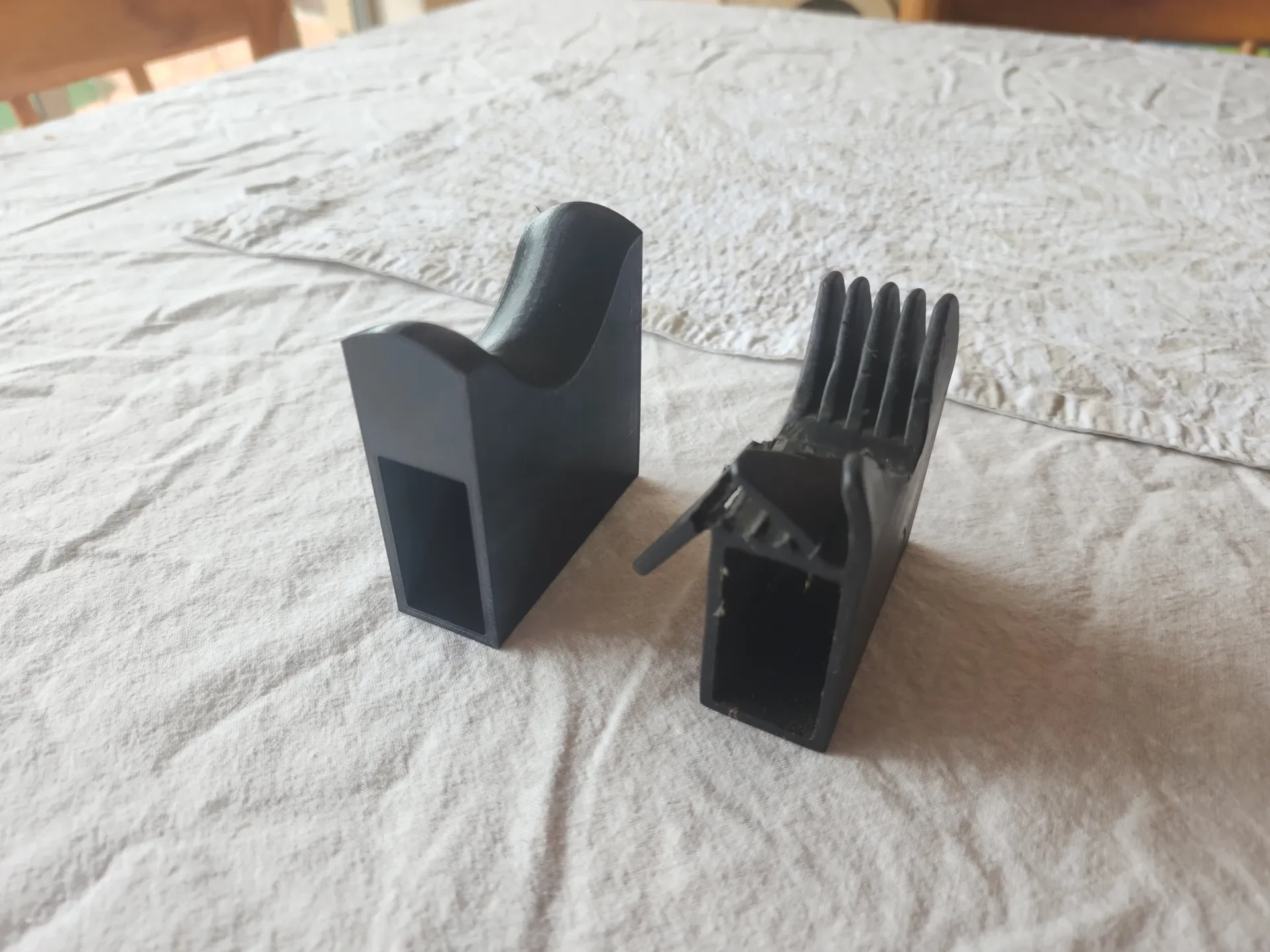

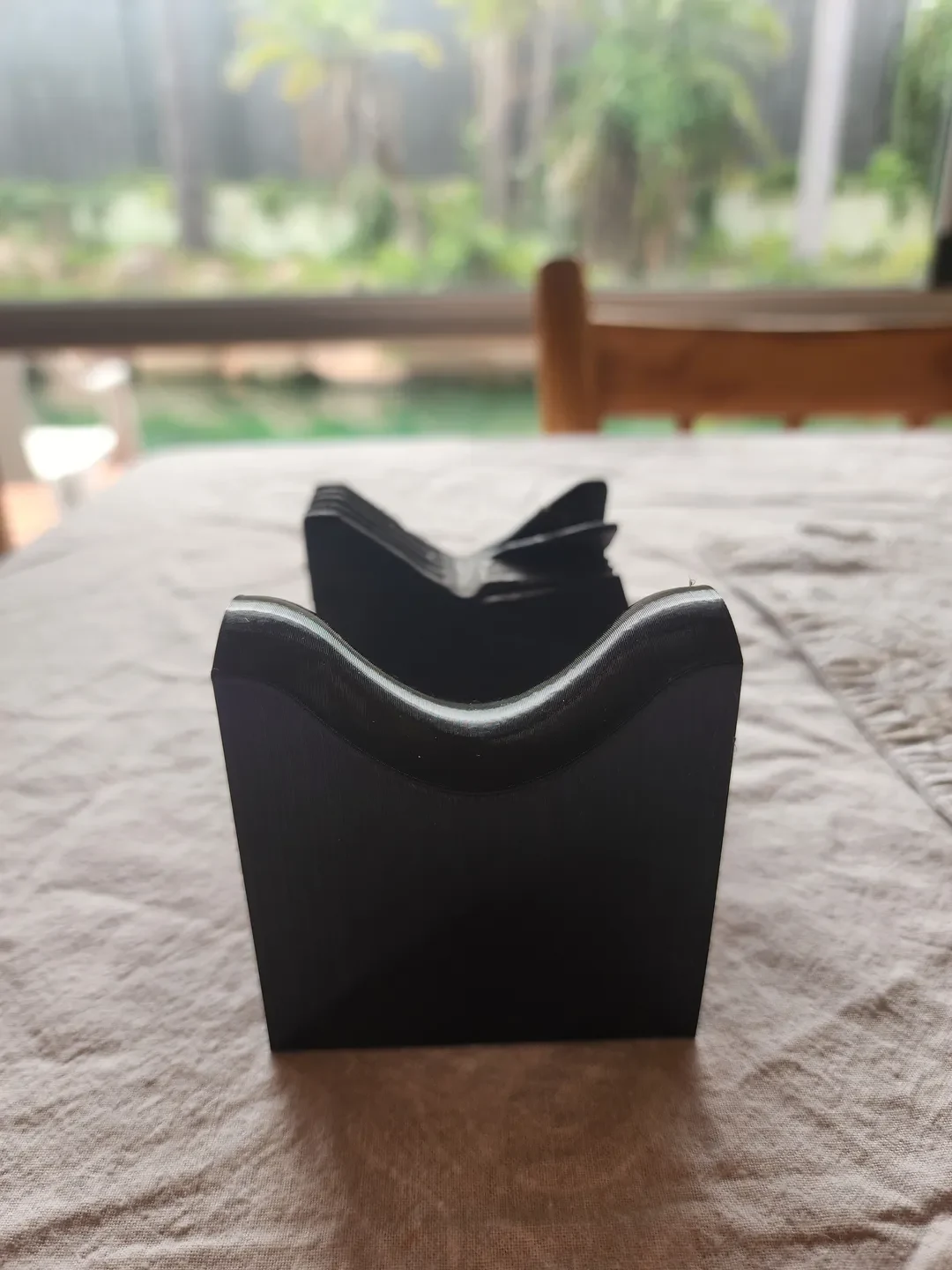

Мой пересмотренный дизайн включает выпуклый выступ, который действует как подушка и подходит для рам велосипедов под разными углами, например, для детей, у которых нет прямой верхней перекладины, и разных размеров.

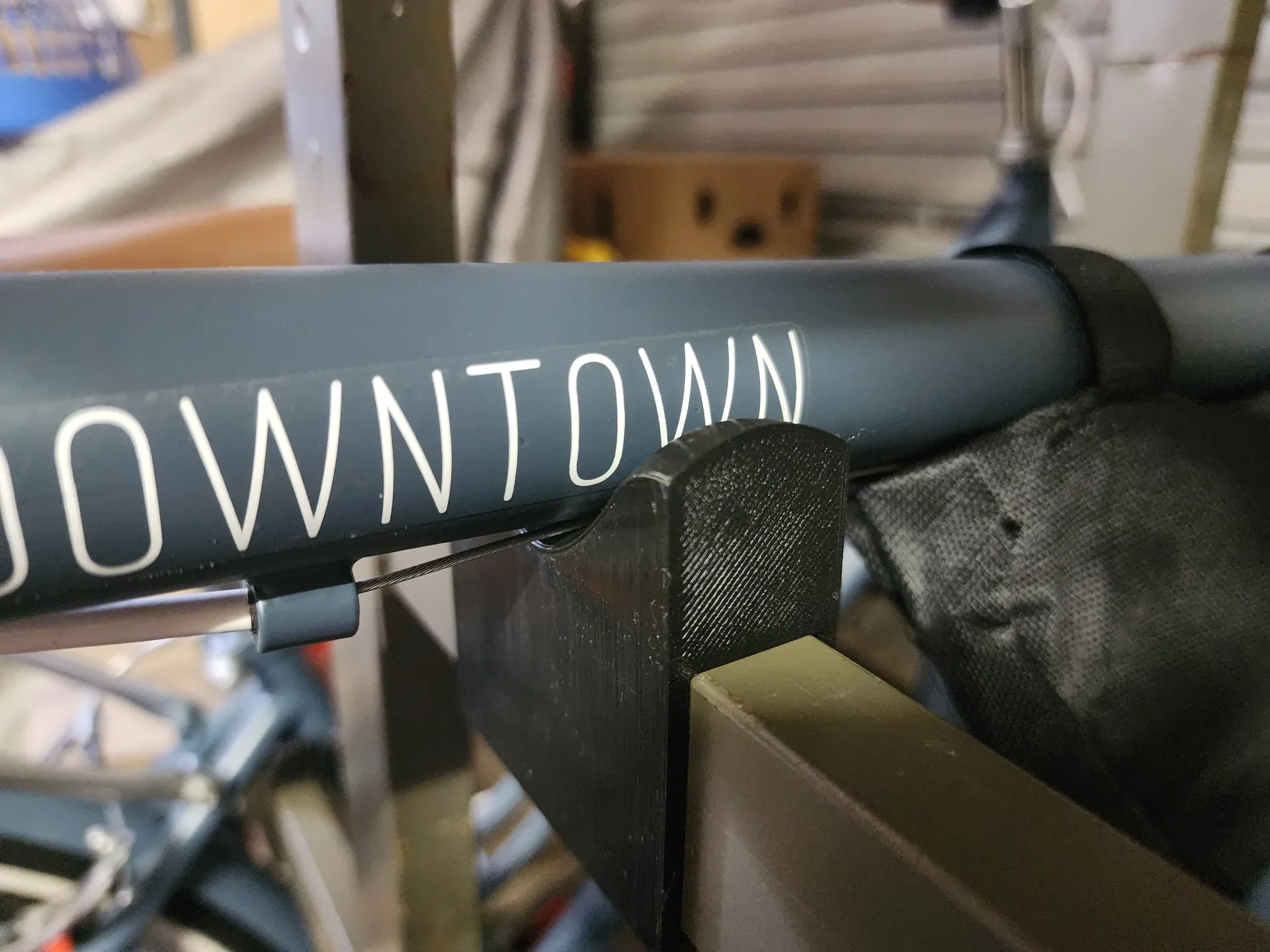

Он работает очень хорошо, и я распечатал достаточно, чтобы заменить все старые резиновые детали. Заполнение великолепно в качестве подвески в запечатанной печати.

Должна быть возможность масштабировать .STL в вашем слайсере для других размеров RHS или древесины посредством простых расчетов.

Настройки принтера ниже:

Материал: ТПУ @ высота слоя 0,2 мм.

Заполнение: должно быть достаточно высоким: 20%+, я рекомендую Gyroid, так как он несколько раз касается стен возле свесов, что обеспечивает более чистую печать.

Поддерживает: NIL, если напечатано на боковой стороне отверстием вверх.

Примечания: Неизношенное сопло и небольшое снижение скорости для выступов помогут получить чистый отпечаток, как я убедился на собственном горьком опыте.

Включен файл Fusion 360.

ПРИМЕЧАНИЕ. Мне сообщили, что это может быть багажник марки Thule. Если можете подтвердить, дайте мне знать!
