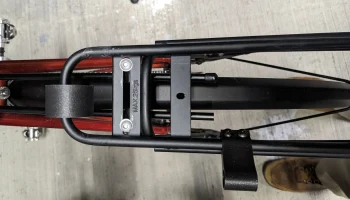

Система крепления велосипедной стойки с U-образным замком...

система крепления U Lock к багажнику для велосипеда. вам, вероятно, потребуется изменить диаметр стойки/дуги/цилиндра и длину промежутков, чтобы они соответствовали вашему замку. (Я включил STL, относящиеся к имеющемуся у меня главному замку U-Lock).

Для использования параметрической модели важными условиями являются:

Скоба — это изогнутый стержень из металла, образующий букву U.

Цилиндр — это цилиндр, который удерживает запирающий механизм, и место, в котором фиксируется дужка.

Для использования параметрической модели важными параметрами являются:

GapSize — контролирует расстояние от центра крепления стойки до центра крепления предметов (т.е. расстояние от стойки до дужки). возможно, вам придется повозиться с этим в зависимости от ширины дужки

RackTubeDiameter — это диа��етр трубки, в которой крепление будет фиксироваться на вашей грузовой стойке.

shackleDiameter — это диаметр дужки. Примечание: здесь, вероятно, дайте себе допуск 0,1-0,25 мм, потому что ваш велосипедный замок расширяется или сжимается с другой скоростью, чем PLA, при разных температурах.

CylinderDiameter — это диаметр цилиндра. Примечание: ваш цилиндр нужно будет вставить в это отверстие. место, где скоба фиксируется в цилиндре, обычно имеет втулку вокруг нее, обязательно включите ее в свои измерения.

rackOpeningFraction — управляет размером открытия запирающих колец. сейчас он установлен на уровне 0,5 (он может варьироваться от 0 до 1). вам не нужно прикасаться к этому, но если вам нужно, чтобы запирающее кольцо было более/менее открытым, вы можете это отрегулировать.

глубина — контролирует длину деталей.

Инструкции по печати:

Распечатайте один держатель дужки и один держатель цилиндра (убедитесь, что вы правильно подобрали их размер).

Я использовал PLA, при толщине стенки 1,5 мм не должно быть никакого заполнения, а также нужны только опоры вокруг отверстий стопорного воротника (я использовал органические опоры, и их было легко снять). обязательно переверните модель на бок, чтобы большие ��тверстия не нуждались в опорах.

Инструкции по сборке:

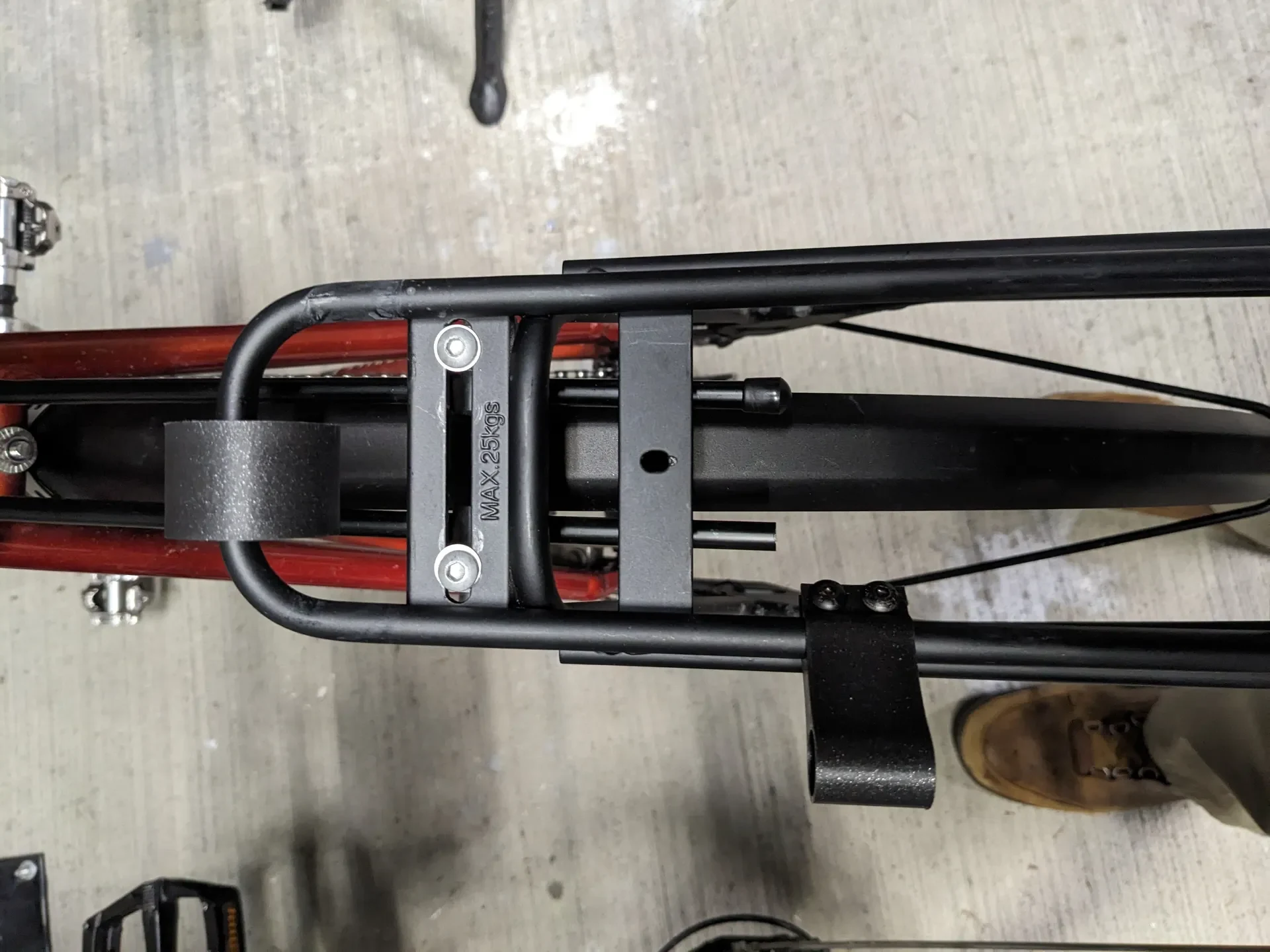

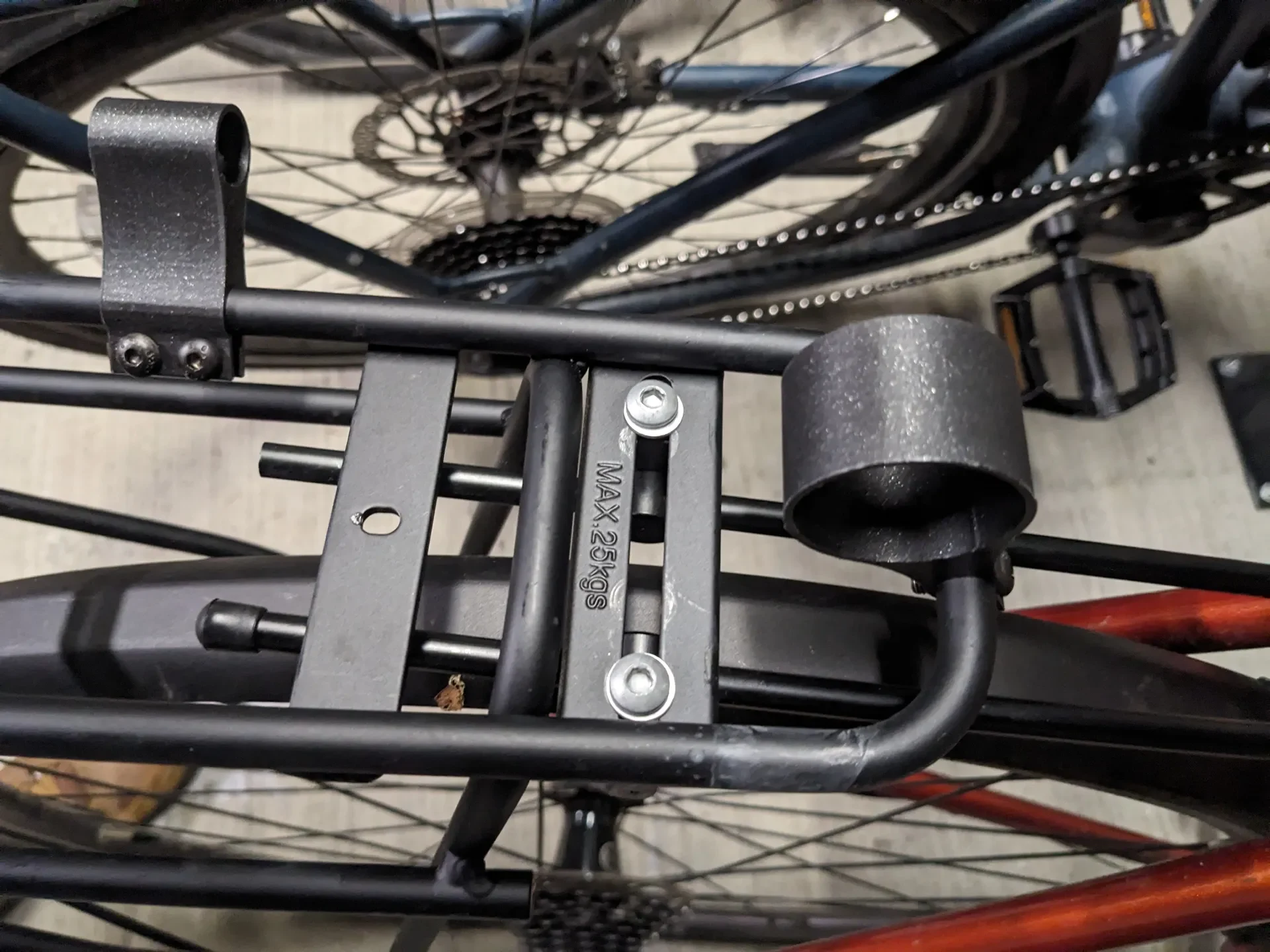

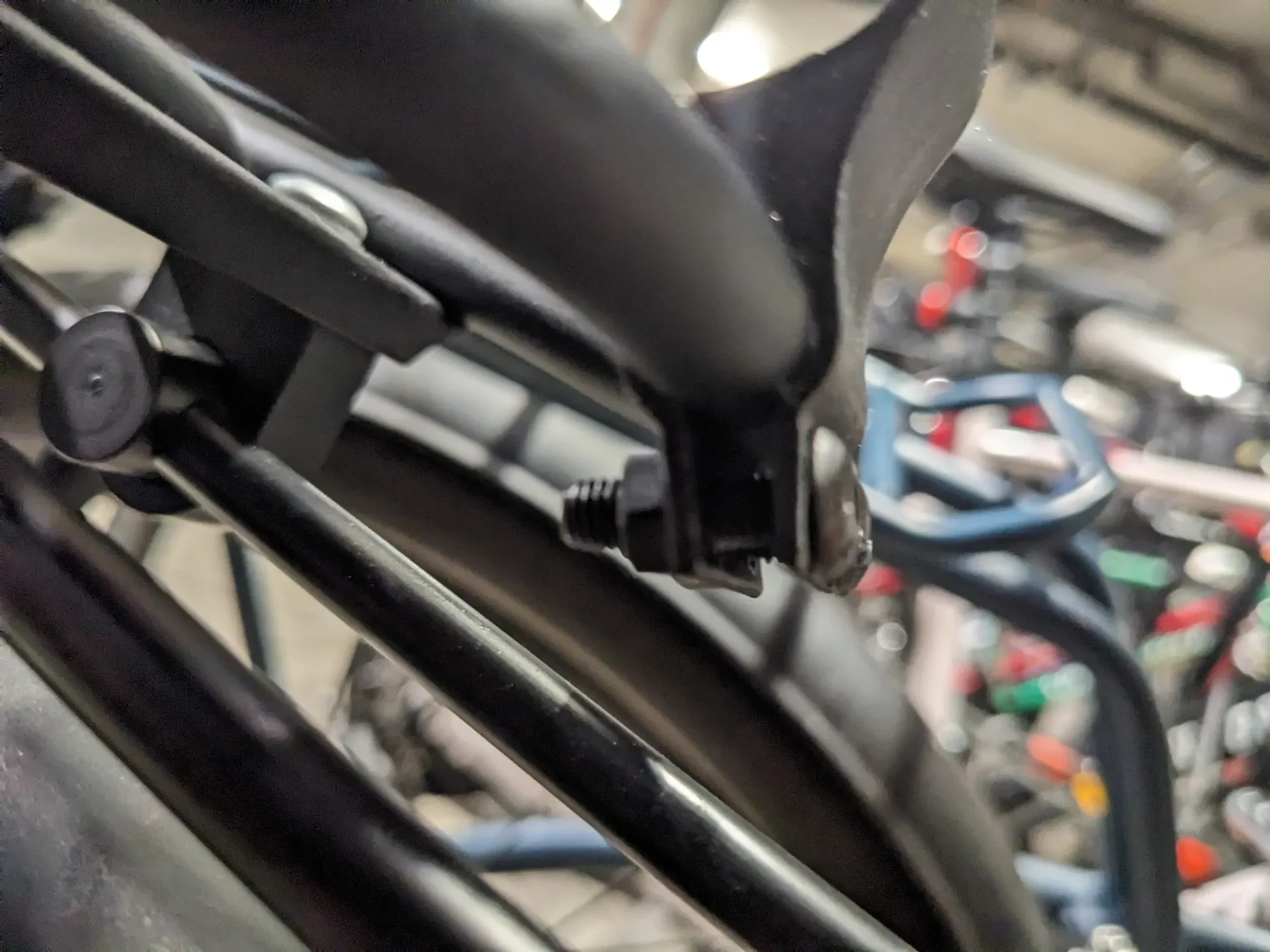

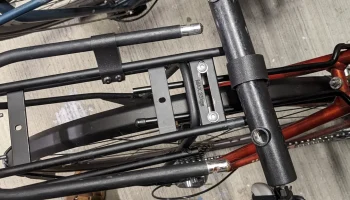

Возьмите держатель баллона и закрепите его либо в самой передней части (рядом с сиденьем), либо в самой задней части грузовой стойки. поместите держатель скобы где-нибудь сбоку от стойки. затем возьмите 5-метровые винты/гайки и затяните стопорное кольцо (я бы не стал затягивать их настолько сильно, чтобы они не могли двигаться, но я бы затянул их до такой степени, что им будет трудно двигаться).

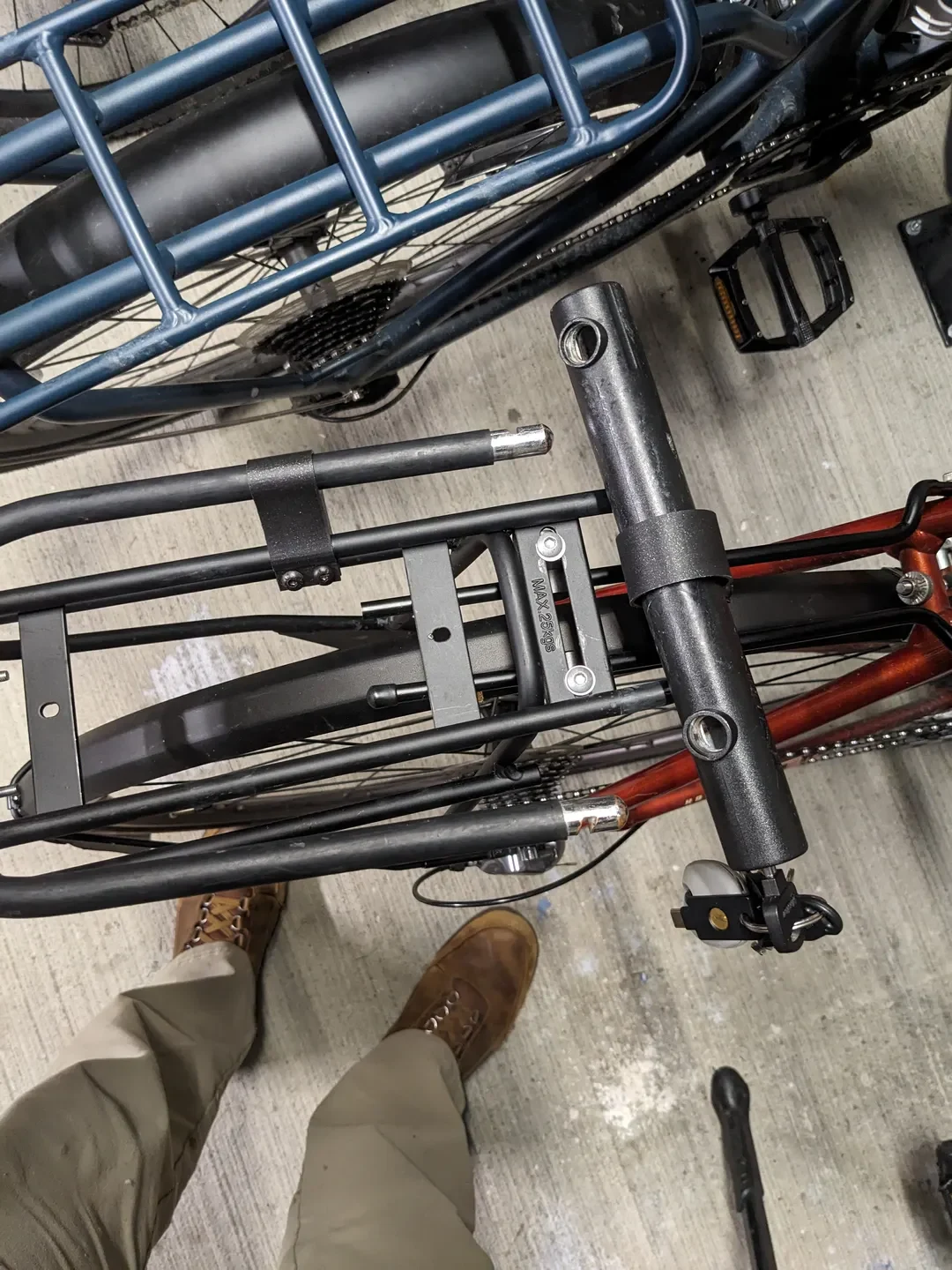

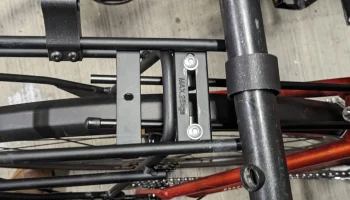

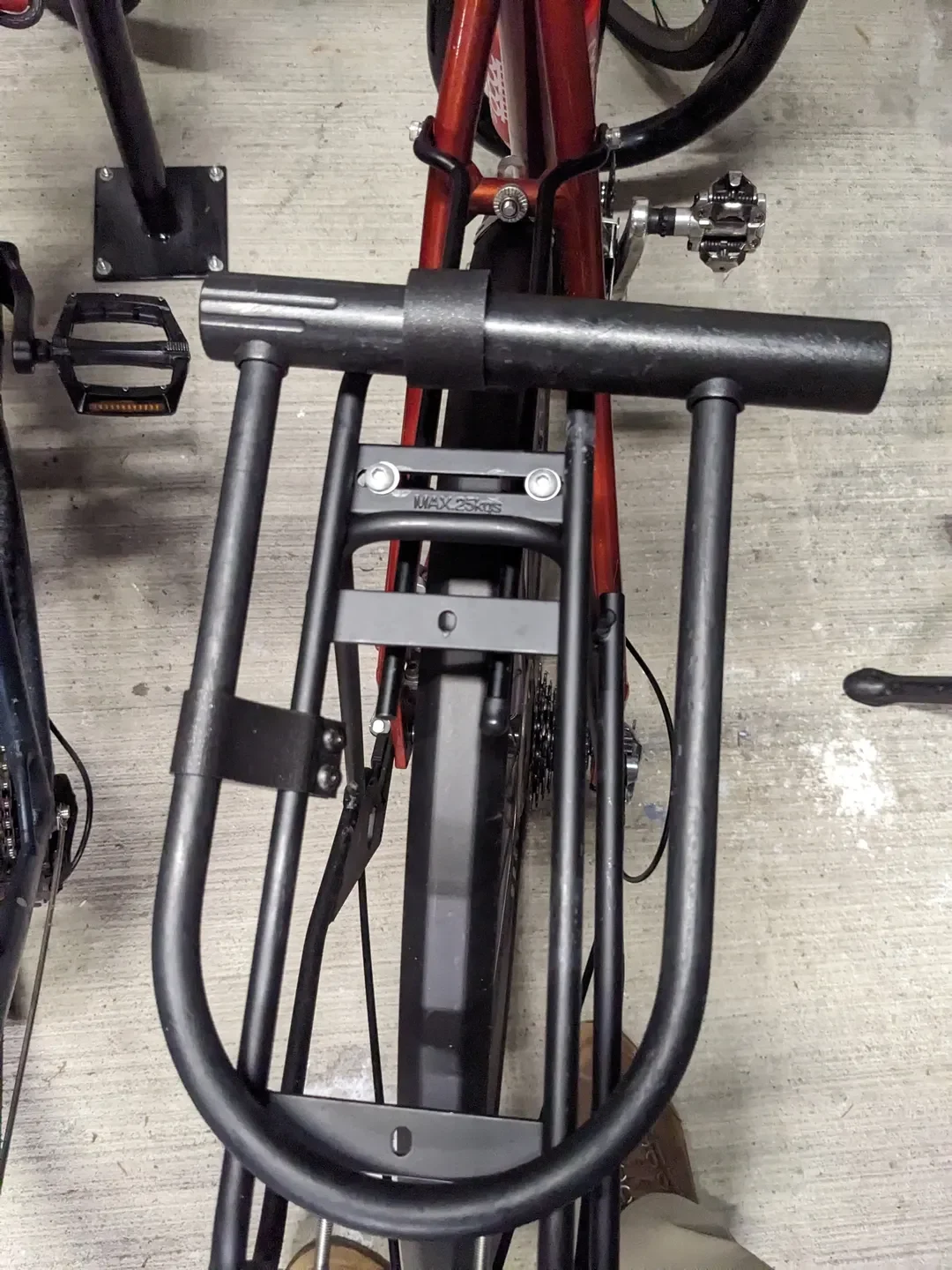

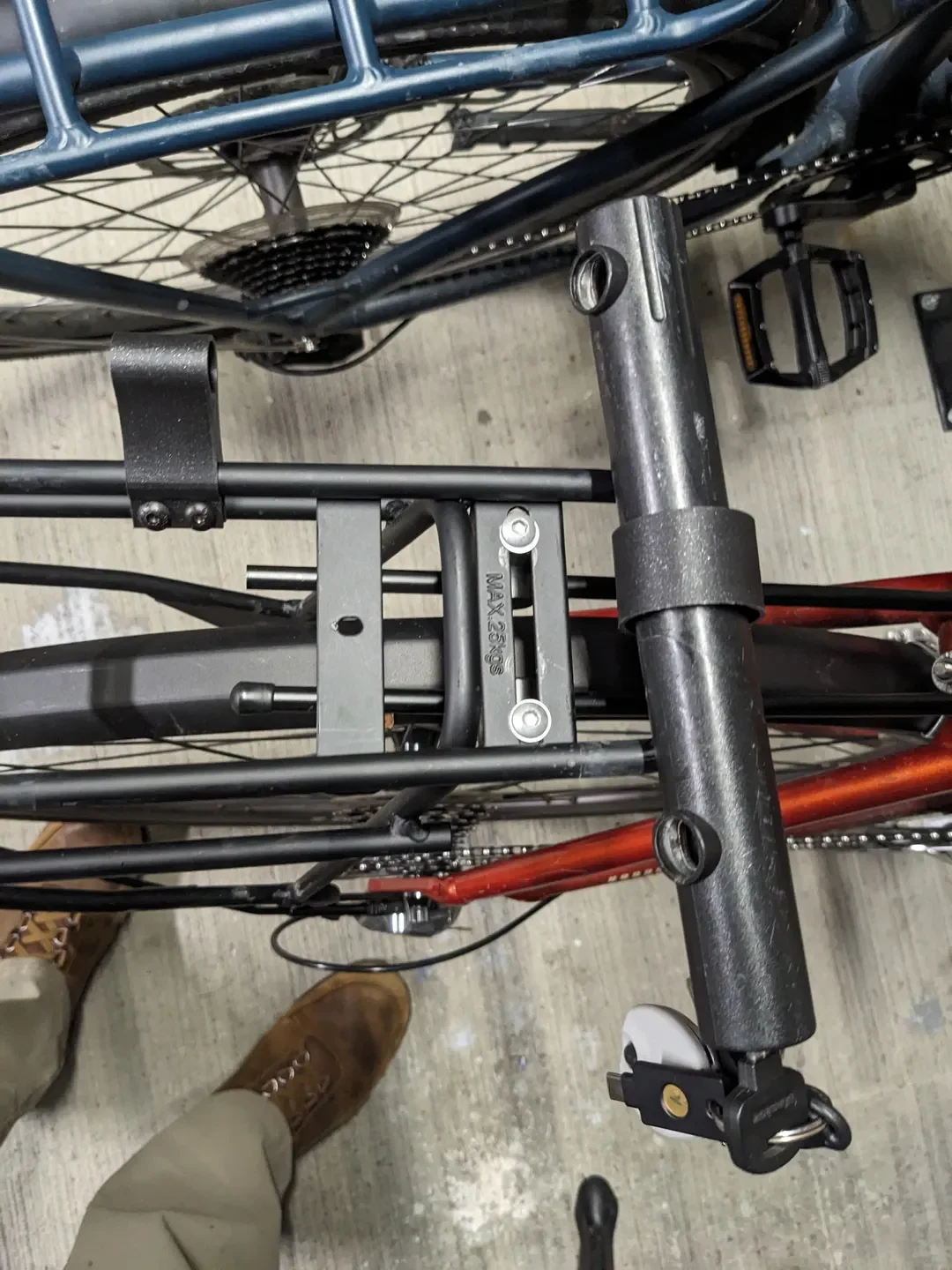

Чтобы установить замок, сначала проденьте цилиндр через держатель цилиндра, затем проденьте дужку через держатель дужки, затем соедините дужку с замком.
