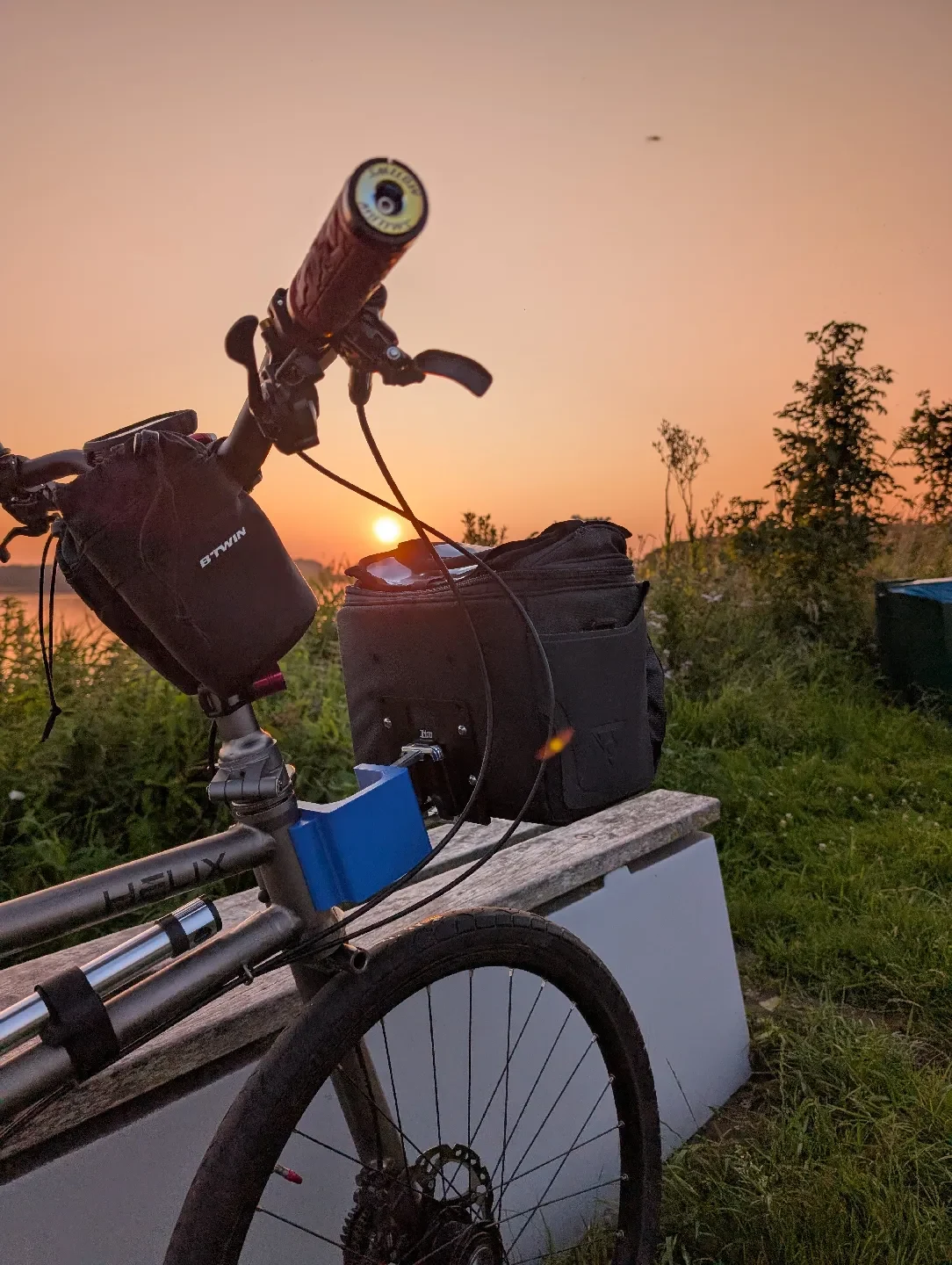

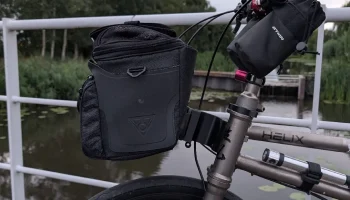

Складной велосипед Helix на переднем багажнике Brompton...

Версия 2 теперь доступна со встроенным передним несущим блоком Brompton.

Спустя 5 лет Helix по-прежнему не хочет выпускать переднее крепление; поэтому я беру дело в свои руки.

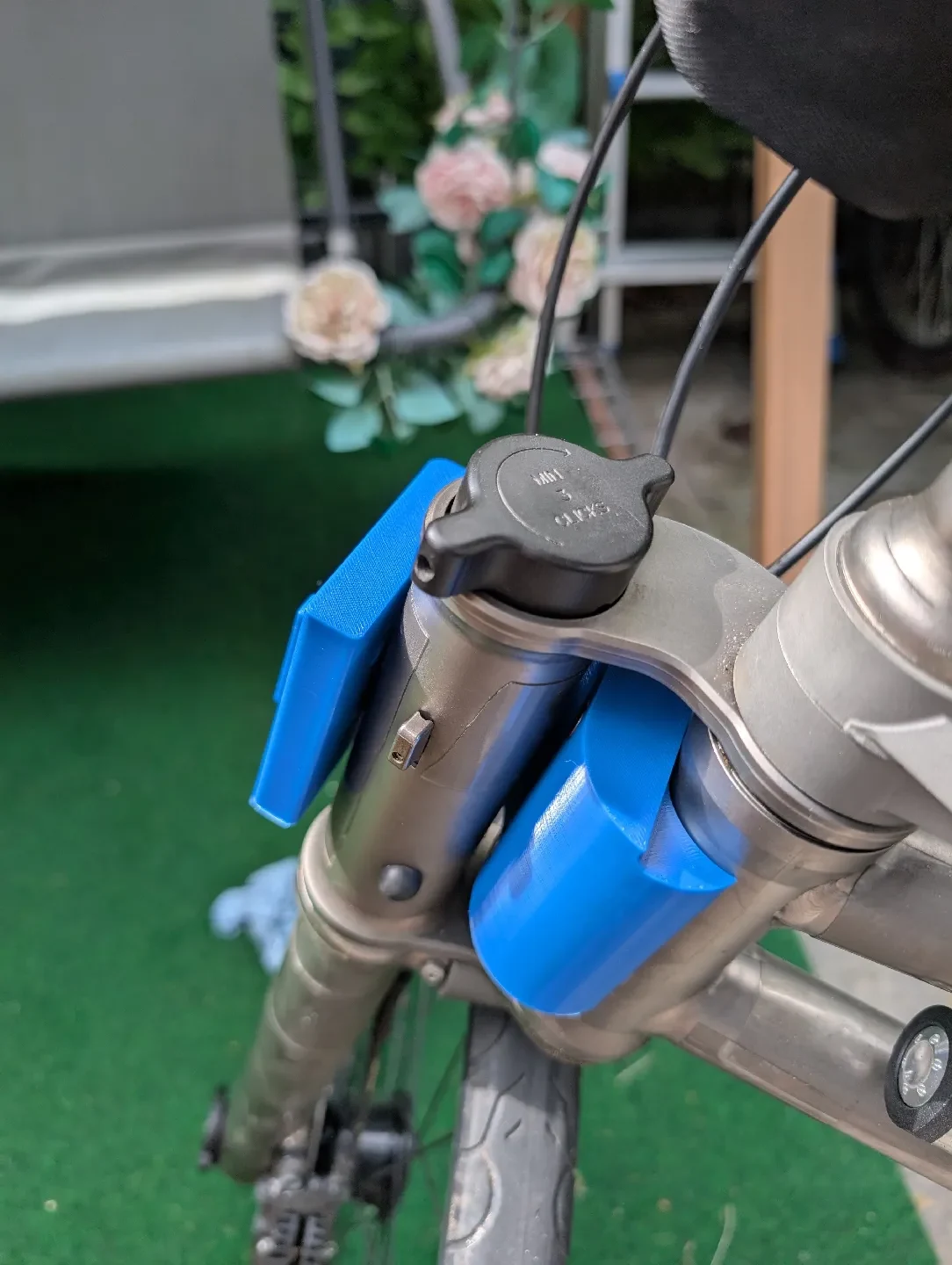

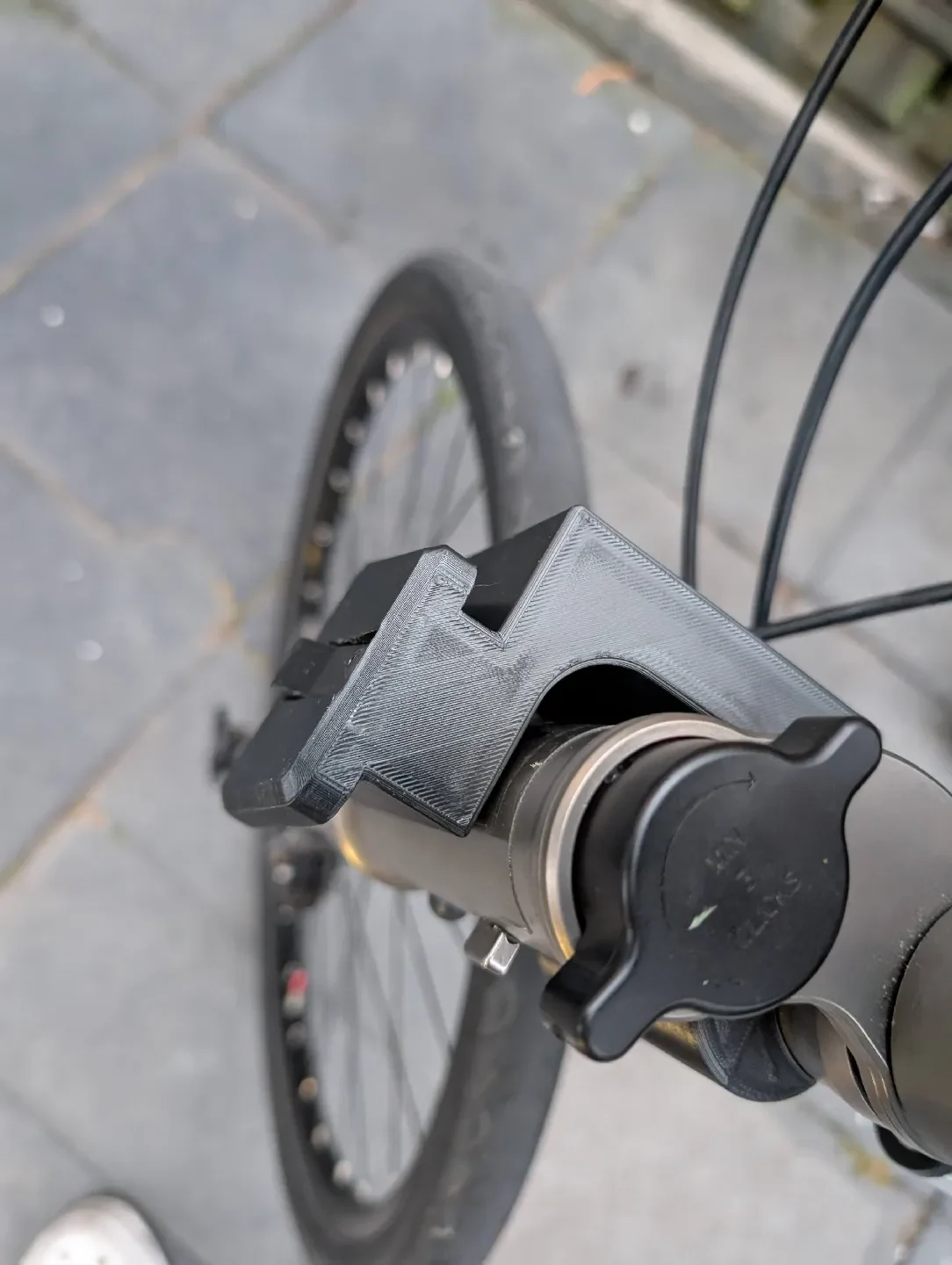

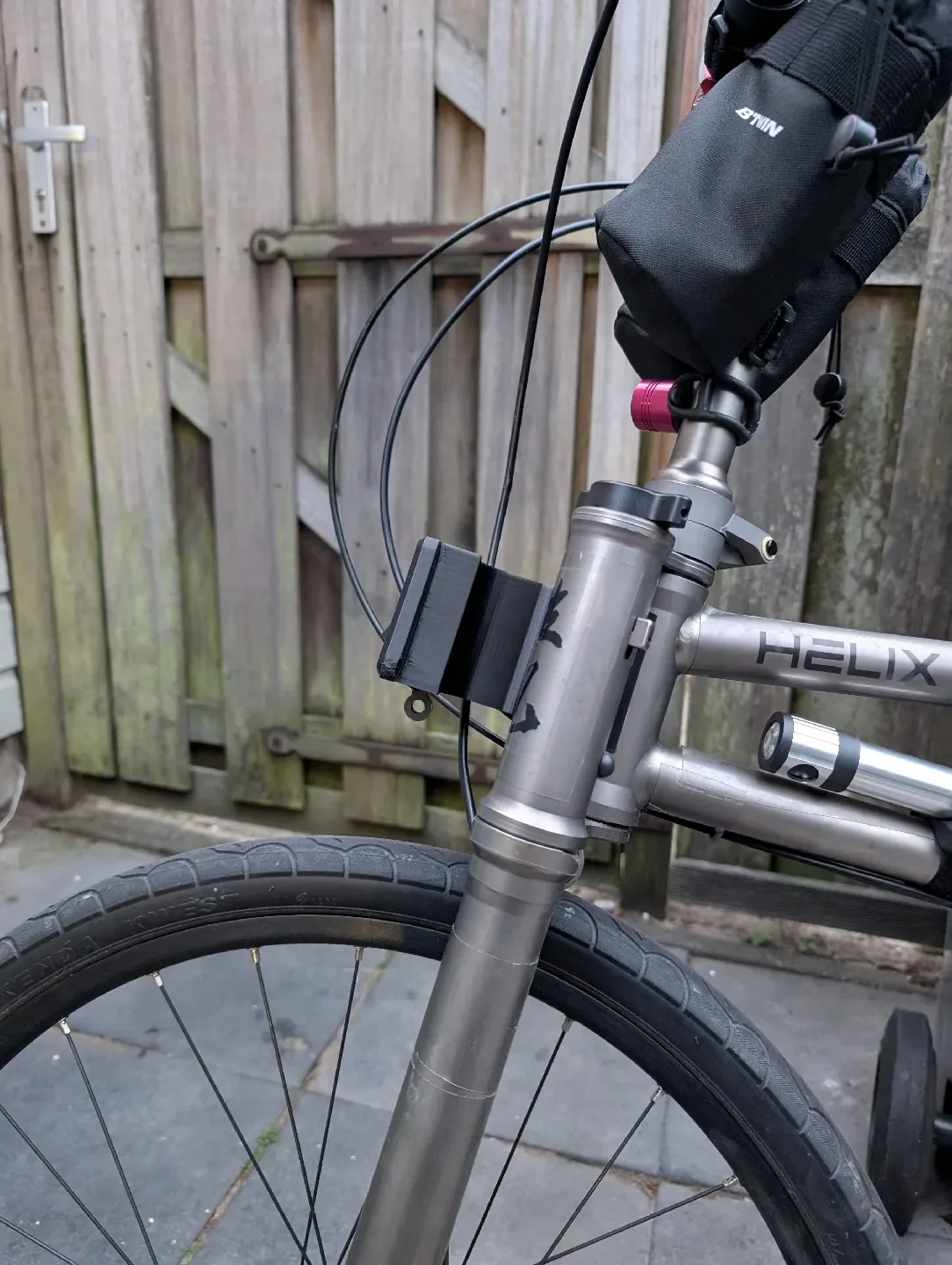

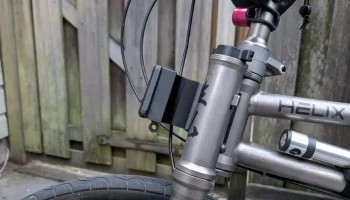

Это бета-версия преобразователя блоков переднего несущего элемента Helix в Brompton. На данный момент я проехал около 40 км. Крепление PLA+ каким-то образом сохранилось. Поэтому я отпускаю его.

Используйте его на свой страх и риск!!! Это крепление может сломаться или сломаться за секунду!!!

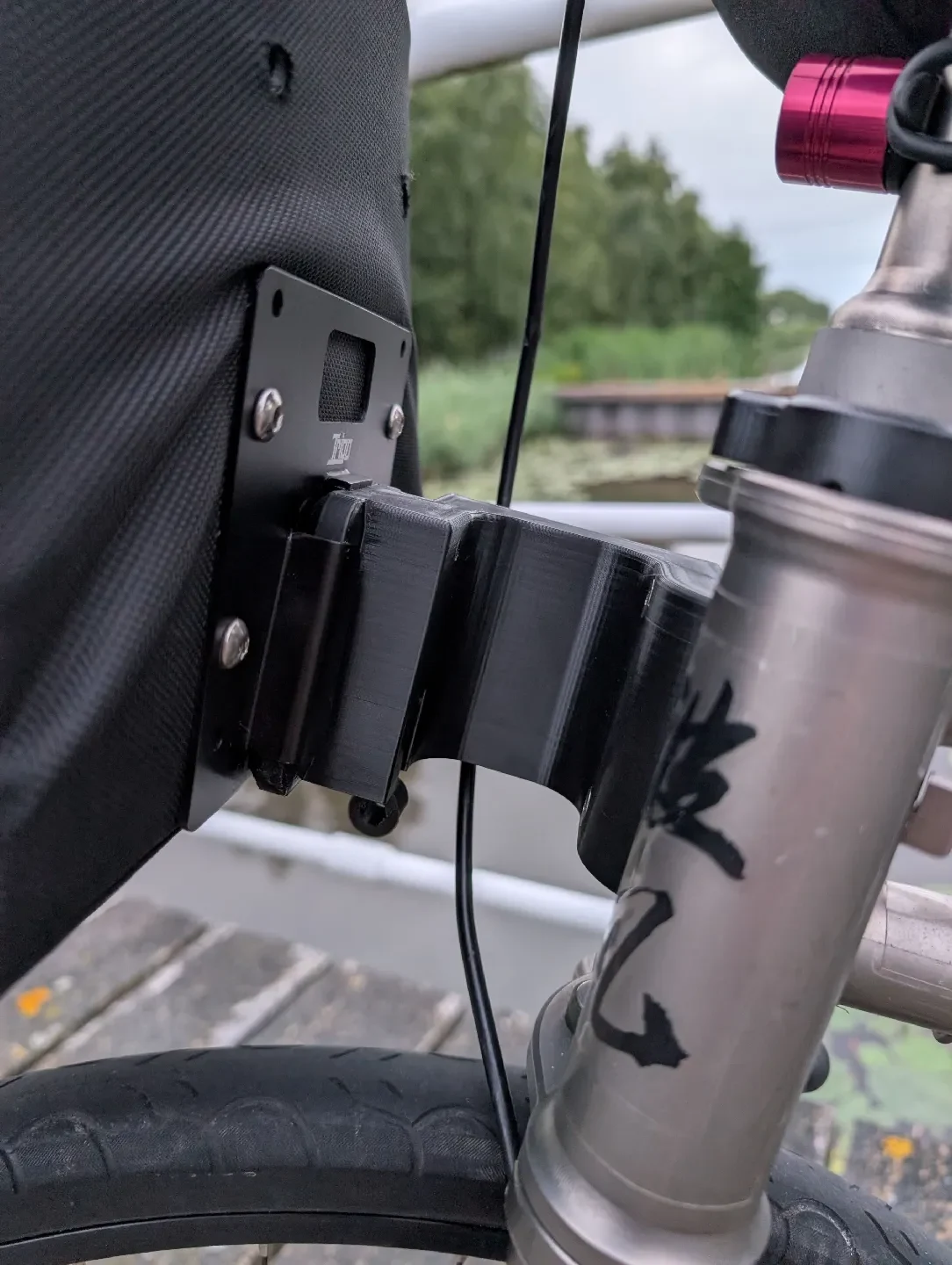

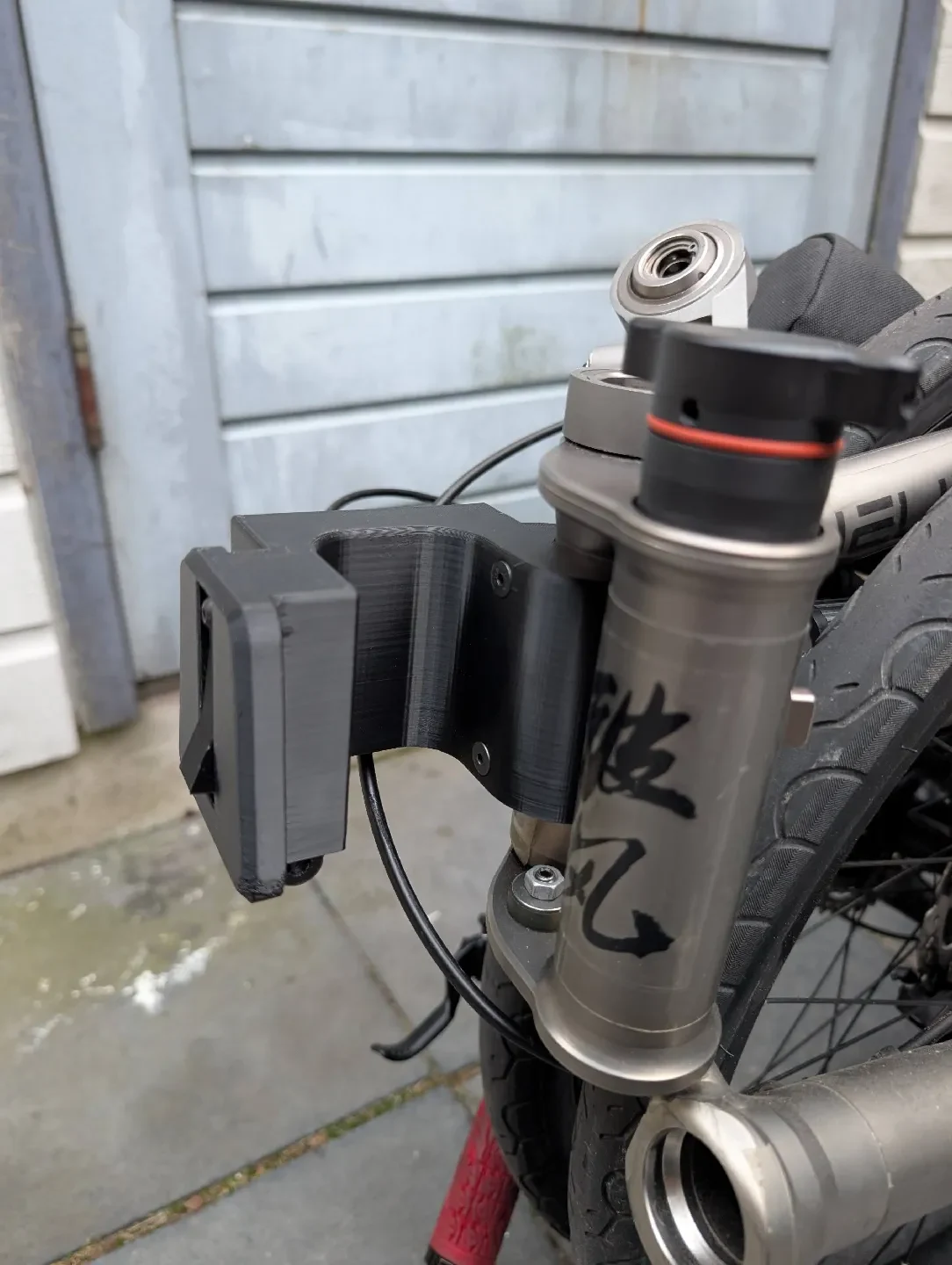

Крепление V1 предназначено для использования с блоком стороннего производителя; правда, официальный блок тоже должен работать, но к нему понадобится длинный винт.

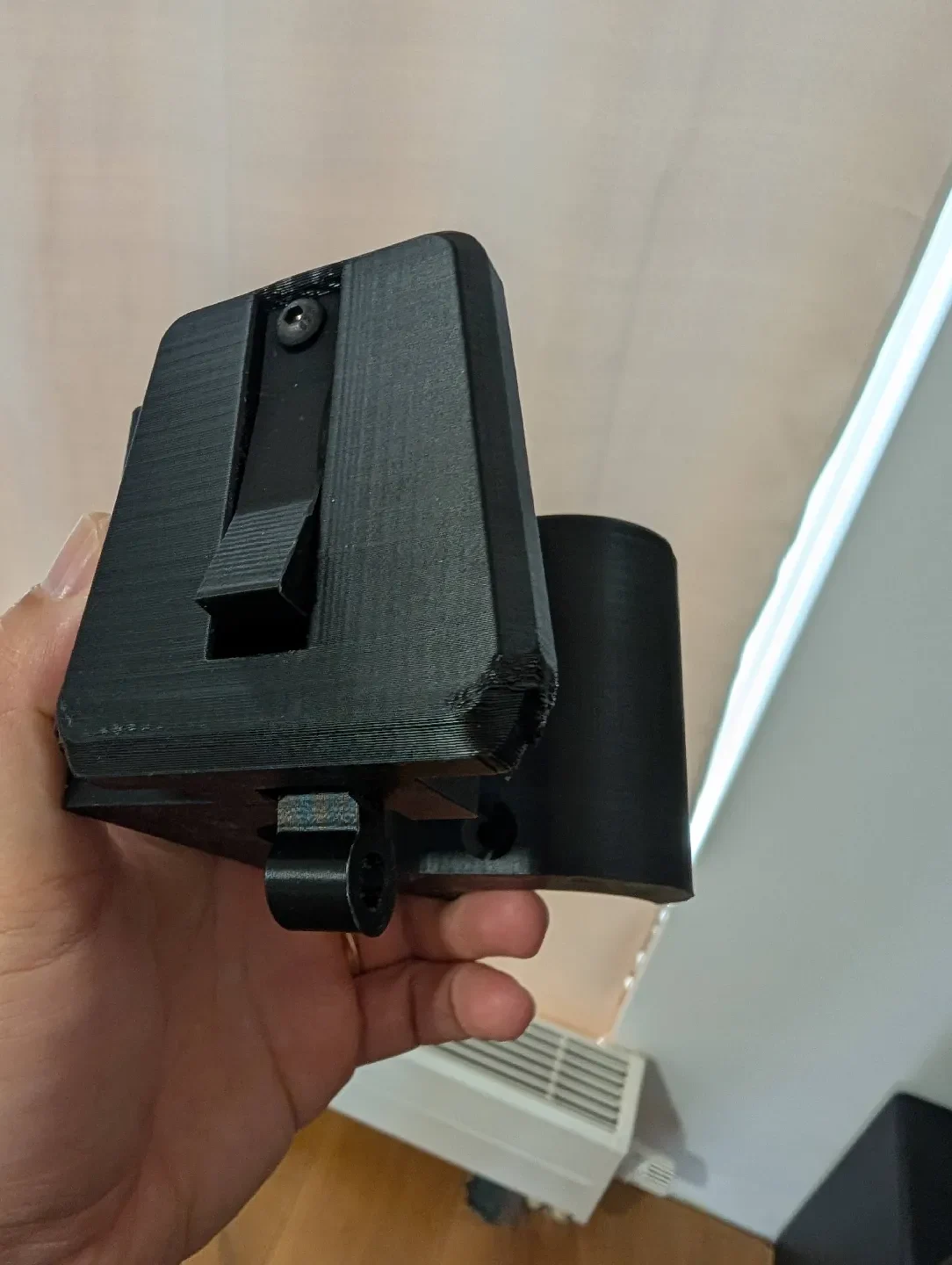

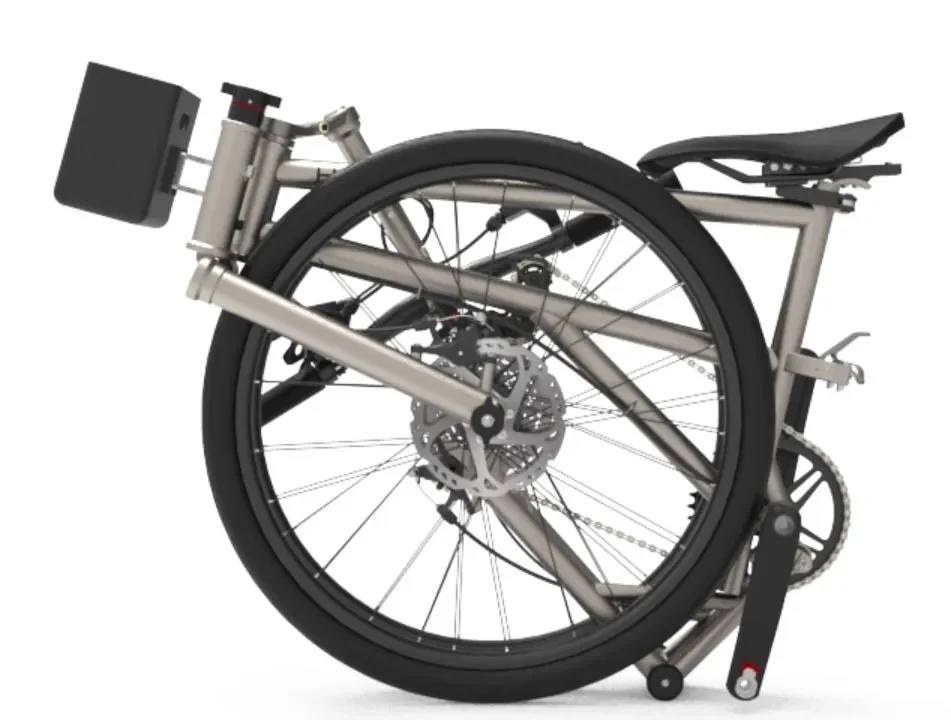

V2 имеет встроенный несущий блок, вам не нужно покупать сторонний блок.

Вам также понадобится:

4 винта с потайной головкой M5x25 мм.
1 винт M4x10 мм (для v2)
2 гайки М5

Вам следует распечатать одно из этого для винта.

Для V1: В профиле печати вы можете видеть, что я поставил крепление под углом. Это для максимального слоя клея. Крепление 100% защелкнется, если вы распечатаете его ро��но, поскольку винт будет действовать как рычаг и разъединит отпечаток.

Для V2: мы можем распечатать крепление в плоском виде, поскольку у нас нет винта спереди.

Какую нить использовать? Вам нужно что-то с хорошей адгезией слоя, хорошей ударопрочностью и некоторой гибкостью. Прочность не так уж важна из-за моей конструкции с завышенной толщиной.

Для V1: Не используйте ABS/ASA, так как они имеют очень плохую адгезию слоя; в моем тесте они ломаются очень быстро. Я собираюсь попробовать легкий PA, характеристики выглядят хорошо.

Для V2: Протестировано с ABS и PA, работает отлично. Не используйте PETG с вертикальными трещинами.
