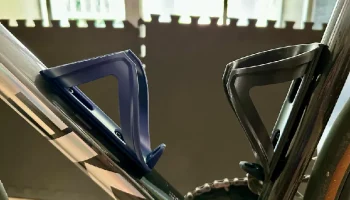

Клетка для бутылки с водой на велосипеде (высокая) V3...

Мотивация

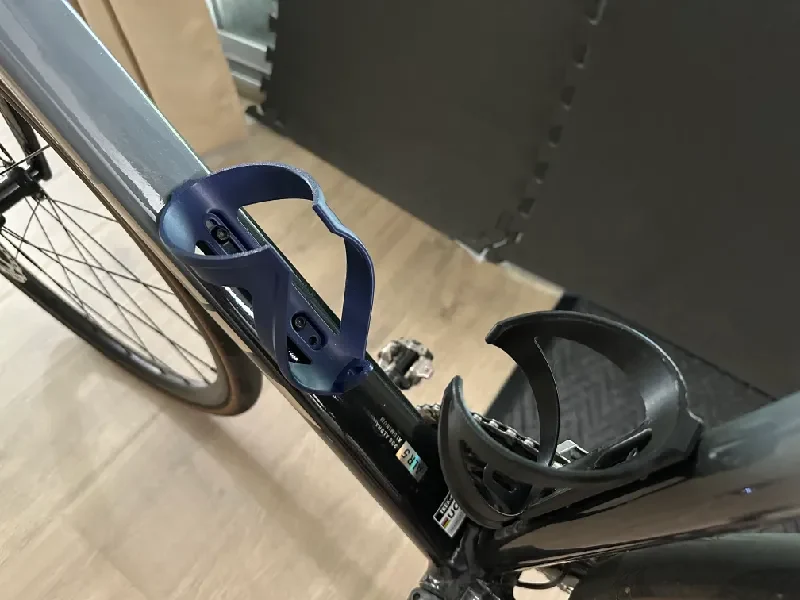

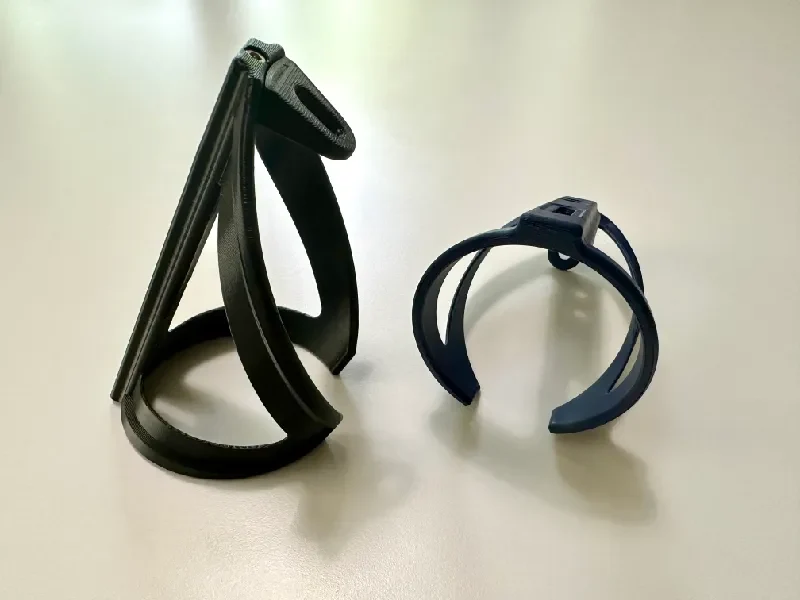

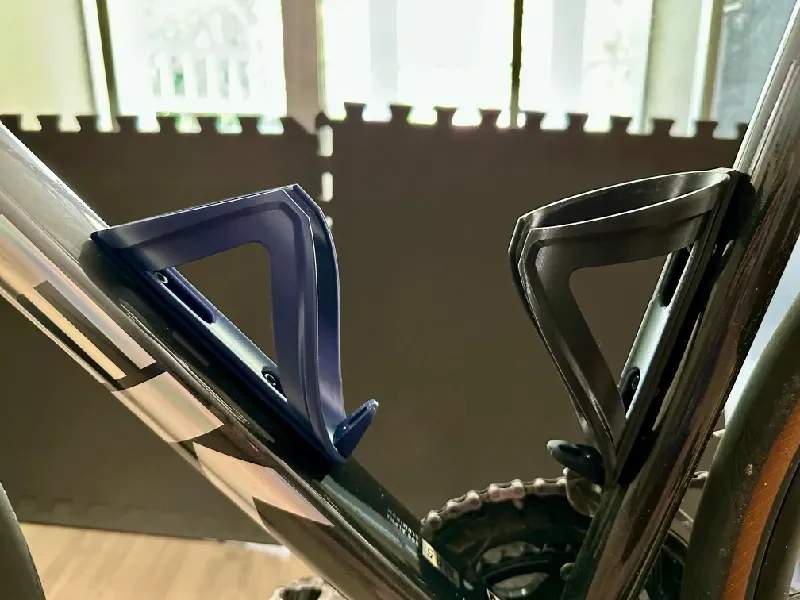

Третья версия клетки для бутылок, которая может вмещать относительно высокие бутылки и является относительно легкой. Я обнаружил, что предыдущая версия часто имела много выпуклых швов и прыщиков, которые могли поцарапать мои бутылки, поэтому я захотел перейти на более изящный дизайн, который к тому же оказался немного легче. Тем не менее, я считаю, что этот дизайн лучше всего печатать с опорами из органических материалов или деревьев вверху, иначе сопло зацепится и отпечаток оторвется ��т рабочей пластины.

Подробности

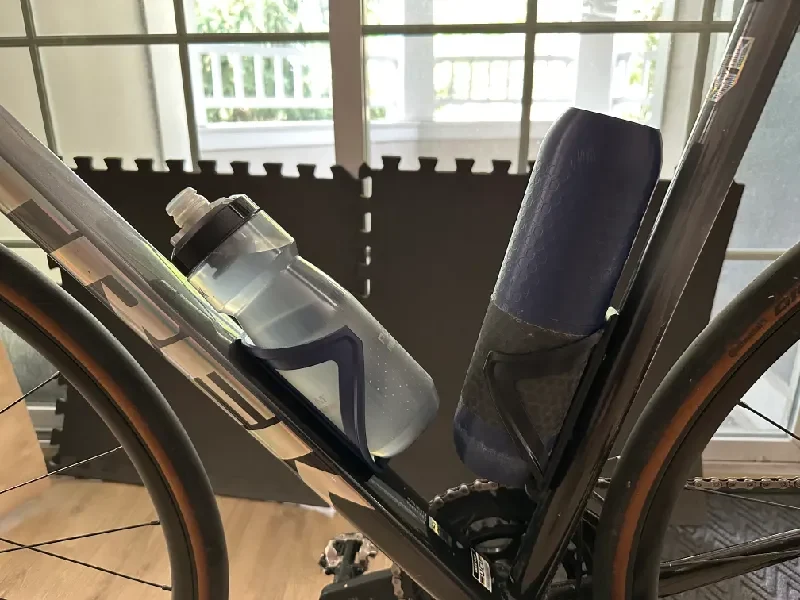

Клетка предназначена для хранения стандартных бутылок с внешним диаметром 73 мм, но я также спроектировал ее так, чтобы она хорошо сочеталась с контейнером для хранения флягодержателя. «Глубина» держателя составляет 135 мм (~5 дюймов), что достаточно для более высоких спортивных бутылок емкостью 24 унции (~700 мл).

Конструкция отделяет кольцевую часть клетк�� от концевого стопора и требует просверливания некоторых временных перемычек для установки винта M3x20 и контргайки (фото сборки см. в предыдущей конструкции). Существует также вариант, в котором нет винтов и гаек, и его можно просто склеить. Обратите внимание, что в ходе тестирования я обнаружил, что винтовая версия гораздо более надежна, чем клеевая.

Советы по печати
Я рекомендую печатать их из ABS/ASA или PETG из-за их превосходных механических свойств по сравнению с PLA.
Я печатаю с 4 периметрами с соплом 0,4 мм (т. е. толщина стенки 1,6 мм), но вы можете увеличить/уменьшить количество периметров, чтобы отрегулировать жесткость кольца (т. е. использовать больше периметров для более прочного захвата бутылки).
Если вы напечатаете их из PLA, захват будет более прочным, но существует более высокая вероятность того, что стопор отломится, если вы нажмете на сильный удар, который толкнет все, что находится в клетке, и PLA также будет со временем расползать��я, ослабляя захват клетки.
Убедитесь, что кровать имеет достаточную адгезию, или добавьте поля. Также может быть полезно опустить модель на Z примерно 0,1 мм или около того, чтобы увеличить площадь контакта с поверхностью.

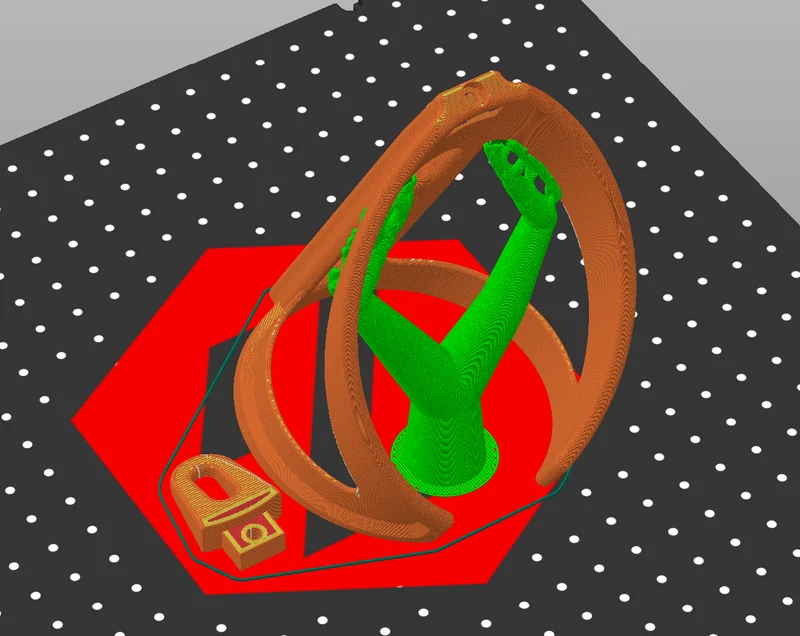

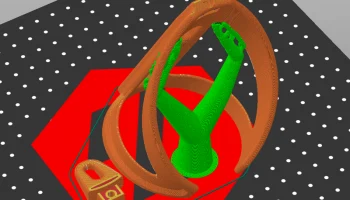

Я использую опоры из органического материала/дерева, окрашенные краской, для поддержки верхней части кольца, так как без этого сопло моего принтера ударилось бы о плавающие рычаги и потенциально могло бы поднять отпечаток со стола. Использование z-hop или замедление перемещения может сделать это ненужным.
Чтобы решить проблему ударов сопла, я рекомендую разрезать корешок назад и установить место шва «сзади».
