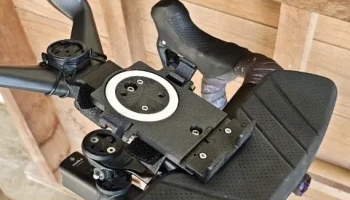

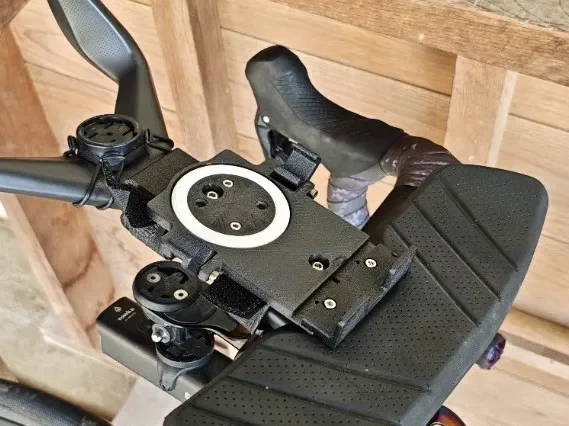

Это держатель для смартфона, предназначенный для установки на верхнюю трубу велосипеда.

В нем используется кольцо для настенного крепления MagSafe для быстрого и легкого крепления и снятия.

Стандартная модель: хотя MagSafe сам по себе обеспечивает надежную фиксацию, эта конструкция включает в себя защитные стенки с левой стороны и снизу, чтобы предотвратить случайное отсоединение телефона во время поездки.

Модель рассчитана на телефоны толщиной не более 12 мм при условии, что они оснащены чехлом, совместимым с MagSafe. Он был разработан специально для POCO F7 Ultra (с корпусом MagSafe) шириной 80 мм. (Если на вашем смартфоне есть кнопки на левой стороне, перед печатью вам необходимо отразить модель в слайсере.)

Чтобы вынуть смартфон, просто нажмите и сдвиньте его горизонтально вправо, чтобы отключить соединение MagSafe от кольца.

Модель с подвижным замком оснащена подвижными замками с обеих сторон для обеспечения особо надежного удержания.

Используйте 2 болта M3x25 мм.

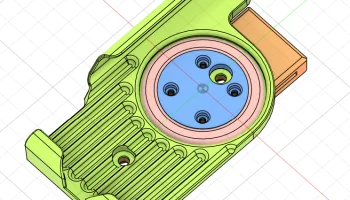

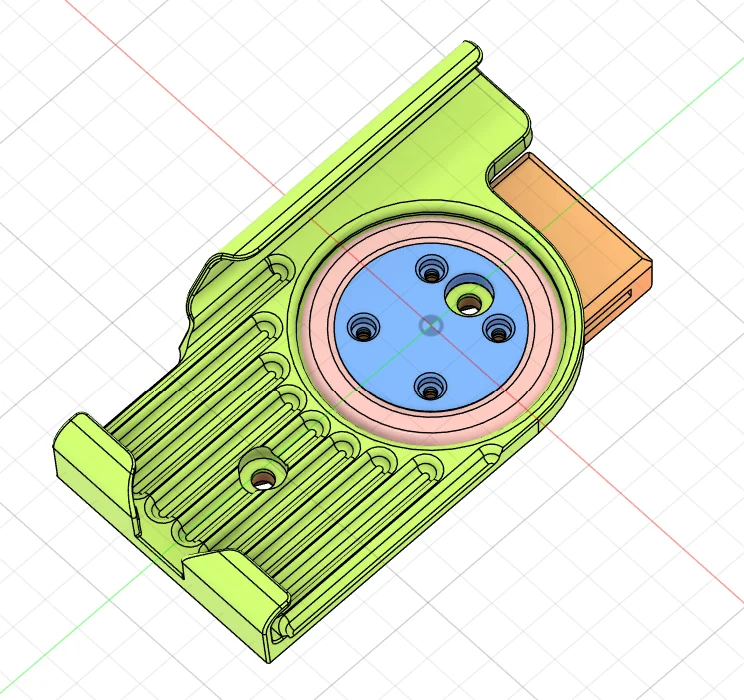

Крепежное кольцо MagSafe можно закрепить с помощью предварительно нанесенной двусторонней ленты 3М. В качестве альтернативы, если лента удалена, вы можете использовать кольцевую пластину MagSafe (также включенную в этот пост) для более надежной фиксации. Для этого просто вставьте термовставки М3 в монтажное основание верхней трубы и закрепите пластину болтами М3х8мм.

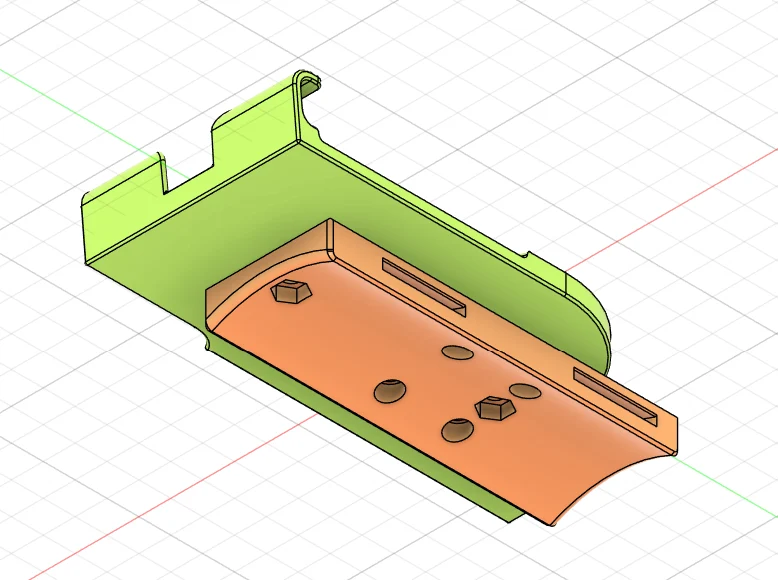

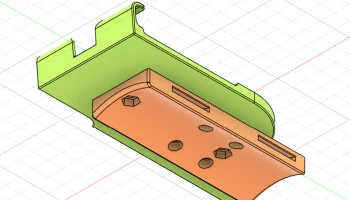

Монтажное основание верхней трубы имеет изогнутую форму, подходящую для рамы. В этой модели используется изгиб R45 для верхней трубы Venge. Я также делюсь отдельной моделью с изгибом R18, так как такой радиус был у моего старого алюминиевого дорожного велосипеда.

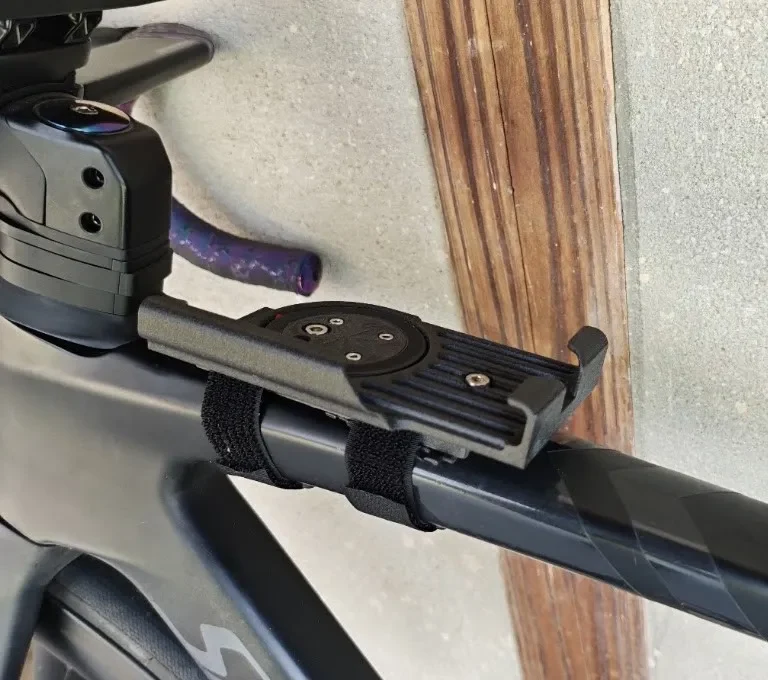

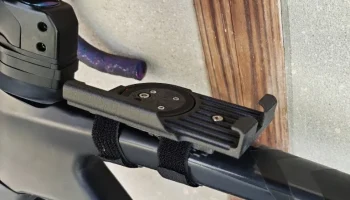

Монтажное основание верхней трубы предназначено для крепления к верхней трубе с помощью стандартного ремн�� на липучке шириной 25 мм. Для защиты от царапин и более надежного сцепления с рамой велосипеда я рекомендую использовать противоскользящую пленку.

Держатель смартфона и основание крепления верхней трубы соединяются с помощью двух болтов М5х8 мм и двух гаек М5. Отверстия для болтов расположены на расстоянии 64 мм, как и у стандартных выступов флягодержателя. Это означает, что вы также можете прикрепить это основание непосредственно к существующим креплениям флягодержателя, например, на верхней трубе гравийных велосипедов.

Необходимые детали (не напечатанные на 3D-принтере)

Кольцо для настенного крепления MagSafe: наружный диаметр 58 мм, внутренний диаметр 41,6 мм, t = 4 мм (например, настенное крепление MagSafe на Amazon.co.jp)

Болты M5x8 мм (2 шт.) и гайки M5 (2 шт.): для соединения держателя телефона с основанием верхней трубы.

Болты M3x8 мм: необходимы, если вы используете дополнительную кольцевую пластину MagSafe.

Нагревательные вставки M3: необходимы, если вы используете дополнительную кольцевую пластину MagSafe.

Ремешок на липучке шириной 25 мм: для крепления основания к верхней трубке. (например, застежка-липучка на Amazon.co.jp)

Противоскользящий лист: рекомендуется для защиты рамы и предотвращения скольжения крепления.
