Крепление для велосипеда JBL Clip2

EDIT2: добавление файлов .STEP

РЕДАКТИРОВАТЬ: изменение толщины стенок для повышения прочности, файлы STL теперь обновлены.

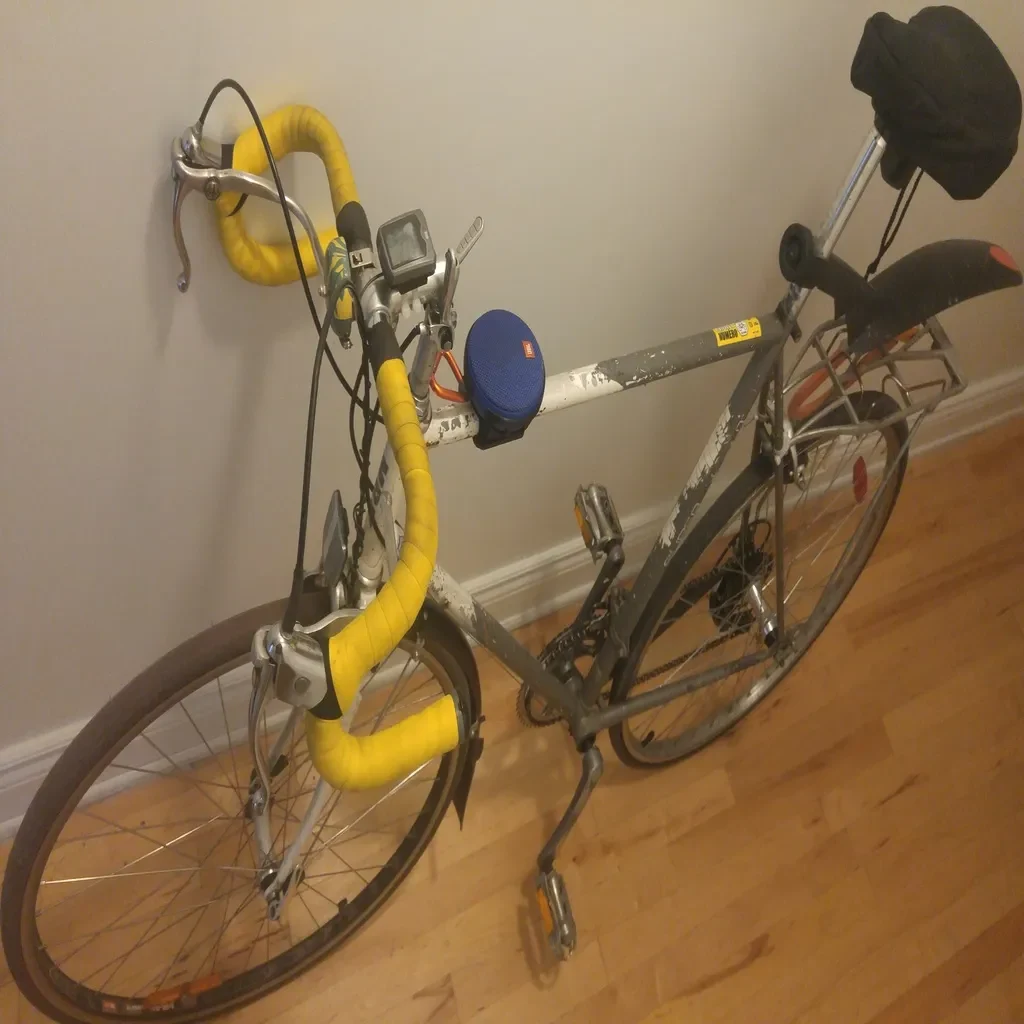

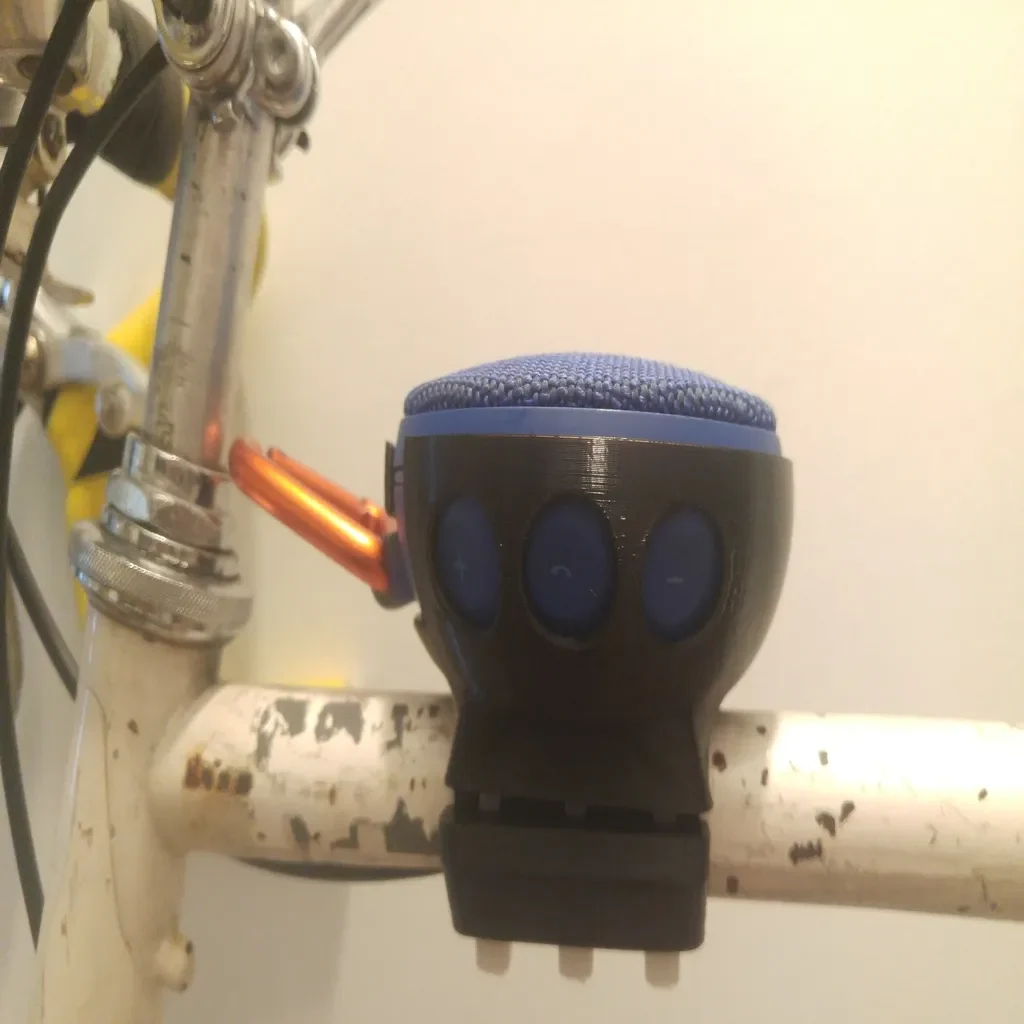

Я разработал это крепление JBL Clip 2 для любого размера камеры вашего велосипеда.

Текущая модель, которую можно загрузить с этой страницы, рассчитана на внешний диаметр 26 мм.

Диаметр трубки можно изменить прямо в Onshape.

Поскольку мой тормозной трос проходит внут��и трубки, в этой модели нет зазора для троса.

Не стесняйтесь спрашивать, нужен ли вам зазор для кабеля или какой-либо другой размер, я буду рад добавить его в модель (однако это увеличит высоту основания) и отправить вам модель.

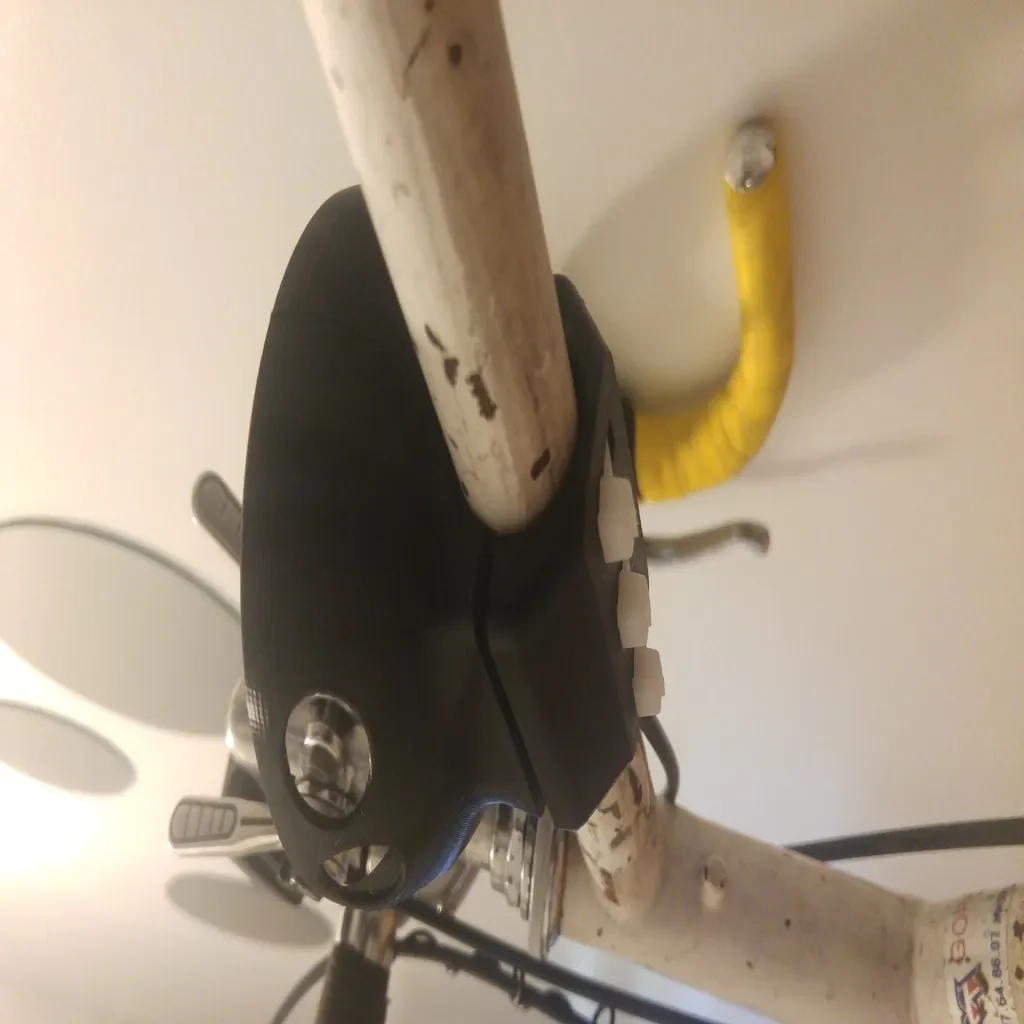

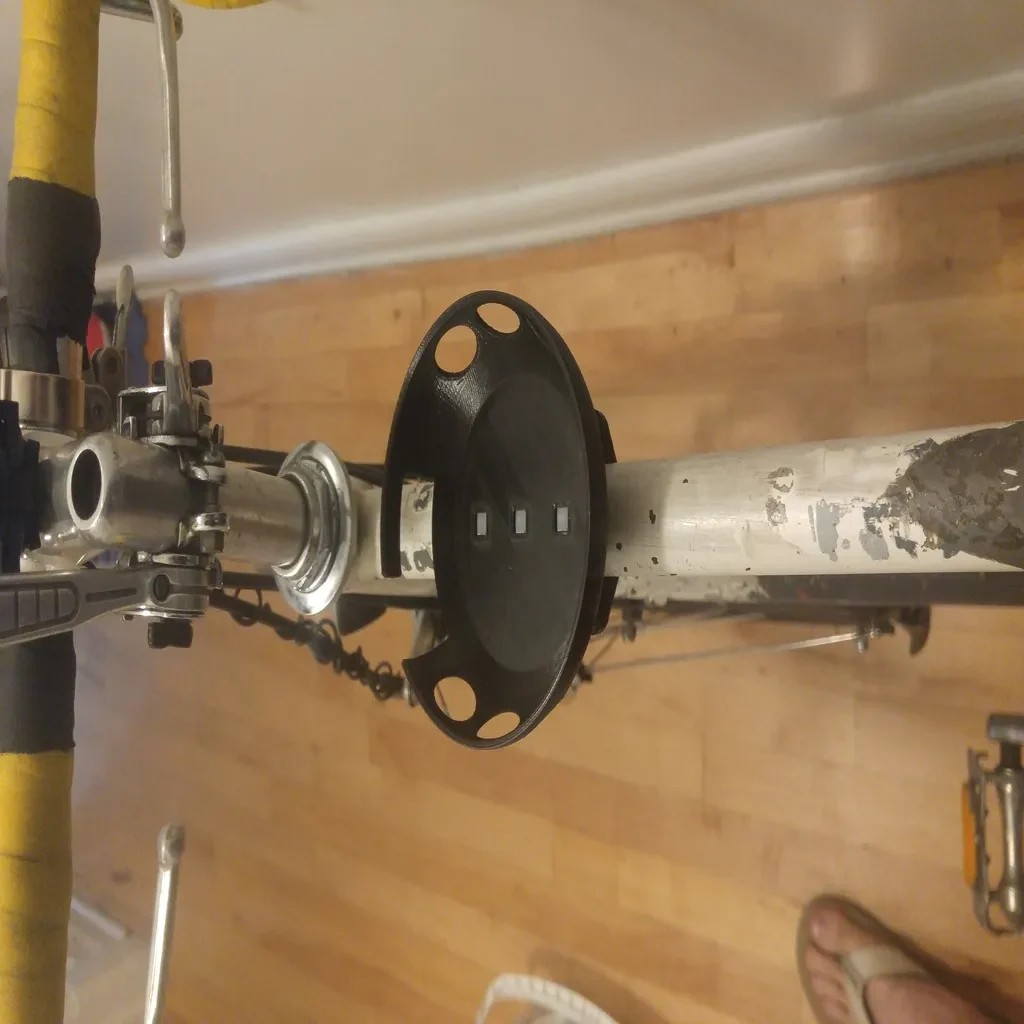

Фиксация обеспечивается тремя стяжками с помощью старой внутренней трубки между пластиком и камерой велосипеда для абсолютного прилегания.

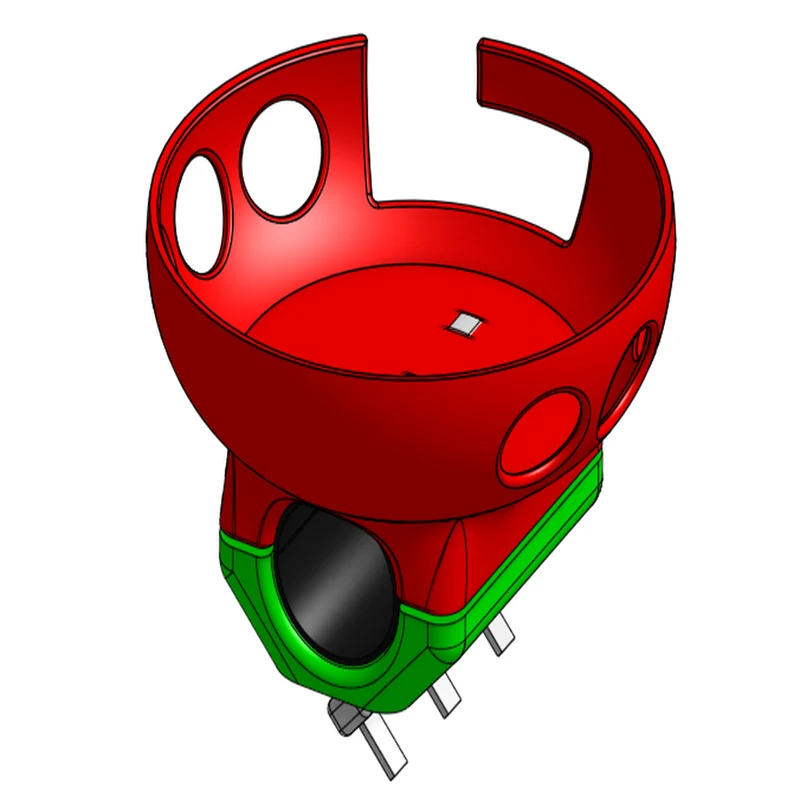

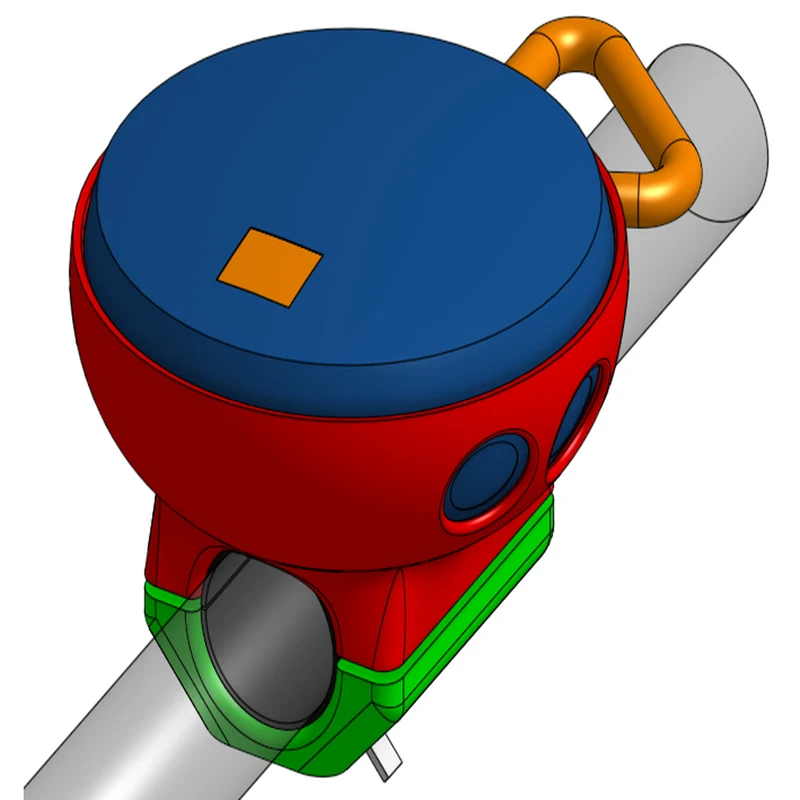

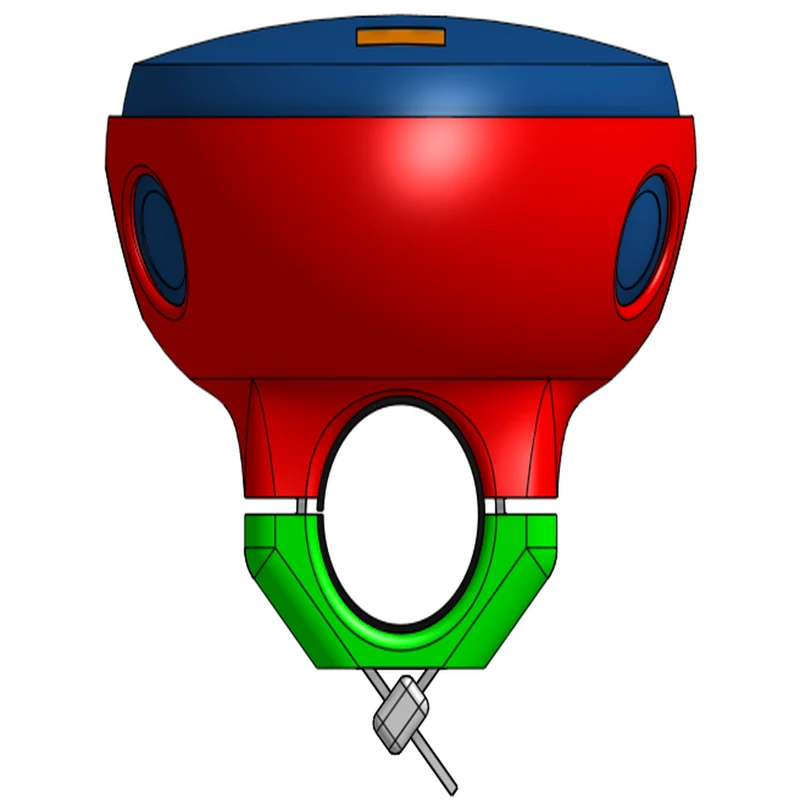

Все 3D-изображения можно скопировать и изменить из Onshape: https://cad.onshape.com/documents/de36b7b705ad7243f7fca6fb/w/16579a0c13db0d93daf3b077/e/d96c3a92b07461d7420d42a8?configuration=Inner_Tube_thickness%3 D9.5E-4%2Bmeter%3BTieWrapp_Thickness%3D0.0013000000000000002%2Bmeter%3BTieWrapp_Width%3D0.00475%2Bmeter%3BTubeDiameter%3D0.026000000000000002%2Bmeter

Или просто найдите «крепление для велосипеда JBL CLip 2».

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Да

Разрешение:

200 мкм

Заполнение:

20%

Нить: 3D Spark PLA, черная
