Замена основной трубы подставки для велосипеда...

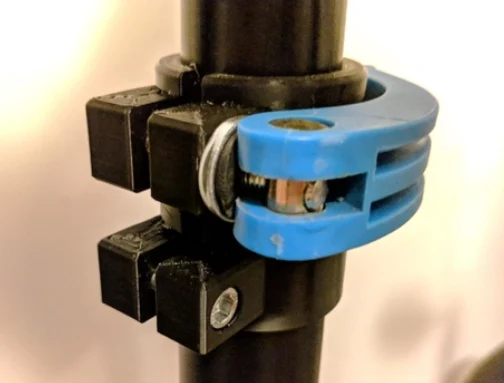

Я разработал эту деталь, потому что в оригинальной я слишком сильно затянул прижимной рычаг, что повредило резьбу оригинального болта и гайки ствола. При попытке ослабить пластик, удерживающий болт с шестигранной головкой, тоже закруглился, так что, по сути, это полная катастрофа. Это полная замена этой детали (кроме рычага и его оборудования).

Необходимо следующее оборудование:

Болт с шестигранной головкой M6*45 (используется с рычагом)

Болт с цилиндрической головкой М6*30 + гайка М6

Если вы повредили гайку ствола, вам также понадобится гайка ствола M6.

Должна быть совместима с любой подставкой для велосипеда, в которой используются трубки следующих размеров:

внутренняя трубка: около 35 мм

внешняя трубка: около 38 мм

Мой конкретный экземпляр изготовлен компанией Brand-X, которая является продуктом IIRC под торговой маркой OEM.

Я использовал PLA, и он работает отлично, легко выдерживает весь мой вес с очень небольшим крутящим моментом на рычаге. У оригинальной детали были проблемы с удержанием моего 15-килограммового велосипеда, она продолжала соскальзывать вниз, даже когда я сильно затягивал рычаг, так что эта деталь для меня тоже является обновлением!

Настройки печати

Используйте как можно больше периметров и не используйте заполнение.
Он должен быть прочным и полностью состоять из периметров для максимальной прочности.

Распечатайте в перевернутом виде. Настоятельно рекомендуется использовать опоры для деревьев.

Я использовал 220C (Creality PLA), чтобы очень хорошо склеить слои.

Это один из моих старых проектов, который я первоначально опубликовал на Thingiverse 30 октября 2019 года.
