Велосипедное крепление Garmin Edge для выноса 35,5 мм...

Деталь, напечатанная на 3D-принтере, представляет собой адаптер для стандартного крепления Garmin на руле для велокомпьютеров. Обычно это стандартное крепление крепится к рукоятке с помощью резиновых лент (уплотнительного кольца).
Но я обнаружил, что это недостаточное решение, поскольку во время езды устройство сильно трясется.

Вам понадобится:
— 2 винта M4x35 мм (нержавеющая сталь, головка блока цилиндров)
— 1 винт M4x 10 мм (коническая головка, должна быть плоской)
— 3 резьбовые вставки M4

Описание крепления:
1. Возьмите паяльную станцию и вставьте вставки с резьбой M4 в детали, напечатанные на 3D-принтере (две снизу и одна сверху).

2. Прикрутите стандартное крепление Gramin к верхней 3D-печатной детали небольшим винтом M4x10 мм. Я дополнительно использовал немного кл��я, чтобы придать ему большую устойчивость.

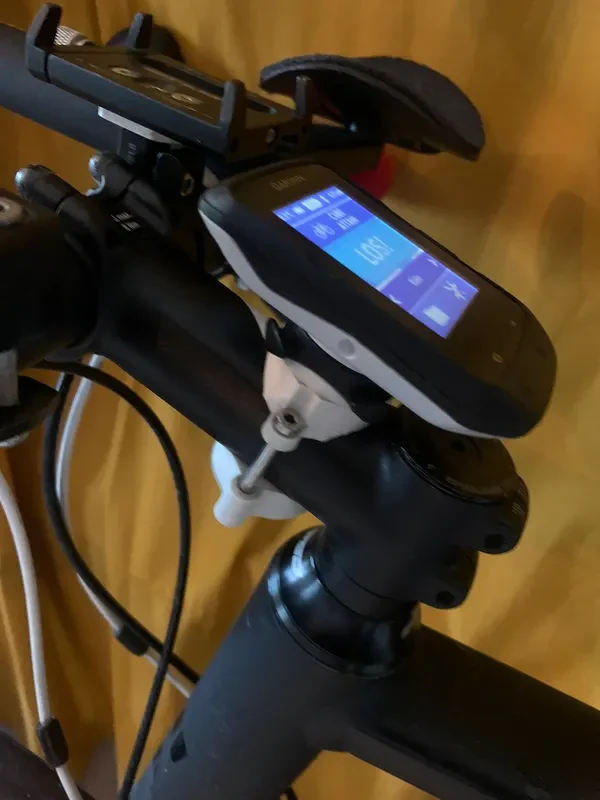

3. Установите нижнюю и верхнюю части, напечатанные на 3D-принтере, на шток диаметром 35,5 мм.

Готов ехать!!

ОБНОВЛЕНИЕ:

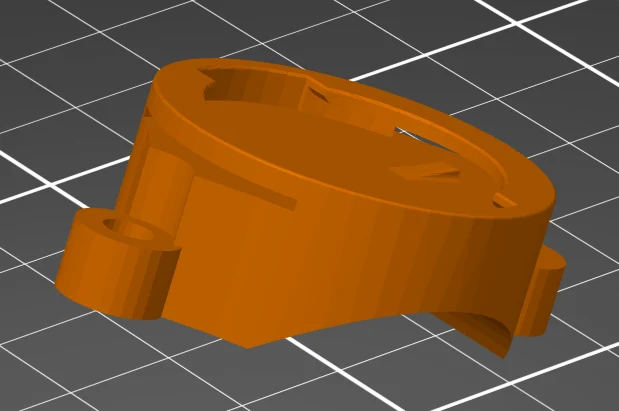

Navi_mount_top_V2 — экспериментальная версия для прямого крепления навигационного устройства. Напечатайте верхнюю часть со 100% и лучше с помощью PETG, чтобы избежать расслоения, также используйте высокую температуру (возможно, 230 ° C).

Не стесняйтесь спрашивать дальнейшее описание.
Не стесняйтесь распечатывать, использовать и модифицировать эту деталь, но не используйте ее для коммерческой деятельности.
