Различные прокладки подседельного штыря велосипеда...

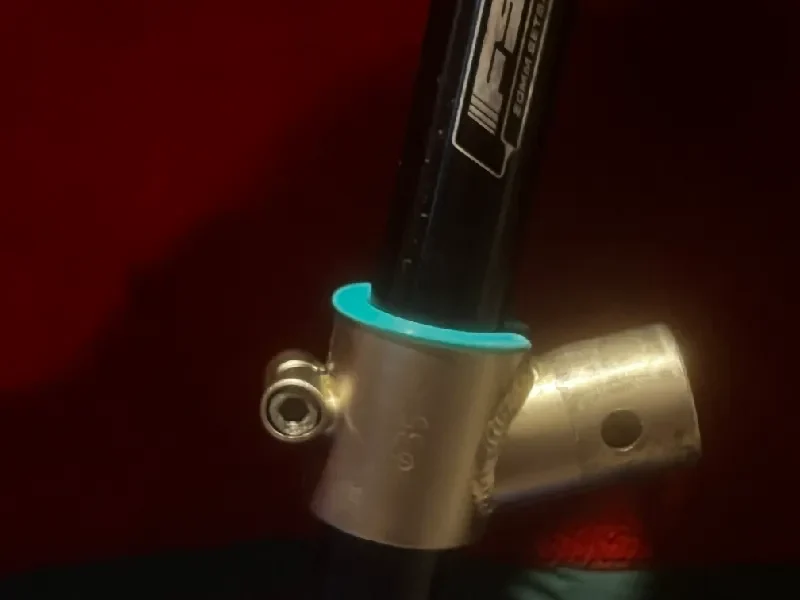

Пытаясь найти прокладки между подседельным штырем моего горного велосипеда и воротником прицепа Tout-Terrain Trailer, я не смог найти подходящий размер… поэтому я сделал свой собственный.

Я загрузил свои собственные размеры, которые мне были нужны, а также ссылку на файл, где вы можете создать свои собственные, используя переменные.

https://cad.onshape.com/documents/6fc28efb841a212a1a70fd1a/w/7cdccf816915cbafe3 b16bdc/e/b8b046081319612b724cd934?renderMode=0&uiState=6659de3c47e66a2a5d8b9652

Если вам нужно создать определенный размер, дайте мне знать — просто нужен внутренний диаметр/внешний диаметр и длина (а также нужен ли вам фланец вверху и насколько большой).

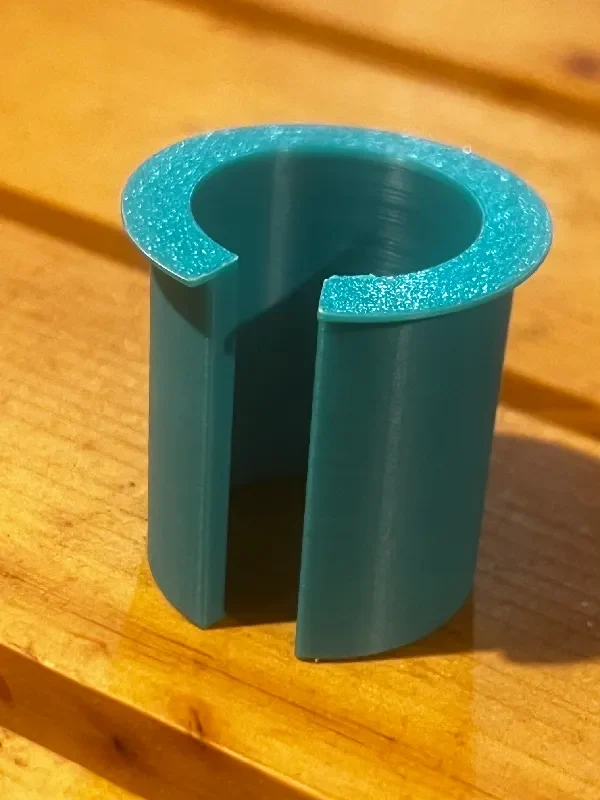

Для своих я использовал ASA, чтобы они были устойчивы к УФ-излучению, но я уверен, что PETG или PLA тоже подойдут, и добавил 0,1 мм к внутреннему диаметру и отнял 0,2 мм от внешнего диаметра, чтобы он хорошо прилегал.

Пожалуйста, руководствуйтесь здравым смыслом: он пластиковый и может сломаться, если его перетянуть или перегрузить. Если последствия этого происшествия будут катастрофическими, используйте металлическую прокладку.

Настройки печати:

БамбуЛаб X1C
АСА
Высота слоя 0,2 мм с достаточным количеством стенок, чтобы сделать его прочным.
Поля шириной 5 мм для лучшего сцепления с кроватью.
