Задний держатель велосипедного фонаря с креплением на сед...

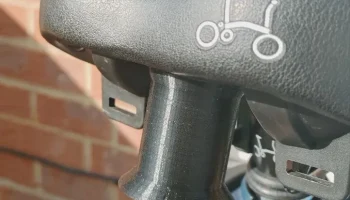

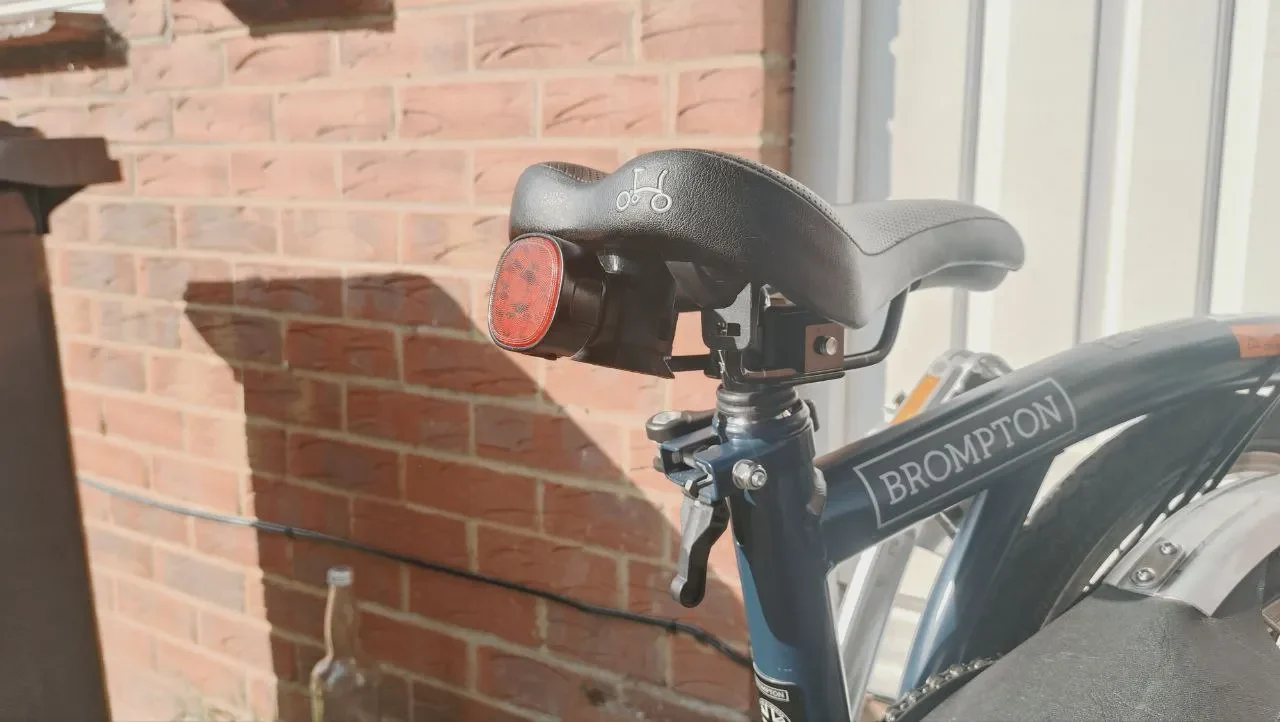

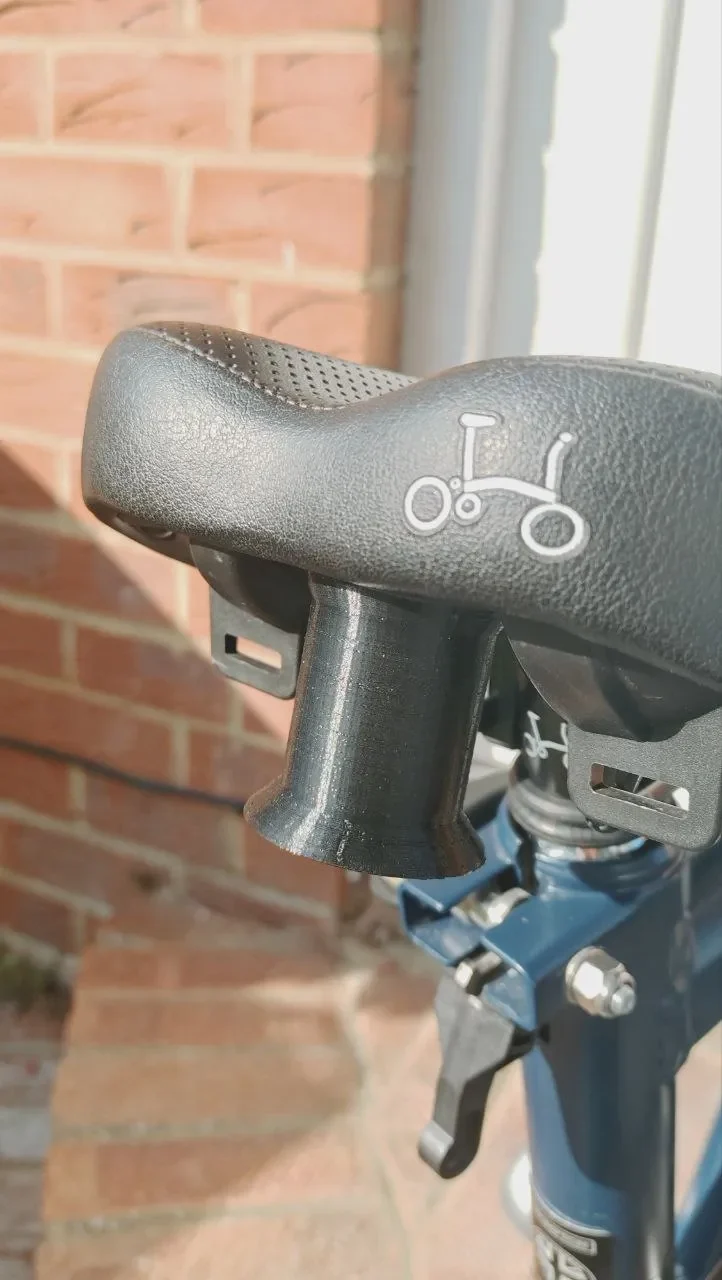

Точка крепления велосипедных фонарей, которые обычно крепятся к трубкам, крепящимся к седлу Brompton. Для крепления требуется болт M5 диаметром 12 мм, но используется существующее отверстие в седле, поэтому никаких модификаций не требуется. Не препятствует складыванию. Перед печатью убедитесь, что на седле есть это отверстие.

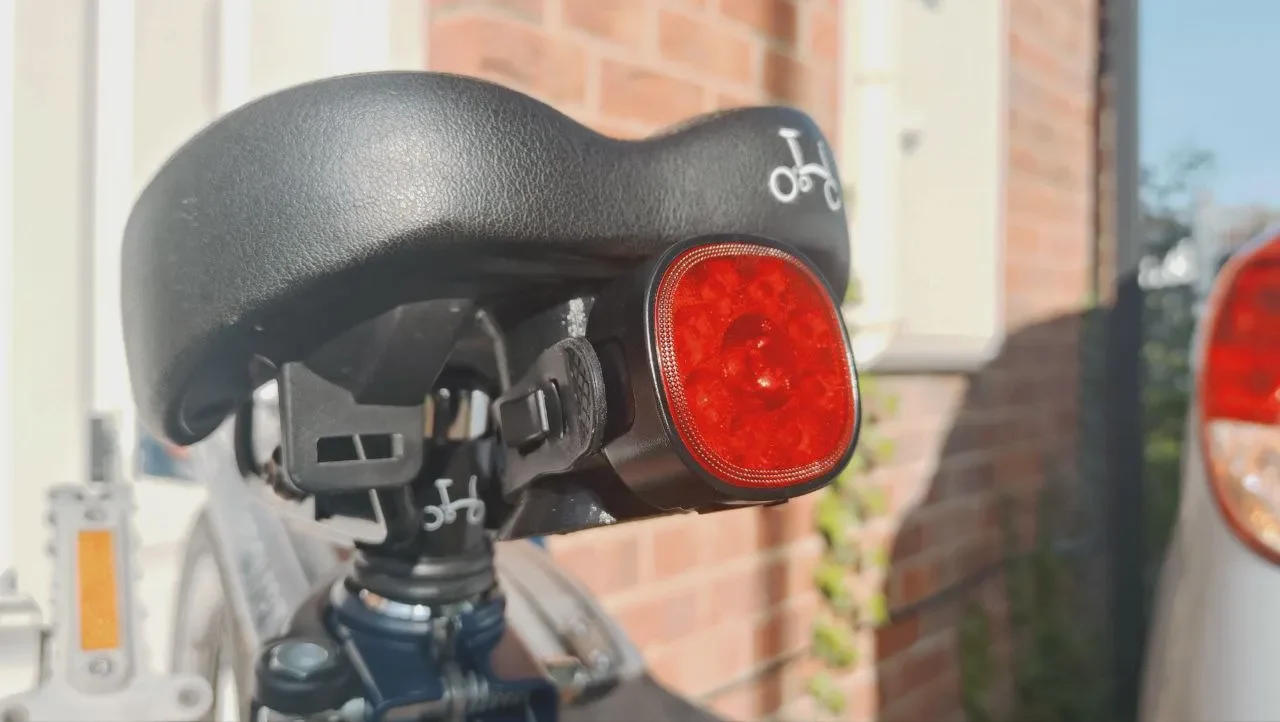

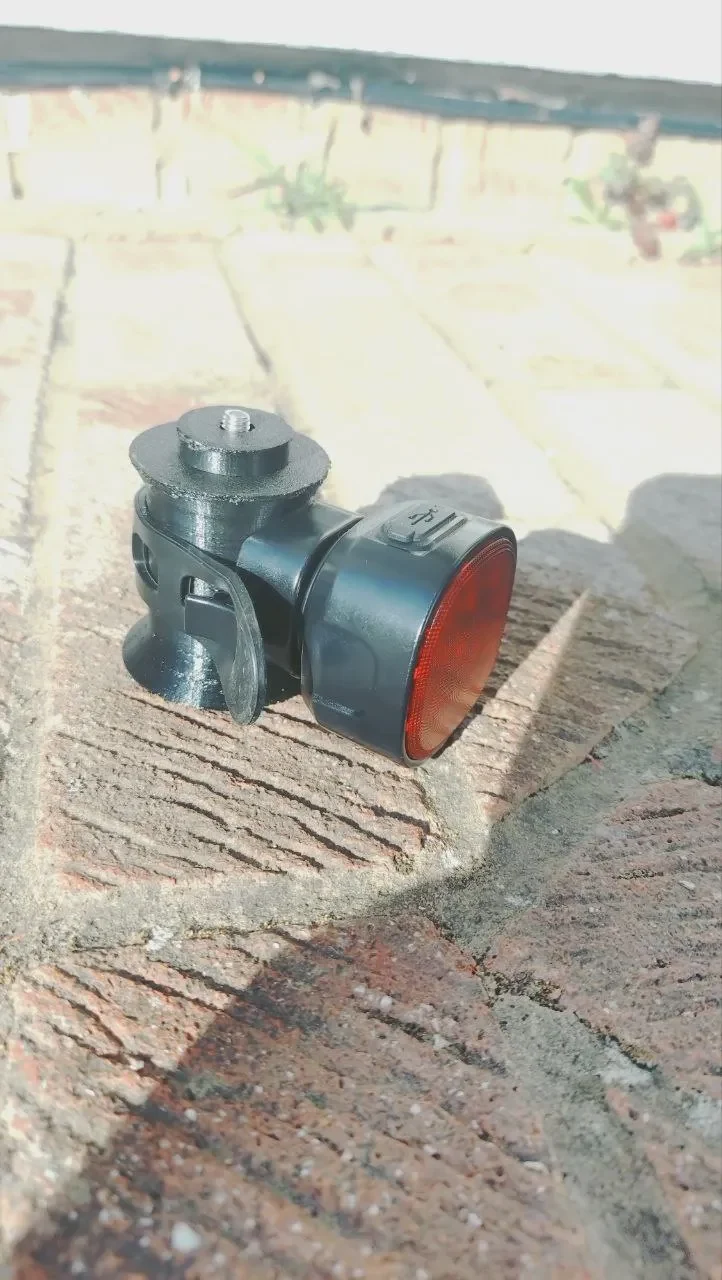

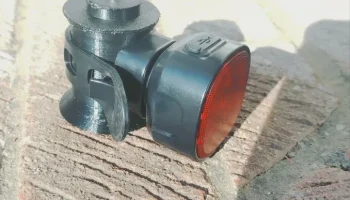

Разработан для фонаря, показанного на картинке (дешево доступен на Aliexpress, поддерживает зарядку USB C-C), но подходит для большинства небольших велосипедных фонарей. Я также включил параметрический файл FreeCAD, если вы хотите попробовать адаптировать его под другой дизайн.

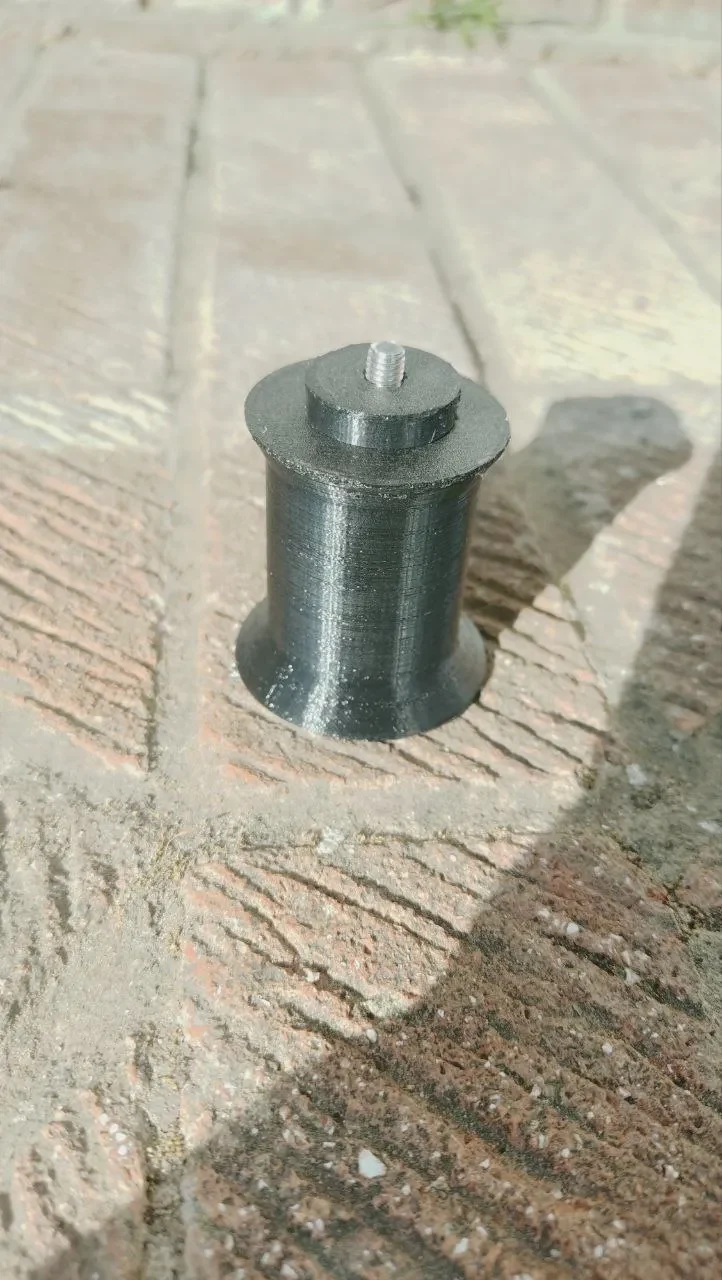

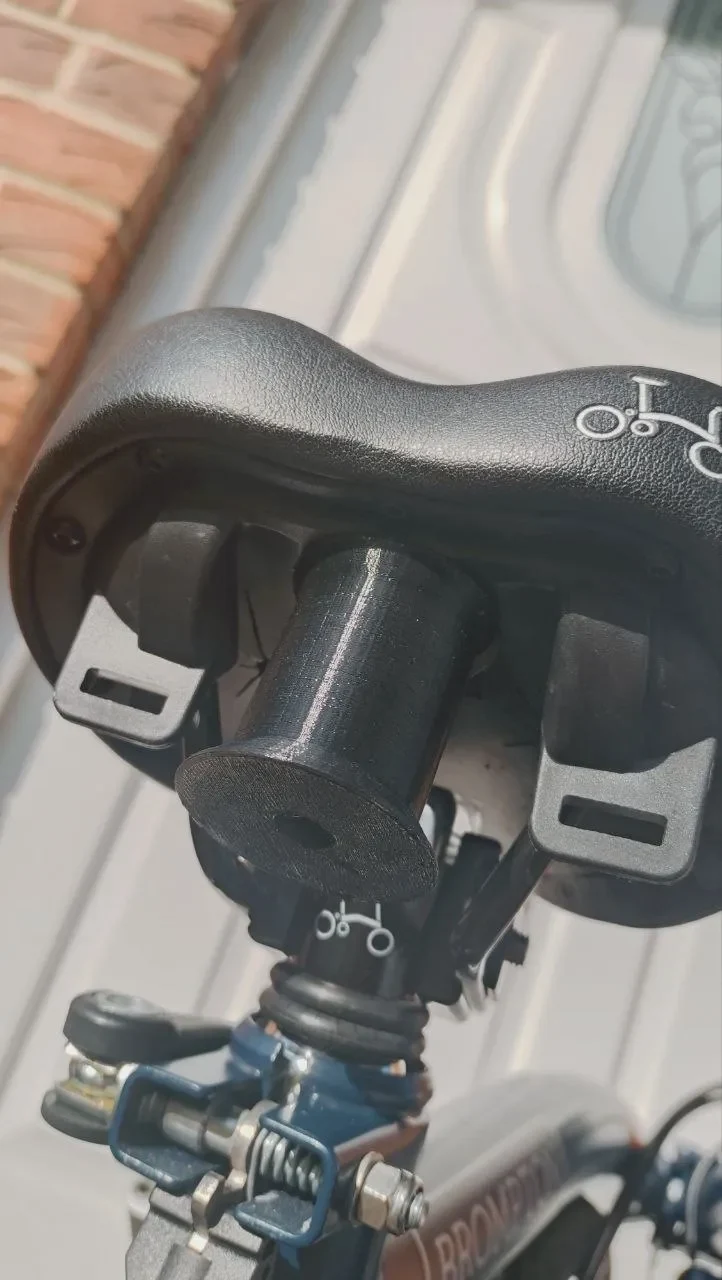

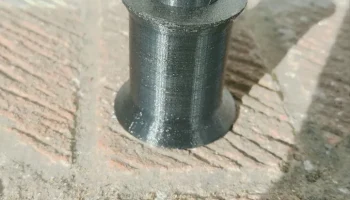

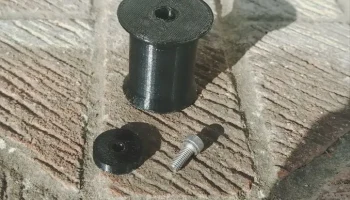

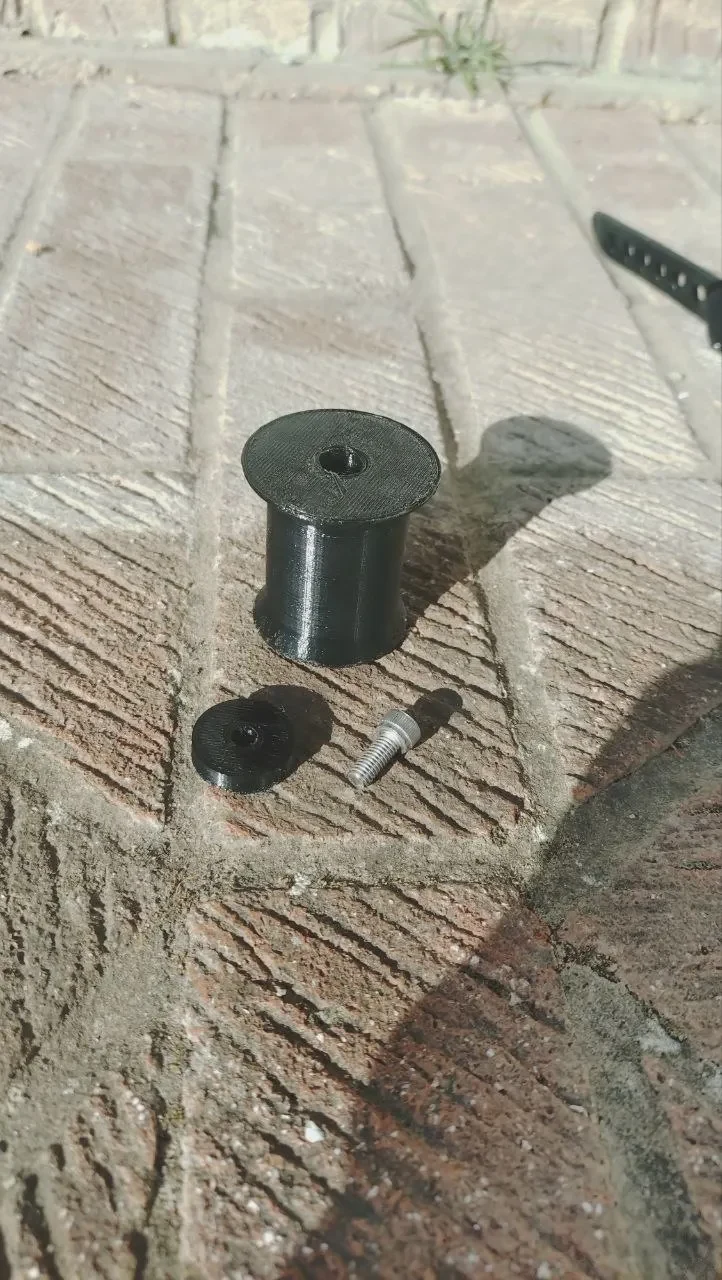

Я напечатал из ТПУ 95А с 10% для надежности, но другие нити должны работать нормально. Я случайно использовал высоту слоя с детализацией 0,1 мм, но более грубый слой подойдет. Для файлов по умолчанию не требуется никаких опор, поскольку все свесы имеют наклон. Я разделил основной держатель и шайбу на отдельные части для удобства печати, шайба находится между держателем и седлом, чтобы обеспечить зазор над кромкой. Проденьте болт через две части, затем вкрутите его в седло.

Обязательно ознакомьтесь с ремиксами этой модели, KXA любезно разработала улучшенную проставку, предотвращающую вращение крепления (сам я ее не проверял).

Если вы решите из��енить файл FreeCAD, я предлагаю следующие примечания и предложения:

-Выберите объект «Параметры» из списка объектов и отрегулируйте значения внутри, чтобы изменить дизайн.

-Имена параметров в основном говорят сами за себя. «Верх» и «низ» относятся к ориентации печати. Отпечаток устанавливается перевернутым, так что «низ» оказывается напротив седла, а «Верх» — ближе всего к земле.

-Если вы регулируете диаметр верхней части, отрегулируйте высоту конуса, чтобы не создавать выступа, требующего опор.

-Параметры проставочной шайбы не используются. В конечном итоге оказалось проще установить верхнюю и нижнюю высоту и конусность на 0,001 мм, а также отрегулировать основную высоту и диаметр, чтобы изготовить шайбу без дополнительных работ по проектированию. Скорее всего, вы можете повторно использовать ту же шайбу и просто создать новый держатель.

— Возможно, вы захотите добавить фаску к краям в нижней части конструкции, чтобы компенсировать слоновью ногу. Чтобы компенсировать это, мне пришлось подчищать отпечаток скальпелем.

Я выпускаю этот дизайн под лицензией CC BY-SA 4.0. Веселиться! https://creativecommons.org/licenses/by-sa/4.0/
