Крепление VESA для рабочей подставки для велосипеда...

О

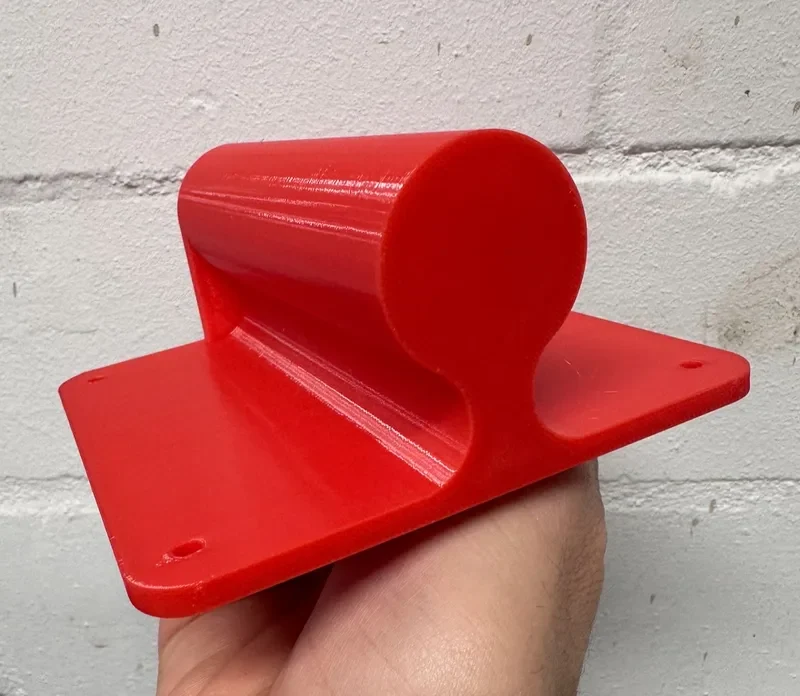

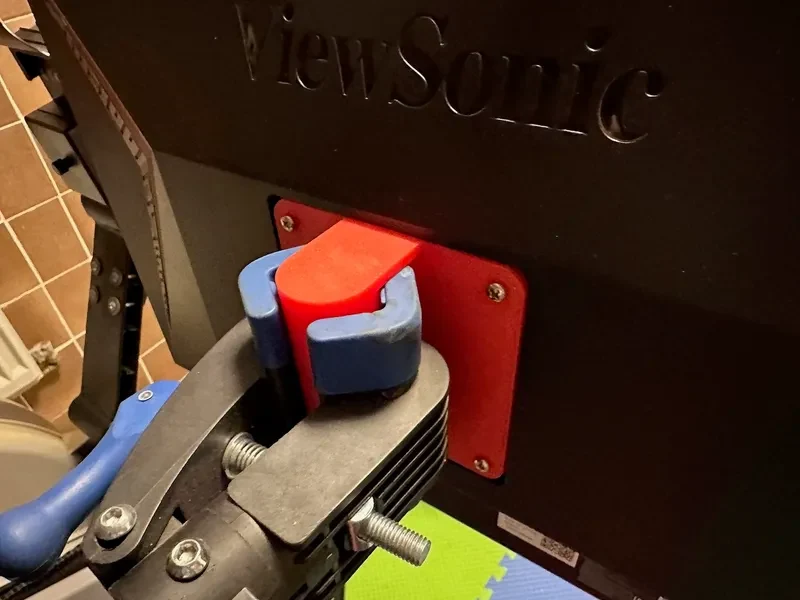

Эта пластина VESA позволяет установить совместимый монитор или телевизор на рабочую подставку для велосипеда. Область зажима представляет собой «трубчатое сечение» диаметром 36 мм, которое аккуратно помещается в зажимах рабочей стойки без острых углов. Верхний конец забит так, что со временем он не выскальзывает из челюстей.

В комплект входят детали VESA100 и VESA75. Я не публиковал VESA200, но дайте мне знать, нужен ли вам этот размер, и я смогу его опубликовать. Я использую старый 24-дюймовый монитор ViewSonic VESA100.

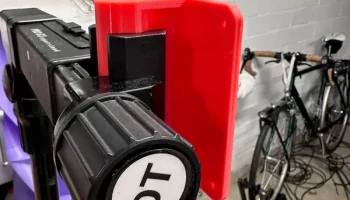

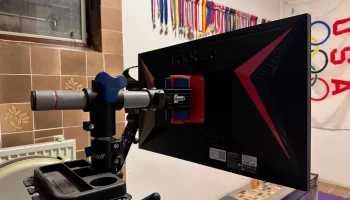

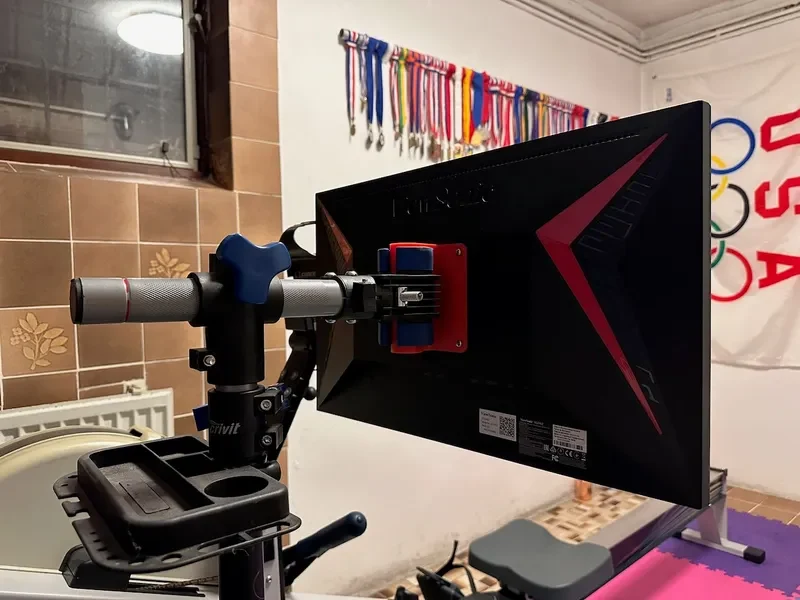

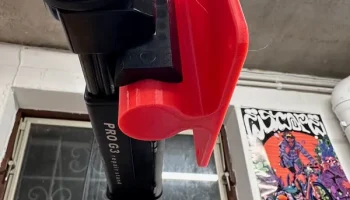

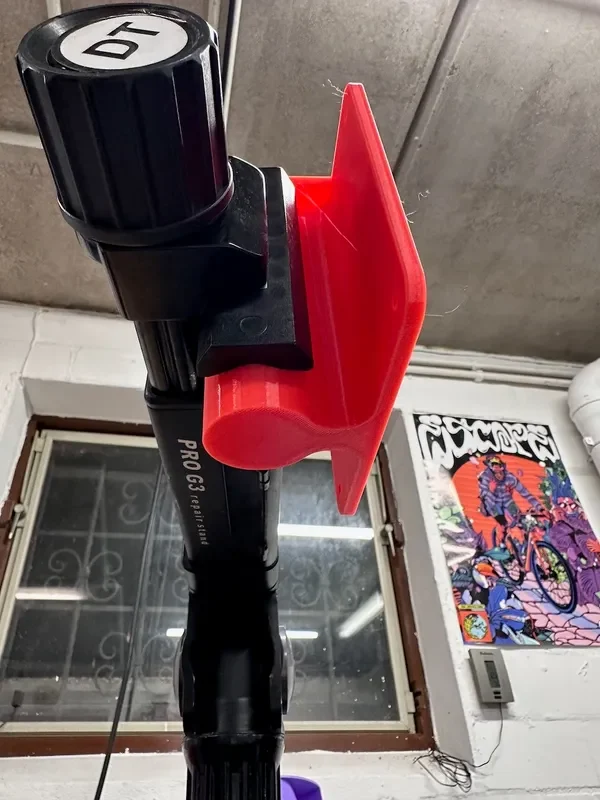

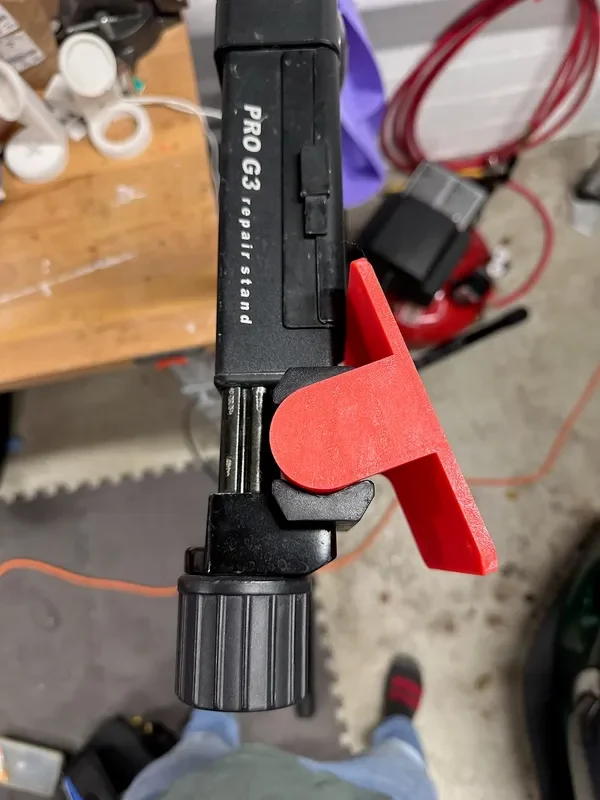

Я протестировал конструкцию на двух велосипедных стойках: одной с шириной губок 100 мм и другой с шириной губок 120 мм. В обоих случаях он кажется довольно крепким.

Почему

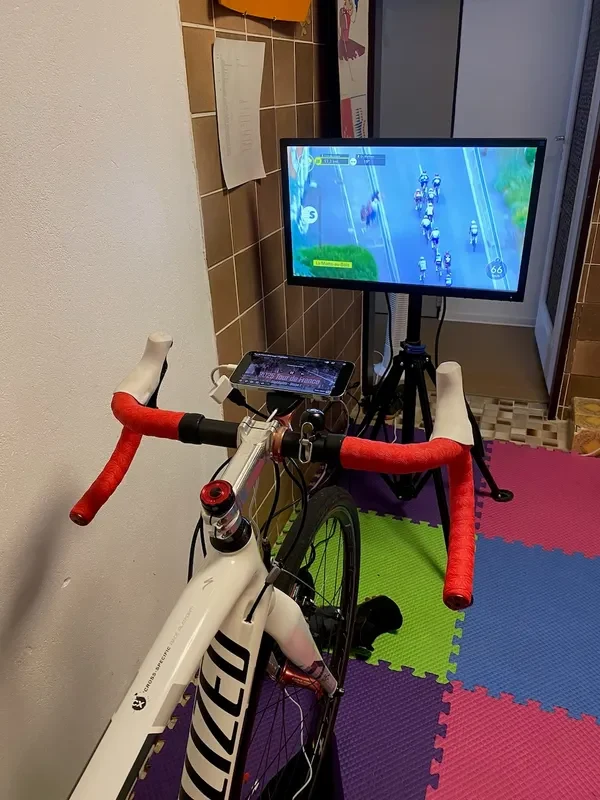

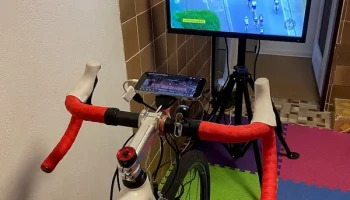

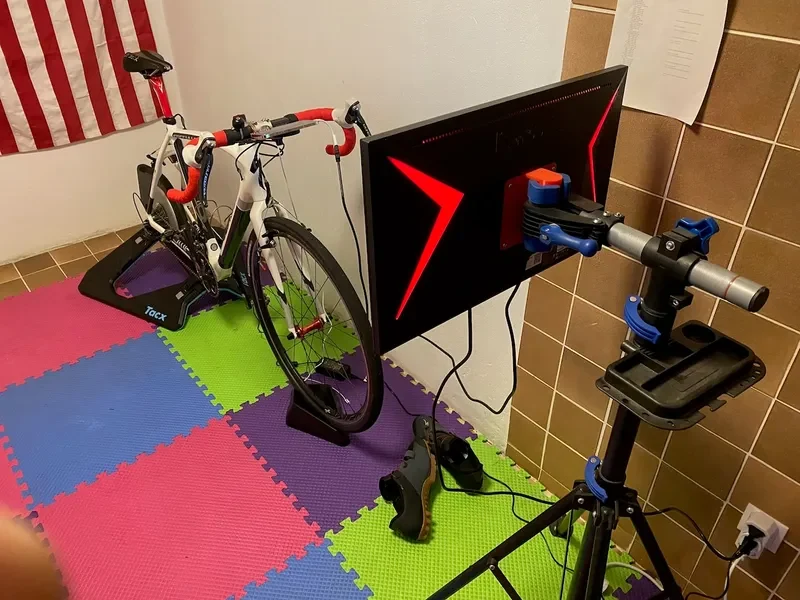

Тренировки в помещении не обеспечивают такой же стимуляции, как езда на свежем воздухе, если вам нечего слушать или смотреть. Zwift, TrainerRoad, YouTube и другие платформы превосходны, но расположить монитор для просмотра сложно. Я использую адаптер HDMI для проецирования изображения с телефона на монитор во время езды (см. рисунки).

Удачных зимних тренировок!

Похожие
Печать

PETG или ASA являются идеальными материалами, поскольку они обеспечивают некото��ую долговечность по сравнению с PLA. Вам не нужны нити из углеродного волокна, чтобы он был достаточно прочным. Для прочности я использовал 6 стенок и 15% гироидное заполнение, что делает заднюю пластину прочной. Опоры не нужны. Печать в «качественном» режиме также немного замедляет работу принтера, поэтому вы получаете лучшую адгезию слоя и большую прочность.

Ориентация печати очень важна. Рекомендуется, чтобы она была вертикальной, чтобы слои не могли сдвинуться при удерживании монитора в одном положении более 4 месяцев. Примеры см. в файлах 3mf и gcode.

Установка

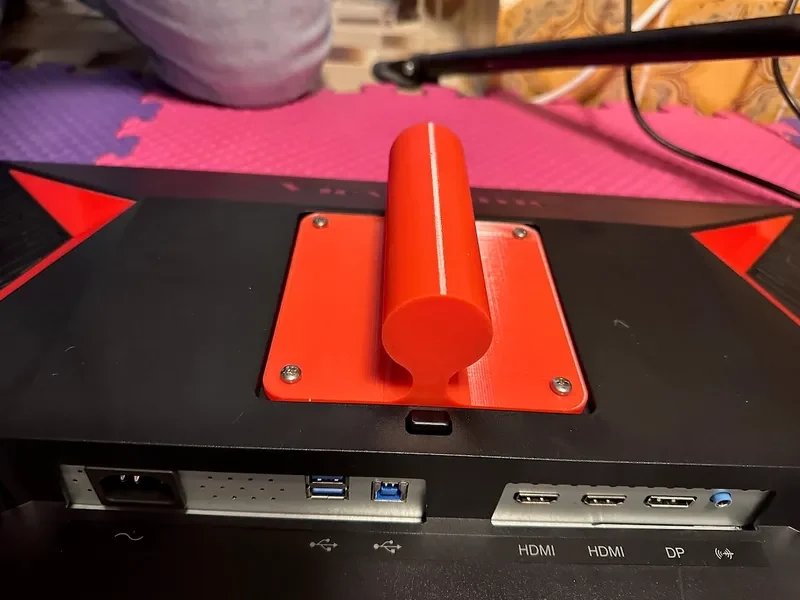

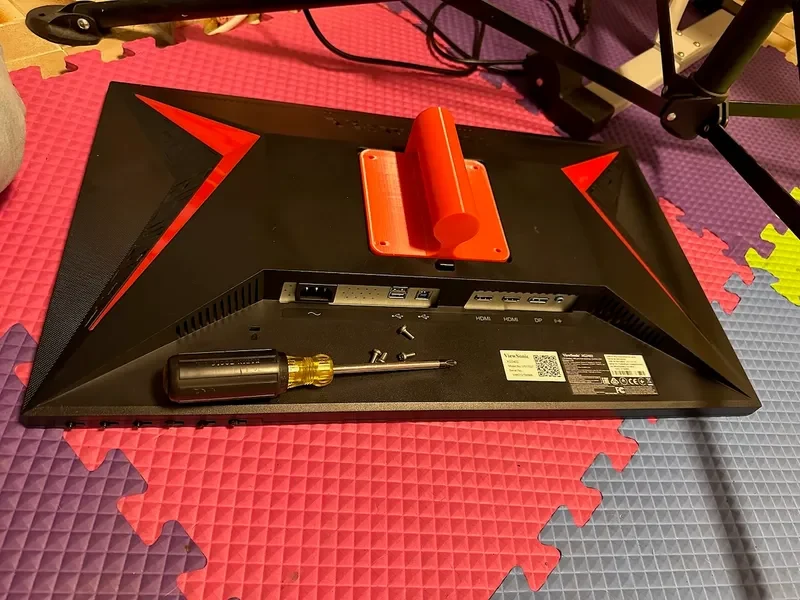

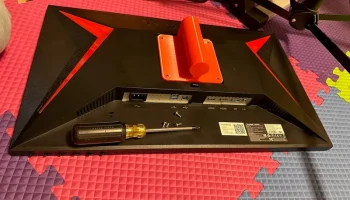

Для монтажа требуются 4 винта, которые ввинчиваются в резьбу VESA вашего монитора. Размер резьбы моего монитора — M4, но вы можете просверлить крепления детали, чтобы увеличить их, если у вашего монитора другая резьба. Я использовал 4 винта с крестообразным шлицем M4x10 мм. Толщина пластины составляет 5 мм, и в зависимости от глубины резьбы вашего монитора вам могут потребоваться винты большей длины. Вы можете добавить шайбы к каждому винту, чтобы лучше распределить силы, но я не почувствовал в этом необходимости.

Дизайн

Он разработан с использованием OpenSCAD и VS Code с небольшим количеством Python.
