Универсальная система руля велосипеда...

Превратите свой велосипед в полностью настраиваемый велосипед с помощью универсальной системы руля велосипеда — модульного монтажного решения, напечатанного на 3D-принтере и обеспечивающего безграничные возможности. Хотите ли вы носить с собой бутылку или таскать продукты.

Как это работает

Крепление доступно в пяти размерах в соответствии с вашими потребностями. Все крепления одинакового размера, только отверстия под руль разного размер��. Крепления немного больше, но они обеспечивают дополнительную прочность, долговечность и долговременную надежность при более тяжелых нагрузках, а также используются те же аксессуары, поскольку они имеют одинаковый размер. Система крепления состоит из двух секций — верхней и нижней — при этом нижняя часть слегка расширена, чтобы уменьшить нагрузку на ваши аксессуары.

Аксессуары вставляются с помощью простой системы крепления. После установки фиксирующая пластина и болты обеспечат безопасность вашего аксессуара даже на пересеченной местности. Установить пластину очень просто: установите аксессуар, открутите два передних винта, поместите пластину в те же отверстия и вкрутите ее обратно.

Входящие в комплект аксессуары:
1. Держатель для бутылок/корзина

Конструкция двойного назначения: работает как стандартный держатель для бутылок (подходит для бутылок диаметром 74 мм) или как компактная грузовая корзина.

Резьба сверху позволяет крышке или чехлу зафиксировать ваши предметы на месте.

2 версии для печати:

Сотовый рисунок для легкой прочности.

Цельная конструкция стенок предотвращает выскальзывание даже самых маленьких предметов.

И как с нитками, так и без.

2. Маленький крючок

Идеально подходит для переноски сумок, шлемов, продуктовых пакетов или чего-либо, что можно надежно повесить.

Просто, практично и быстро заменяется другими креплениями.

3. Универсальное вертикальное крепление.

Вертикальное петлевое крепление для максимальной гибкости.

Работает с креплениями-клипсами, ремнями или стяжками-молниями — отлично подходит для индивидуальных или экспериментальных настроек.

4. Горизонтальное универсальное крепление («Top_universal_mount»)

Используются два задних монтажных отверстия основной системы или может использоваться вместо фиксирующей пластины («Замок для аксессуаров»).

Аналогично вертикальному креплению, но расположено горизонтально для различных возможностей крепления.

(Дополнительные аксессуары скоро появятся)

Советы по печати

Для достижения наилучших результатов при печати этой системы:

Высота слоя: 0,20 мм.

Подставки: Не требуются — все детали рассчитаны на печать без них.

Периметры и заполнение: для большей прочности используйте больше периметров и заполнение на 15-30 %.

Используйте опорные поля в основном только для

Материал: выбирайте прочные, термостойкие материалы, такие как PETG или, что еще лучше, ASA. Они гораздо лучше справляются с внешними условиями и прямым солнечным светом, чем стандартный PLA.

Все детали имеют допуски, поэтому они должны легко вставляться, то же самое касается и резьбы.

Распечатайте в указанной ориентации.

Как монтировать:

Вам понадобятся 4 болта М5х70, 4 гайки М5 и 8 шайб М5.

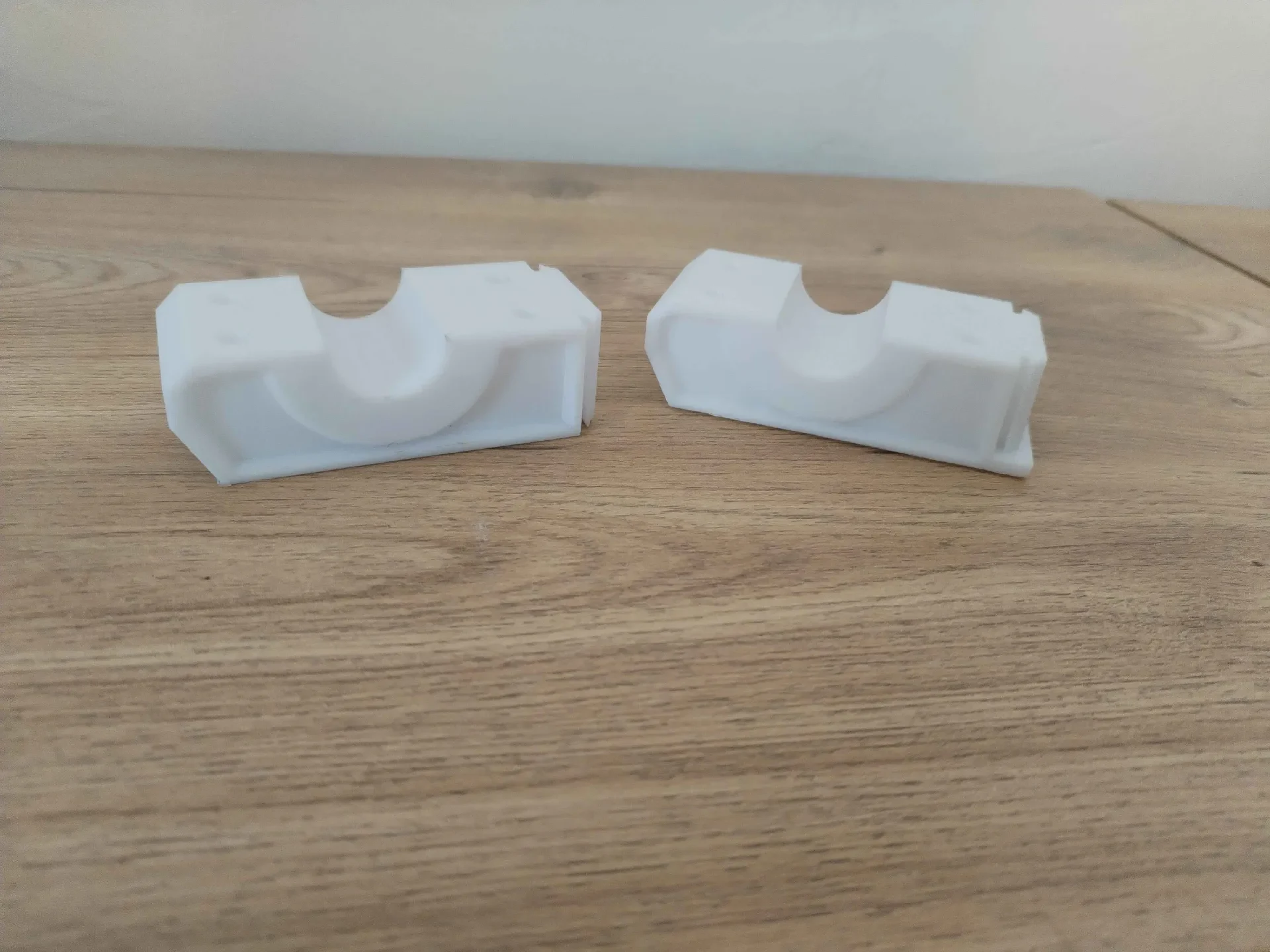

1. Берём обе детали верхнюю и нижнюю:

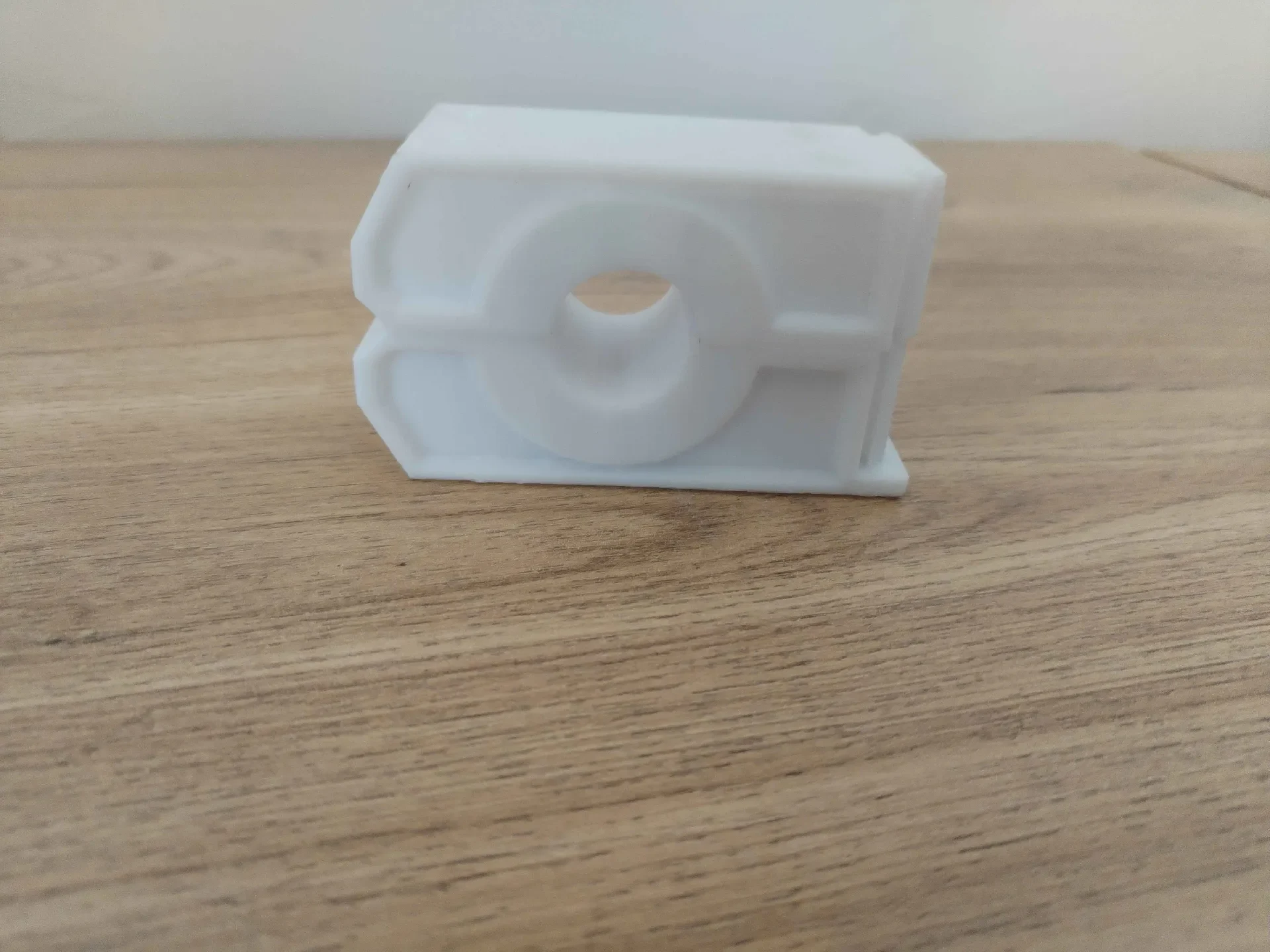

2. Поместите их на руль велосипеда. Они крепятся вокруг руля, используя среднее отверстие в качестве крепления.

3. Сначала вкрутите два задних болта (используйте болты M5x70, можно использовать и более короткие, например M5x60, но я рекомендую использовать более длинные). Закрепите их двумя гайками М5, пока не затягивайте.

4. Вставьте выбранный аксессуар.

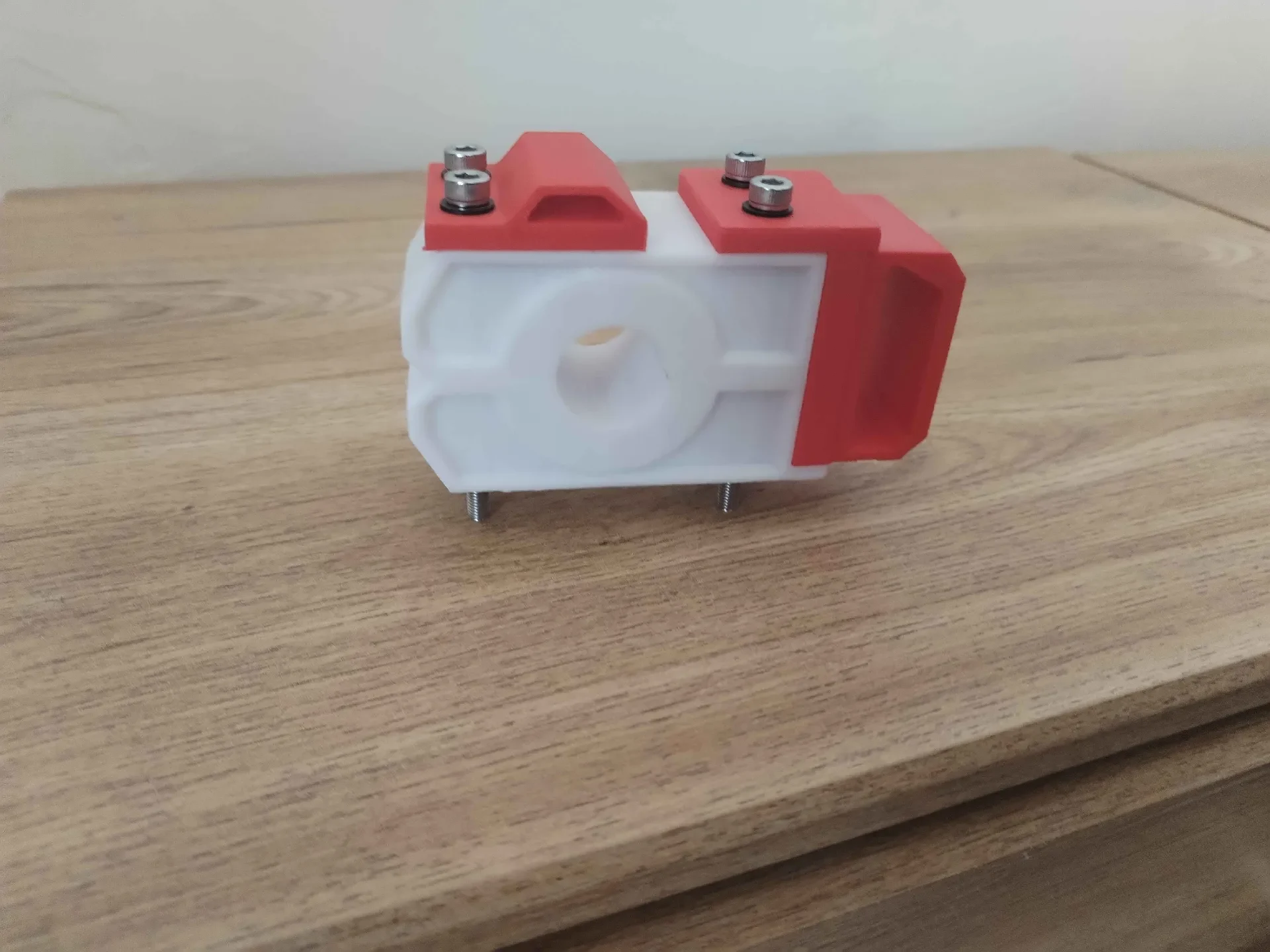

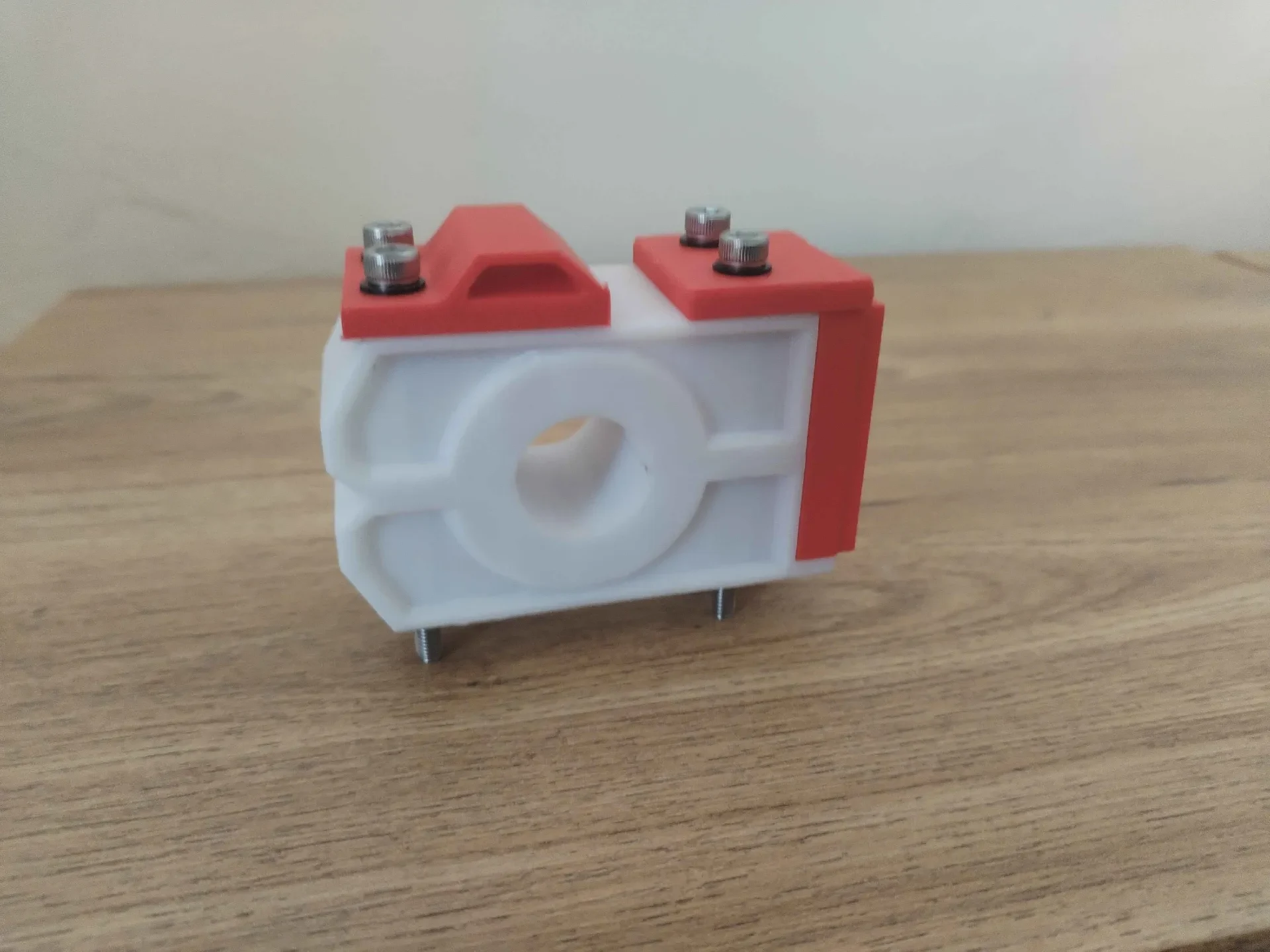

5. Закрепите его с помощью стопорной пластины («Accessories_lock») и снова используйте те же болты и гайки с теми же шайбами, что и в шаге 3. После этого все затяните и убедитесь, что все плотно прилегает.

Если вы хотите сменить аксессуары, открутите два передних болта и снимите фиксирующую пластину.

Смените аксессуар и повт��рите шаг 4.

Настройте макет так, как вы хотите и как вам нужно.
