Держатель для велосипедной бутылки с водой на застежках-м...

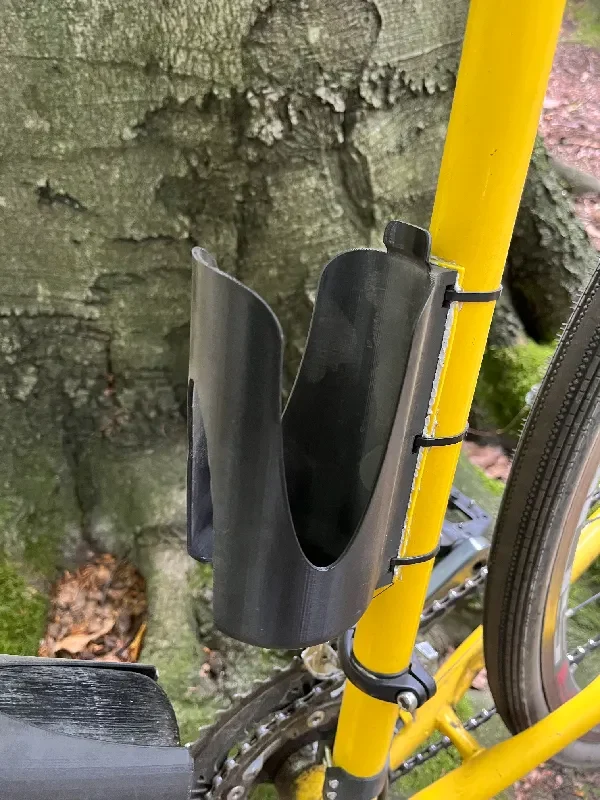

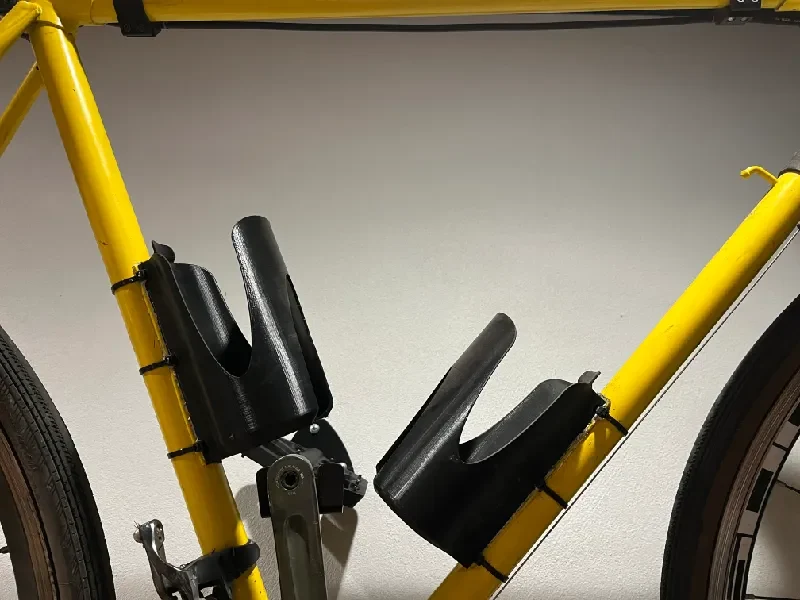

Представляю Вам держатель для бутылки с водой для велосипедов всех видов. Он закреплен на стяжках, поэтому винты и специальные точки крепления не требуются. Отлично подходит в качестве основного держателя или дополнительного.

Я разработал его около двух лет назад и этим летом немного улучшил его для второй печати.

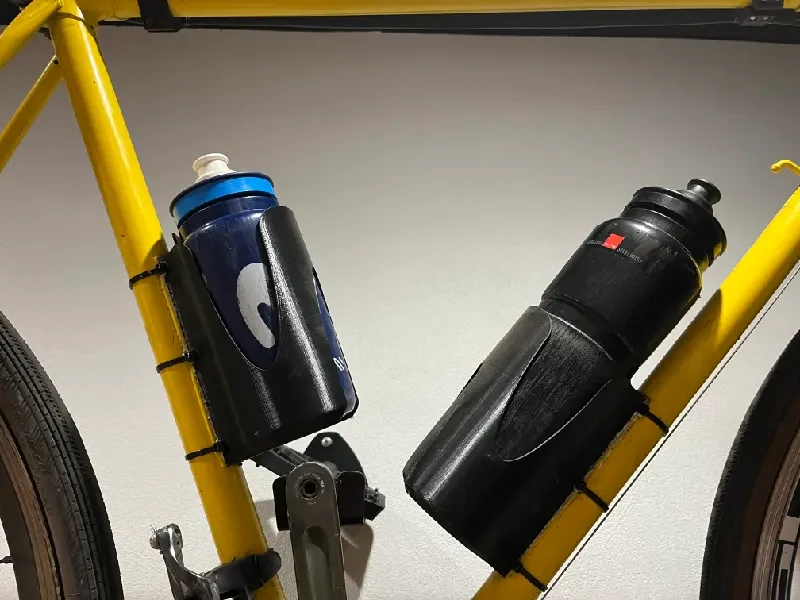

Работает с стандартными бутылками диаметром 73-75 мм.

Держатель имеет стопор, который не дает бутылочкам выскользнуть самостоятельно. У большинства бутылок для этого есть специальное место.

Он предназначен для трубок рамы диаметром 29 мм, но отлично работает и с более широкими трубами.
[ Если вам необходимо установить держатель на другой размер профиля — напишите мне. Я подготовлю для вас модель! :) ]

Держатель можно закрепить с помощью трех застежек-молний шириной до 6 мм.

Промежуточный слой должен обеспечивать дополнительное трение между рамой велосипеда и держателем бутылки. Заставьте его держаться крепко. Стяжки-молнии, как правило, сами по себе не способны обеспечить необходимую силу захвата. Так что хорошо бы использовать какую-то дополнительную штуку ;) Есть несколько способов подойти к этому.

Я обнаружил, что печать ТПУ с заполнением гироида, без верхнего и нижнего сплошных слоев, может быть заполнена строительным силиконом (лучше всего: прозрачным, нейтрального отверждения), который идеально подходит для этой работы. Он обеспечивает отличное трение и мягкий, поэтому не царапает краску рамы велосипеда. Можно сделать как бутерброд: на трубку каркаса положить прослойку, залить силиконом и прижать бутылочницей. Засте��ните его. Соберите излишки силикона, пока он жидкий, или подождите, пока он застынет, и аккуратно разрежьте его.

(Я использовал белый цвет в качестве теста, и остался таким:) )

Как вариант, можно вырезать прямоугольный кусок резины: 25х140 мм. Это не так хорошо, как предыдущее, но все равно ок.

Печать промежуточного слоя ТПУ (без силиконового заполнения) лучше, чем ничего.

Предложение по печати:
Держатель для бутылок

Распечатайте его вертикально (как в файле).

Сопло: 0,4 или 0,6 (модель оптимизирована под 0,6)

Материал: PETG, ABS, ASA — это нормально, однако нейлон намного превосходит их на любом уровне.
Избегайте использования смесей CF и GF. Это повредит вашу бутылку с водой и может повредить вам, если вы потрете держатель во время езды.

Подставки — для повышения стабильности процесса печати. ​​Вы можете добавить опору под переднее отверстие. Но это не обязательно, если Вы правильно настроите свой слайсер и у Вас будет надежный процесс печати.

Прослойка -

Как упоминалось выше: материал ТПУ. Насколько это возможно, похоже на резину.
Лучший подход: без сплошных верхнего и нижнего слоев, заполнение гироида 20-25%.

Альтернативно, когда у Вас нет силикона — обычно сверху и снизу.
