Крепления для велосипедных ремней...

Я решил заменить старые и изношенные ремни крепления на велосипеде крепёжным ремнем. Пожертвовав некоторым удобством, я надеюсь получить больше гибкости и долговечности с помощью ремня для крепления, поскольку он легко регулируется и не имеет резинки, которая со временем изнашивается.

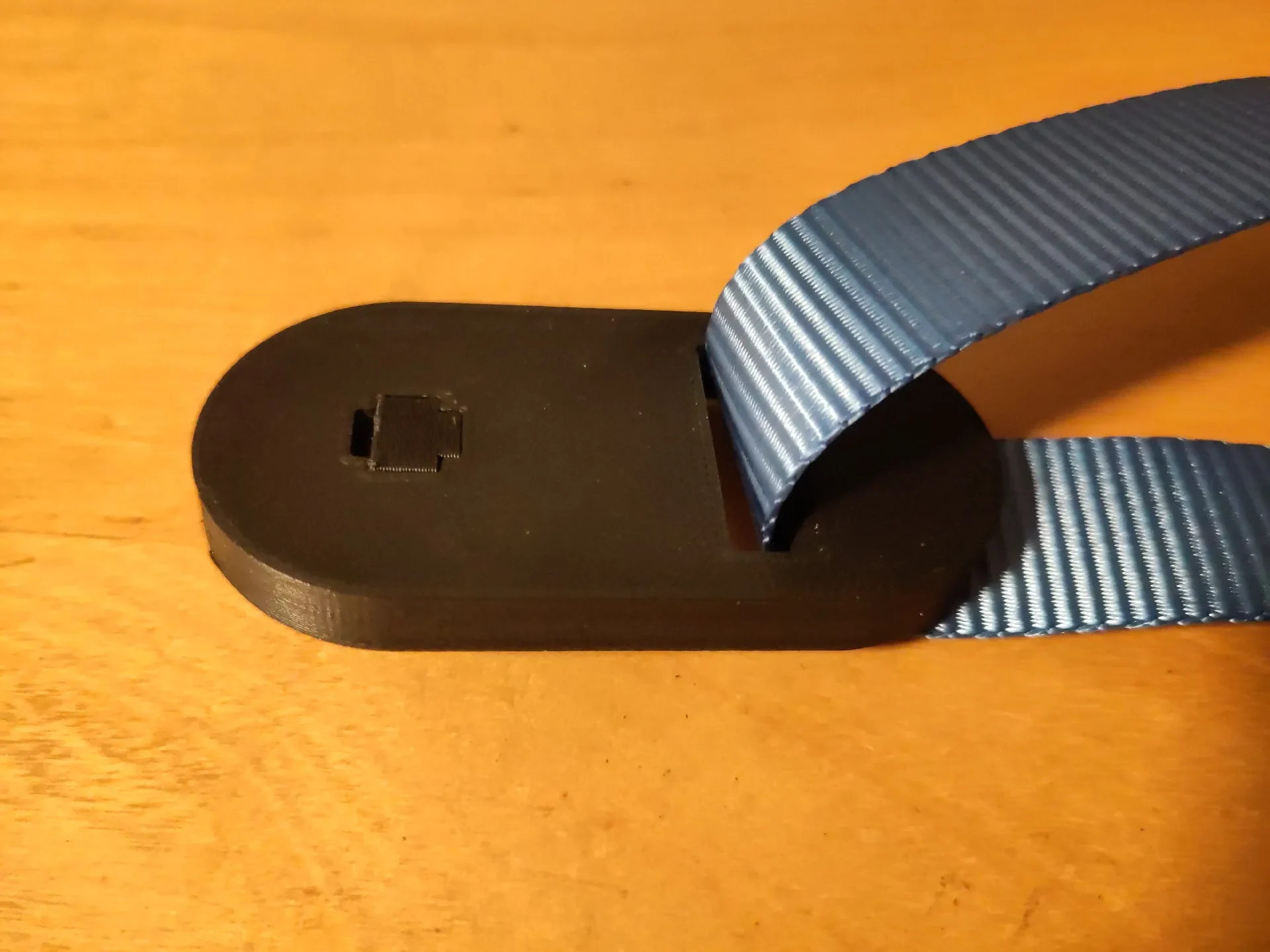

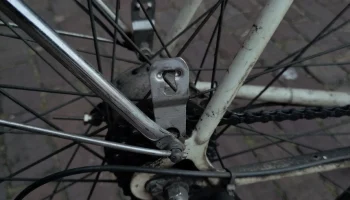

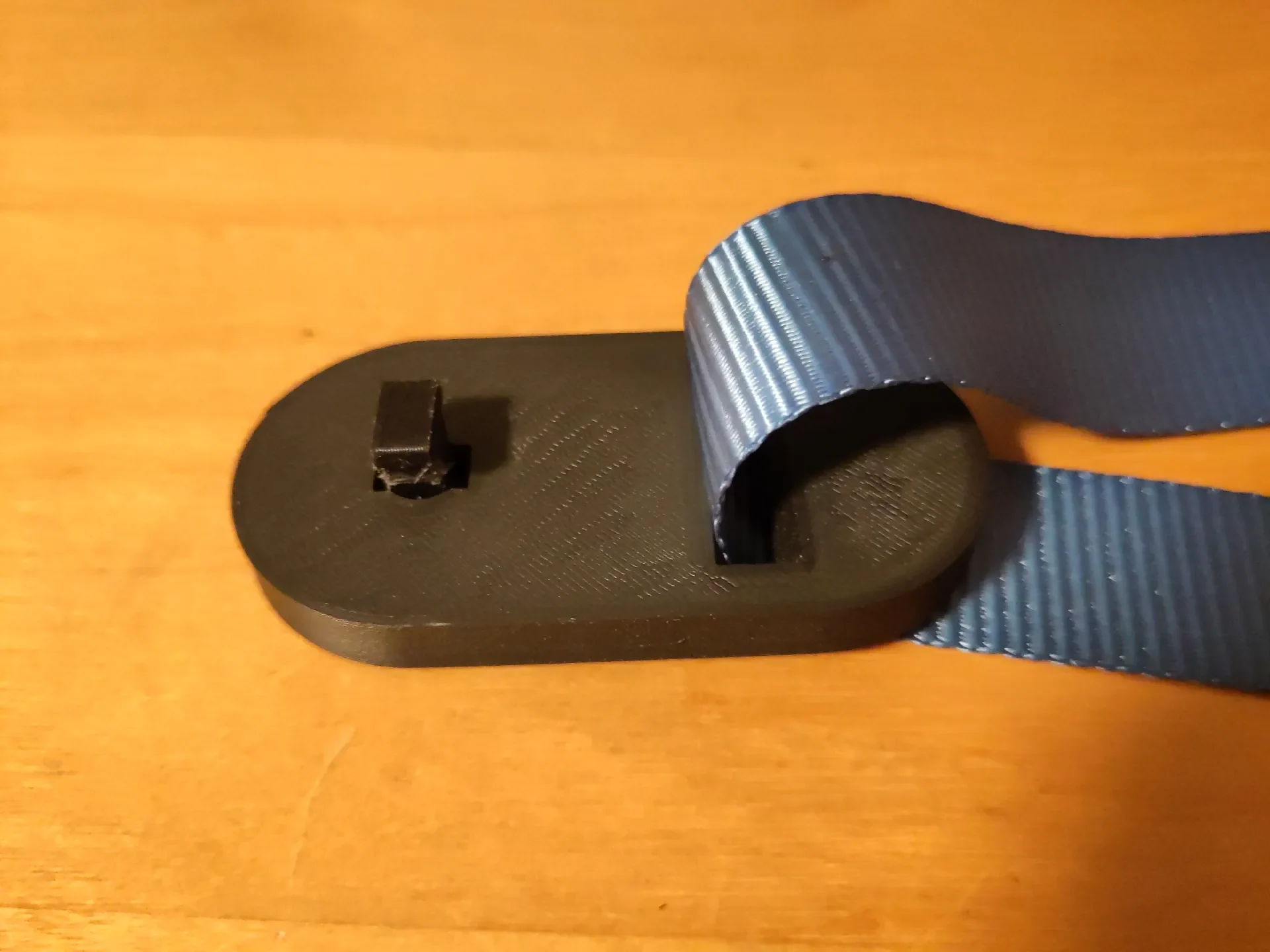

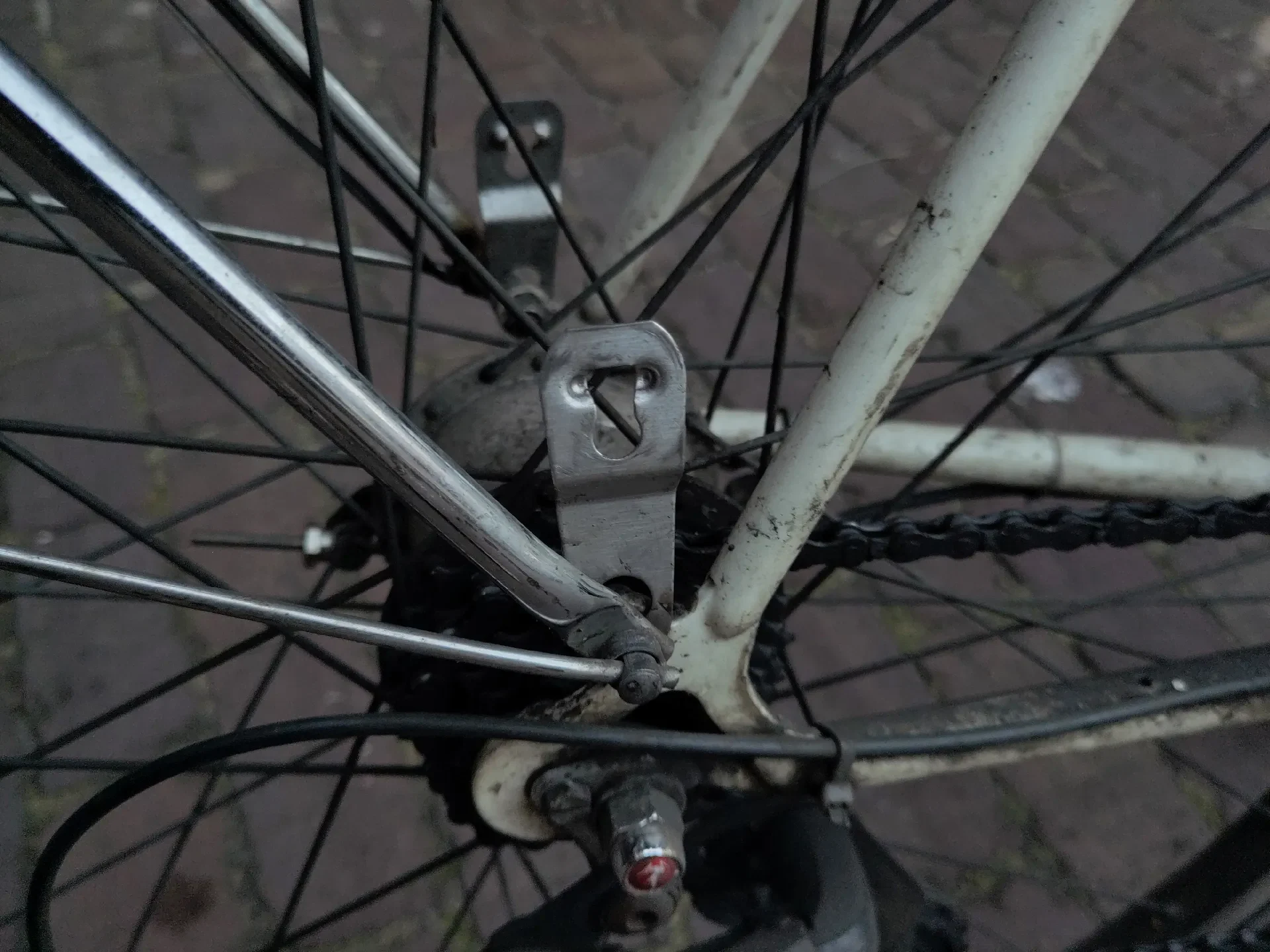

В этой модели используются универсальные точки крепления несущего ремня из нержавеющей стали. Корпус и крючок для крепления напечатаны отдельно и должны быть соединены простой вставкой и поворотом. Фрикционная посадка должна быть достаточно надежной, в противном случае добавьте клей.

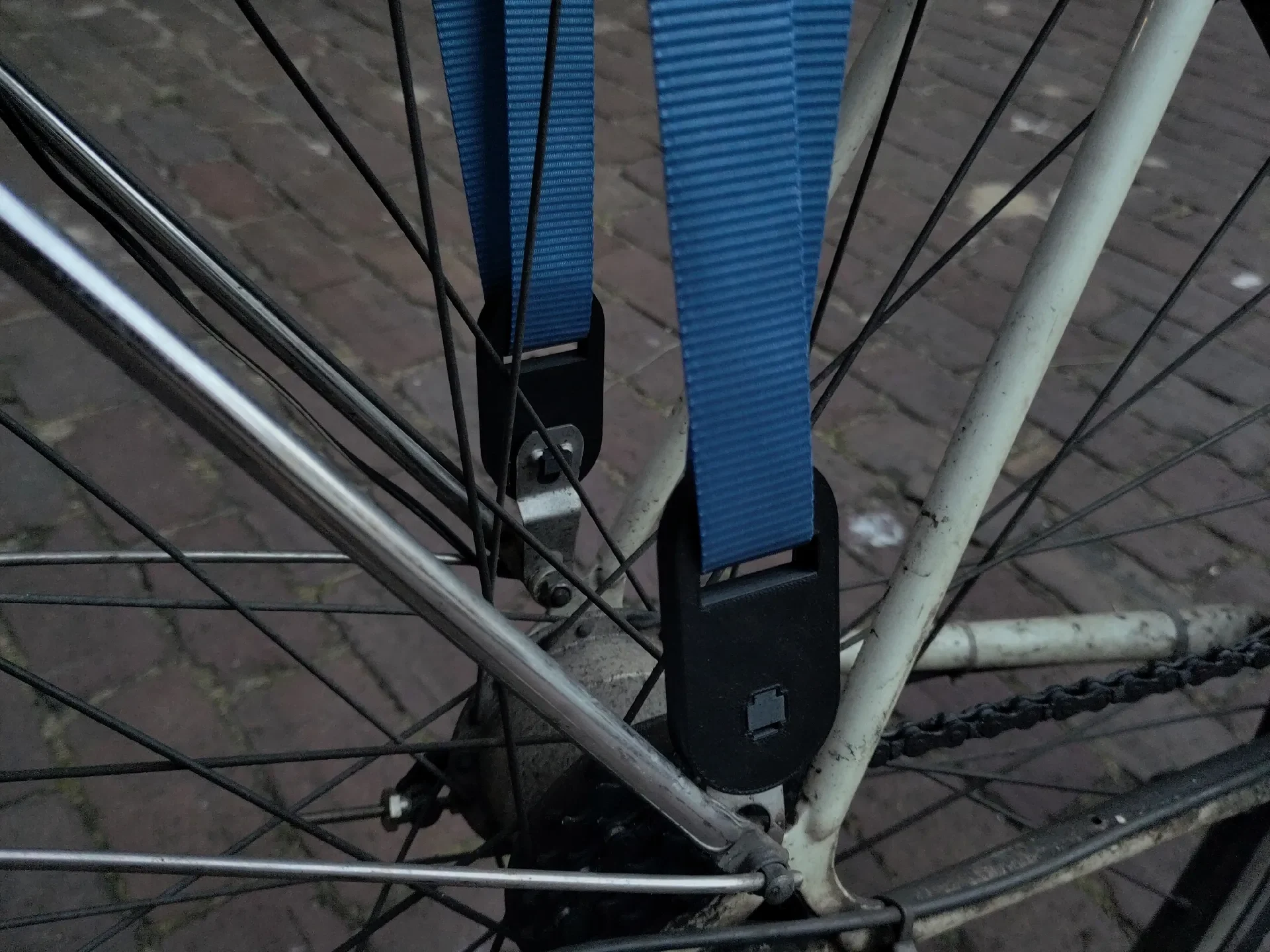

После того, как крюк вставлен и новые крепления установлены, вы можете пропустить крепежный ремень через прорези.

Крепежный ремень

Стандартные размеры модели подходят для ремня шириной 25 мм или 1 дюйм. Ширину прорези для крепежного ремня можно легко изменить с помощью OpenSCAD с помощью окна настройки, выбрав «Окно» > «Настройщик».

Длина ремня для крепления зависит от вас. Я рекомендую длину 2,5 м (8,2 фута), так как короткая не очень полезна, но с более длинной вам придется убрать много лишнего. Вы всегда можете укоротить ремень, но не забудьте оставить его достаточно слабым, если хотите закрепить более крупные предметы на багажнике.

Настройки печати

Распечатайте в исходной ориентации, чтобы обеспечить максимальную прочность. Никакие опоры не нужны. Вставка с крючком выиграет от дополнительной адгезии козырька.

Журнал изменений

версия 2.1:

В настройщик OpenSCAD добавлен параметр ширины крепежной ленты.

версия 2:

Оптимизированная модель, снижающая затраты на нить.
Добавлены дополнительные комментарии к файлу OpenSCAD.
