Накладка на руль велосипеда Cowboy C4...

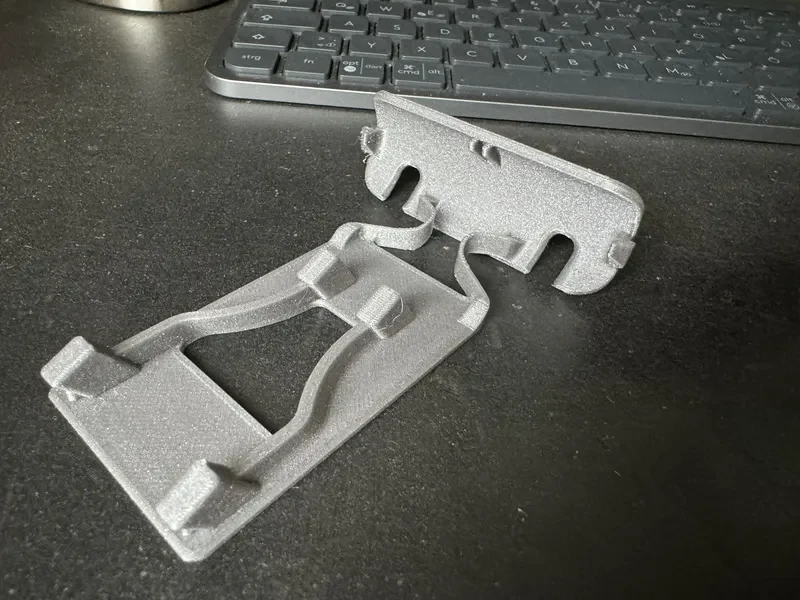

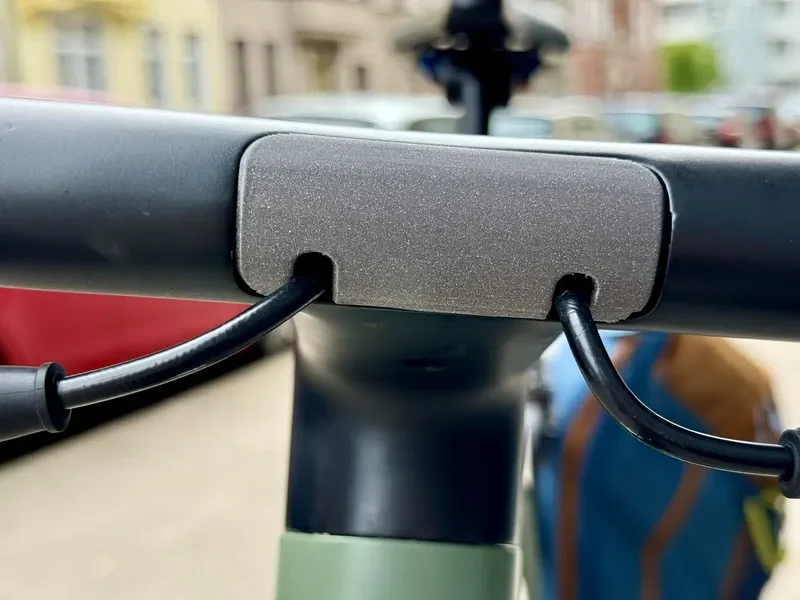

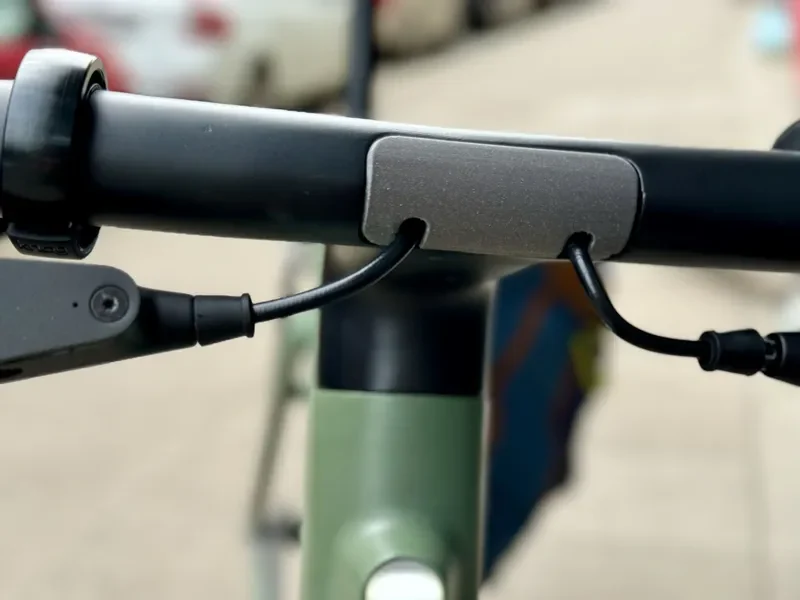

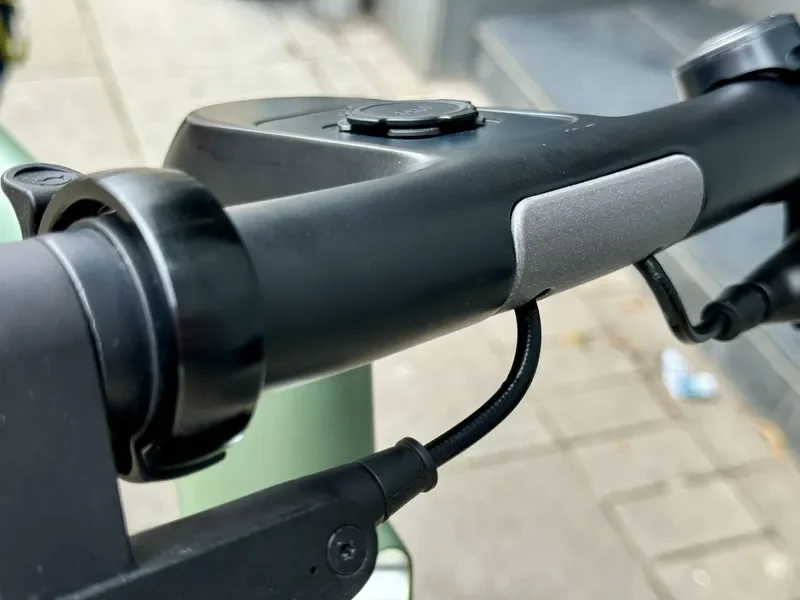

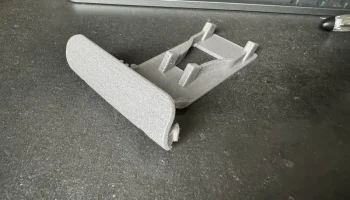

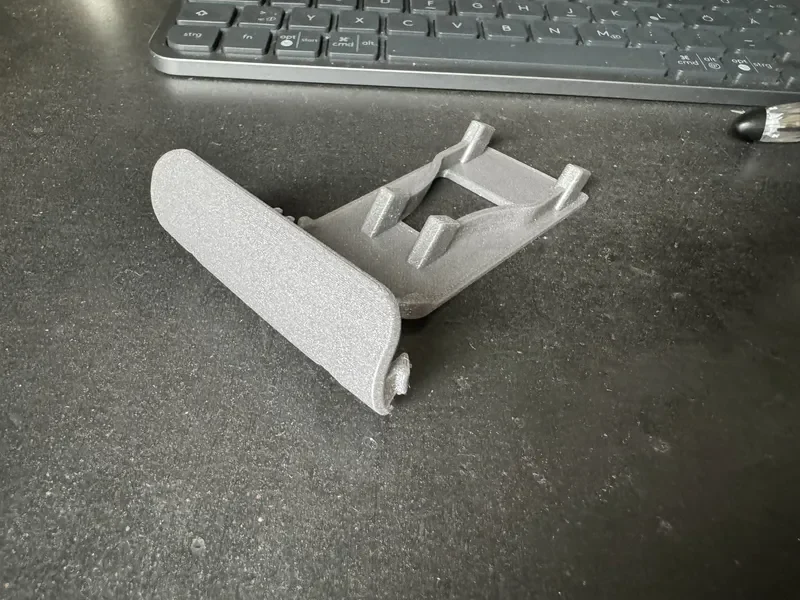

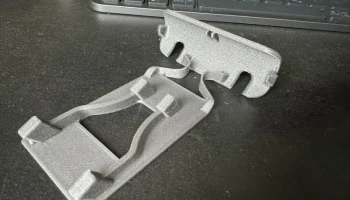

Один из кронштейнов-крючков оригинальной детали моего C4 сломался, и я решил спроектировать его, потому что думаю, что рано или поздно то же самое произойдет и с запасной деталью. Поэтому я хотел иметь возможность просто напечатать еще один. Я старался быть максимально приближенным к оригинальной части, соответственно насколько это необходимо. У FDM есть и другие ограничения, кроме литья под давлением… В общем, я сделал много измерений, закинул их все в Inventor и через пару часов и две итерации эта деталь была го��ова. Как вы можете видеть на фотографиях, он вполне подходит. Есть возможности для улучшения верхнего края, который мог бы быть немного ближе к рулю.

Напечатанный в матовом черном цвете, он должен хорошо гармонировать с общим дизайном руля. Но у меня под рукой не было PETG такого цвета, и я решил выбрать что-нибудь поярче, чтобы продемонстрировать напечатанную часть на ковбойском велосипеде. :)

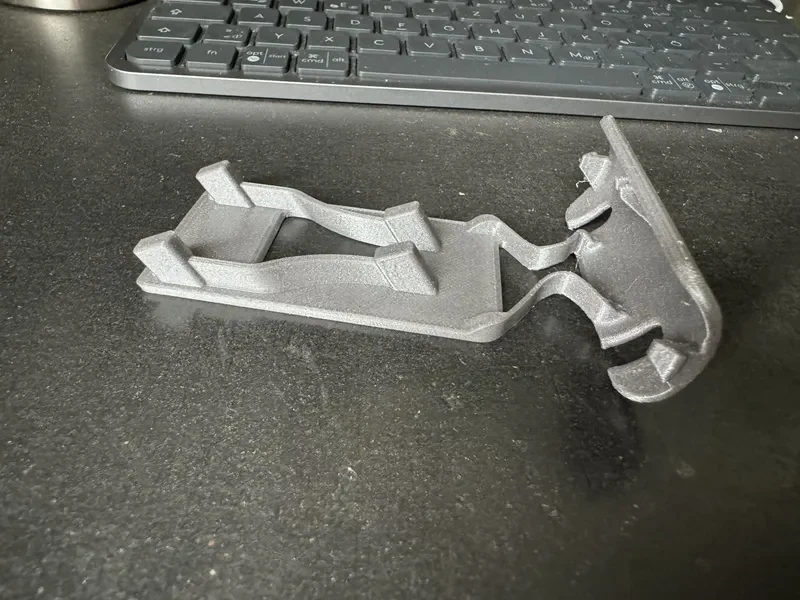

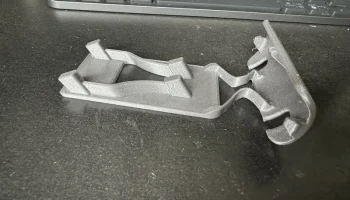

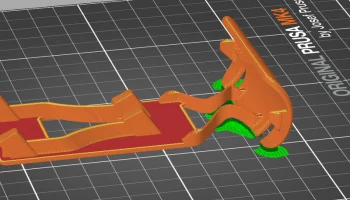

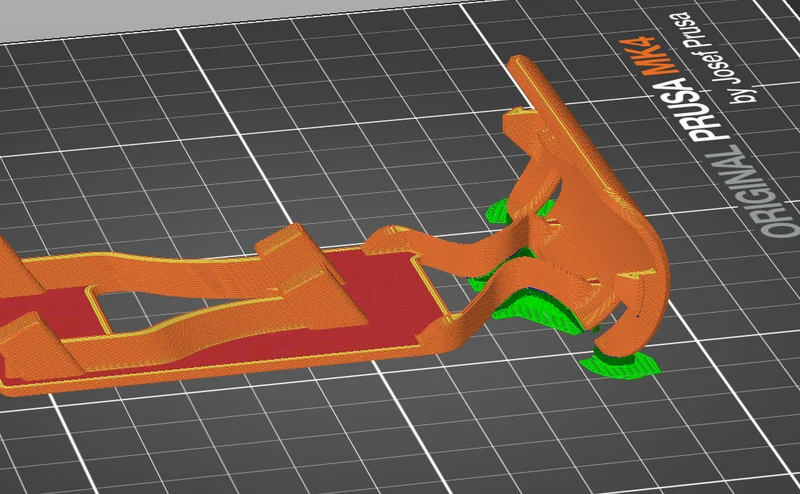

Напечатано из PETG с небольшой опорной структурой под аркой спереди. (как видно на последней картинке)

Обновление (17.06.2024): V1_2 лучше подходит по верхнему краю. Просто добавил небольшой кончик к средней проставке вверху. Также исправлено пространство между колоннами на заднем конце детали.
