Задний отражатель велосипеда, брызговик...

Мотивация

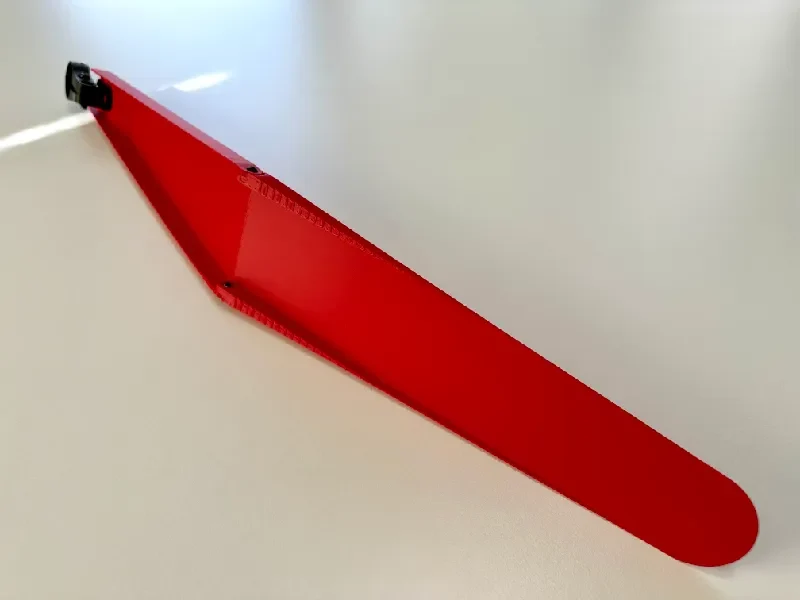

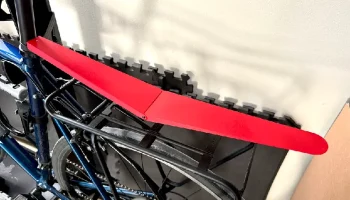

Мне нужен был брызговик, похожий на мою предыдущую конструкцию, для сборки которого не требовалось столько специального оборудования. У меня был запасной задний отражатель, и я решил, что у него есть разумное решение для крепления к подседельному штырю, поэтому я спроектировал это брызговик для крепления с крепежом заднего отражателя и некоторыми дополнительными обычными деталями M3 (и, опционально, суперклеем).

Важное примечание: это не предназначено для замены заднего отражателя, это просто способ повторно использовать детали отражателя для брызговика. Соблюдайте местные законы и при необходимости используйте отражатели и фонари.

Подробности

Для сборки требуется:

2 винта M3x8
2 гайки М3 (или предпочтительно контргайки)
Крепление заднего отражателя
Настоятельно рекомендуется: Суперклей.

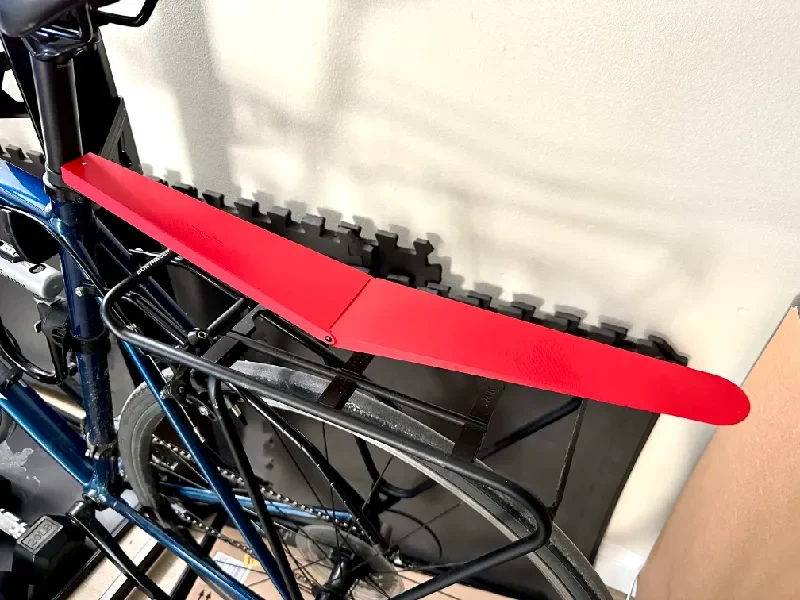

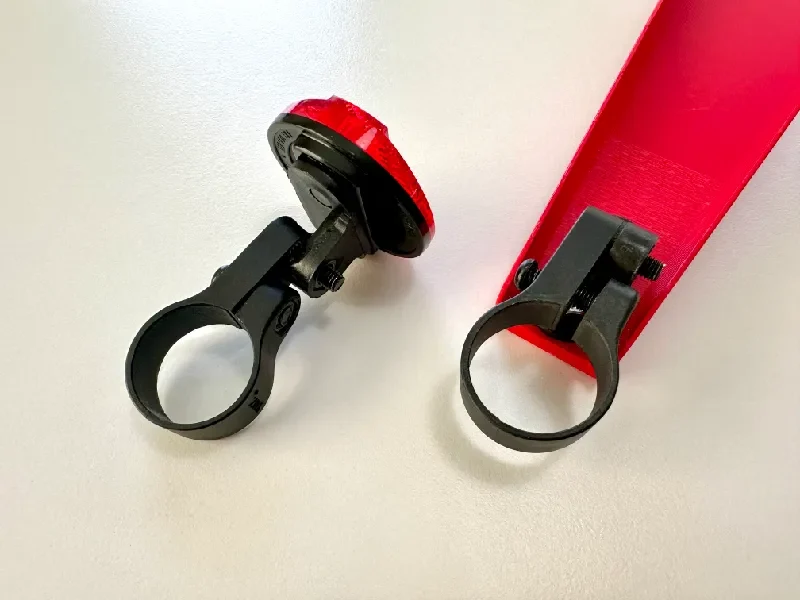

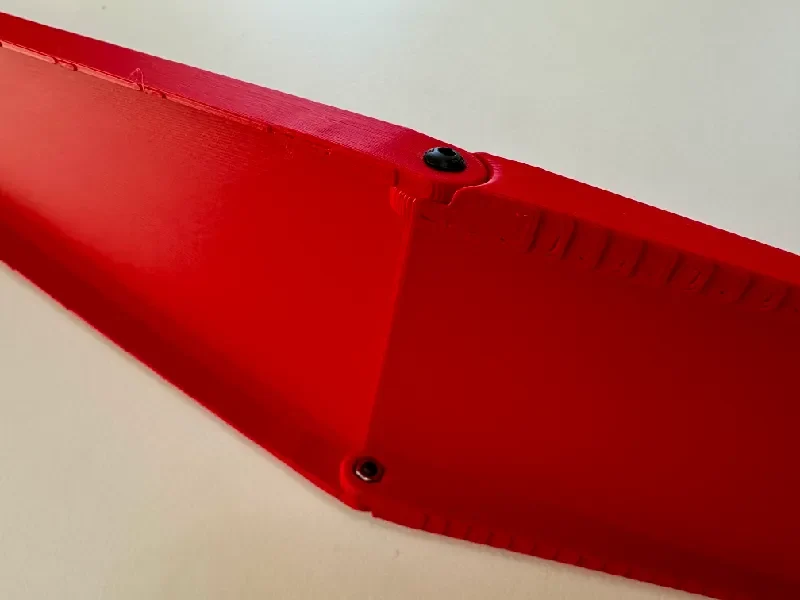

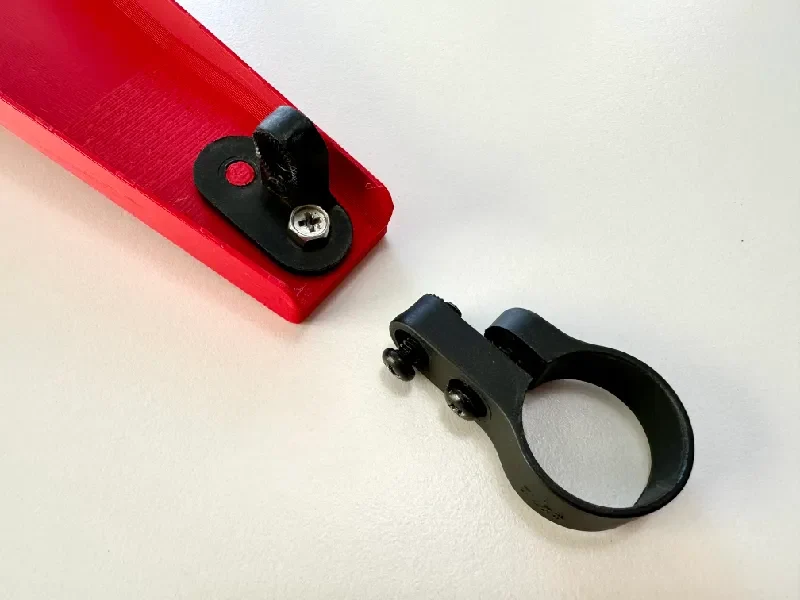

Примечание. Кажется, что существует несколько различных конструкций задних отражателей, но у меня было 2 отверстия для крепления брызговика и винт, который самозаворачивается в пластиковый корпус отражателя. Если у вас есть модель с двумя отверстиями, вы сможете либо склеить детали суперклеем и связать их вместе, либо использовать собственное оборудование, чтобы прикрепить брызговик к отражателю.

Диаметр отверстия в кронштейне 4,35 мм. Потенциально вы можете просверлить это, если используете материалы, подобные ABS, но я бы не рекомендовал этого с PLA. Вы можете попытаться отрегулировать размер отверстия в PrusaSlicer, объединив геометрии цилиндров (Добавить деталь/Отрицательный объем). Обратите внимание: хотя это и не очень точно, допуски самого оборудования отражателя не очень жесткие, так что, вероятно, с вами все будет в порядке.

Крылья представляют собой консольную часть отражателя, но я обнаружил, что на самом деле он довольно упругий, хотя и немного гибкий. Я также рекомендую отрегулировать угол клапана относительно руки, а затем приклеить его на место суперклеем, иначе он со временем может опуститься вниз. Я еще не проезжал на нем большое количество миль и обычно использую его на велосипеде с задней стойкой, поэтому провисание не было большой проблемой.

Советы по печати
Я рекомендую печатать их из чего-то вроде ABS или PETG из-за их превосходных механических свойств по сравнению с PLA, но PLA — неплохой вариант для этого дизайна.
Если вы используете саморезы, рекомендую использовать в слайсере модификатор, чтобы увеличить количество периметров вокруг отверстия. Вы также можете напечатать дополнительные периметры по всей детали, но это повлияет на вес и может перегрузить оборудование отражателя.

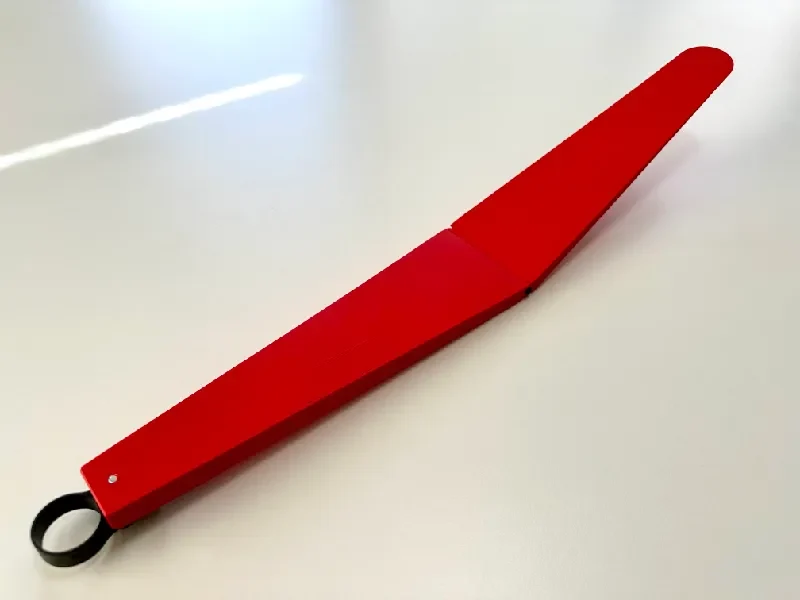

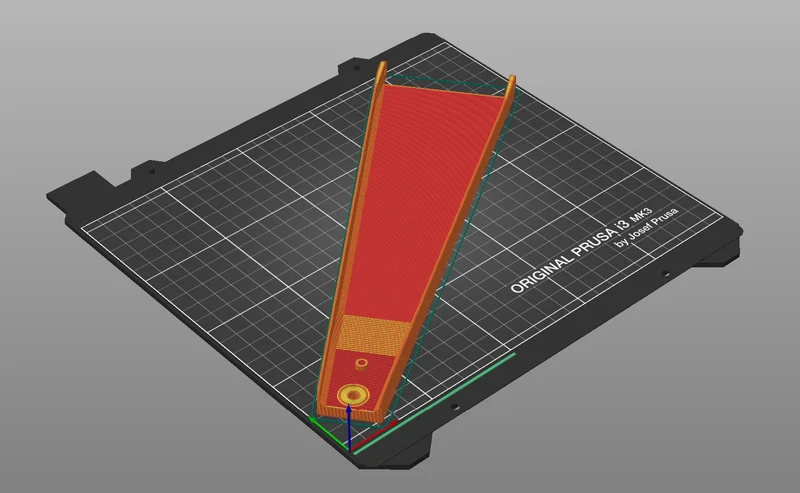

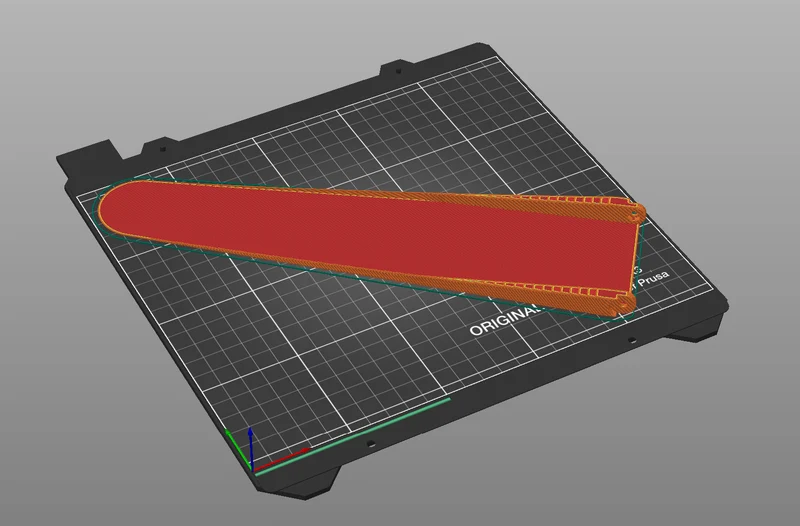

Детали довольно длинные, но я почти могу разместить их на своем Prusa i3 mk3, при условии точного позиционирования.
Эти детали несложно распечатать по конструкции, но позаботьтесь о том, чтобы выступы пазов для гаек печатались хорошо, иначе гайки могут не сесть должным образом и привести к расколу слоев.
