Тросовая тяга с подшипником 608 для бокса на крышу, велос...

Целью было сделать его легким и при этом иметь некоторые «дополнительные возможности».
Моей целью было поднять бокс на крышу с помощью одного паракорда, но на 4 точках подъема. Итак, паракорду нужно было идти по кругу.
Я не полагаюсь на то, что веревка будет удерживать вес вечно. Таким образом, подъемную часть можно закрепить на потолочной части.

В качестве подшипников я использовал подшипник 608, которы�� можно легко купить везде за небольшую сумму денег. Я часто использую их для 3D-сухих коробок и прочего.
Он предназначен для использования с веревкой диаметром 4 мм, также известной как паракорд.

Существует два основных варианта установки на потолок.
Лично я предпочитаю метрические винты M6 с метрическими анкерами для бетона — обратите внимание на M6 в имени файла.
Но я сделал версию для стандартных винтов с потайной головкой и обычным пластиковым дюбелем — обратите внимание на spax в имени файла.
Чтобы помочь с сверлением отверстий, существует сверление_помощника.

У шкива есть три основные версии.

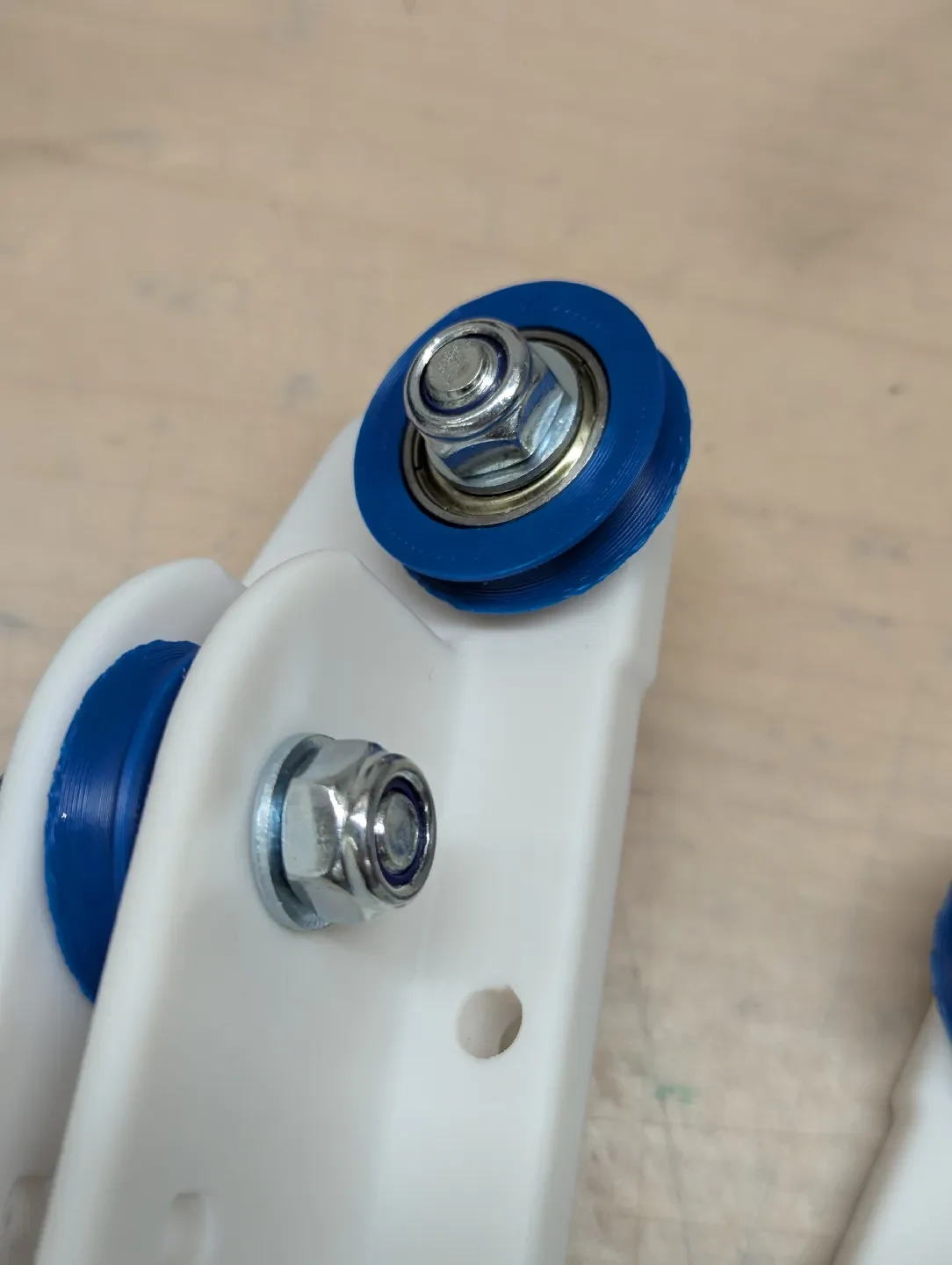

У всех: 608 подшипник с роликом крепится болтом М8 и гайкой. Есть небольшой дистанционный блок 1 мм. Так что закрепить его можно достаточно плотно и между деталями не должно быть никакого зазора — но у подшипника будет зазор для свободного вращения.

А:

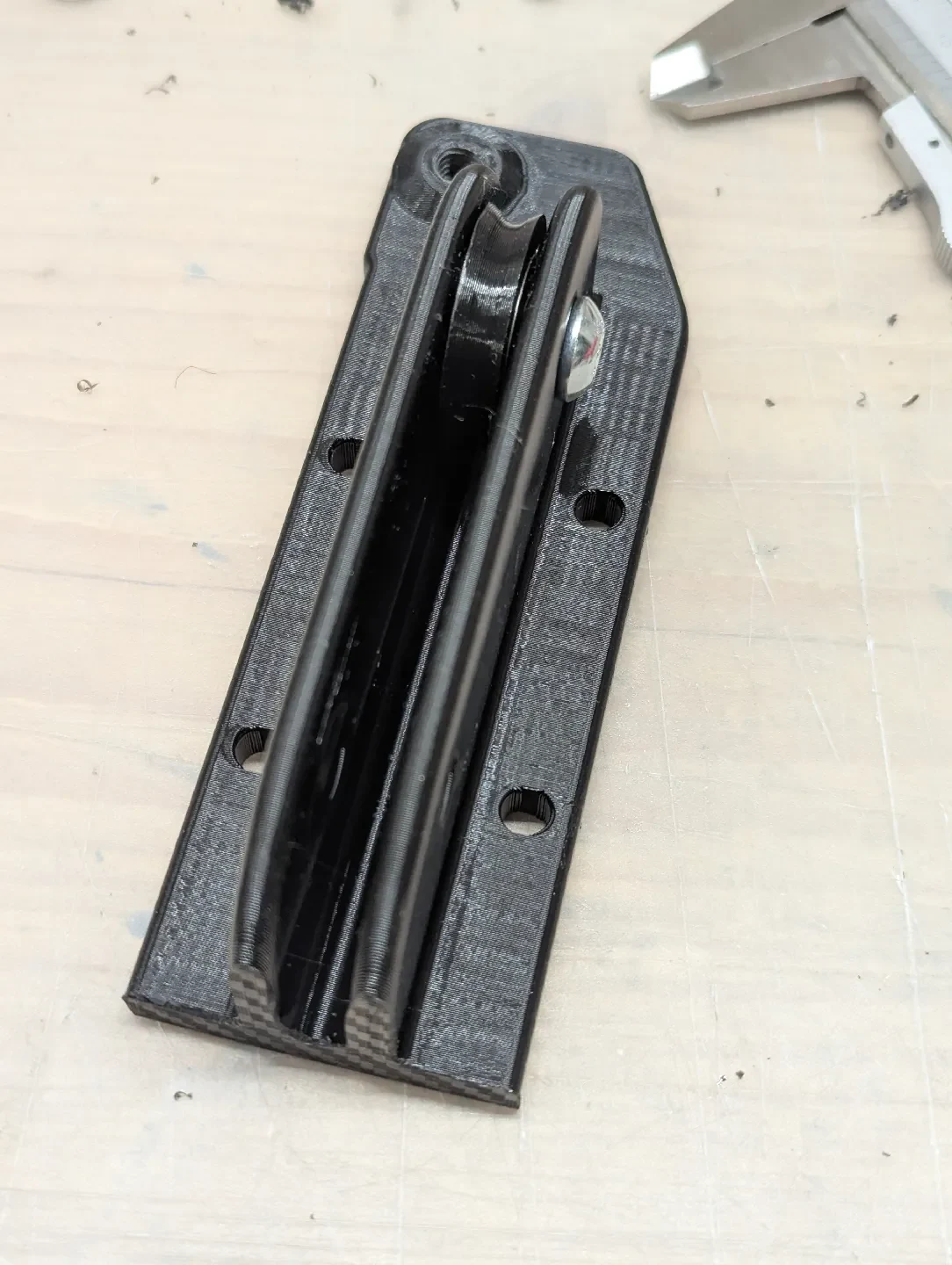

один простой, вмещающий только два ролика:
608_шкив
в версии _M6 или _spax

Б+В:

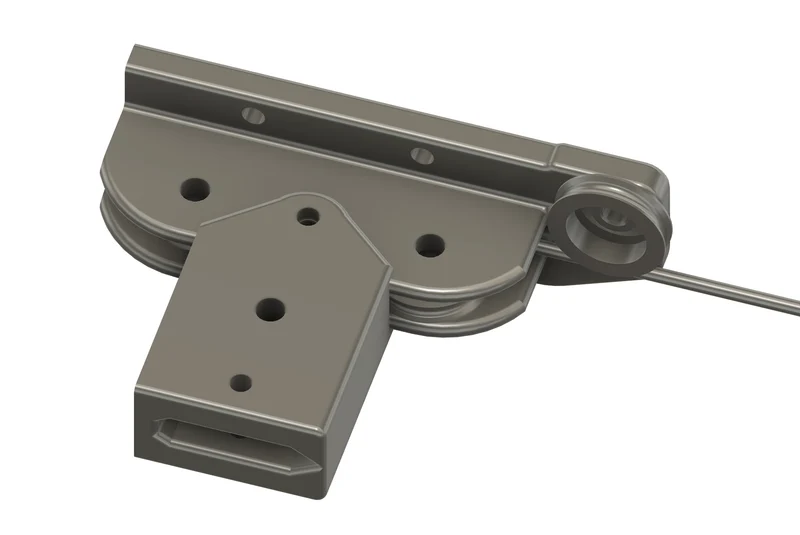

Затем у нас есть те, которые ведут веревку за угол. один для правой стороны и один для левой стороны.
Там третий ролик направляет паракорд за угол.

Также для потолочного крепления с M6 или Spax.

Для третьего ролика есть два варианта установки: шестигранная гайка/винт или винт М8, если вы нарезаете резьбу М8.

Если винт с шестигранной головкой М8 вставлен снизу, длина винта не имеет значения.

608_шкив_M6
...M8Гайка
...M8Гайка-L

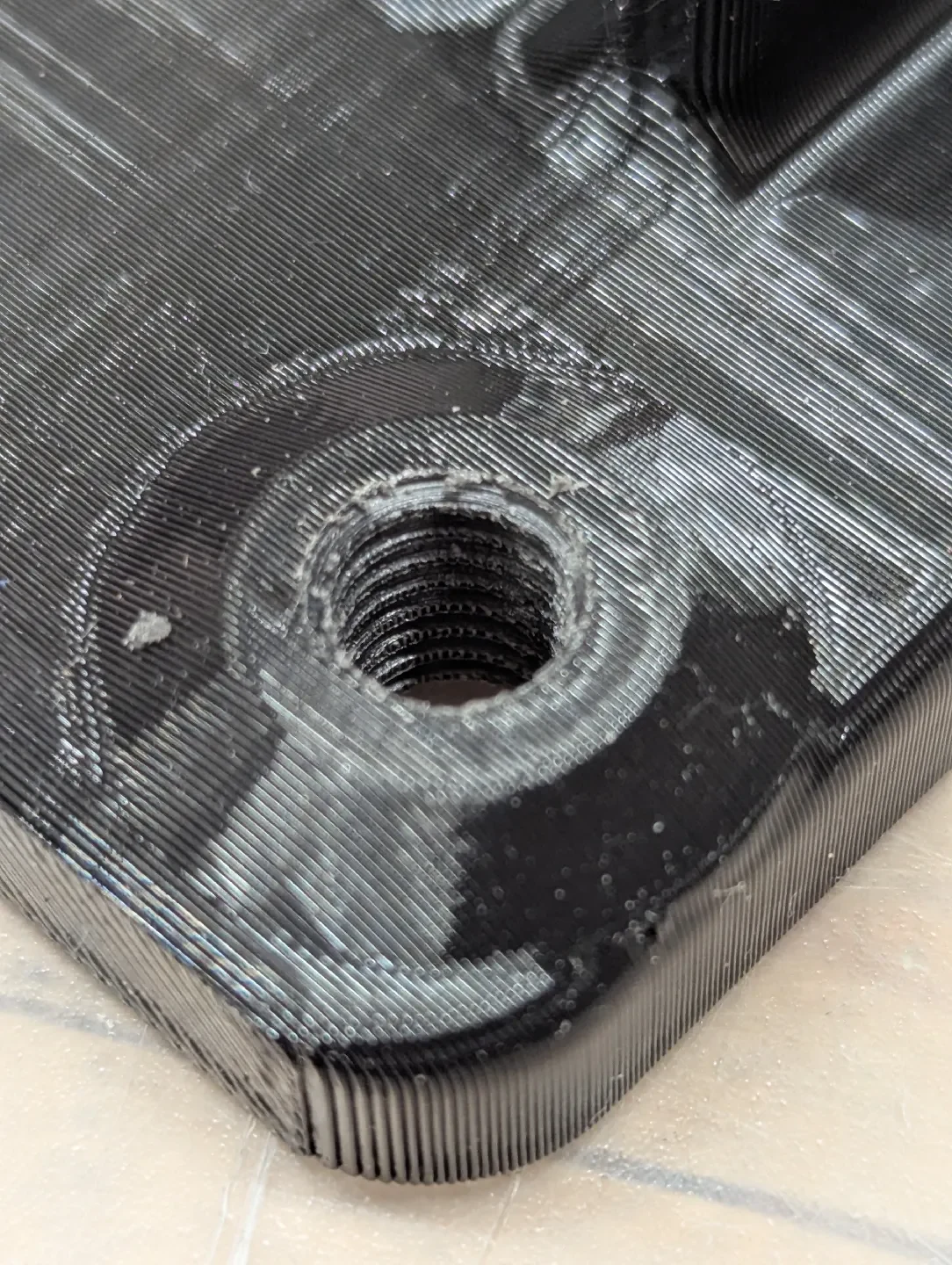

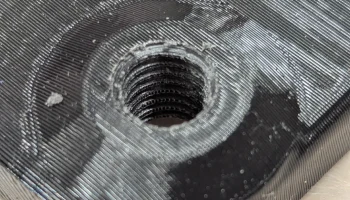

...M8резьба
...M8thread-L

а также для винта с потайной головкой у нас есть:

608_шкив_спакс
...M8Гайка
...M8Гайка-L

...M8резьба
...M8thread-L

для подъема

Единственное, чего не хватает, — это движущейся части для подъема вашего снаряжения.

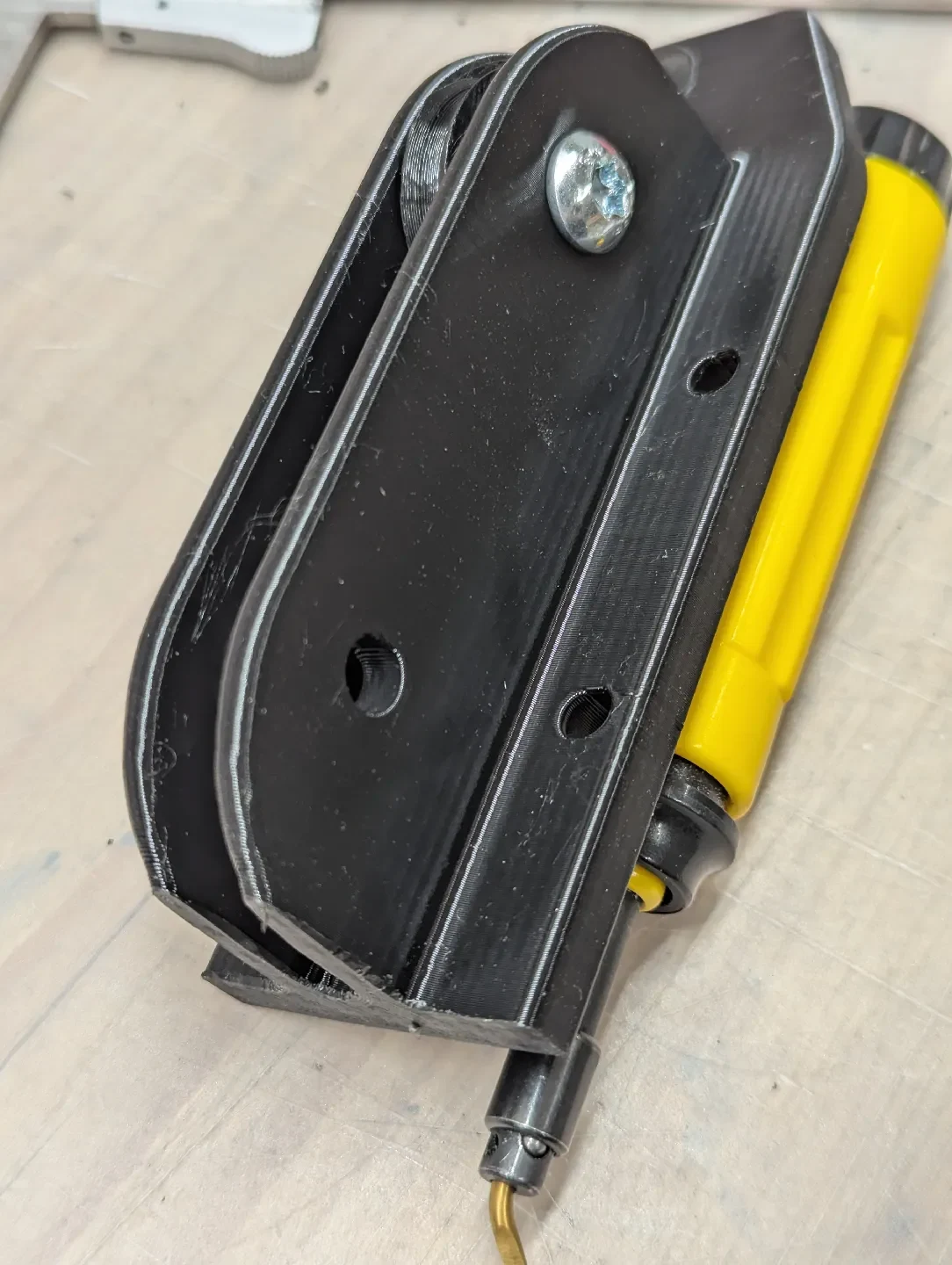

Это 608_шкив_съемник.
Он имеет отверстие М6 для крепления всего, что придет вам в голову, кому угодно. Я буду использовать только паракорд.
с другой стороны также имеется отверстие М6. Когда он находится вверху, эту часть и потолочную часть можно закрепить винтом M6.

И, конечно же, шкив для подшипника.
Просто запрессуйте в него подшипник — можно молотком, а лучше тисками.

Печать:

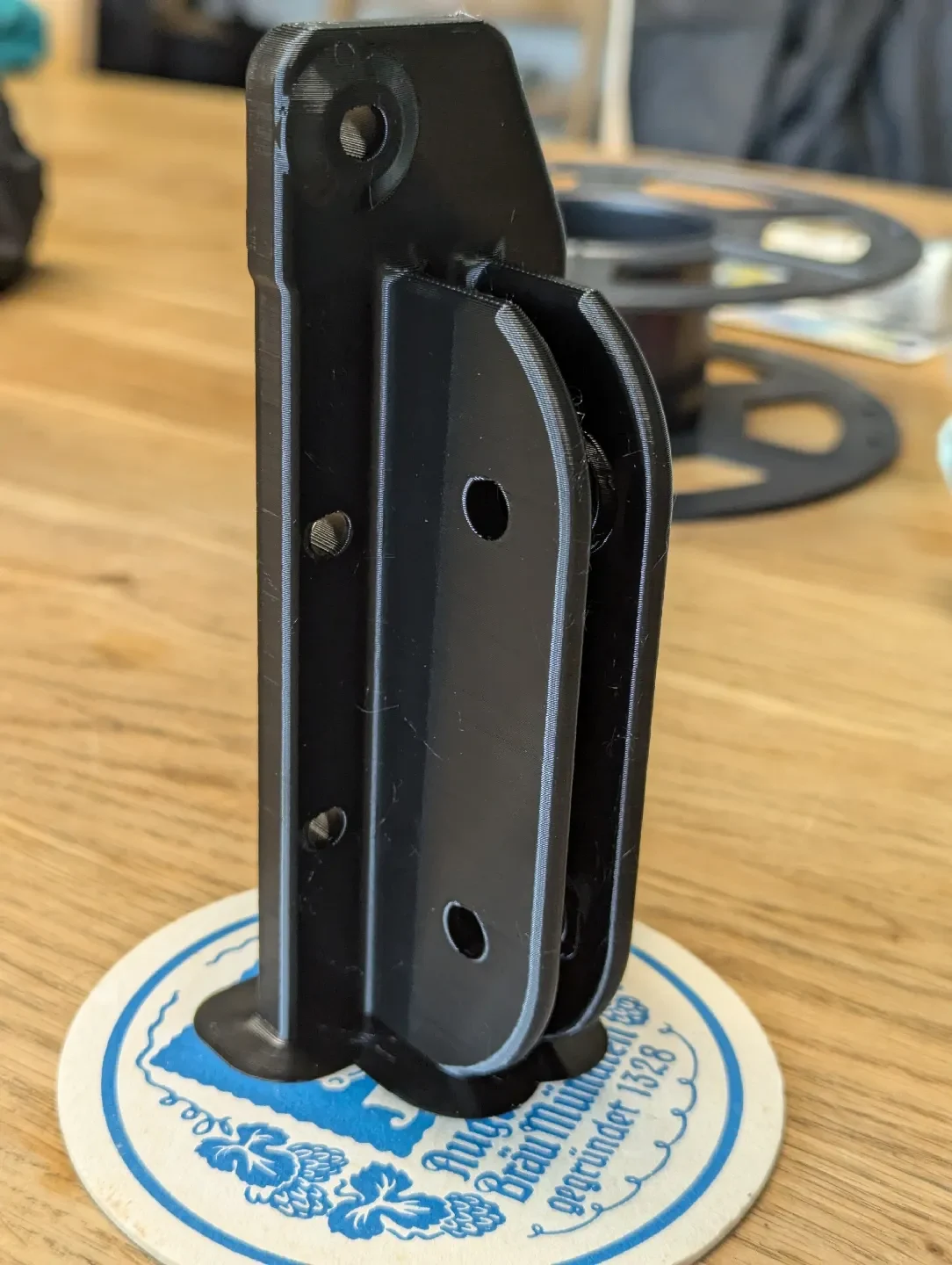

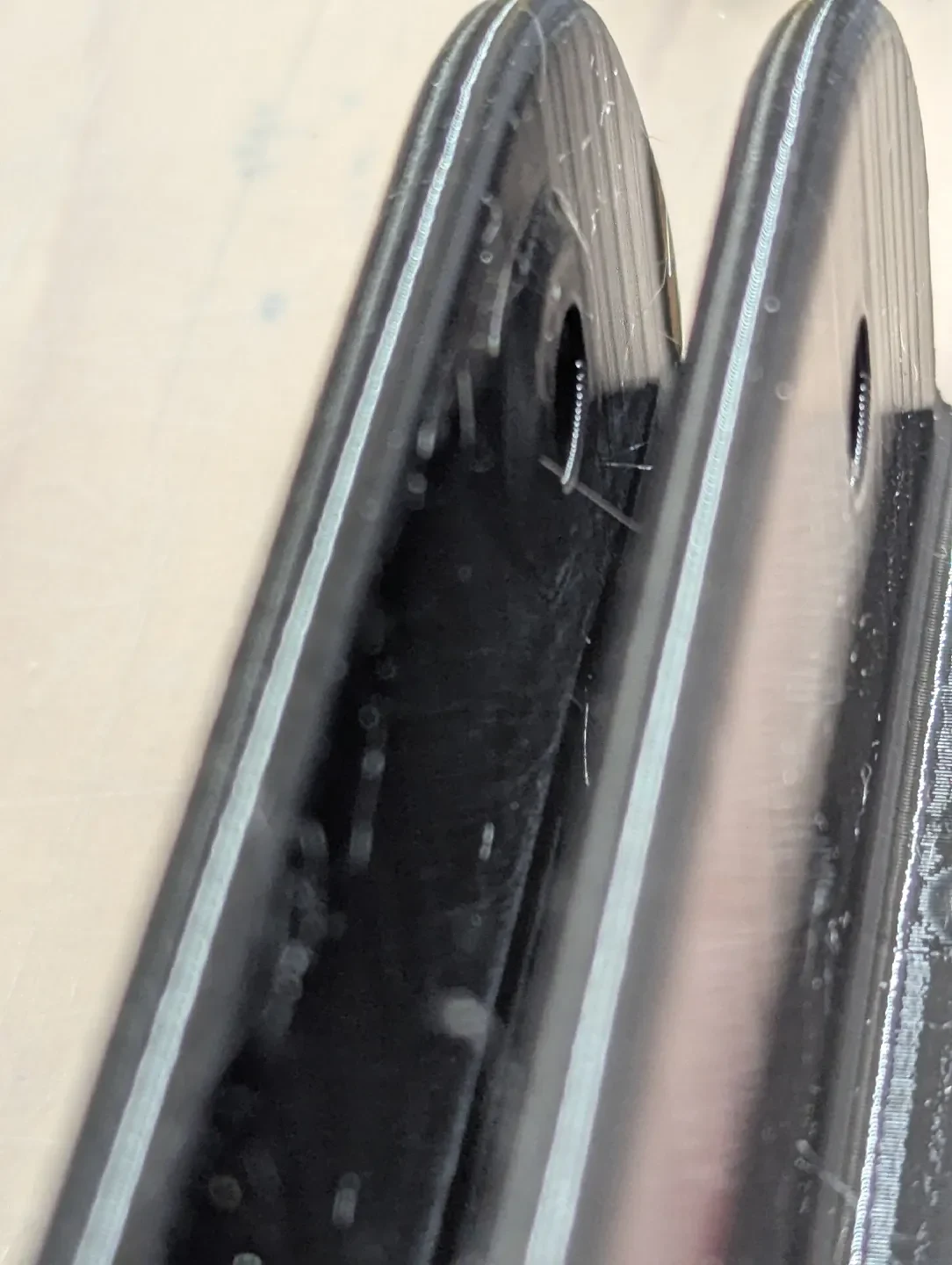

Ориентация печати вертикальная для обеспечения максимальной прочности. Все углы закруглены, кроме одного. Итак, это должна быть ваша рабочая пластина.

В целом печать должна быть очень простой — никаких опор не требуется.

Для лучшей устойчивости советую ABS или ASA.

Если вес не слишком велик, PETG тоже подойдет.

наконец:

пожалуйста, оставьте мне лайк или комментарий!
