Отдельно стоящая вертикальная стойка для велосипедов

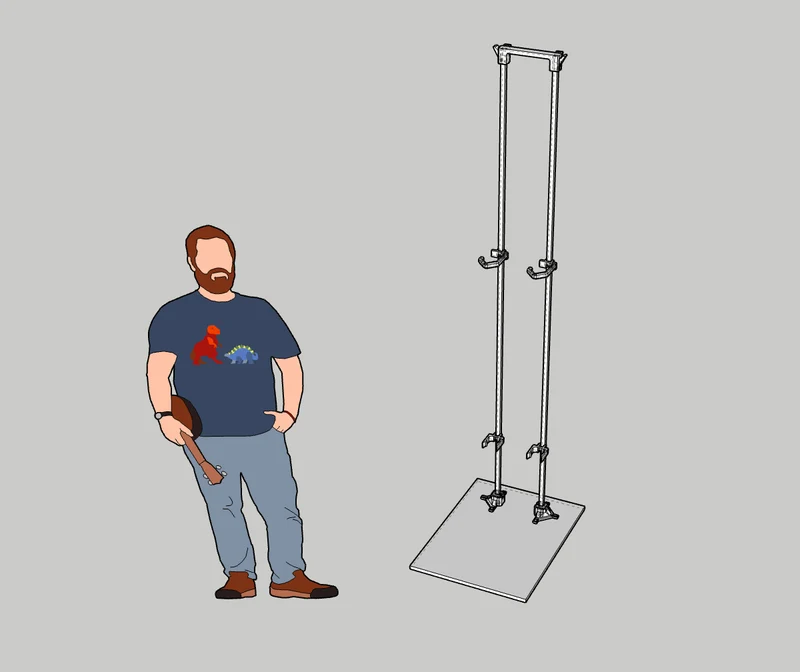

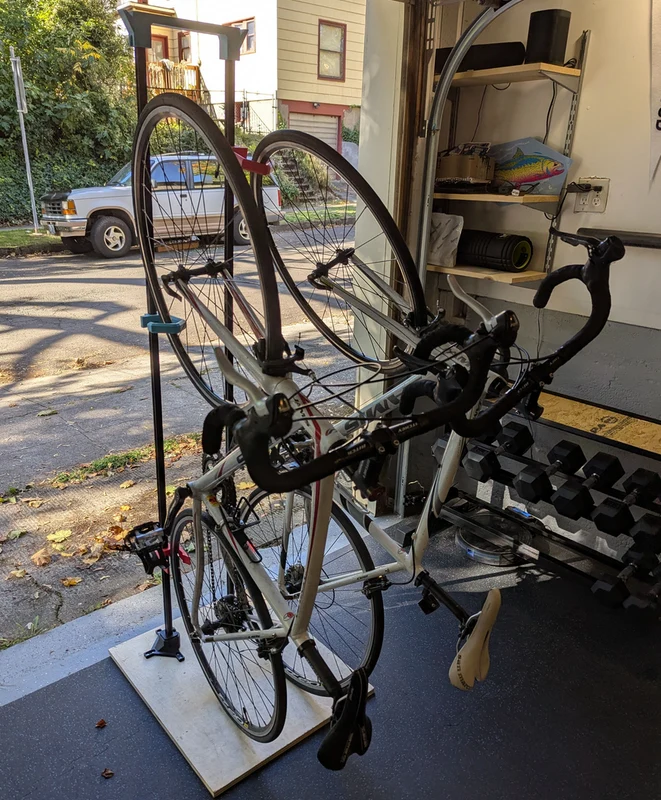

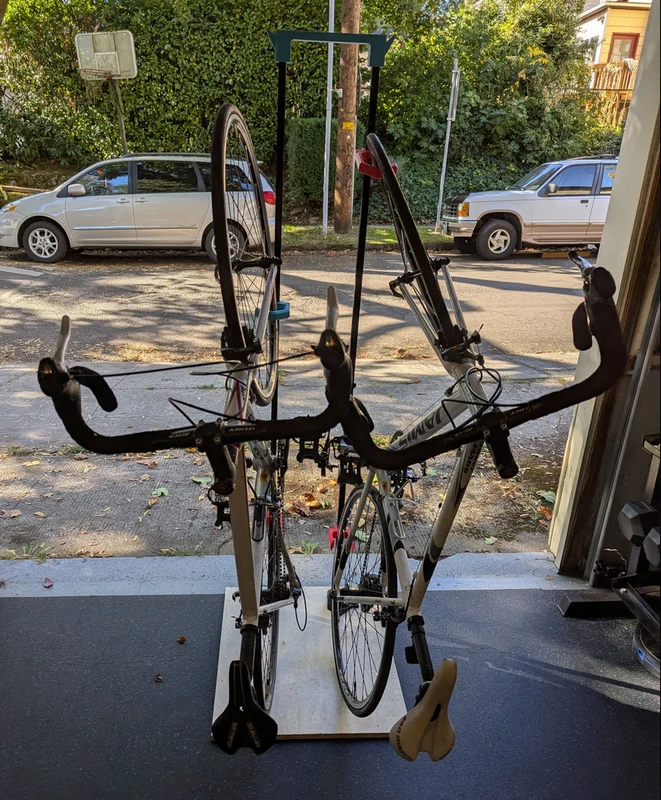

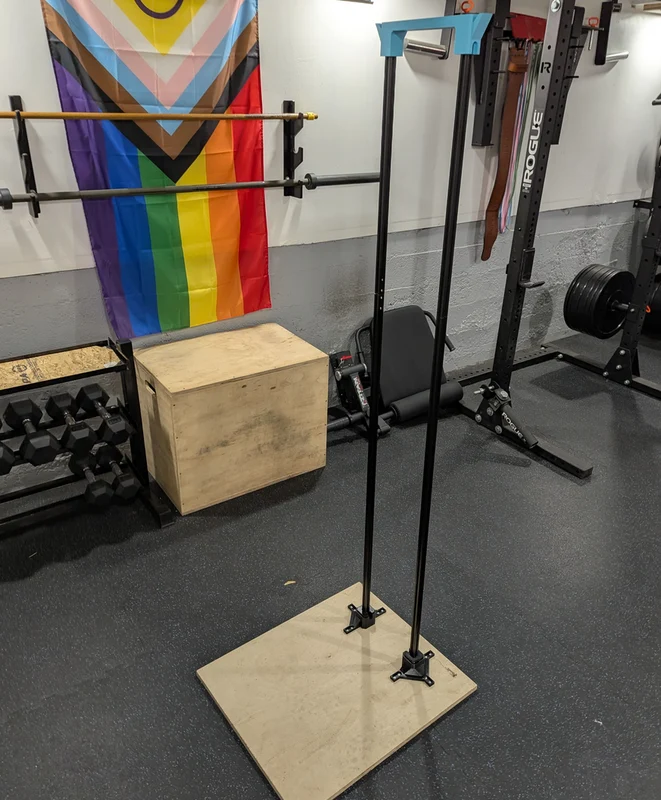

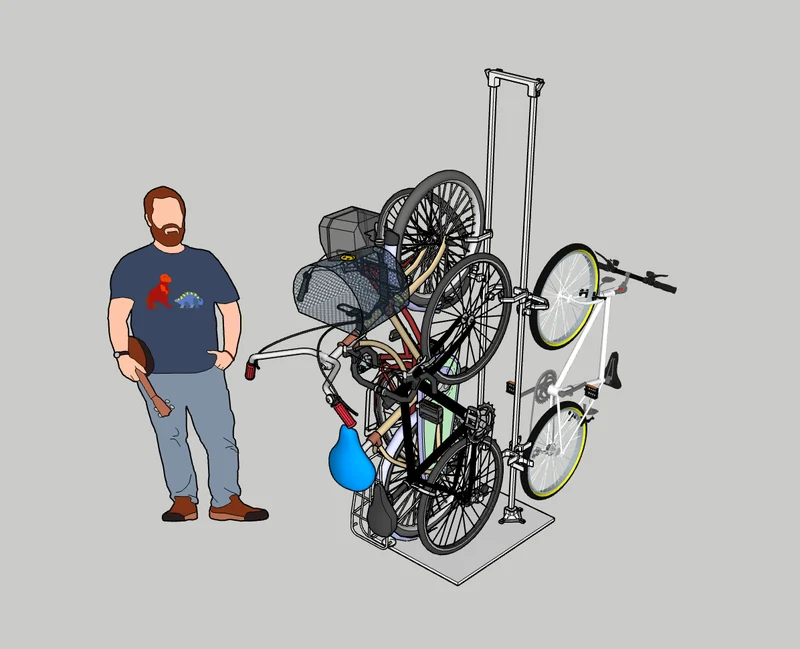

Это первоначальный прототип, в котором используются направляющие из экструдированного алюминия 2020 года для обеспечения прочности и расширяемости. Разработан для размещения на небольшой площади, например, в подъезде квартиры, и очень мобилен для временного/передвижного гаража или офиса. Крепление для велосипедов вмещает до 6 велосипедов в вертикальном положении! Верх оснащен крючками для сумок, шлемов и другой одежды.

Полное раскрытие информации: Моя первоначальная реакция заключалась в том, что он шаткий, но он поддерживает велосипеды. Я хотел поделиться с вами вдохновением и сделать доступным для модификации. Я работаю над другой системой, которая не требует полной высоты рельса, и поделюсь ею, когда она станет доступна.

Спецификация материалов (BOM)
3 направляющих из экструдированного алюминия 2020 г. размером 48 дюймов (много источников); это квадратные рейки Т-образного профиля 20 х 20 мм.
2 x прямой внутренний соединительный кронштейн для алюминия 2020 г. (профильный паз 6 мм) длиной 3,9 дюйма для соединения 2 реек на концах
Фанерное основание размером 2 х 2 фута
Саморезы 12 x 5 мм (M5) и длиной 12 мм (для основания подставки)
Механи��еские винты 3 x 5 мм (M5) x 6 мм с Т-образной гайкой для направляющих 2020 для каждого крепления (6 винтов на велосипед)
3D печать
2 подставки (материал ~150 г, в зависимости от настроек)
1 верхняя часть (~100 г) — она слишком широка для кровати Core One.
1 крючок (~40 г)
1 чашка (~40 г)

Стоимость материалов: ~ 40 долларов США, большая часть стоимости приходится на рельсы и фанерное основа��ие 2020 года.

Инструкции
Распечатайте нужные разъемы, включая 2 основания подставки, верхнюю часть, крючки и чашки (чашки).
(Используйте ножовку, циркулярную или торцовочную пилу.) Разрежьте одну из направляющих 2020 года пополам (так у вас получится 2 полурейки размером 24 дюйма).
Прикрепите верхнюю часть к каждой из 24-дюймовых полурейок, чтобы между ними было достаточное расстояние, а затем отложите их в сторону.
Прикрепите основание подставки к каждой из нижних 48-дюймовых направляющих и отложите их в сторону.
Соедините полные направляющие и полурейки, используя прямой соединительный соединитель, чтобы получить полную высоту.
Прикрепите и отметьте основание стойки рельса на фанере, сохраняя расстояние от верха. Рекомендуется размещать их сзади, по центру, если вы планируете использовать 1 или 2 велосипеда спереди, чтобы обеспечить лучшую основу.
Предварительно просверлите шурупы на основании нижней подставки в нужном месте на фанерном основании.
Прикрепите основание нижней подставки шурупами для дерева. Будьте осторожны, не затягивайте слишком сильно.
Прикрепите напечатанные приспособления (крючок и зажим) на нужной высоте, чтобы зацепить верхнее колесо и зафиксировать нижнее колесо.
Пристег��ите свой велосипед и снаряжение!
Настройки печати
Материал: [Переработанный] PLA для снижения воздействия на окружающую среду. PETG обеспечивает лучшие характеристики для интенсивного использования.
Заполнение: 15 % достаточно, оно дает небольшой запас для крючков.
При правильной ориентации на кровати опоры для печати не требуются.
