Крепление вилки семейства спидометра Sigma .16
Введение

Для своего следующего мотоцикла я искал небольшой спидометр с креплением на вилке, вроде Sachs Huret Multitronic 90-х годов. Мне нужен только общий километраж, необязательно скорость, но никаких причудливых вещей.

Одним из самых маленьких, дешевых, все еще доступных и, вероятно, более старых является Sigma BC5.16. Я нашел другие конструкции, в которых используется быстроразъемный разъем в стиле сигмы.

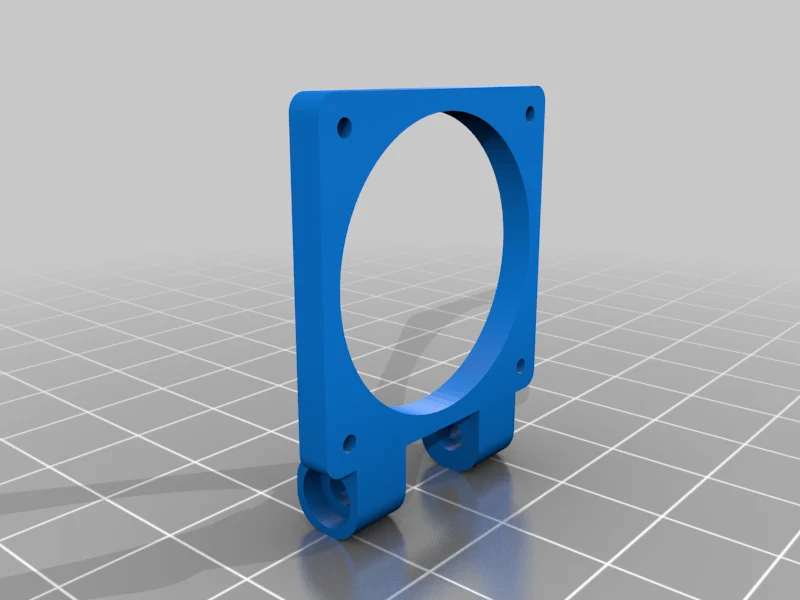

Я обнаружил, что соединитель для велосипедной площадки прикручен к настоящей детали крепления велосипеда, поэтому я начал конструировать эту деталь крепления велосипедной площадки в соответствии со своими потребностями.

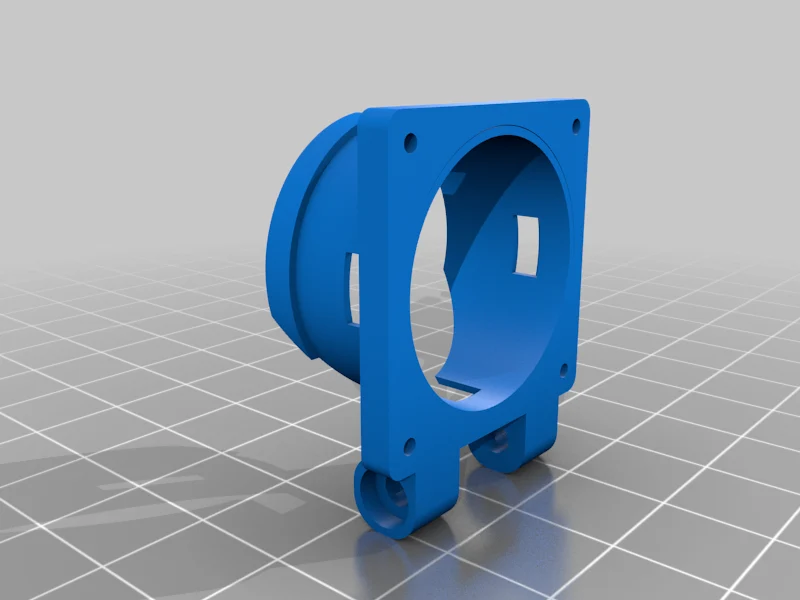

Подходит для семейства dot16.

Моя штука подойдет не только к BC5.16, но и к другим Sigma Speedos.

Но существует как минимум два разных типа крепления, насколько я понял, разница заключается в электрическом соединении.

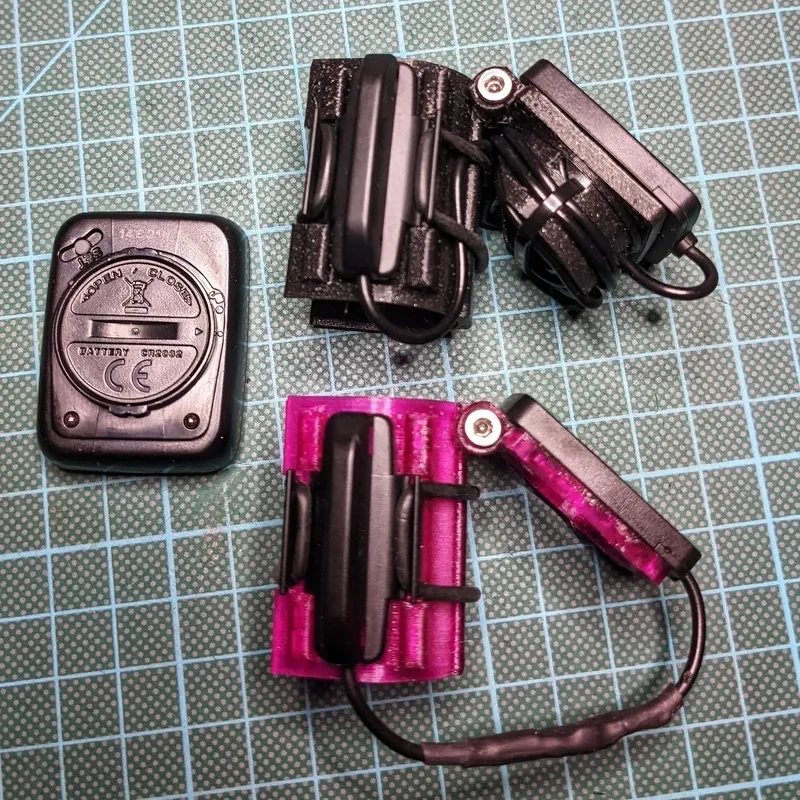

Если вы заинтересованы в использовании моей вещи, проверьте номер запасной части крепления кабеля датчика вашего спидометра. Я использовал проводной кронштейн 2032, который подходит к Pure1, BC 5.16, 7.16, 9.16, 14.16, 16.16.

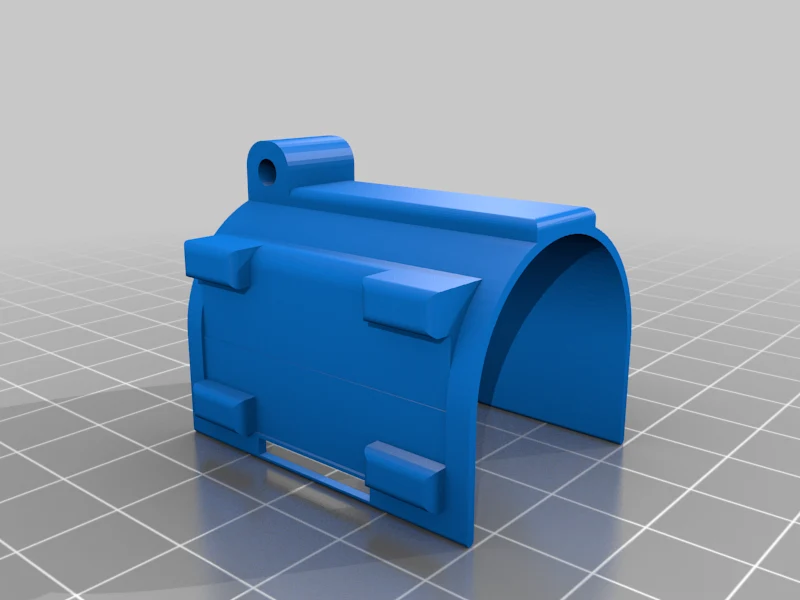

Диаметр вилки

Диаметр вилки, которую я использовал для сборки, составляет 27 мм, но эта деталь очень гибкая и подойдет как для вилок меньшего, так и для большего размера. Рассмотрите возможность установки тонкой резины между вилкой и деталью (например, частью старой трубки).

Соединение, кабель, монтаж

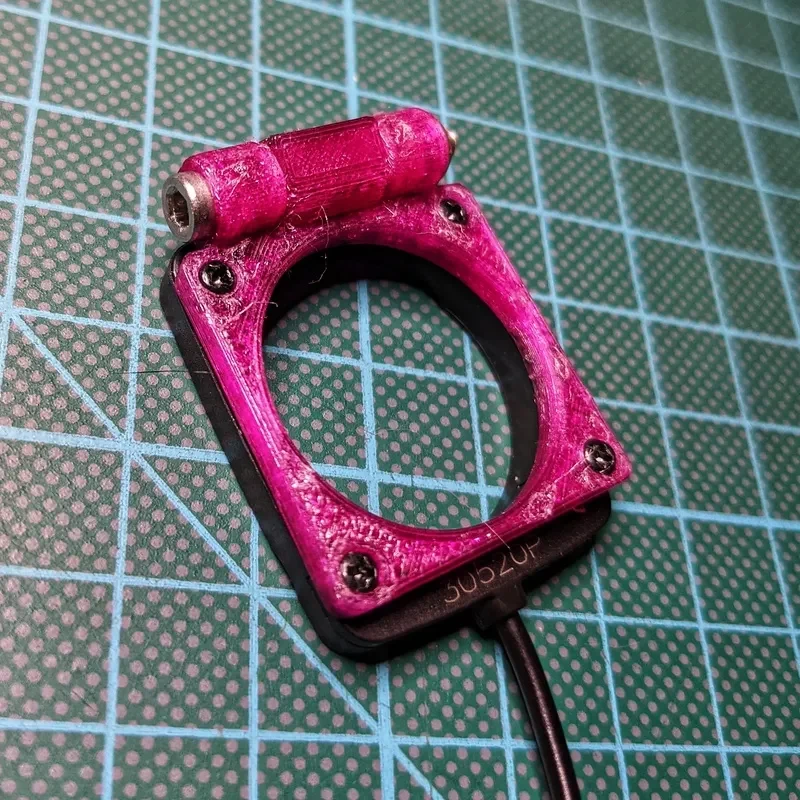

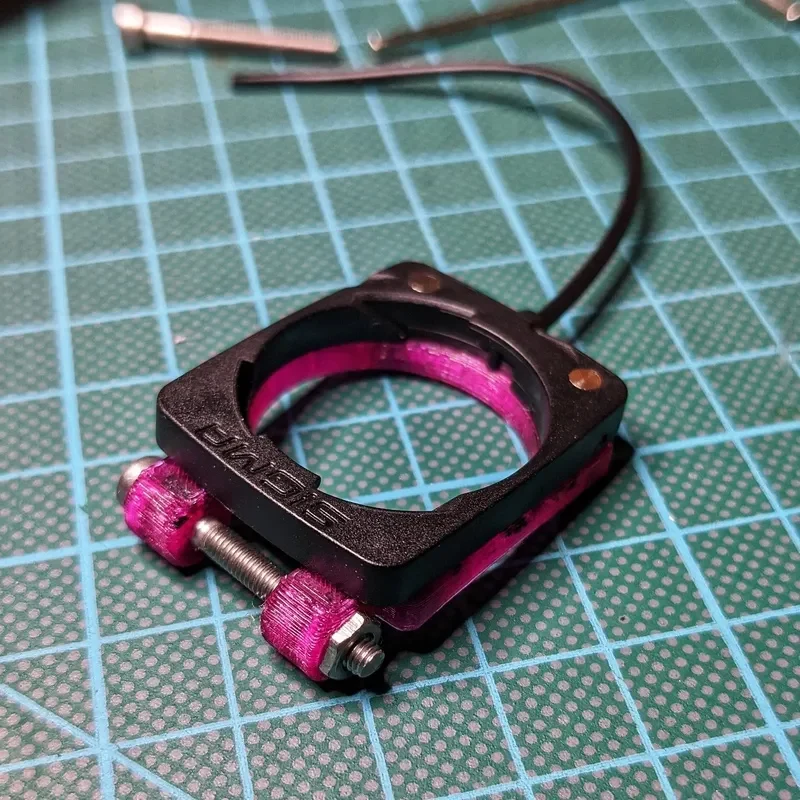

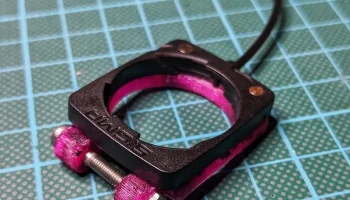

Я использовал винт М3/20 мм с шестигранной головкой (который войдет в выемку с одной стороны) и гайку М3 с другой стороны (которая также подойдет, если вы нагреете ее при первом использовании).

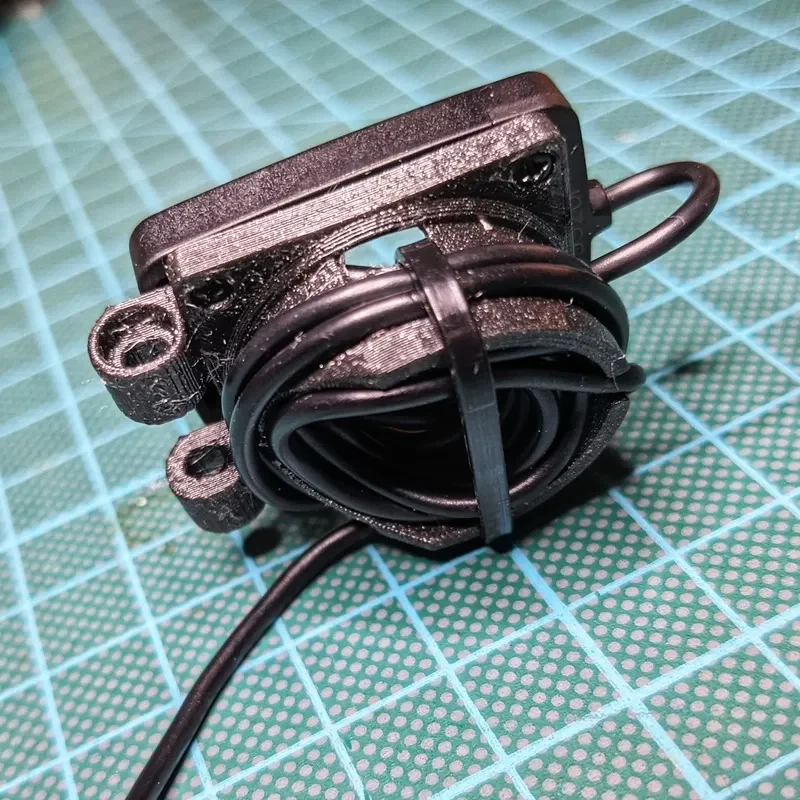

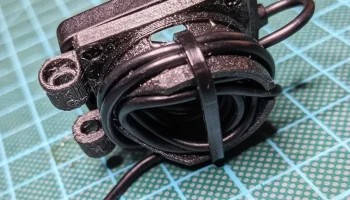

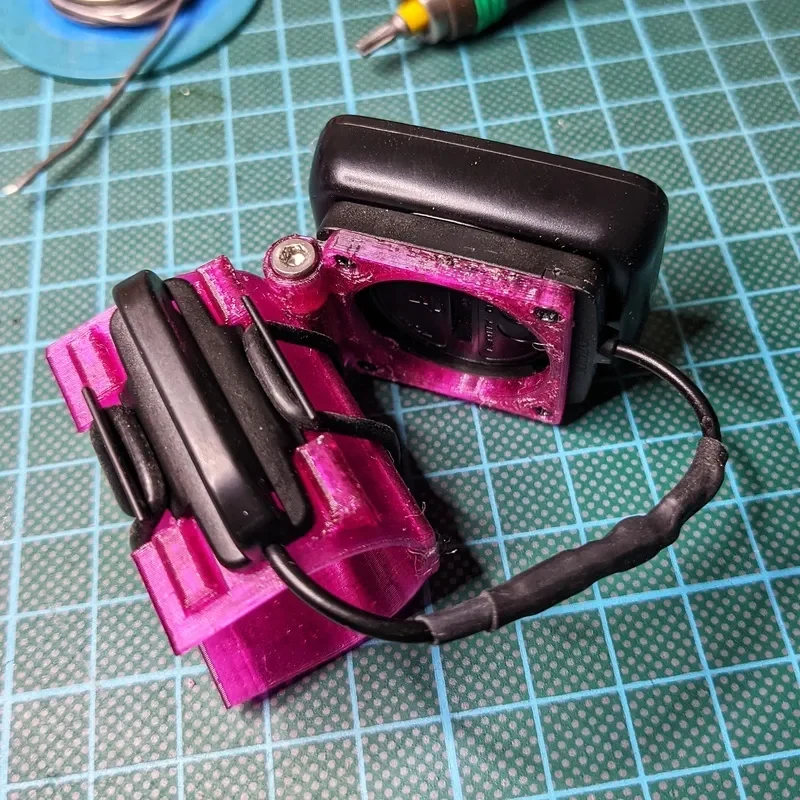

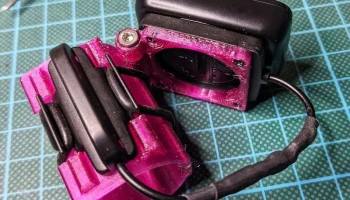

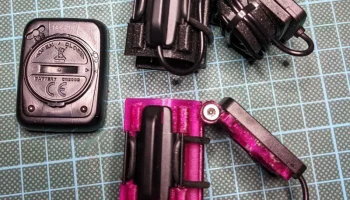

Я укоротил кабель ~~но думаю, что можно также хранить весь кабель под с��идометром с помощью стяжек~~ и добавил версию для людей, боящихся пайки, со своего рода катушкой для кабеля, удерживаемой стяжкой.

Также можно установить деталь вилки непосредственно в точку крепления лоурайдера, если просверлить отверстие в детали вилки.

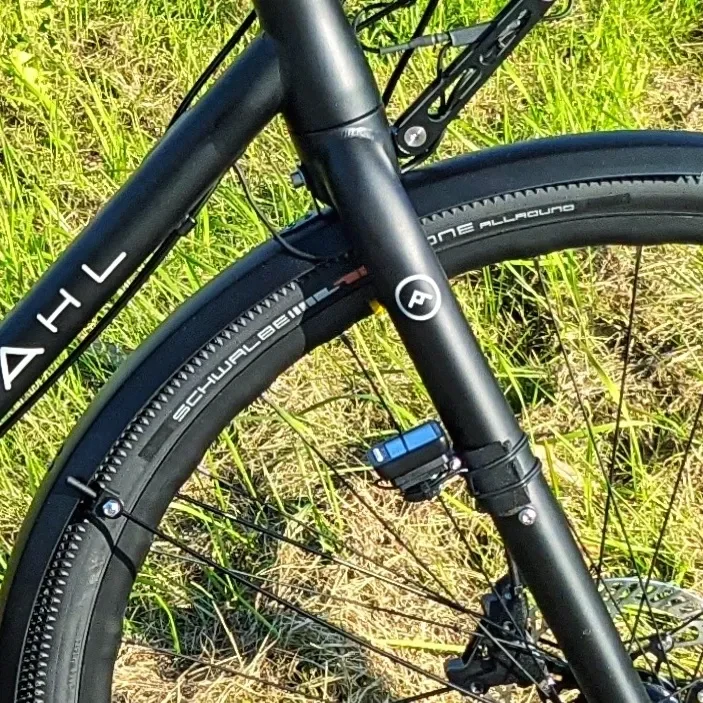

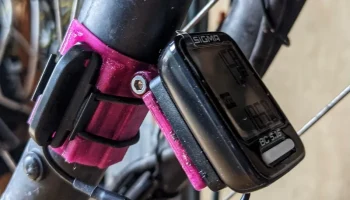

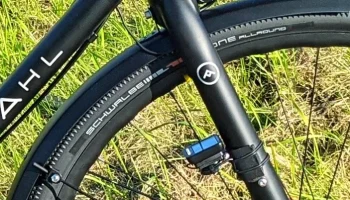

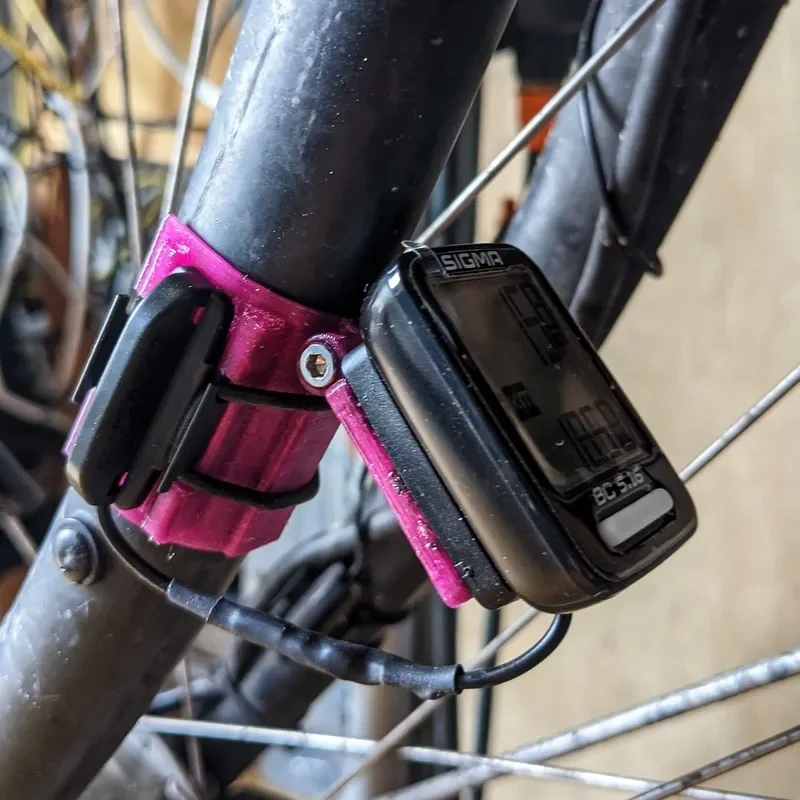

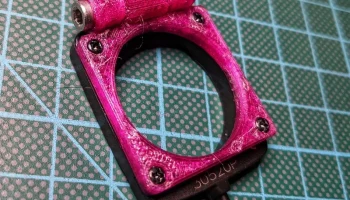

И да, я знаю, что на картинке он установлен не с той стороны вилки, он (как и цвет) предназначен только для демонстрационных целей, а правая сторона на этом байке слишком загромождена вещами :-)

Полиграфия и строительство

Ничего особенного.

Я распечатал разъем Speedo в перевернутом виде без какой-либо поддержки.

Я также распечатал вилку в перевернутом виде с опорой (необходимой для держателей положения датчиков).

0,20 мм, заполнение 10 %, Prusa PETG @250°

Постобработка: уберите опору.

Я использовал для построения fusion360 и добавил архив — смело меняйте конструкцию, не ковыряясь с stl-файлами...

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С
