Монтажный кронштейн Nitecore NU05 v2 для задней багажника...

Это инновационное крепление фиксирует структурную трубку диаметром 8,2 мм задней стойки багажника моего велосипеда и поддерживает фонарь Nitecore NU05 v2.

Моя стойка — Filzer PR-5 от MEC (Кооператив горного оборудования), выпущенная примерно 10 лет назад. Он выглядит идентично тому, который сейчас продается здесь: https://www.mec.ca/en/product/6029-151/mec-rear-bike-rack.

Особенности конструкции

Я спроектировал его небольшим, с минимальным количеством о��верстий сверху, где может скапливаться вода.

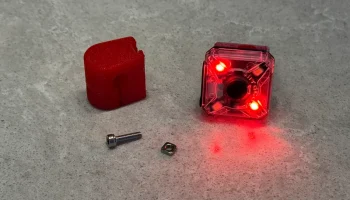

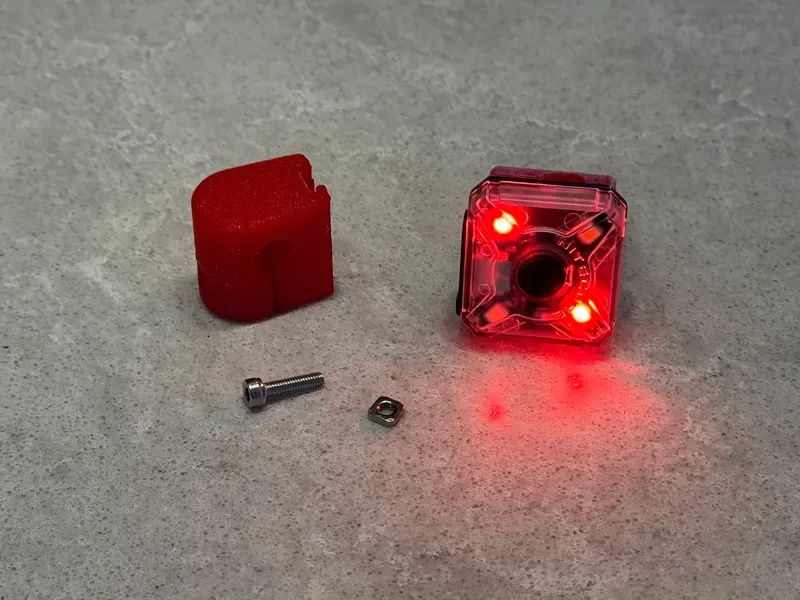

Требуемое оборудование
Один болт с головкой под торцевой ключ M3x12.
Одна тонкая квадратная гайка M3 DIN 562.
Советы по печати и сборке
Распечатайте крепление, как указано в файлах .stl, используя гибкий материал. (Он печатается в перевернутом виде.)
Внизу имеет��я небольшое прямоугольное отверстие для установки тонкой квадратной гайки M3 DIN 562.
Аккуратно вставьте гайку. Вы можете использовать болт M3x12, чтобы вставить его. Если он болтается, вы можете добавить каплю клея после того, как он вставлен.

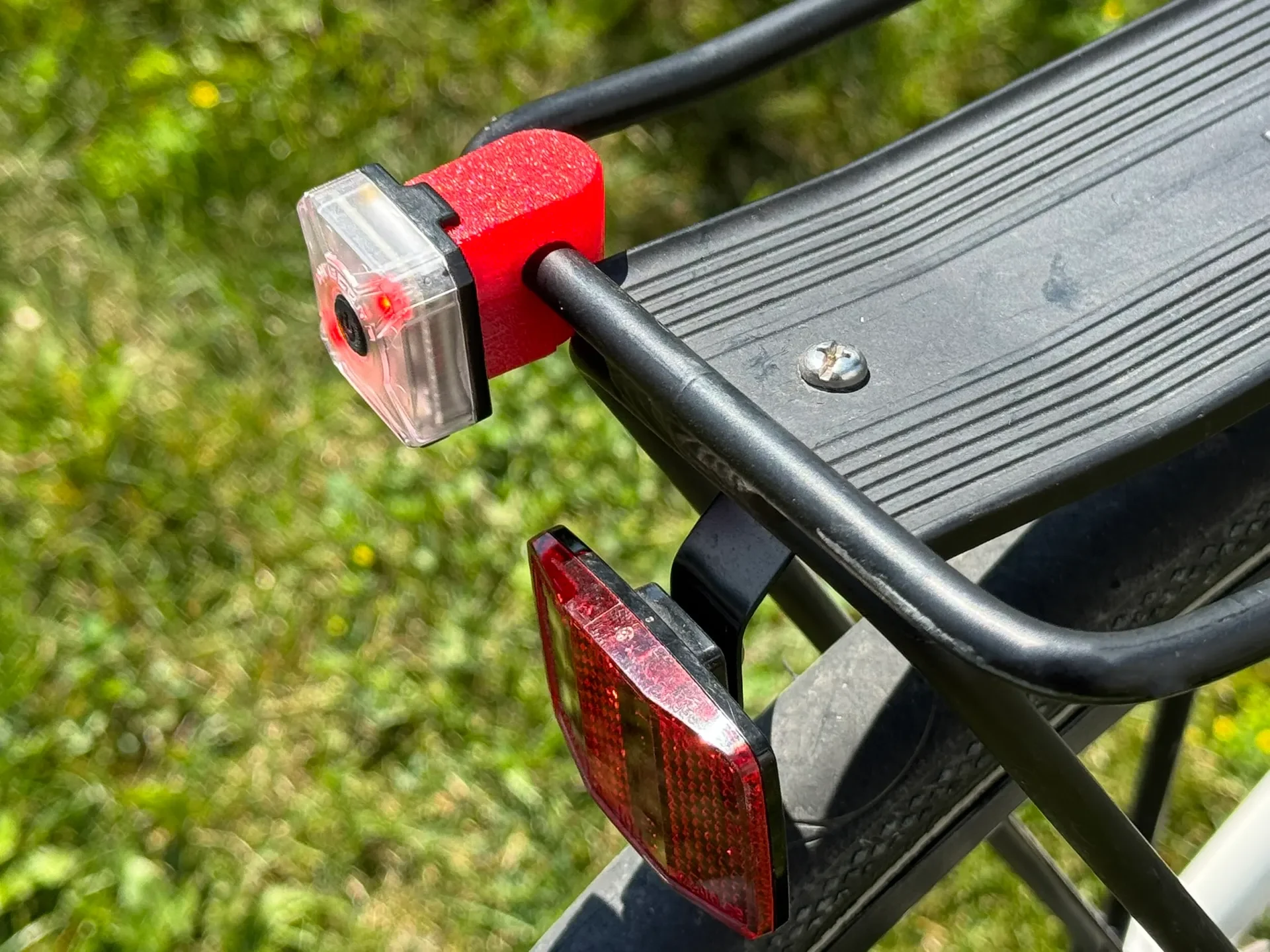

Поместите крепление на трубку на велосипедной стойке и затяните болт до упора.
Вставьте NU05v2 так же, как и в случае с велосипедным креплением. Он «защелкнется» на месте.
Примечания
Если трубка вашей велосипедной стойки близка, но не идеально подходит, дайте мне знать, и я, вероятно, смогу подогнать модель под вас.
