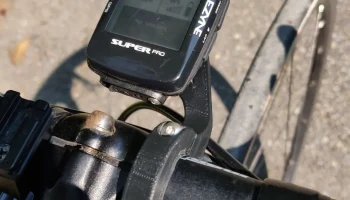

Велосипедное крепление Lezyne GPS с армирующими каналами...

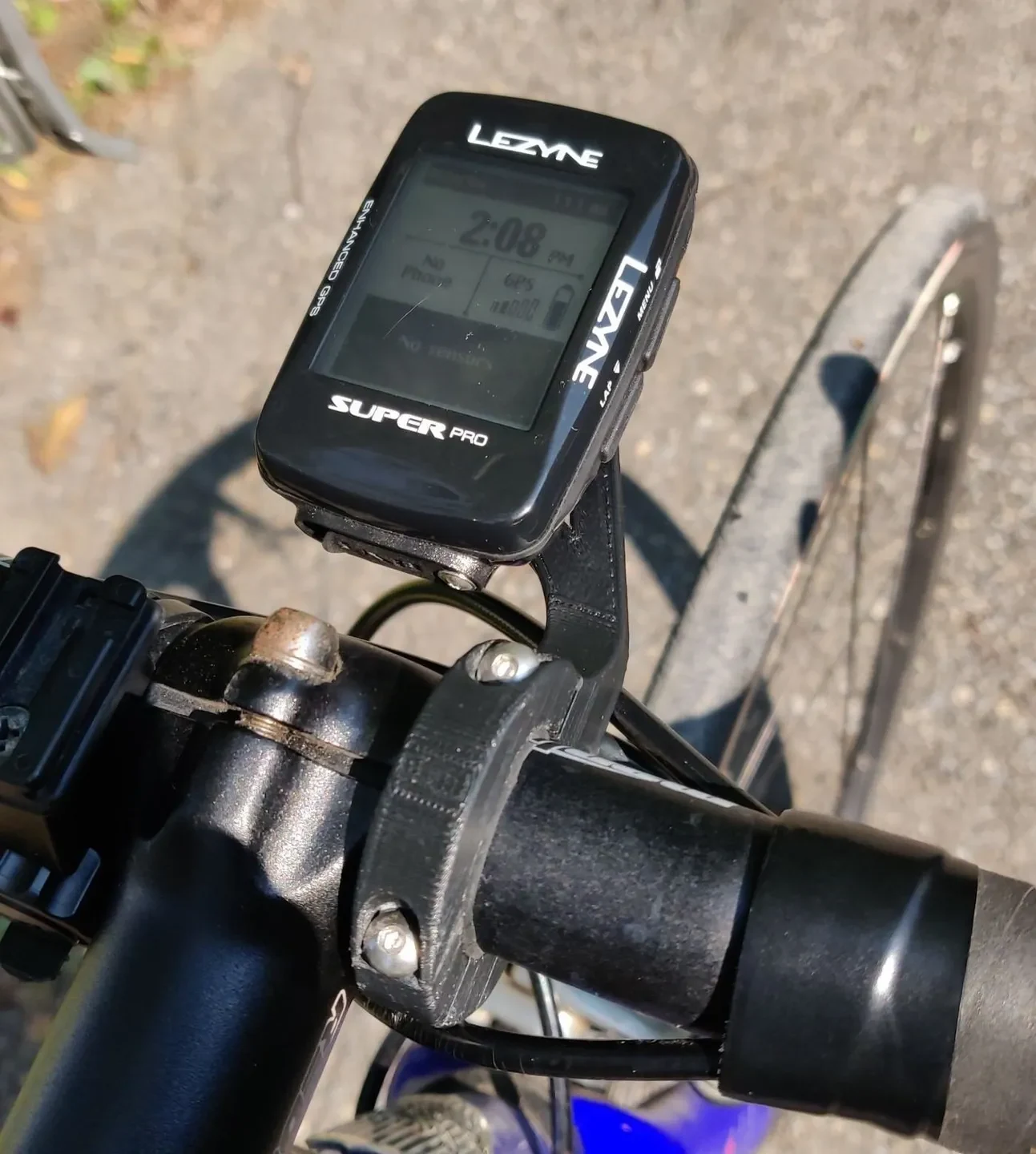

Печатная копия ремикса, который я создал и разместил на Thingiverse 31 октября 2020 г.: https://www.thingiverse.com/thing:4639170

Я попробовал распечатать исходную модель @Mattwall, но обнаружил, что многослойная 3D-печать плохо поддается фиксации металлическими болтами. Поэтому я перестроил модель с нуля, в основном следуя размерам дизайна Мэтта, но с добавлением внутренних каналов для вставки металлических полос жесткости.

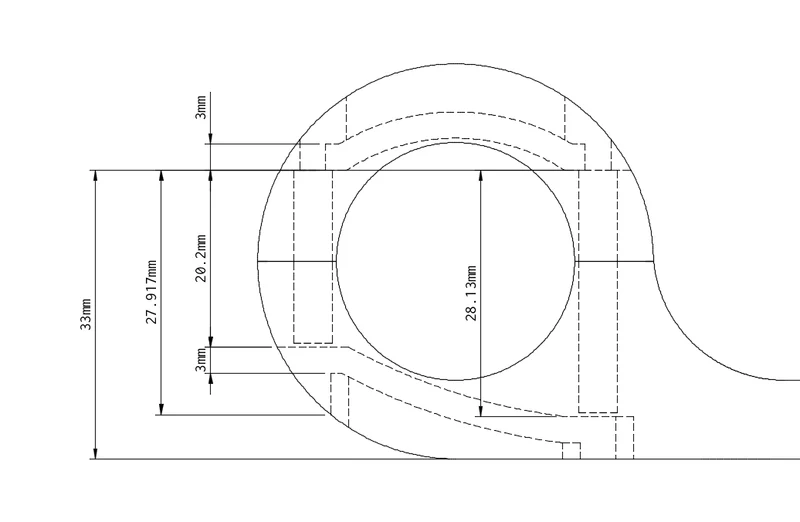

В конструкции обновлены болты и га��ки М4. В качестве болтов я использовал болты с шестигранной головкой M4 (нержавеющая сталь 304). В качестве гаек я использовал нейлоновые шестигранные гайки M4 x 0,7 мм (также из нержавеющей стали 304). Я добавил фотографию с размерами, чтобы помочь вам определить, какая длина вам нужна для вашего применения, поскольку длина болта может варьироваться в зависимости от толщины металлических армирующих полос. Диаметр отверс��ия для руля в модели составляет 27,2 мм и рассчитан на руль диаметром 25,4 мм (1 дюйм) с небольшим запасом для ленты руля или резиновой пленки для набивки. Внутренние армирующие каналы имеют ширину 7 мм и высоту 3 мм.

Я «перемкнул» отверстия вала болта чуть выше выемок для шестигранных гаек, чтобы обеспечить возможность печати FFF без опор внутри выемок для гаек. Я использовал дрель, чтобы быстро открыть отверстия после того, как кронштейн был напечатан.

Наконец, есть второй набор файлов STL с пометкой «с опорами», именно так я их и распечатал. Мне больше понравилась обработка поверхности с моими собственными опорами (которые я потом отрезал ножом), чем с опорами по умолчанию, которые создает Simplify3D.
