Задняя стойка для толстого велосипеда...

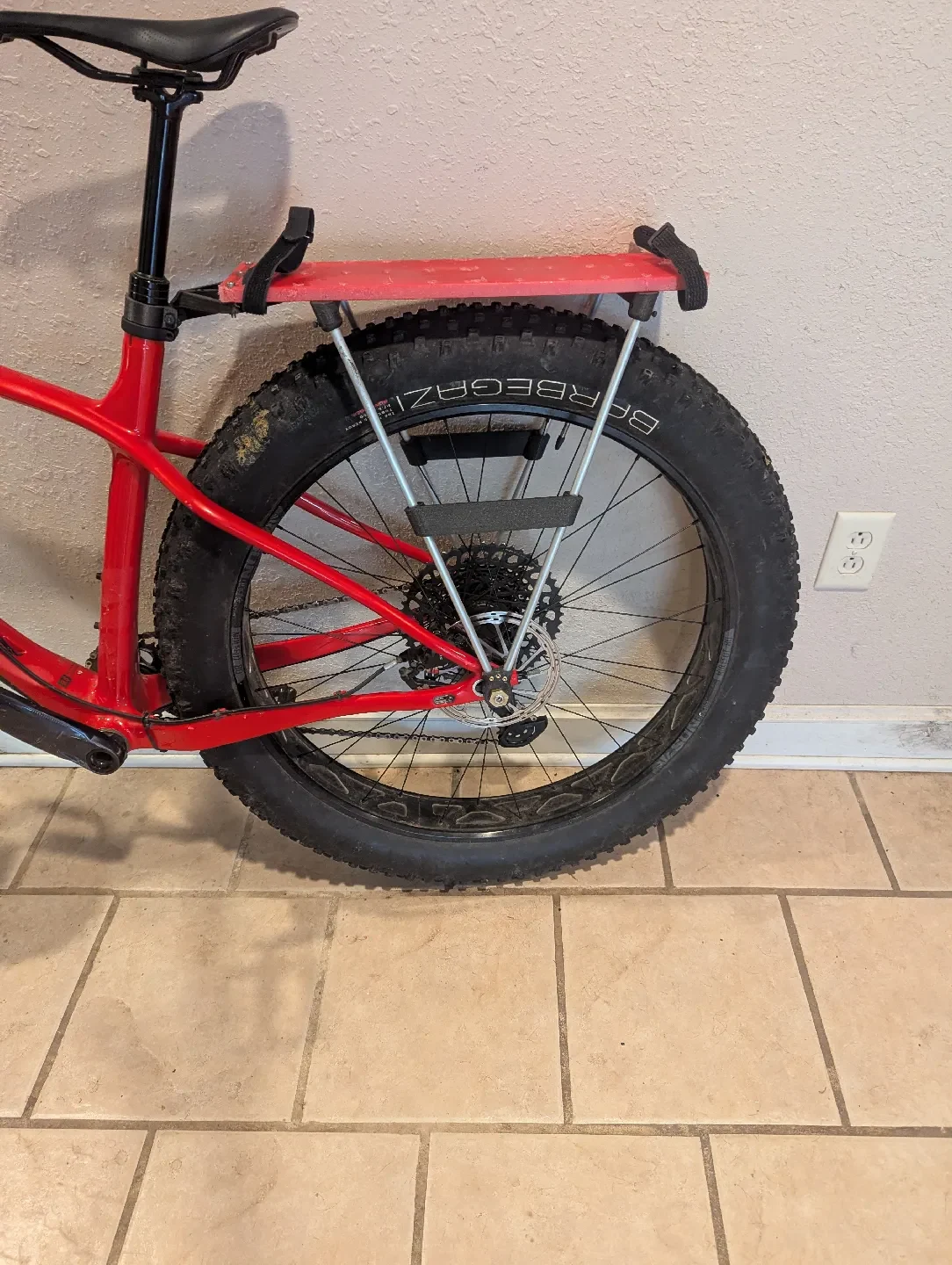

Мне нужен был прочный багажник для моего Trek Fat Bike. У этого конкретного велосипеда нет точек крепления сзади, поэтому я добавил очень длинную ось, чтобы багажник можно было прикрепить непосредственно к выдвинутой оси. (с точки зрения прочности, лучшее место крепления). У этого велосипеда также есть подседельный штырь с капельницей, поэтому моя конструкция крепится низко к фиксированной части капельницы.

Я использовал прототип из PETG, а окончательные отпечатки были из PETG Kingroon, арми��ованного углеродным волокном. Я впервые использую нить Kingroon, и она отлично печатает.

Эта конструкция характерна для фэт-байка (шины 27,5 x 4,5 дюйма). Я включил файлы F360 на случай, если кто-то захочет адаптировать их для велосипедов других размеров. Я разработал алюминиевые стержни диаметром 3/8 дюйма, что является излишним, если вы переносите только легкие или умеренно тяжелые грузы. Я использовал материал разделочной доски (HPDE) для плоской стойки и добавил множество отверстий для ремней и будущих точек вставки. Деревянный или алюминиевый профиль может легко заменить эту деталь.

Печатные детали

BikeAxleNutTool — дополнительная деталь для моих удлиненных гаек оси.

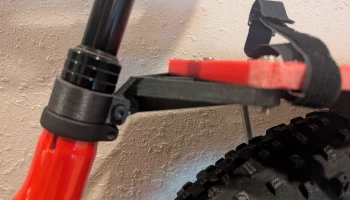

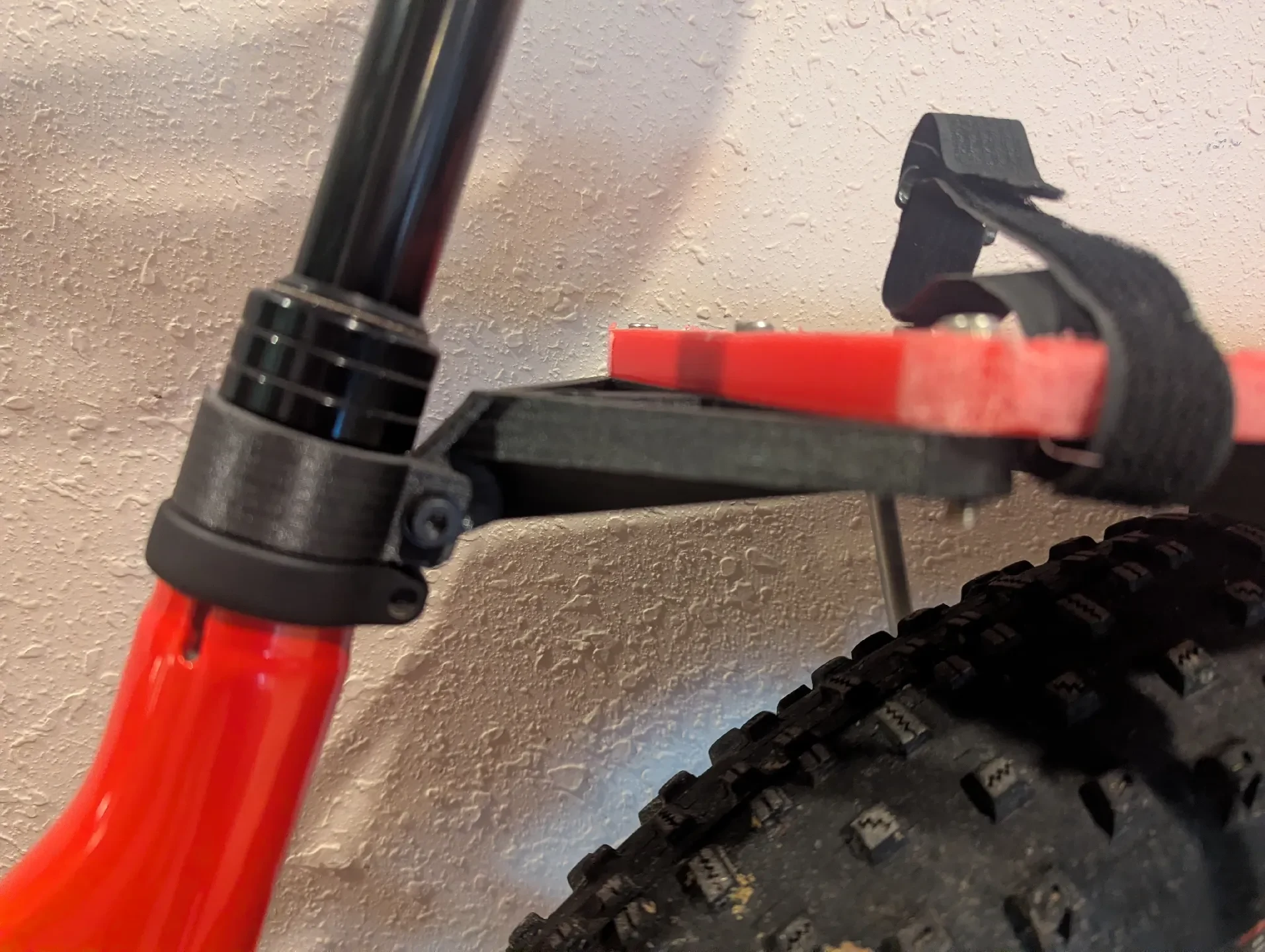

Зажим подседельного штыря — измените диаметр по мере необходимости для вашего подседельного штыря. Вдавите вставку M5 толстой стороной.

Верхняя опора — распечатайте 2 и вставьте в каждую по две вставки M4. Это можно сократить для велосипедов без жира.

Проверка распорки подседельного штыря — распечатайте это, чтобы проверить расстояние и угол между подседельным штырем и стойкой.

Распорка подседельного штыря — сначала распечатайте тестовый образец и перед печатью внесите необходимые изменения в размеры. Нажмите 4 вставки M4 для подключения к верхней части стойки и 1 M4 для дополнительной точки крепления.

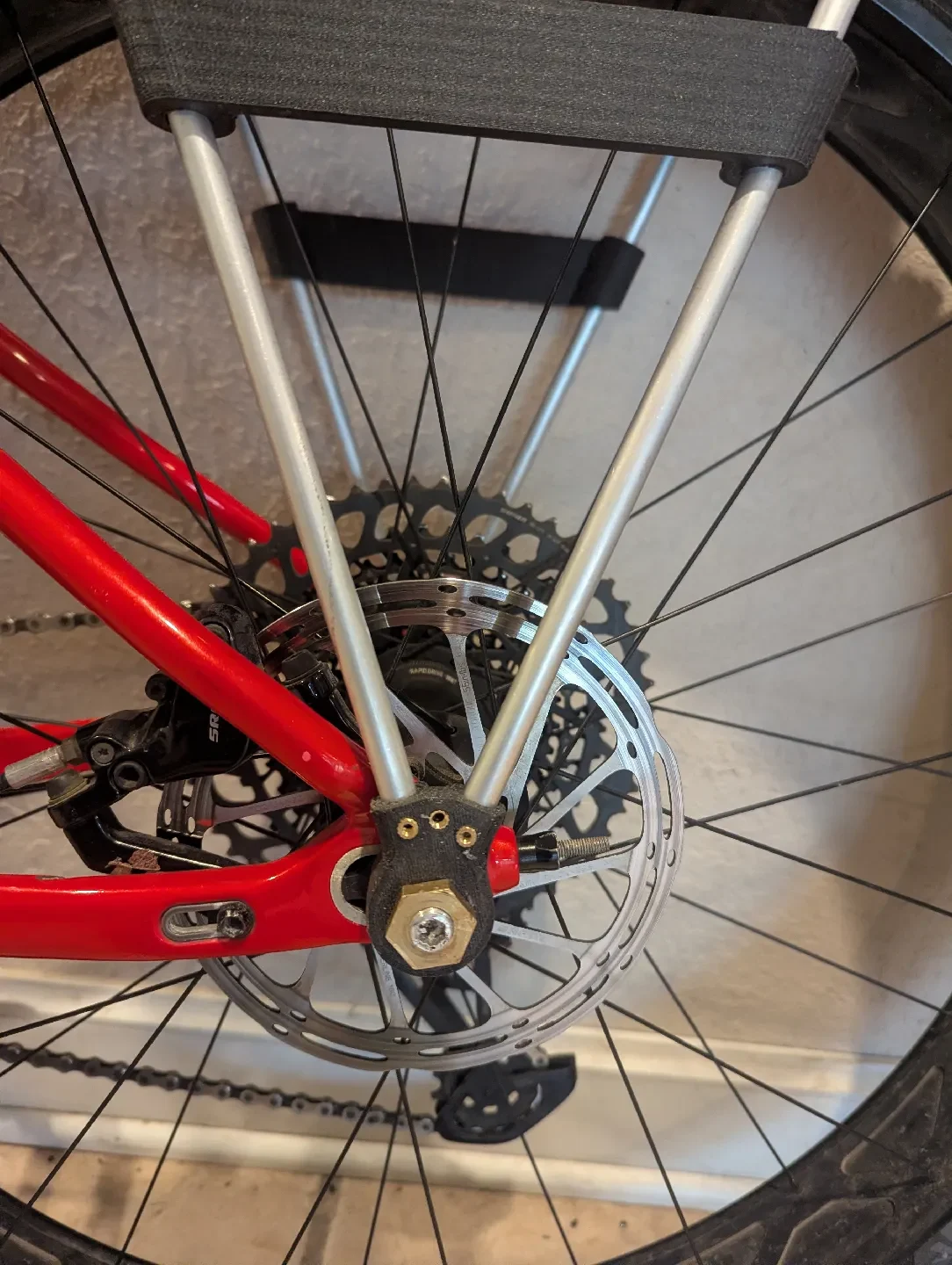

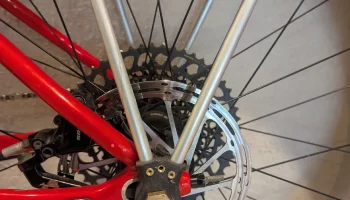

Опора стойки заднего моста — распечатайте 2 и вставьте 2 вставки M3 для установочных винтов и 1 M4 для дополнительной точки крепления.

Боковая распорка — распечатайте 2 детали и вставьте в каждую по 2 вставки M4 для точек крепления.

Непечатные детали

Четыре алюминиевых стержня диаметром 3/8 — 400 мм.

Материал 1/2 дюйма на ваш выбор. 160x450 Я исп��льзовал HPDE, но мог бы использовать дерево или любой прочный легкий материал.

1 — Вставка М5 и болт зажима подседельного штыря.

8 — Вставки и болты М4 для крепления раскоса и верхних опор.

3 — Вставки и болты M4 для оси и распорки подседельного штыря являются дополнительными точками крепления.

8 — Вставки M3 и установочные винты для фиксации всех стержней (опционально? с плотной посадкой)

Заметки для себя:

Добавить вставки M4 в боковую распорку для точек крепления? M3 для grub?

Возможно ли раздвинуть верхние опорные вставки дальше друг от друга?

Опора стойки заднего моста может наклонять отверстия. Сейчас 90 градусов к оси.
