Zapf "Impulse" дистанционное крепление на руль велосипеда...

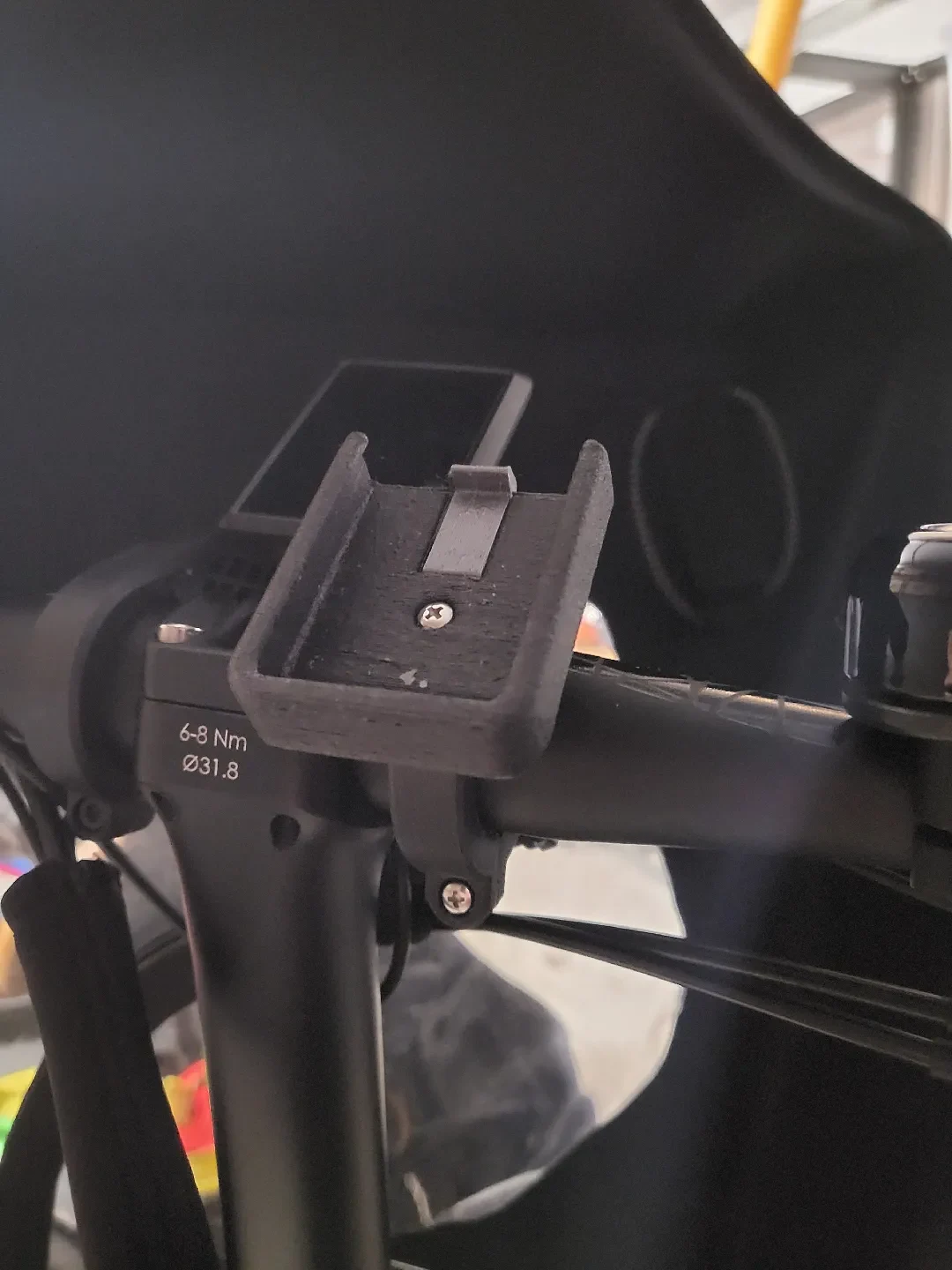

Это крепление позволяет временно прикрепить пульт дистанционного управления гаражными воротами Zapf Impulse к рулю велосипеда. Таким образом, вы можете открыть дверь гаража, подъезжая к нему на велосипеде, и закрыть ее после того, как выехали, без необходимости искать пульт в карманах.

На данный момент доступен только один диаметр кольца, который подходит только для руля диаметром 32 мм. Хотя, если есть необходимость, могу сделать и другие диаметры.

Материалы
Нити

Для «прокладки» вам понадобится гибкий материал, например ТПУ. Прокладка намеренно сделана слишком большой и будет сдавливаться, поэтому прокладка из твердого материала просто не подойдет.

Для остальных деталей я рекомендую PETG или ASA, поскольку деталь будет использоваться на открытом воздухе и должна выдерживать воздействие солнца (УФ-излучение и тепло). Деталь «Пружина» должна быть изготовлена ​​из достаточно гибкого материала (соответствующей толщины 1,8 мм).

Я сделал свою деталь из PETG, наполненного углеродным волокном (для приятного матового покрытия и потому, что он немного жестче), за исключением «Пружины», где я использовал обычный PETG.

Запчасти для покупки

Вам понадобится:

Винты:
1 М2х12
2 М3x8
Орехи:
1 м2
1 м3
Тепловые вставки:
1 M3 (длиной не более 7 мм)
Как сделать
Инструкции по печати
Положите детали «кольца» ровно на станину, чтобы половинки петли не нуждались в опоре.
«Пружина» и «прокладка» должны быть напечатаны на боковой стороне.

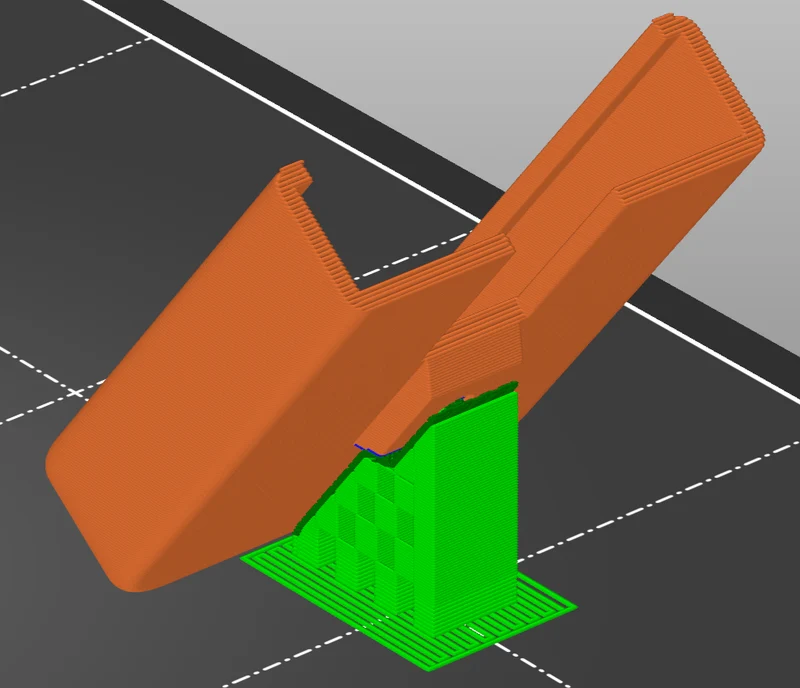

Крепление можно печатать стоя. Но я добился более однородного вида, наклонив его назад на 45° и добавив лишь крошечную опорную стойку в том месте, где оно соединено с кольцом, чтобы оно не опрокинулось во время печати (см. Рисунок в галерее). Это дает диагональные линии слоев, что также должно повысить стабильность.
Я разработал детали для печати с соплом 0,6 мм, но при использовании сопла меньшего размера (например, 0,4) проблем возникнуть не должно.
Сборка
Удалите очень тонкий материал внутри отверстий для винтов петель с помощью канцелярского ножа.
Вставьте термовставку в отверстие гнезда для крепления на кольце с помощью паяльника.
Соедините две части кольца винтом М2 и гайкой. Не завинчивайте слишком туго. Шарнир должен быть работоспособным.
Разрежьте прокладку с помощью канцелярского ножа (если вы не хотите проталкивать ее через руль и при этом отсоединять от нее все остальное).
Вставьте прокладку в кольцо и с помощью одного винта М3 и гайки закройте кольцо на «клапане».
Вставьте «пружину» в гнездо на кольце.
Наденьте «крепле��ие» поверх пружины так, чтобы пружина оказалась в вырезе крепления.
Оставшийся винт вставьте в отверстие крепления и через пружину в термовставку кольца.

Не стесняйтесь обращаться, если возникнут какие-либо проблемы.
