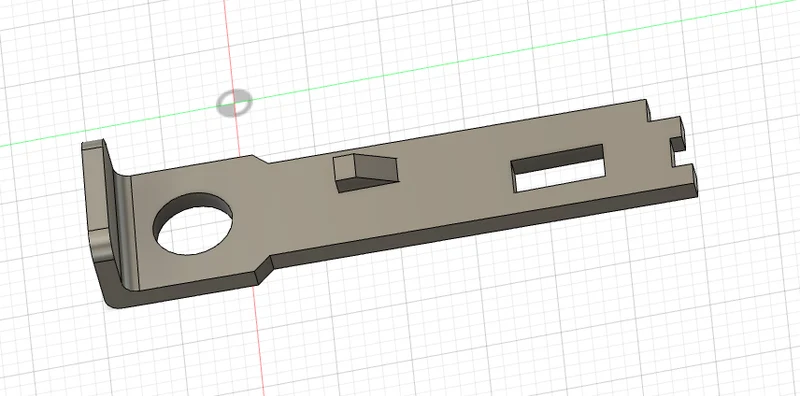

Запасной ключ для замка рамы велосипеда Vintage Ren (для ...

Этот проект позволяет распечатать запасной ключ для винтажного замка Ren. Эти замки часто можно встретить в старинных велосипедах (голландского, немецкого или французского производства), например. производства Peugeot, Gazelle или Hercules.

Для создания запасного ключа вам необходимо иметь оригинальный ключ!

Как подготовить ключ
Положите ключ на белый лист бумаги.
Сделай фото ключа
Откройте файл проекта в Fusion 360.

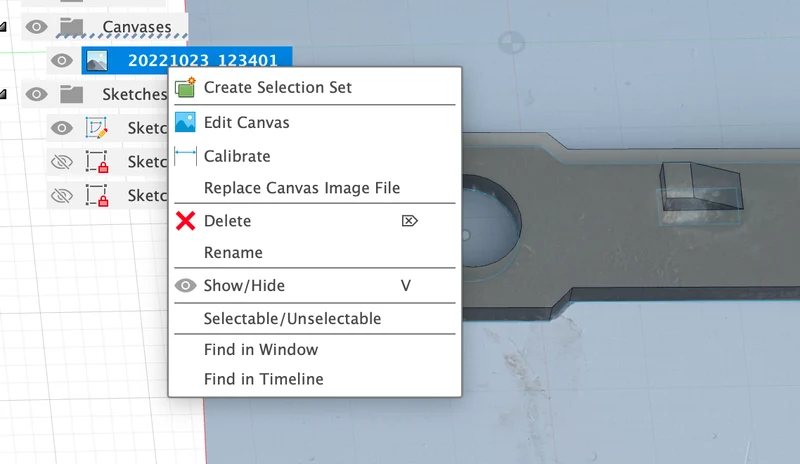

Вставьте фотографию в проект

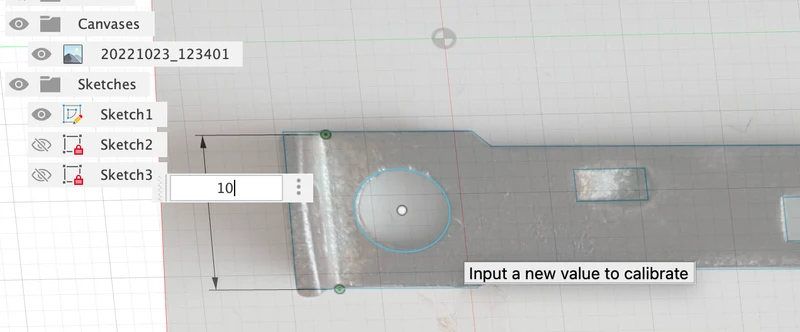

Откалибруйте фотографию, зная, что ширина ключа должна быть 10 мм в рукоятке и 8 мм в ключевой части.
Переместите/поверните фотографию, чтобы она соответствовала ключевым элементам первого эскиза (двум отверстиям).

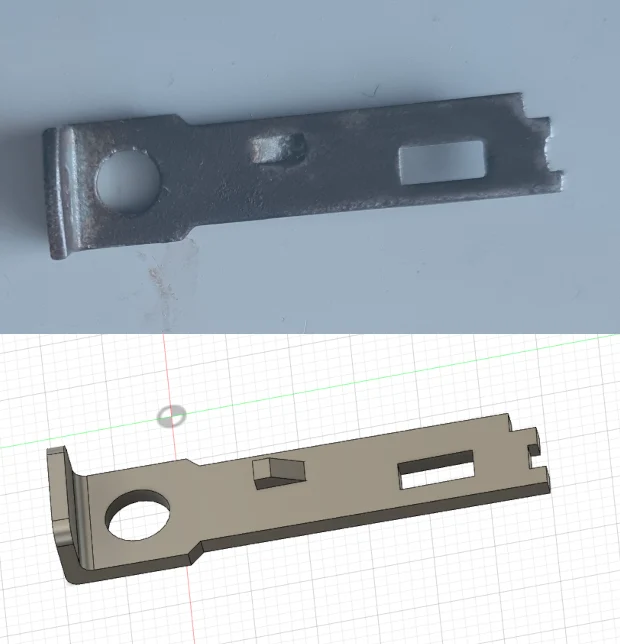

Настройте элементы первого эскиза так, чтобы они максимально соответствовали вашему ключу.
Готов к печати!

Или… импортируйте пустой файл STL/STEP и просто измените конец ключа, чтобы он соответствовал оригиналу.

Как распечатать

Никакие опоры не нужны. ПЛА работает отлично. Высота слоя 0,2 мм должна подойти.
