Аккумулятор подседельного штыря - Совместим с велосипедом...

Я сделал аккумулятор для подседельного штыря, подходящий для фонарей на моем велосипеде VELLO.

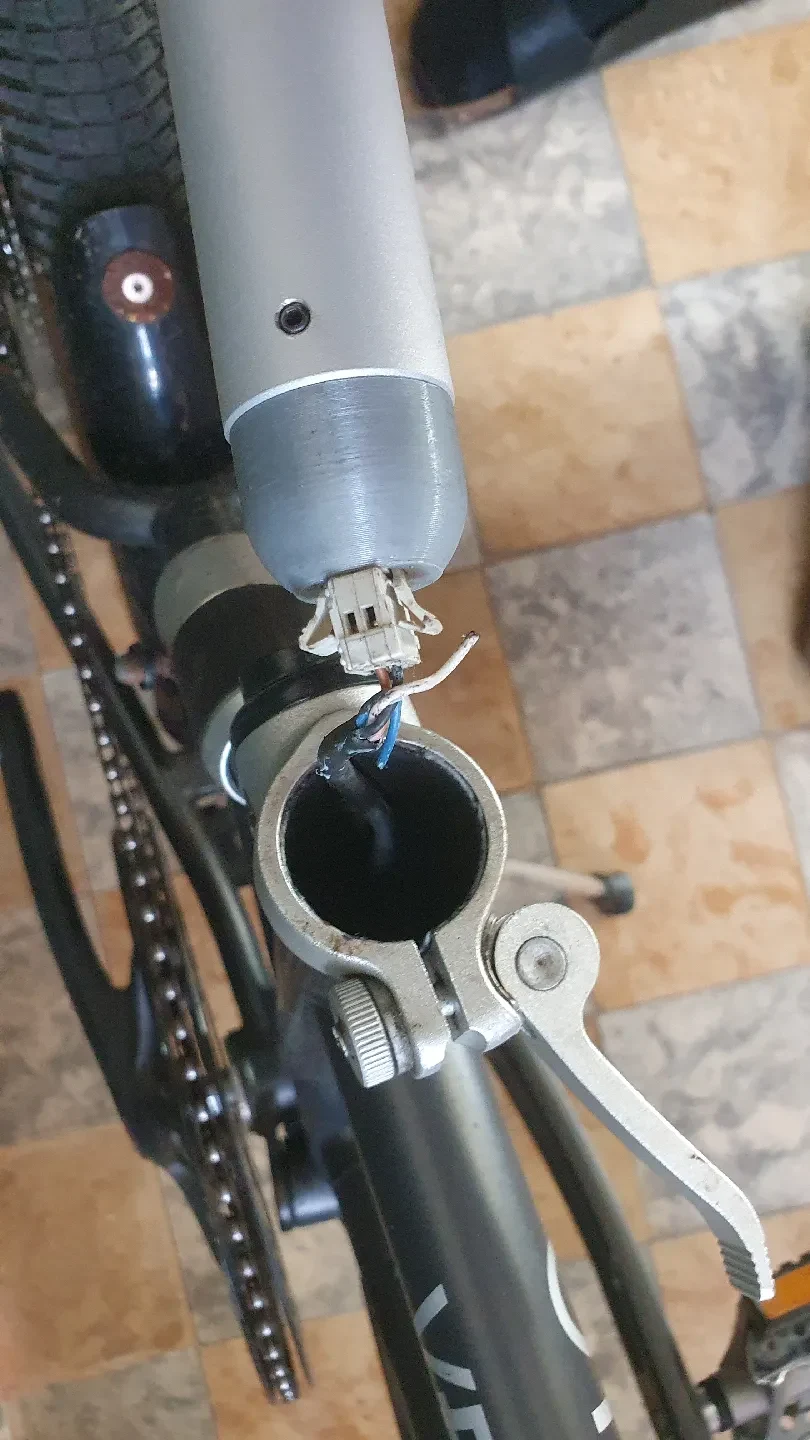

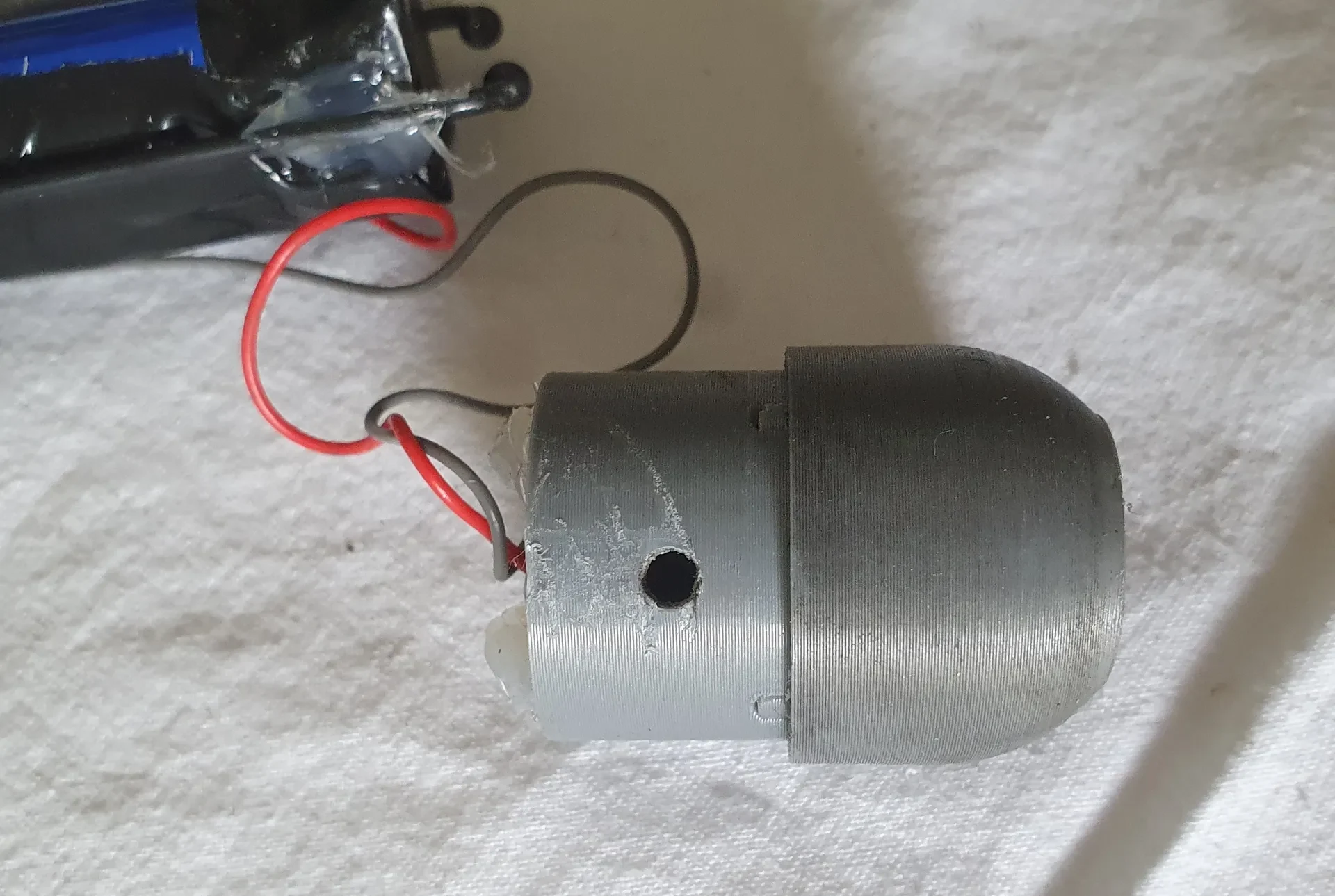

Этот уплотнительный колпачок устанавливается на конец подседельного штыря. Он крепится с помощью установочного винта диаметром 4 мм (см. изображения), в модели не указано положение резьбы. Ставлю на ту сторону, где разъем Wago. Потайной винт должен быть закреплен во избежание короткого замыкания.

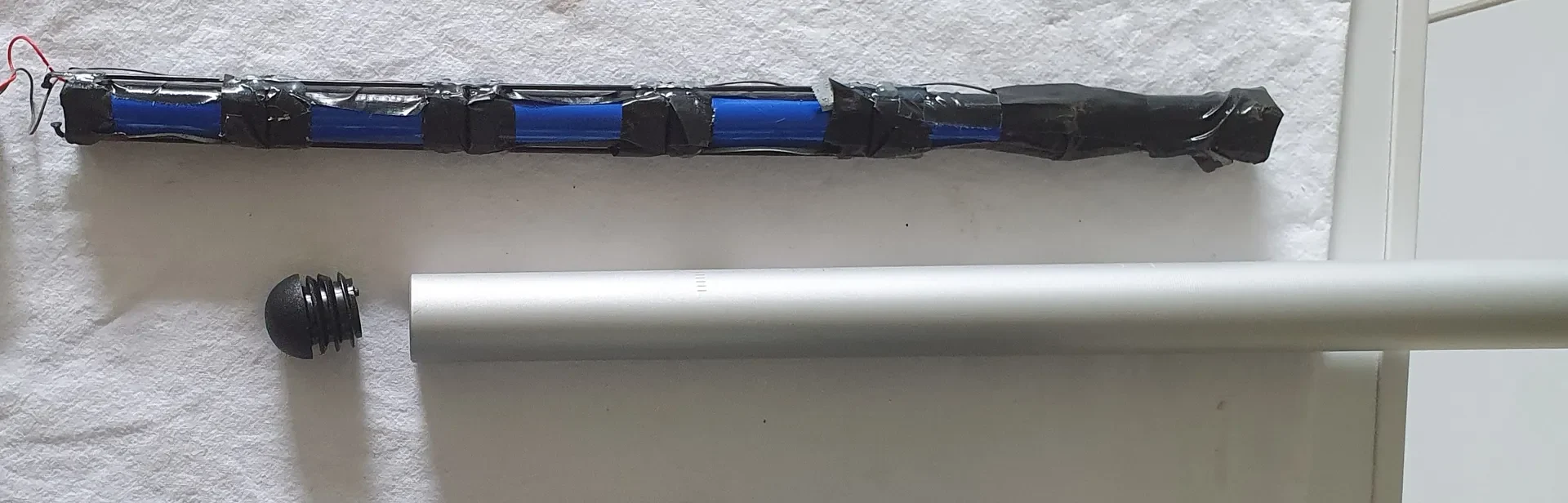

Используются аккумуляторные элементы типа 18650. Я вставил 6 батареек в подседельный штырь. Все они имеют держатели аккумуляторных элементов на концах со снятыми зажимами и закругленными углами, чтобы они могли надежно вписаться. Все они припаяны к другим (следите за тем, что вы делаете). Моя конфигурация 2s3p. С двух сторон приклеил спицы, чтобы при необходимости вытащить аккумулятор.

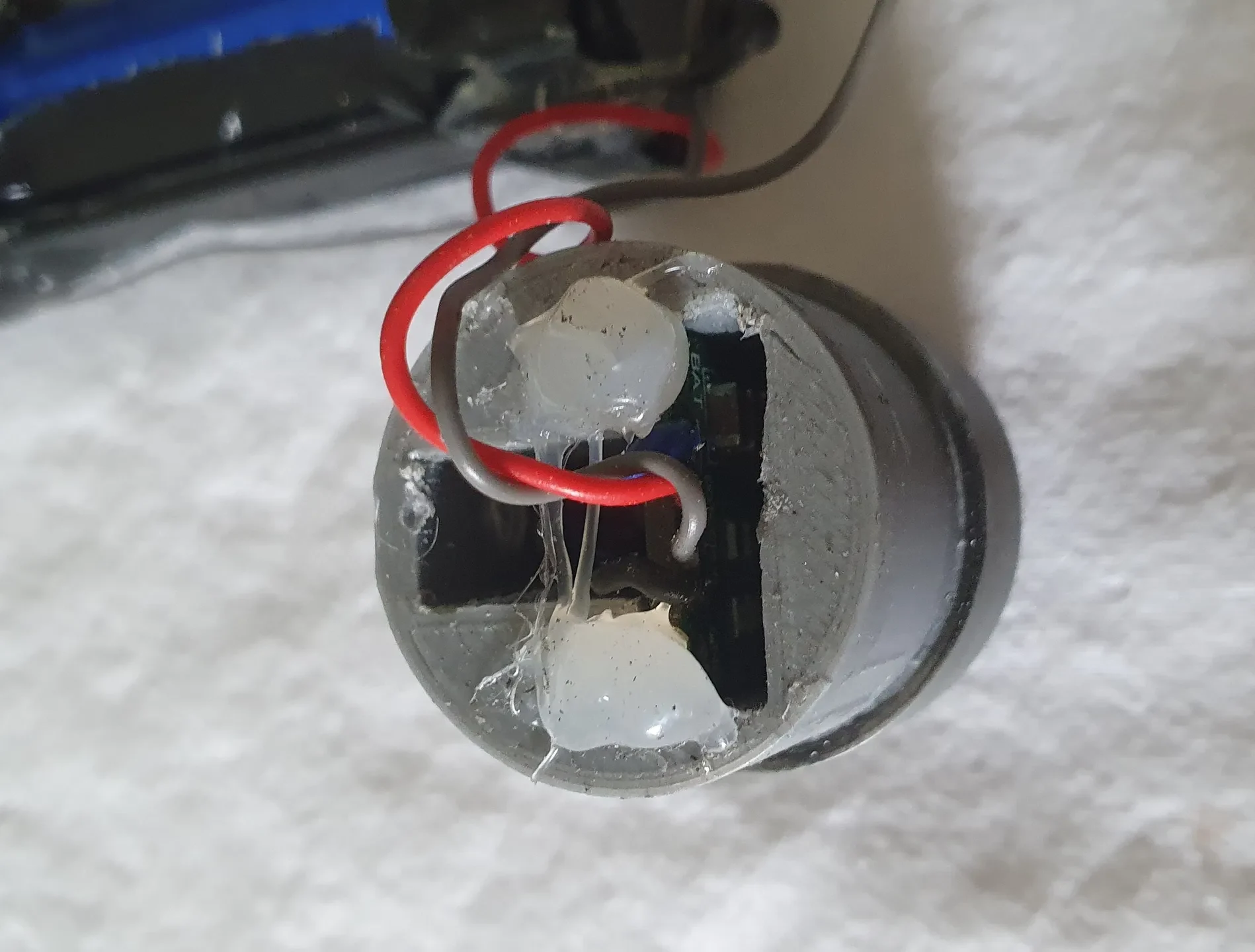

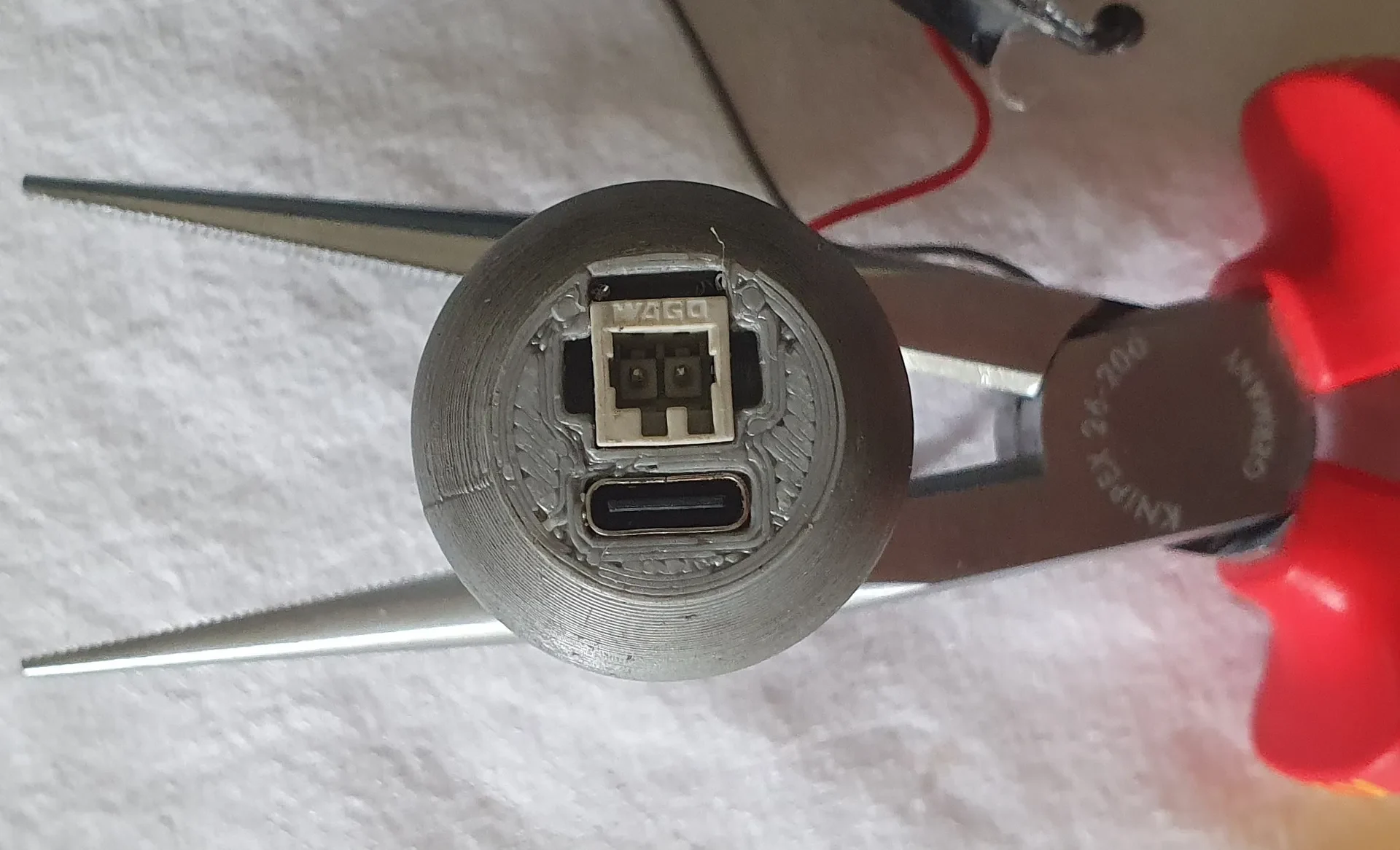

Затем аккумулятор подключается к зарядному модулю USB C и Wago 733-202. Затем их помещают внутрь герметичной крышки и фиксируют горячим клеем.
Размещая все внутри подседельного штыря, убедитесь, что, если аккумулятор встанет на держатель, он не повредит провода. Теперь отверстие для резьбы можно просверлить в нужном месте. У меня расстояние 8 мм от конца и с той стороны, где расположен разъем Wago.

Необходимые материалы:

Держатель аккумуляторной батареи (https://www.aliexpress.us/item/3256806033560866.html)
Модуль зарядного устройства USB C (https://www.aliexpress.us/item/3256806880577946.html)
Wago 733-202 (https://www.wago.com/de/steckverbinder/1-leiter-stiftleiste/p/733-202#details)
Wago 733-102/037-004 (https://www.wago.com/de/steckverbinder/1-leiter-federleiste/p/733-102_037-004#details)
18650 аккумуляторов
2 спицы
установочный винт 4 мм
Горячий клей
лента
