Четвертьповоротное крепление Garmin для руля диаметром 24 мм

Готовое к использованию четвертьоборотное интерфейсное крепление Garmin, предназначенное для велосипедного руля диаметром 24 мм. Это ремикс моей оригинальной модели, который служит шаблоном дизайна, демонстрирующим технику паузы и сборки в печати. С помощью этого ремикса я превратил этот шаблон в функциональное крепление для печати, которое вы действительно можете установить на свой велосипед.

Ремикс на:

Настройки печати

Настройка

Значение

Материал

ПЭТГ

Сопло

0,6 мм

Высота слоя

0,15 мм

Стены

3

Поддерживает

Нет — НЕ используйте опоры!

⚠ Важно: Никаких поддержек!

В этой модели используется техника паузы и сборки в печати. Если ваш слайсер предлагает поддержку, отключите ее. Опоры будут мешать процессу печати и сломать сборку.

Уровень навыков

Средний/продвинутый — для этой печати требуется рабочий процесс с паузой и возобновлением, при котором вы вставляете ранее напечатанную часть в выполняемую печать. Если вы не знакомы с этой техникой, перед началом работы ознакомьтесь с подробными инструкциями в моей оригинальной модели (ссылка выше).

Требуемое оборудование (M3)

2 винта с плоской головкой M3×25

2× ��айки M3 (DIN 934)

2× шайбы М3

2× пружинные стопорные шайбы M3 (DIN 127)

Небольшой кусок старой велосипедной камеры (для предотвращения скольжения руля)

Процесс печати

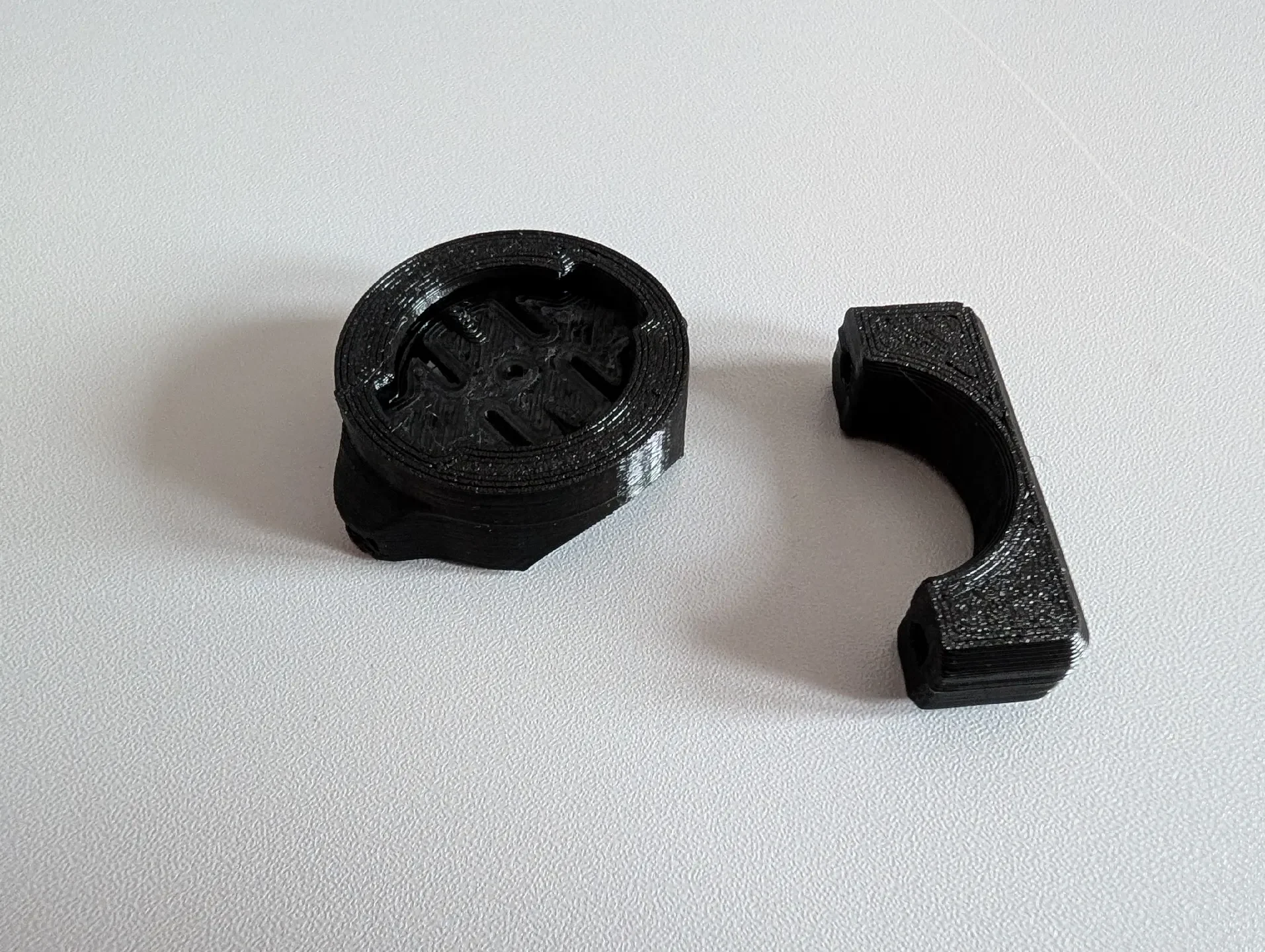

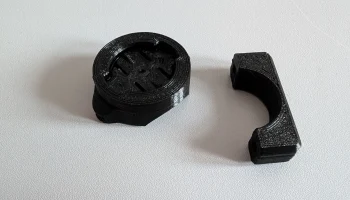

Эта модель состоит из трех частей: корпуса (корпуса основного зажима), кронштейна (ответной части) и пружины (небольшого натяжного элемента, который удерживает ваше устройство Garmin в четвертьоборотном интерфейсе).

Порядок печати

Сначала распечатайте весну. Это отдельный, мелкий шрифт.

Распечатайте корпус и кронштейн в одном экземпляре. Во время печати корпуса вам нужно будет приостановить работу принтера и вставить ранее напечатанную пружину в корпус, прежде чем возобновить печать. Это этап сборки в печати.

Подробные инструкции о том, как работает техника паузы и вставки, см. в моей оригинальной модели (ссылка в разделе «Кредиты»).

⚠ Ориентация печати имеет значение

Пожалуйста, проверьте прилагаемый снимок экрана для правильной ориентации печати. Печать кронштейна на рабочей пластине гарантирует, что линии слоев будут проходить в направлении, обеспечивающем максимальную прочность на изгиб, что важно, поскольку кронштейн испытывает постоянную нагрузку при креплении к рулю.

Сборка
1. Постобработка

Отверстия для винтов спроектированы как глухие: тонкие слои материала закрывают дно каждого отверстия M3. Перед сборкой протолкните эти слои с помощью одного из винтов М3. Это открывает отверстия для крепления.

Затем вставьте две гайки M3 (DIN 934) в соответствующие углублен��я в корпусе. Они должны плотно прилегать к месту.

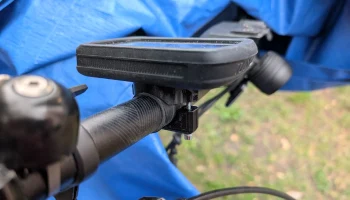

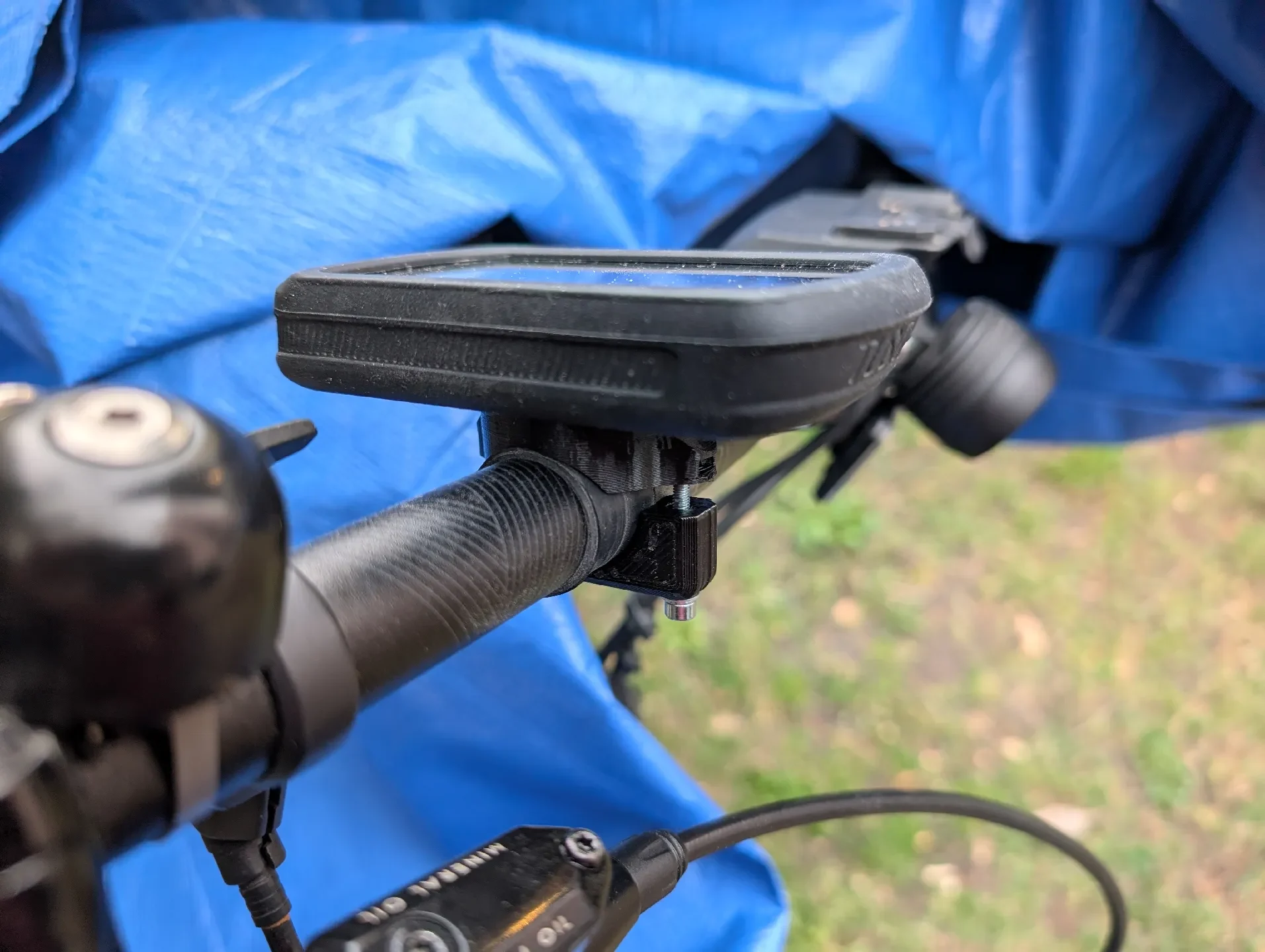

2. Крепление на руль

Отрежьте небольшую полоску старой камеры велосипеда и оберните ее вокруг руля в месте крепления. Это действует как противоскользящая прокладка и предотвращает смещение крепления.

Установите крепление на руль поверх резиновой ленты.

Для каждого из двух крепежных болтов сложите их в следующем порядке: винт с плоской головкой → пружинная стопорная шайба → шайба → (через крепление и зажим стержня) → гайка (DIN 934).

Равномерно затяните оба винта. Пружинные стопорные шайбы помогут защитить все от дорожной вибрации.

Кредиты

Это ремикс на ремикс:

Оригинальный дизайн:

Оригинальный шаблон четвертьоборотного крепления Garmin, с которого все началось.

Мой первый ремикс (шаблон сборки в печати):

Я превратил оригинал в шаблон дизайна, демонстрирующий технику паузы и сборки в печати, предназначенный для других дизайнеров.

Эта модель делает последний шаг: готовое к печати функциональное крепление для руля диаметром 24 мм.

Шаблон сборки в печати (ссылка 2) содер��ит подробные инструкции по технике паузы и вставки, используемой в этой печати. Пожалуйста, проверьте это, если вы впервые используете этот метод.
