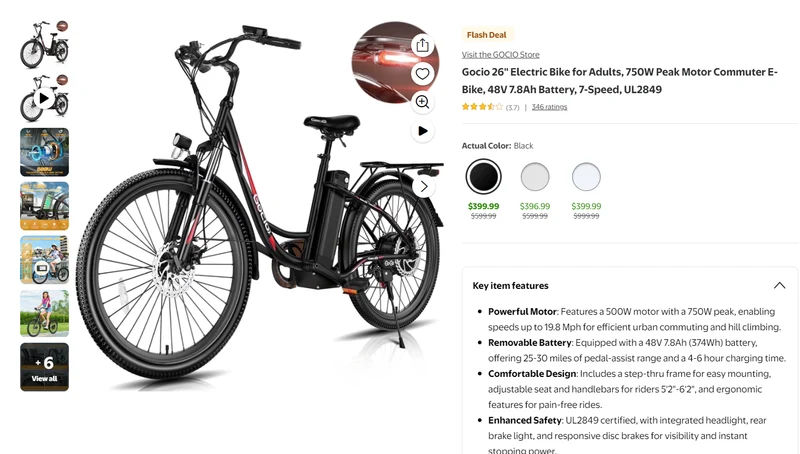

Держатель аккумулятора GOCIO E-Bike под сиденьем...

Первые шаги в практическом 3D моделировании!

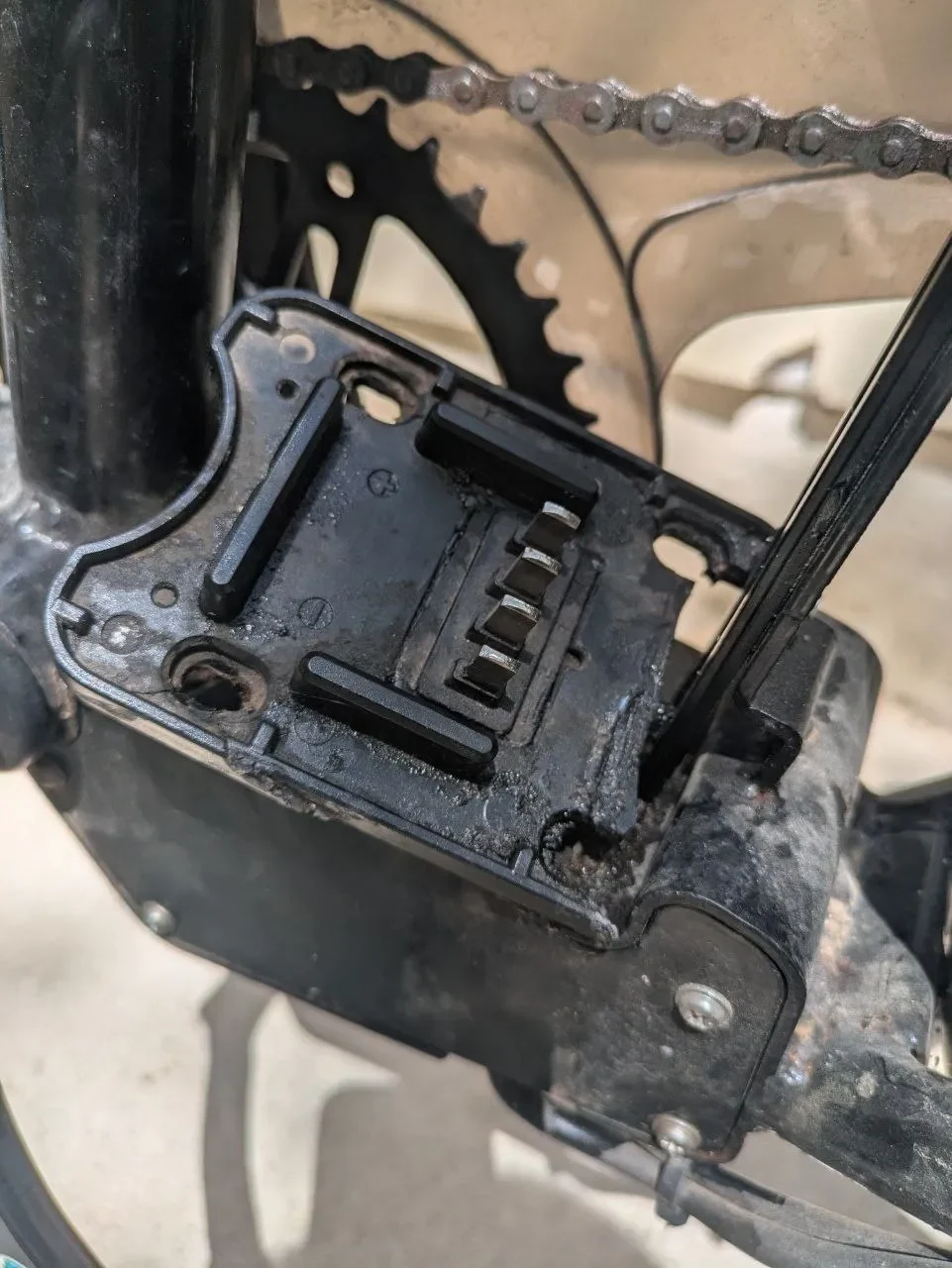

Я разработал эту деталь, чтобы починить велосипед друга. Оригинальная пластиковая деталь (показана на фотографиях) сломалась и расшаталась. Это лучшая из всех возможных «худших попыток» человека воссоздать оригинал — он действительно подходит (не спрашивайте, сколько попыток потребовалось, чтобы его набрать, грубость) и повторно использует оригинальные болты, чтобы вкрутить их обратно.

Для установки: мне нужно было вырезать/выломать вилку из предыдущей детали, вставить ее в отверстие в этой модели и закрепить обратно поверх металлической пластины с помощью болтов.

Надо признать, измерения мог бы сделать лучше пьяный дядя в дождливую погоду с веревкой и куском линейки, так что если у вас не получилось, извините — смело подправляйте модель. Зачем мне делиться этим STL? Устойчивое развитие, MF (Мой Друг)!

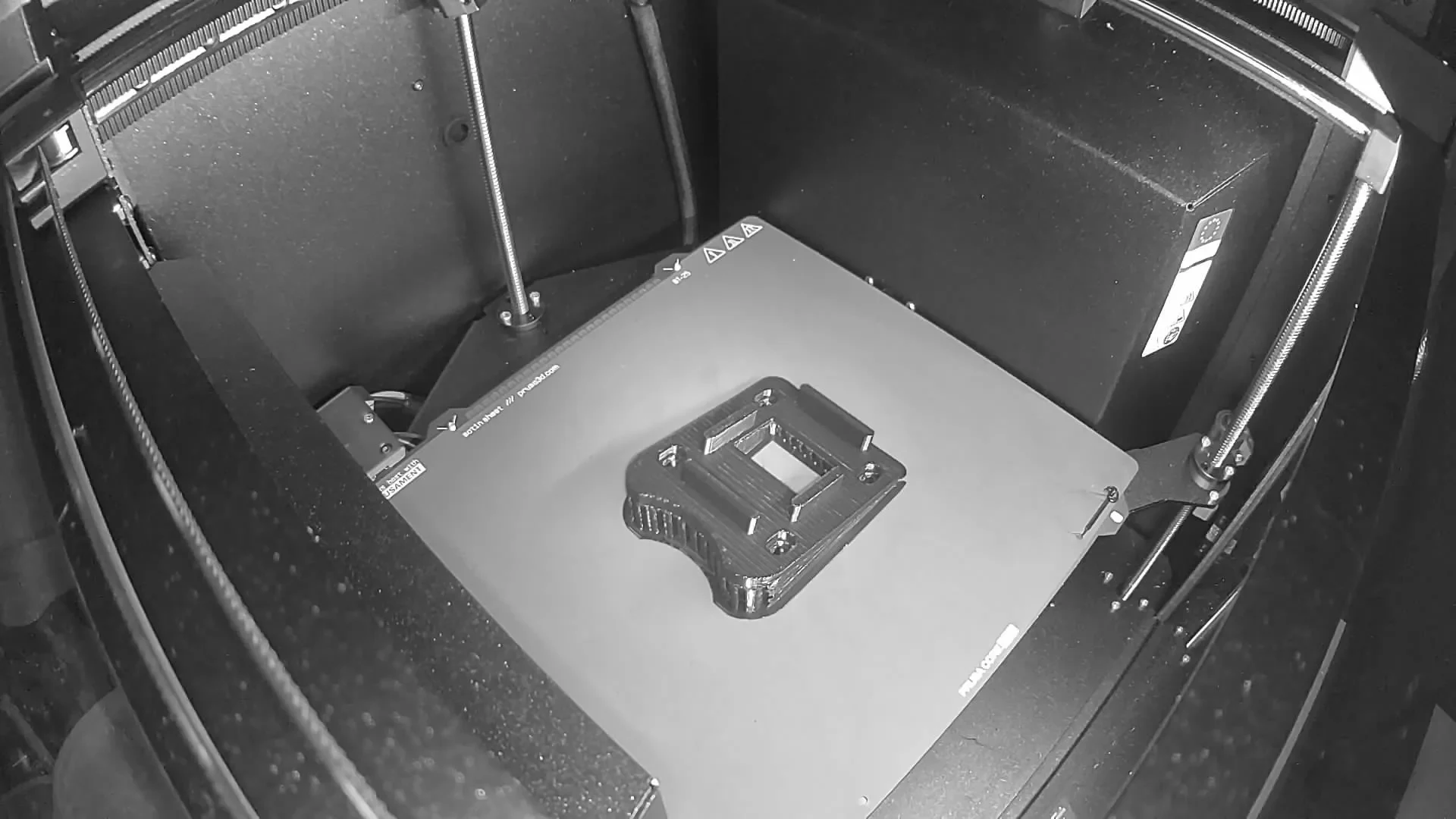

Инструкции по печати:

Материал: PETG (я использовал Creality PETG).

Заполнение: 15%

Края: без полей

Примечание. Исходный файл STL не имеет поддержек и неправильно ориентирован.

P.S. Моя рекомендация — включить опоры и наклонить модель не менее чем на 15° от пластины; это г��рантирует, что колышки не сломаются и не сломаются слишком легко.
