Быстрозажимной замок FL920 для велосипедной ручки...

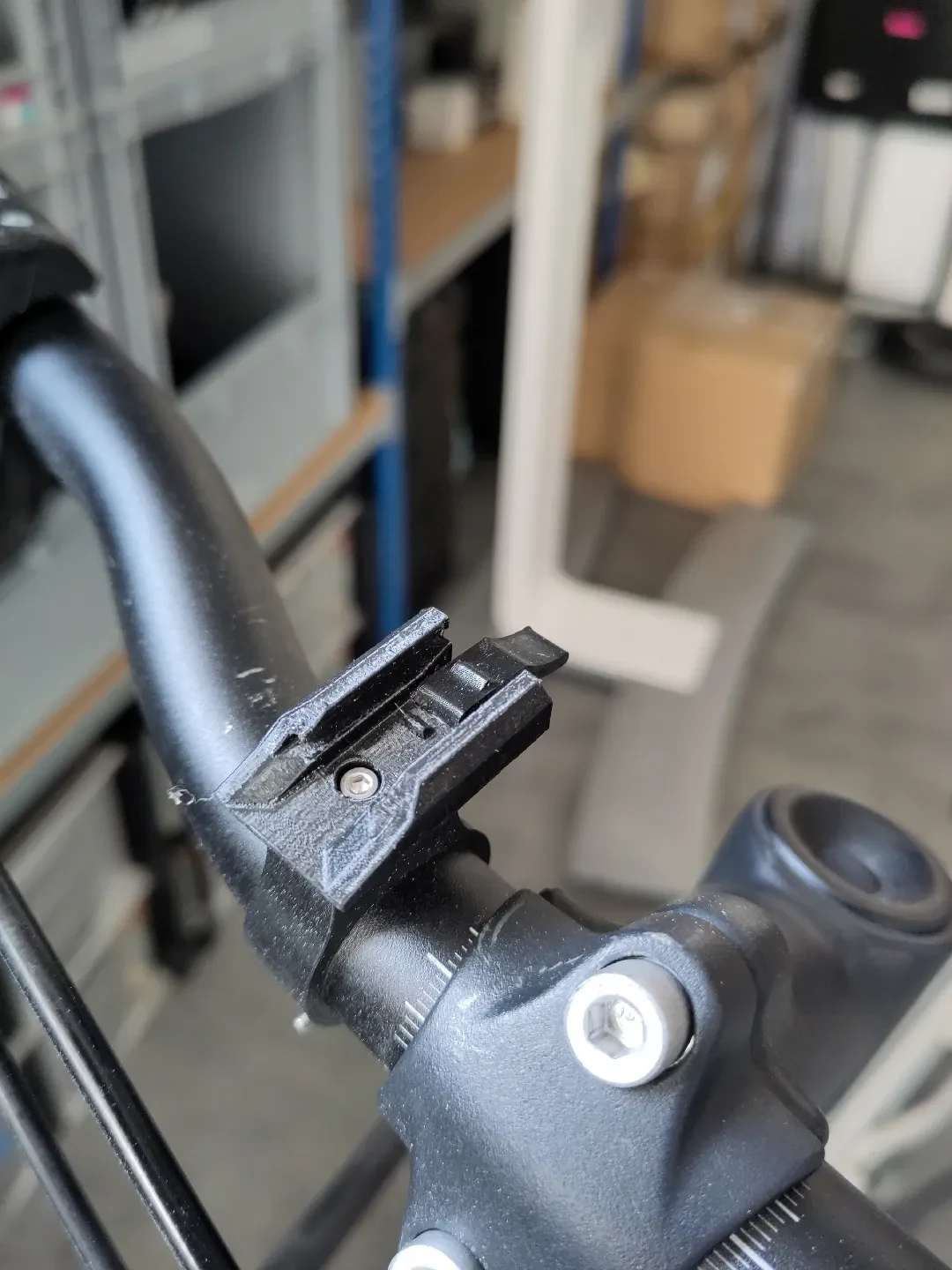

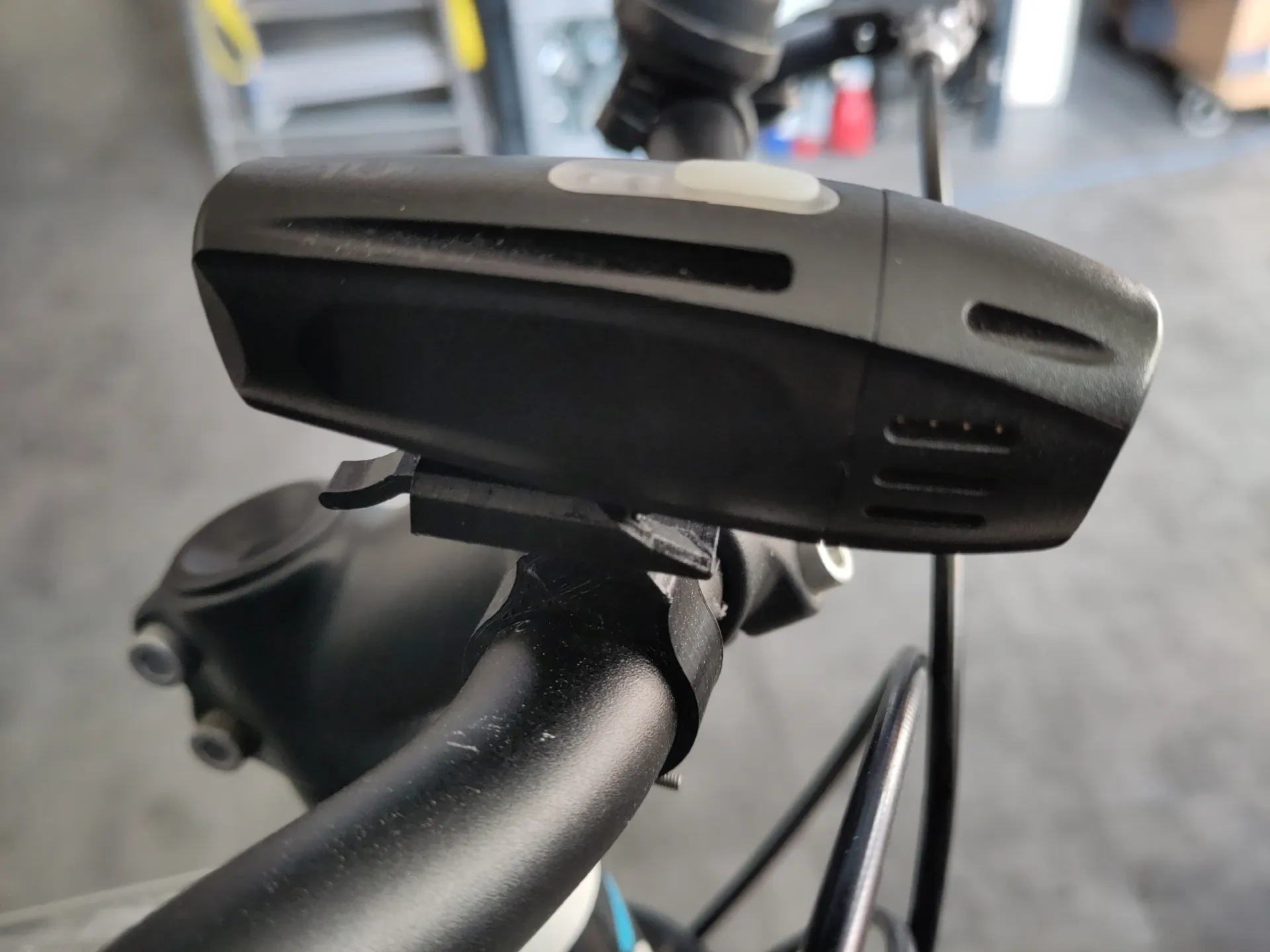

Устройство для быстрого крепления велосипедной фары Decathlon FL920.
Распечатать консультацию

Распечатайте корпус вертикально, чтобы ограничить выступы и избежать расслоения во время использования.

Напечатайте стопорный штифт сбоку, чтобы избежать расслоения во время использования. Добавьте достаточно периметров, чтобы заполнить замок.

Распечатайте вложение сбоку, чтобы избежать расслоения во время испол��зования. Добавьте достаточно периметров, чтобы заполнить кольцо.

Я напечатал корпус и стопорный штифт с соплом 0,25 мм, чтобы обеспечить лучший допуск; возможно, он будет работать с соплом 0,4 мм.

Я напечатал насадку с толщиной 0,6 мм, чтобы размер стены был больше.

Замок не является обязательным, только трение может удерживать фару. Если вы хотите использовать замок, до��авьте немного цианакрилата (суперклея), чтобы закрепить его.

Сборка

Используйте один винт M2,5 ISO 4762 диаметром 10 мм и одну гайку M2,5 для сборки двух частей.

Установите устройство на ручку велосипеда и закрепите его с помощью одного винта M2,5 ISO 4762 диаметром 20 мм и одной гайки M2,5.

Заполните бесплатно, чтобы изменить модель, проект FreeCAD связан с файлами для печати.
