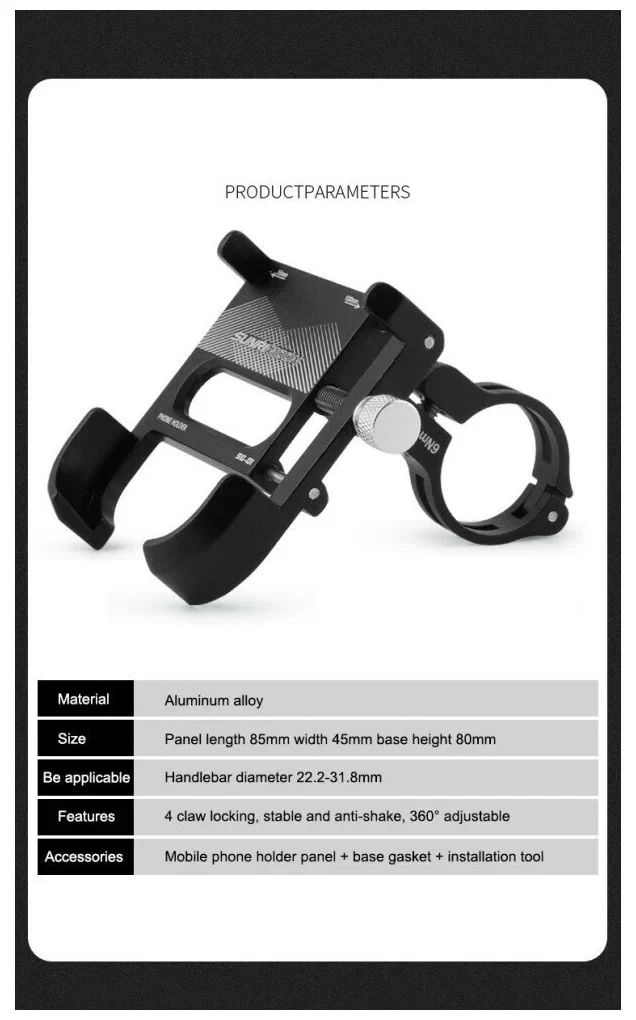

Сменный поворотный шарнир для велосипедного держателя телефона SUNRIMOON SG-01 (ограничение 90°, на болтах)

Описание

Эта 3D-модель предназначена для замены поврежденного поворотного шарнира велодержателя SUNRIMOON SG-01. Повреждение произошло в результате падения велосипеда. Эта модель также подойдет для случаев, когда ограничитель изношен, либо возник люфт, либо пластик деформируется из-за вибрации и перепадов температур.

Что делает эта модель:

Полностью восстанавливает функциональность поворотного механизма между креплением на руле и держателем телефона.

Ограничивает угол поворота точными 90 градусами. Положение не может быть изменено после установки.

Позволяет использовать стандартные болты, входящие в комплект держателя — дополнительные крепления не требуются.

Сохраняет безопасный угол даже на бездорожье.

Особенности:

Рекомендуемый материал: PETG или ABS (высокая ударная вязкость и виброустойчивость)/нейлон (для экстремальных условий).

Угол поворота между упорами: ограничен 90° (±2° при пластической усадке); вы можете выбрать только две ориентации.

Инструкции по установке

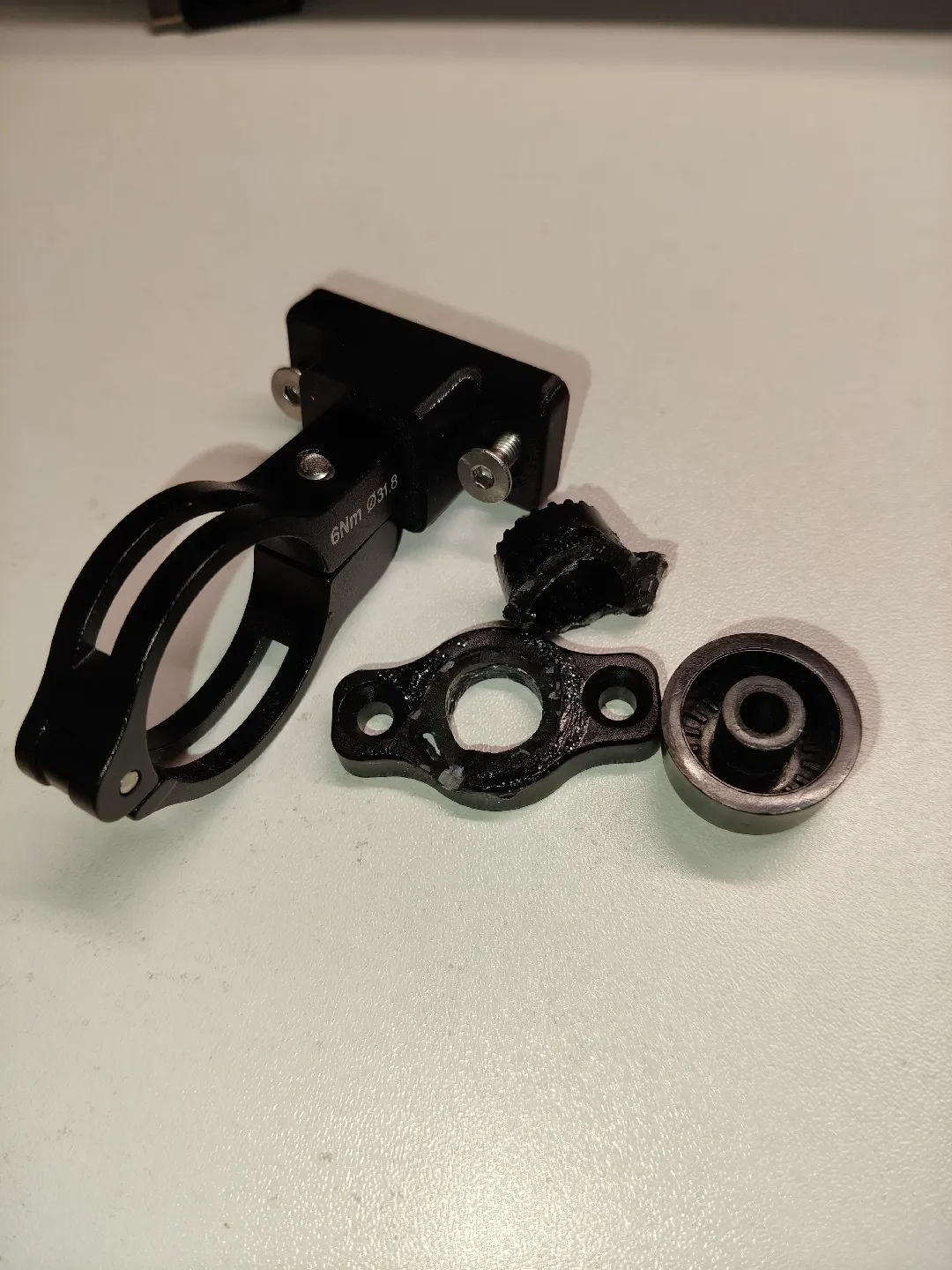

Полностью разберите поврежденный блок SUNRIMOON SG-01, удалив все оставшиеся сломанные оригинальные детали.

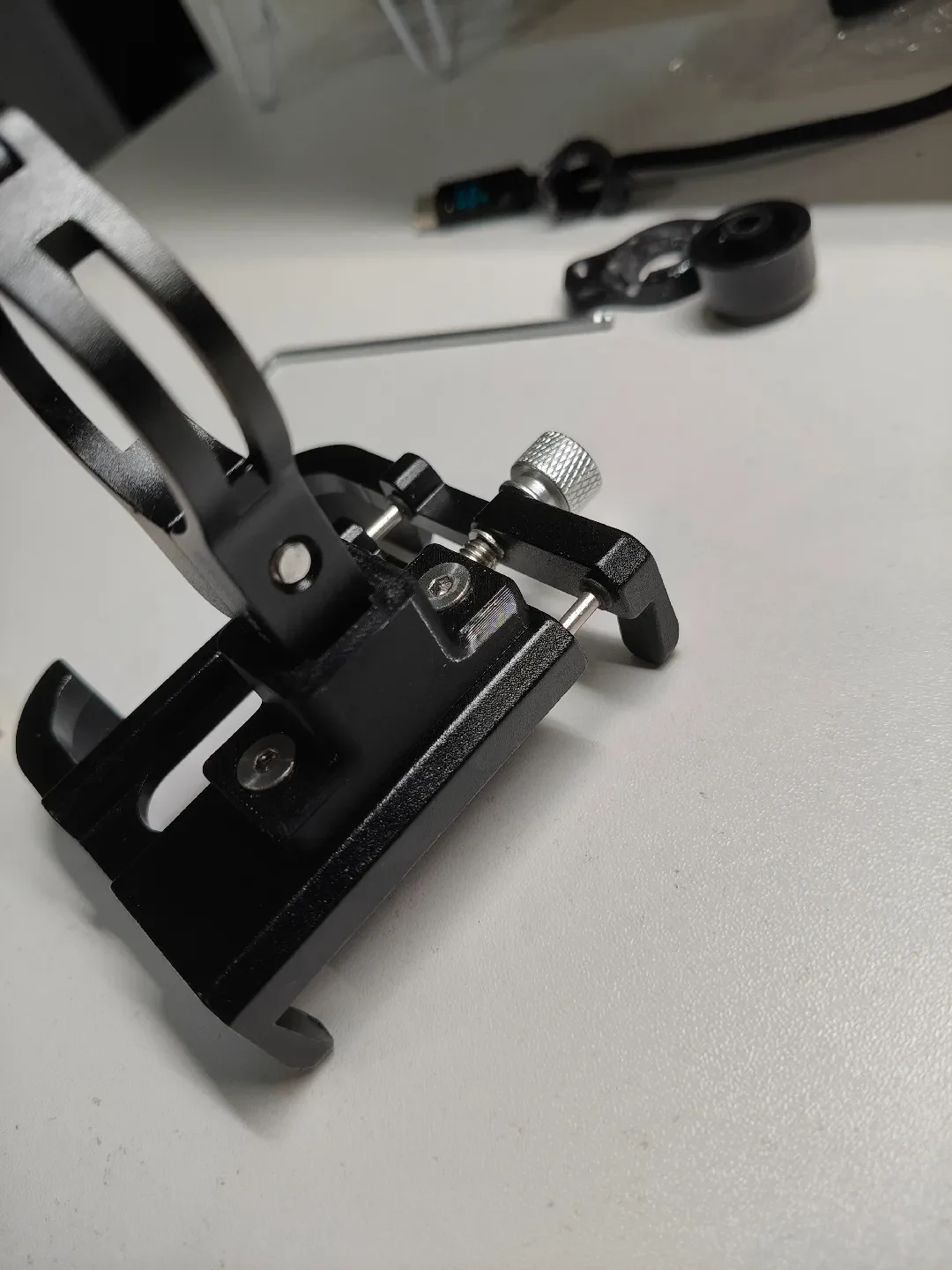

Установите напечатанную на 3D-принтере модель в исходное место установки, выбрав нужную ориентацию телефона.

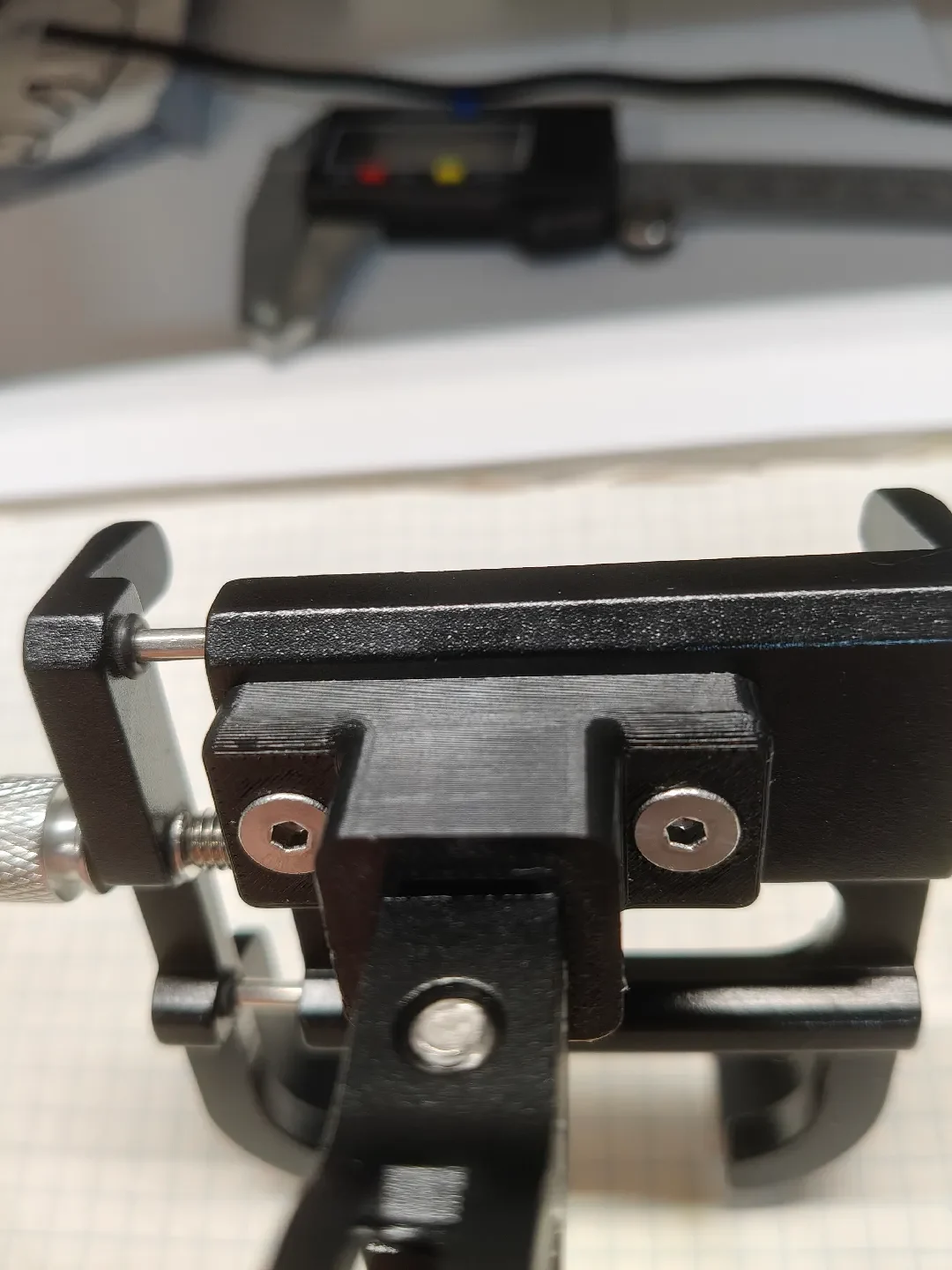

Затяните оригинальные винты, прилагаемые к держателю, через предусмотренные монтажные отверстия.

Соберите держатель и установите его на велосипед.

Рекомендации по печати

Сопло: 0,4 мм

Слой: 0,16-0,20 мм.

Заполнение: 80-100 % (для максимальной ударопрочности)

Периметры: минимум 4

Загрузки включают два типа файлов:

Документ FreeCAD (.FCStd) — исходная модель. Позволяет вносить изменения в конструкцию при необходимости.

Файл 3MF (подготовленный в Bambu Studio) — готовый к печати файл, содержащий настроенный профиль печати.
