VESC 75100 Крепление на велосипедную трубку...

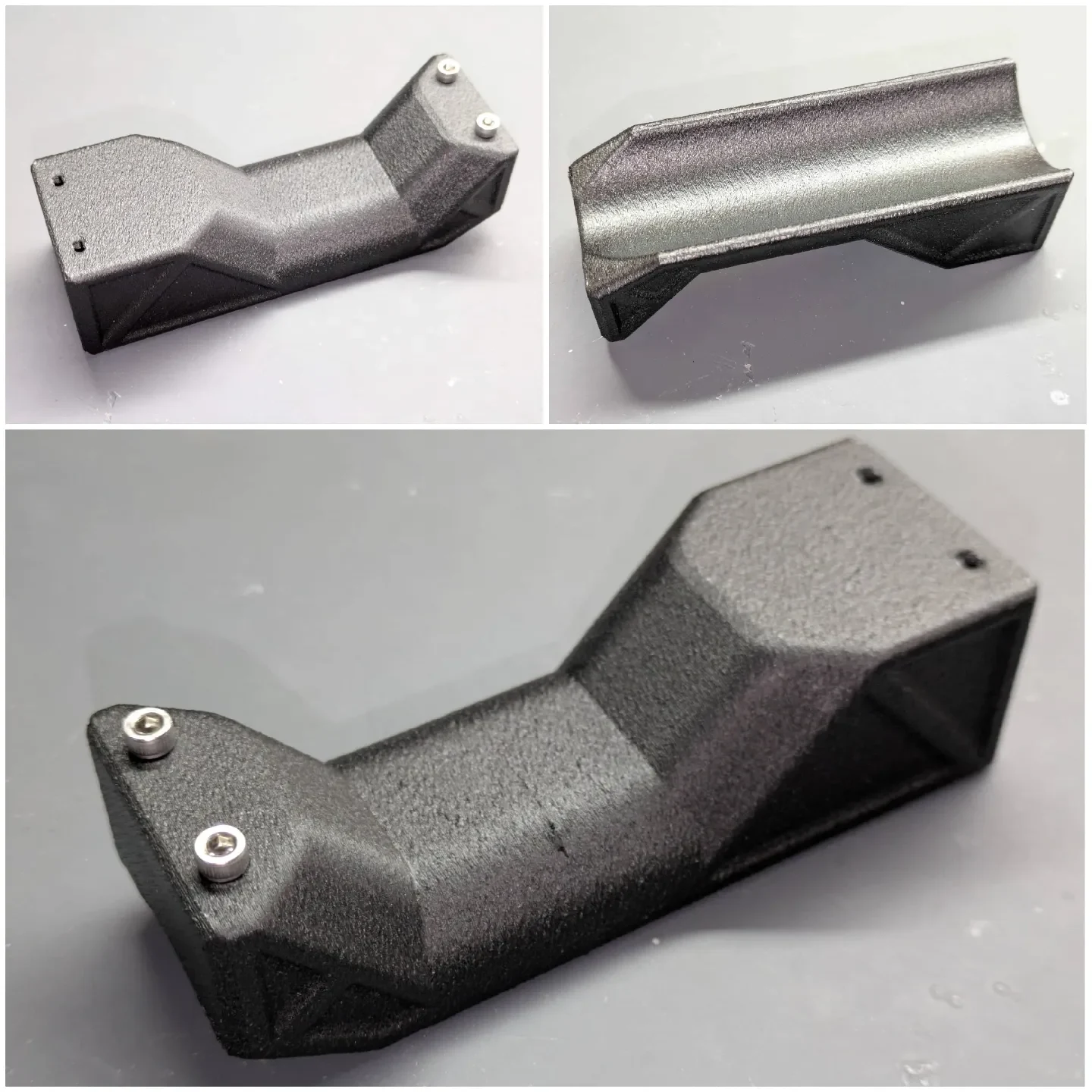

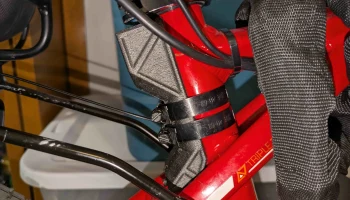

Эта модель предназначена для крепления VESC 75100 типа «EBike» к трубке подседельного штыря велосипеда с помощью хомутов для шлангов. Крепление рассчитано на велосипедную камеру диаметром 35 мм, но это можно изменить в прикрепленном архивном файле Fusion 360, изменив параметр «d1_Tube_Diameter».

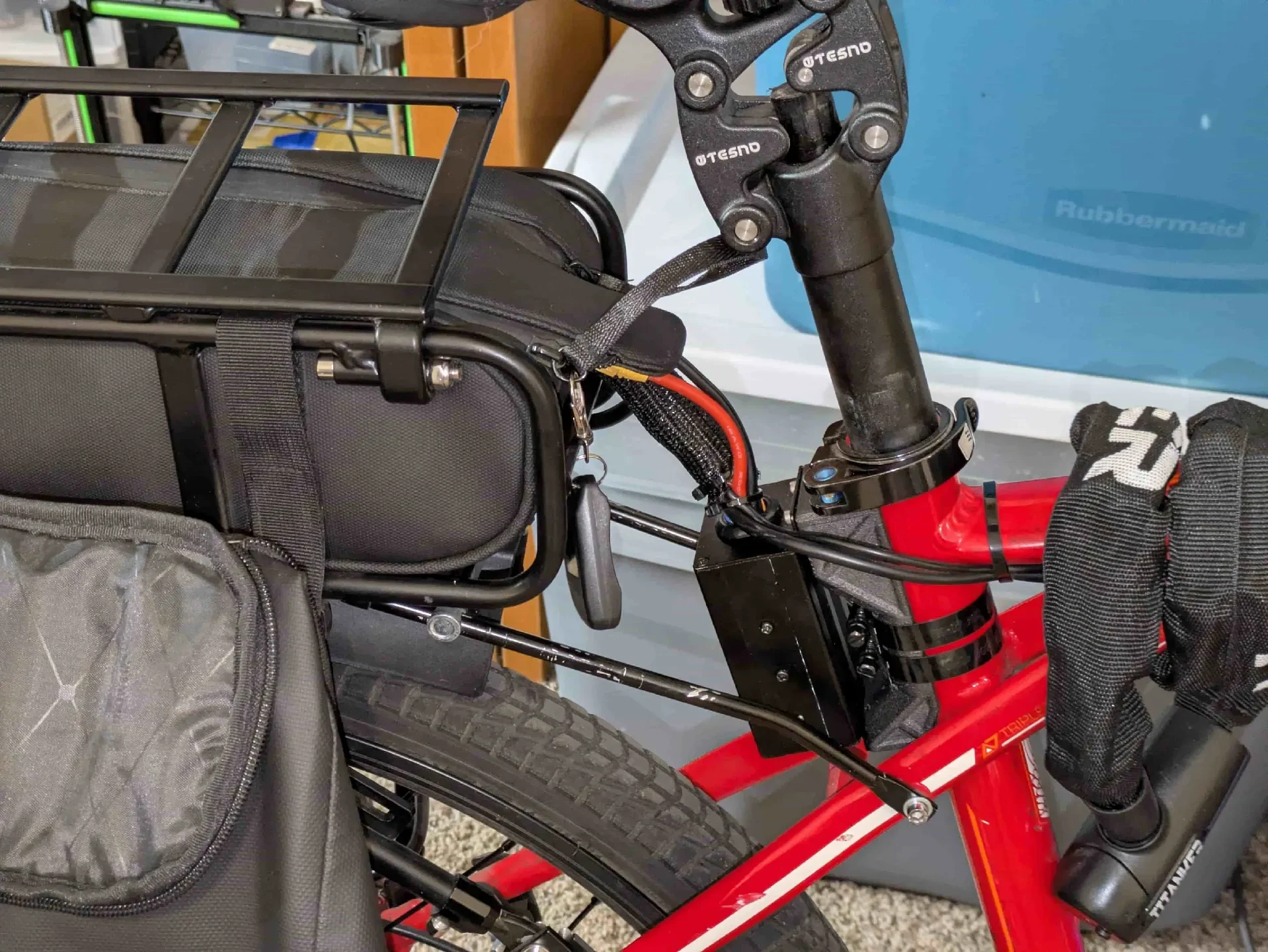

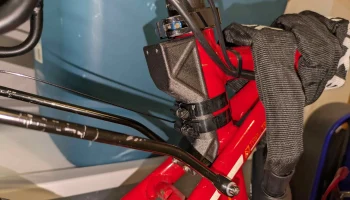

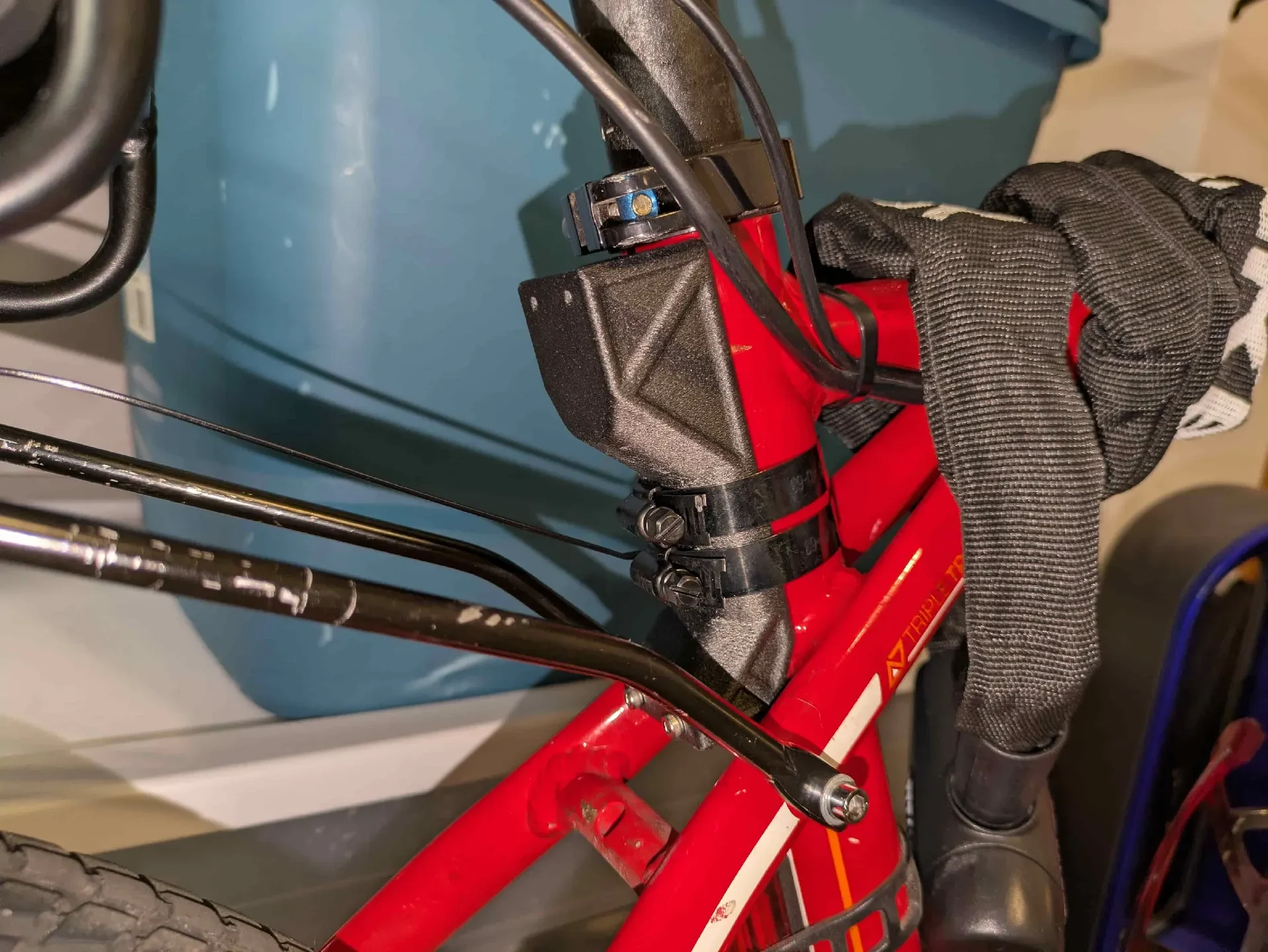

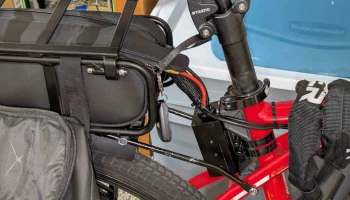

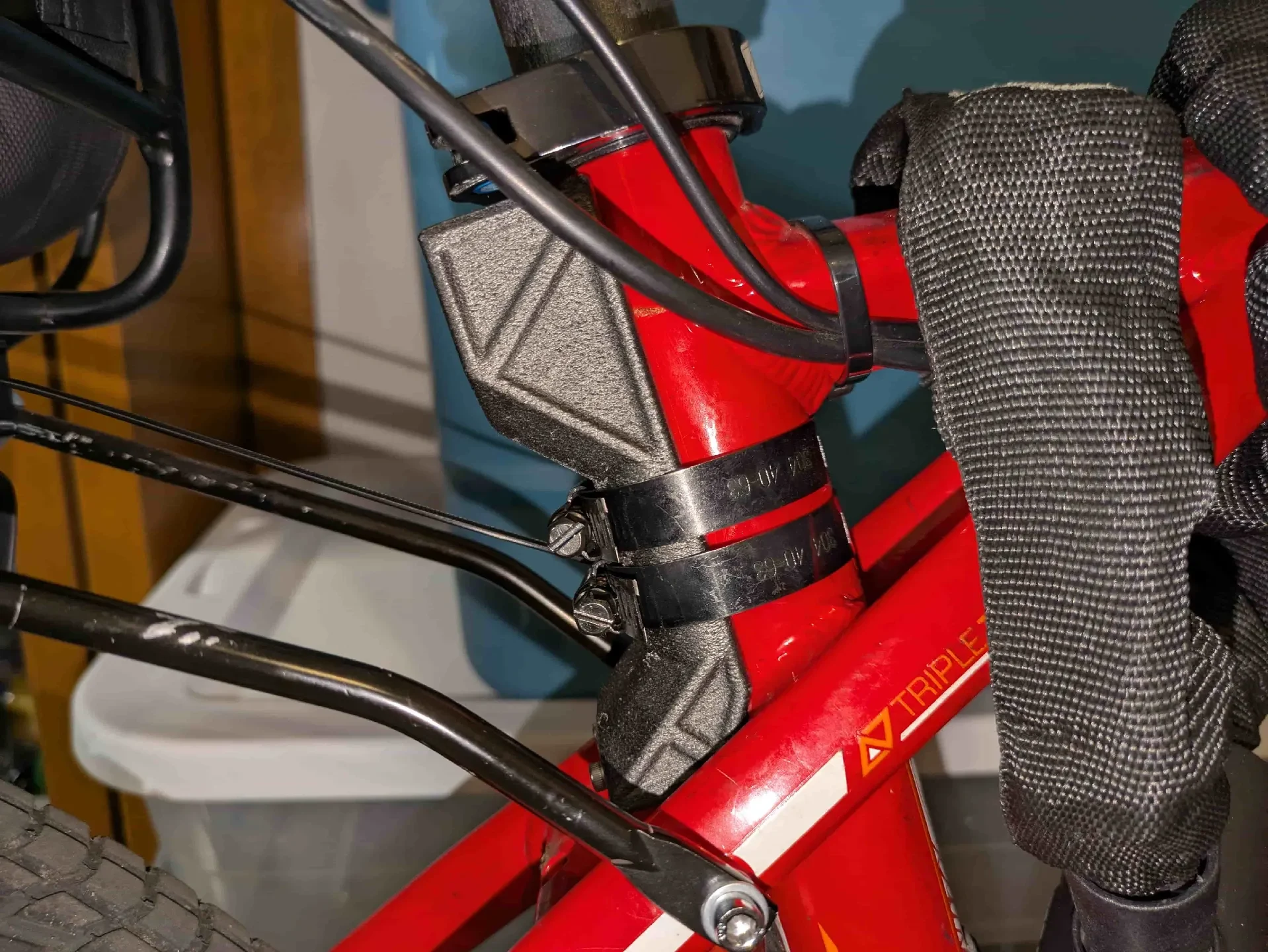

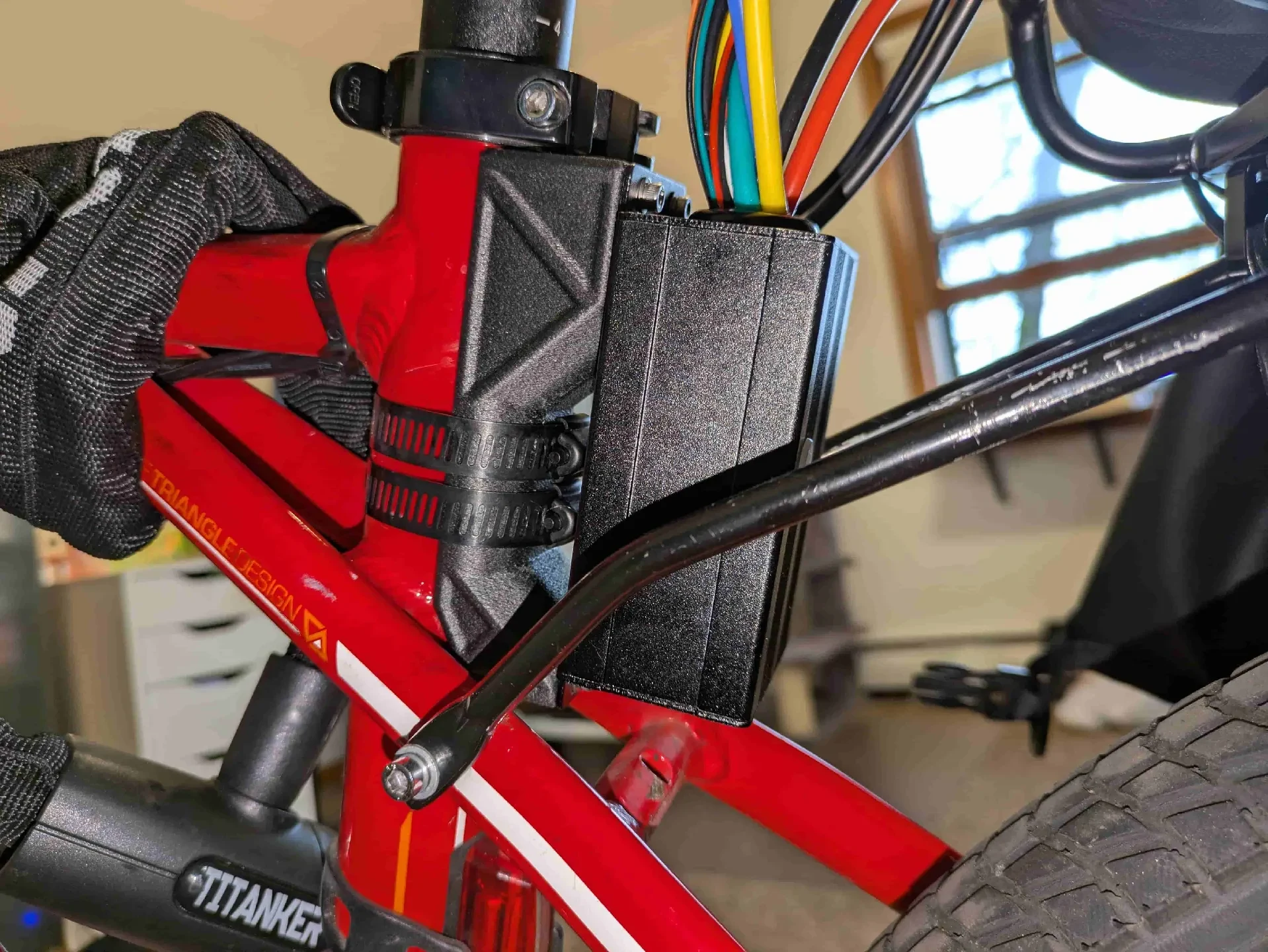

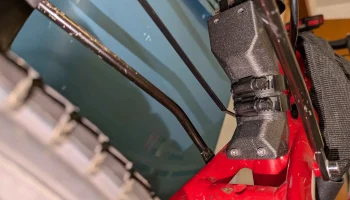

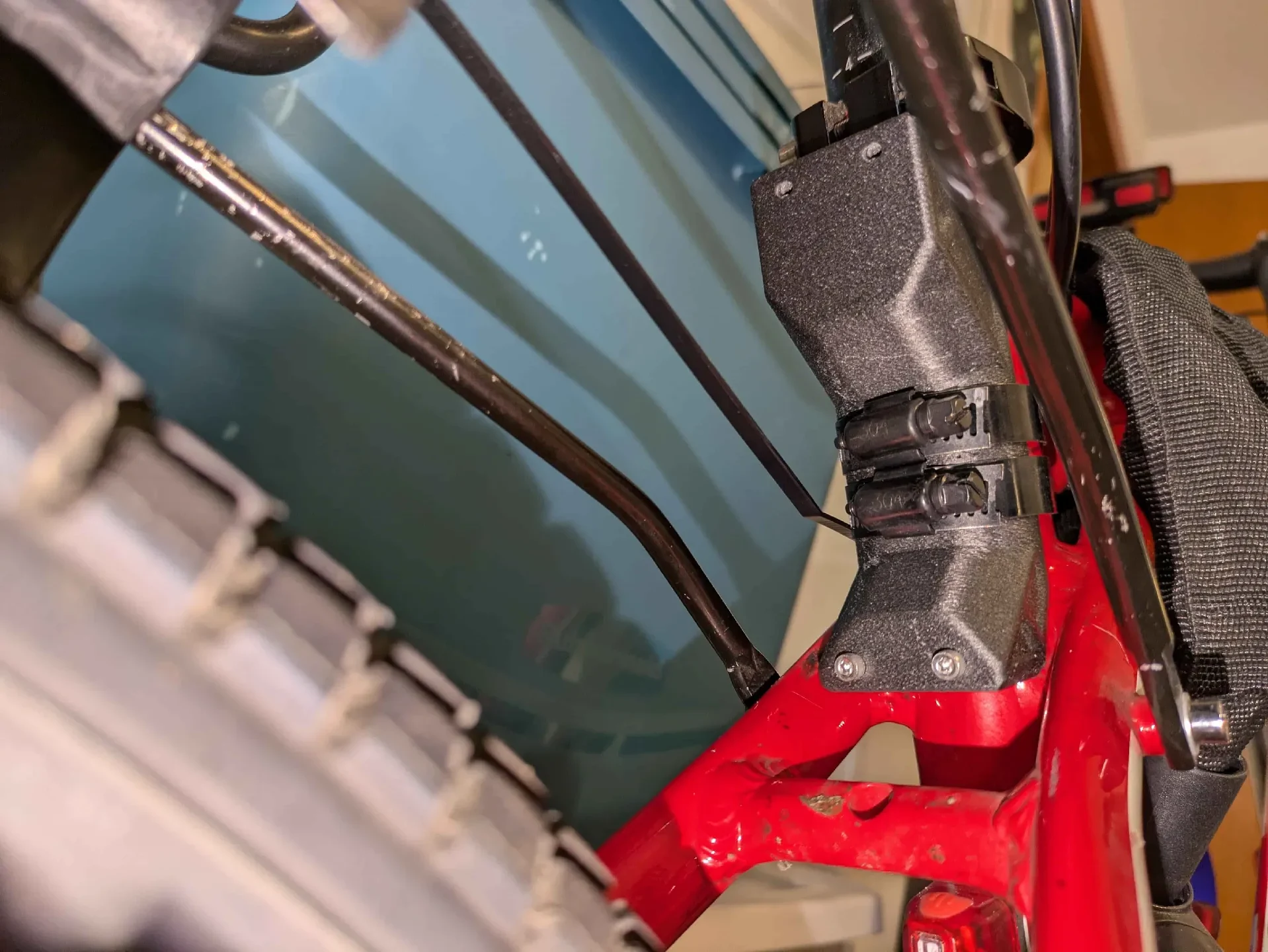

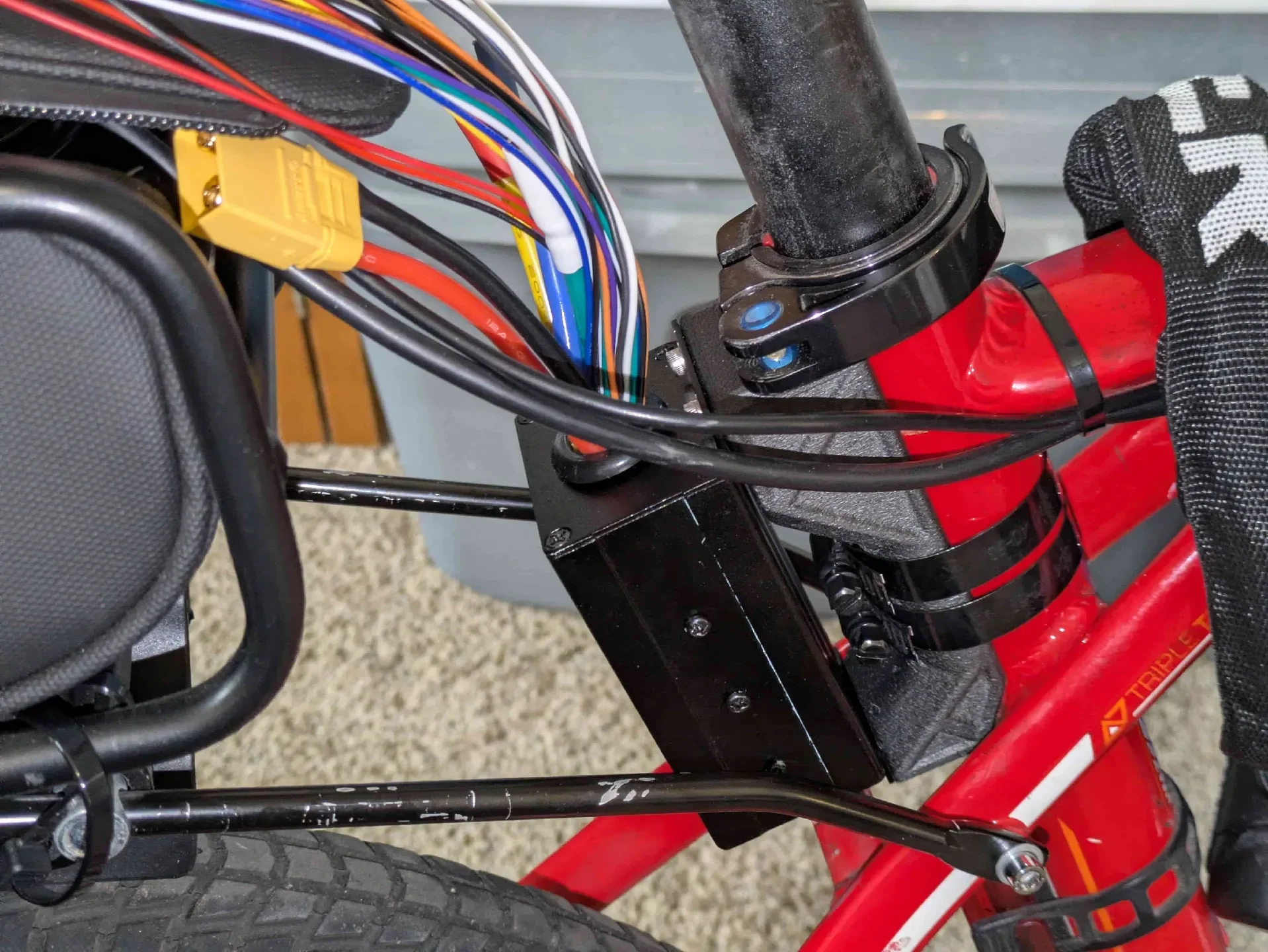

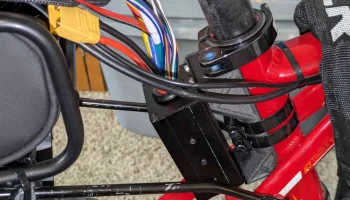

Крепление предназначено для крепления с помощью одного или двух хомутов. Я использовал 2 хомута для шланга 2,5 дюйма (регулируемый в диапазоне 40-64 мм) и после затяжки слегка подрезал их. Затем регулятор скорости ��ожно прикрепить с помощью 4 винтов M3x10 мм.

Я бы порекомендовал напечатать это из высокотемпературного материала, способного выдержать жаркое солнце, и прикрепить к нему теплый ESC. Я использовал Polymaker PA6-CF и покрыл готовую деталь матовым прозрачным лаком для защиты от волокон.

База производителей VESC 75100: https://www.aliexpress.us/item/3256804277669942.html.

2 черных хомута для шланга диаметром 2,5 дюйма: https://www.amazon.com/dp/B0DP7J52F9

Поскольку при таком креплении ESC остается незащищенным, я бы рекомендовал загерметизировать ESC, чтобы защитить его от повреждения водой. Для себя я использовал двухкомпонентный силиконовый герметик. Посмотрите мое приспособление для заливки ESC здесь: VESC 75100 Potting Fixture.

Посмотрите мой тест этого впечатляющего маленького VESC здесь:
