Журнал изменений (v2)
Это вторая версия, которая устраняет два самых больших недостатка моего предыдущего дизайна. Эти недостатки заключались в следующем:
1. Зажим для телефона крепился болтом снизу велосипедного зажима, который был недоступен после установки узла на велосипед. Гайка теперь идет снизу, а болт сверху. Это значительно упрощает добавление шестигранного ключа*.
*1,5. Добавлено место для хранения шестигранных ключей.
2. Добавлена функция определения местоположения, позволяющая удерживать телефон в горизонтальном положении. Когда болты слегка ослабли из-за вибрации, телефон стал часто вращаться. Это решает эту проблему.
-Веданш
-----

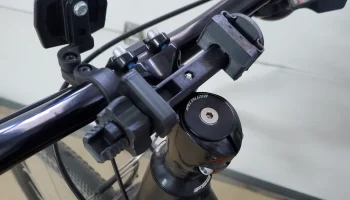

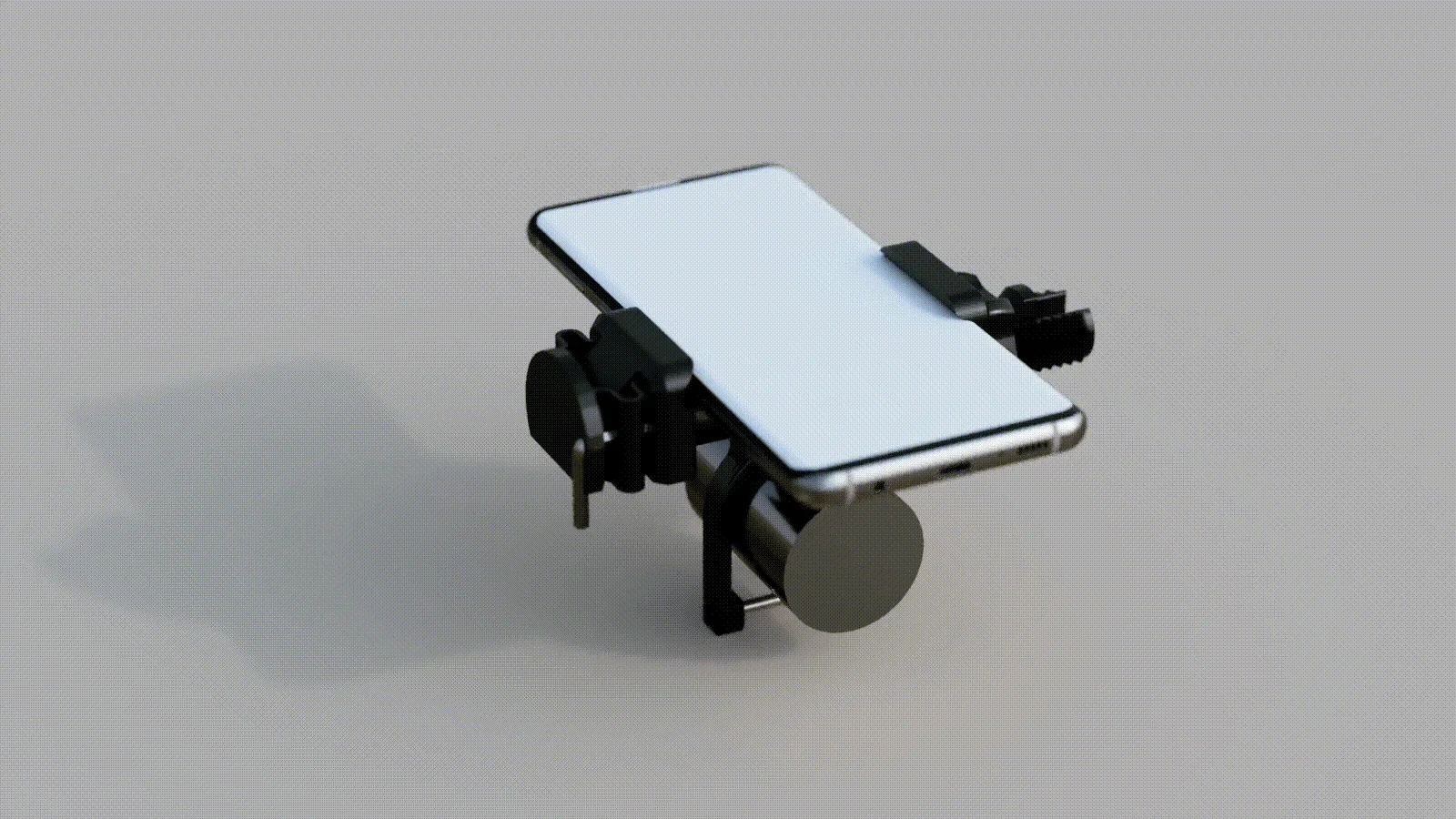

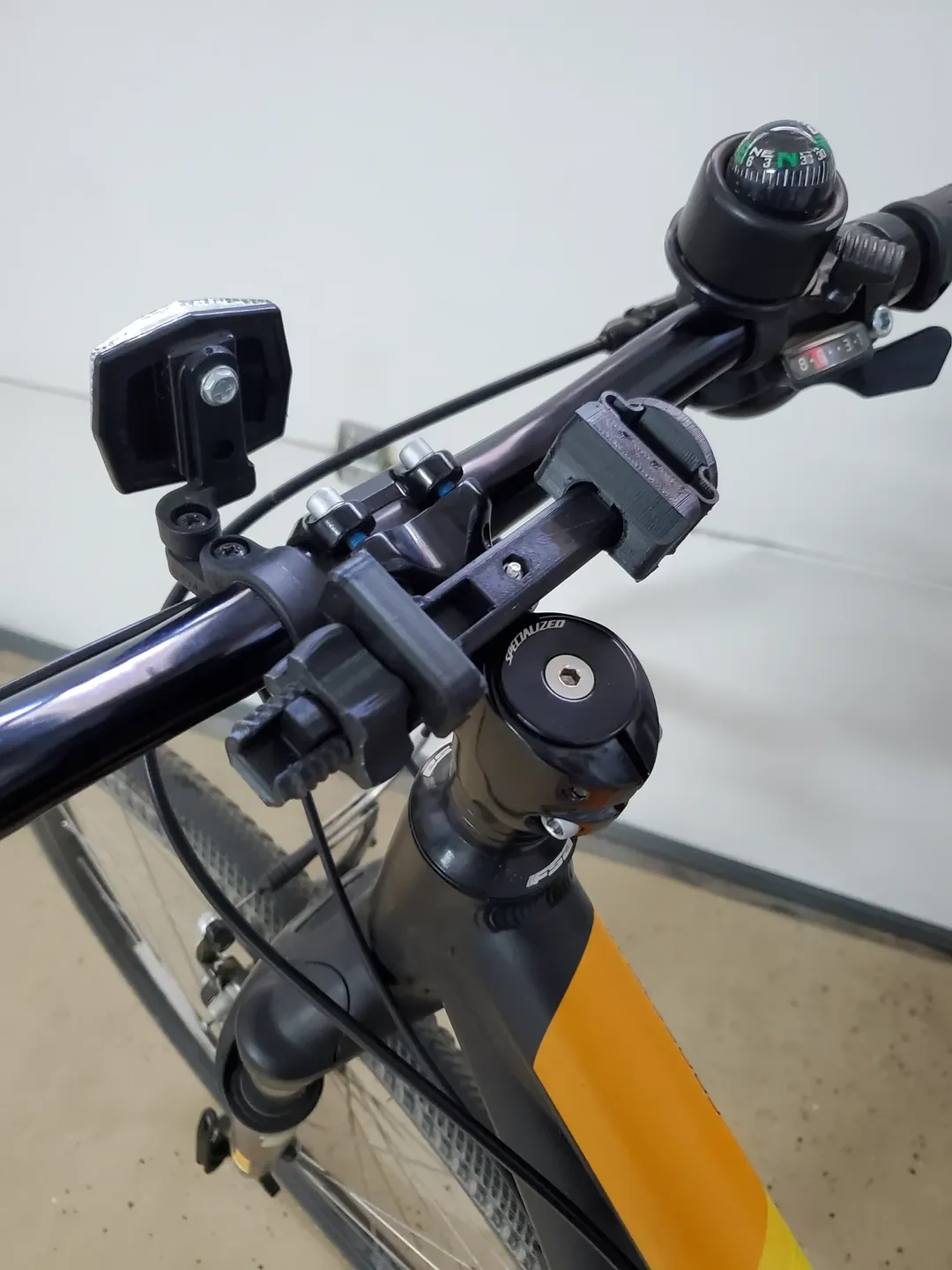

Простое крепление для телефона для моего велосипеда Specialized Crosstrails. Я хотел что-то, что можно было бы прикрепить к центру рулевого колеса и устойчиво удерживать мой телефон для навигации.
Единственное дополнительное оборудование, необходимое для этой конструкции, — это следующее:
М3 х 15 мм
М3 х 35ММ (30 работ)
Две гайки M3. Я добавил на велосипед немного изоленты для более плотного прилегания.
У моего велосипеда балка диаметром 35 мм и зазор под ней примерно 20 мм. Для этого требуется всего 10 мм зазора.
Я приложил файлы дизайна, если вы хотите настроить параметры.
Детали откалиброваны по моему Ender 3 Pro, а это означает, что в зависимости от точности вашего принтера вам, возможно, придется выполнить постобработку соединений.
Если вы распечатаете это или сделаете ремикс на этот дизайн, я буду рад увидеть ваши версии и ремиксы.
-Веданш
Настройки печати
Бренд принтера:
Креативность
Принтер:
Эндер 3 Про
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,12 (с переменной высотой слоя)
Заполнение:
35%
Нить:
ESun PLA + Черный
Примечания:
Я бы посоветовал использовать высоту слоя от 0,1 до 0,16 с соплом 0,2-0,4 мм.
Возможно, вам придется проработать нити пару раз, чтобы добиться плавного движения. Не стесняйтесь использовать смазку или воск из ПТФЭ.
Как я это разработал
Ссылка на блог: https://vedanshblog.netlify.app/bike-phone-mount/
