Рычаг велосипедной шины - легко распечатать...

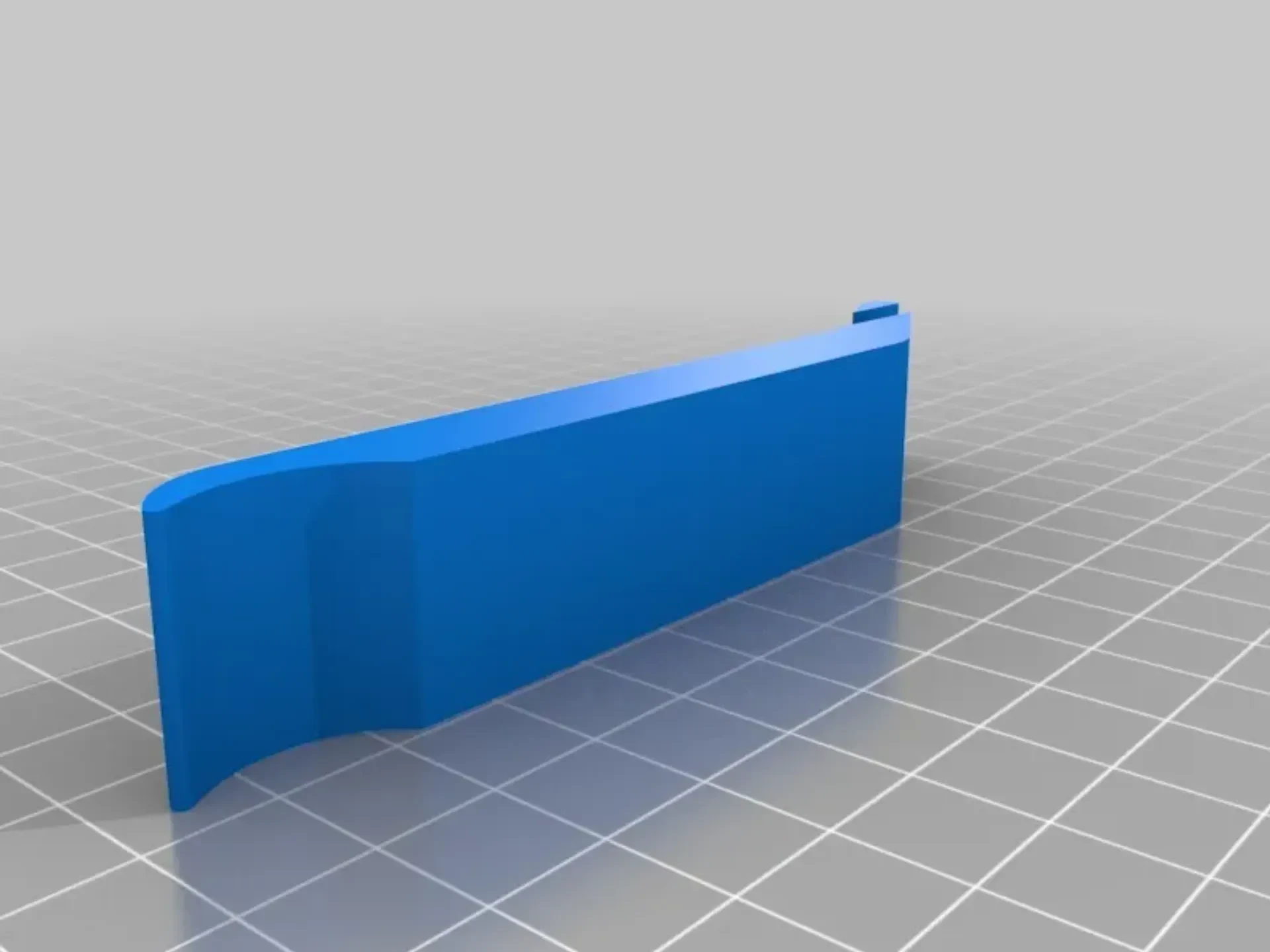

Мне нужен был инструмент, чтобы заменить колесо на велосипеде. Дизайн от emac выглядит великолепно, но его нелегко распечатать. В каком бы положении вы ни положили его на кровать, ему потребуются опоры. Я хотел, чтобы он печатался сбоку, чтобы использовать силу слоев в своих интересах.

Я выдавил профиль фигуры в OpenSCAD и вырезал отверстия на конце ручки.

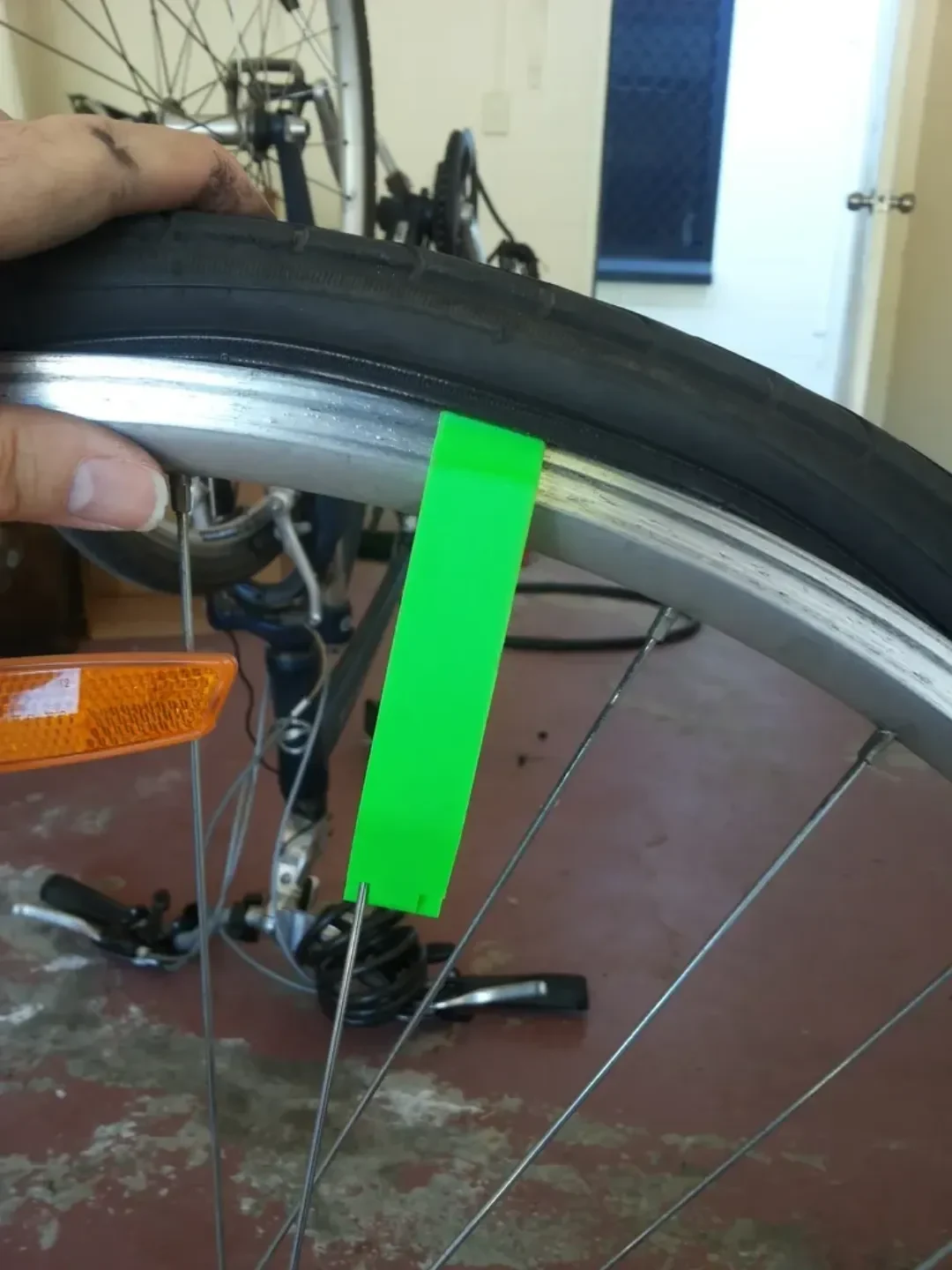

Обычно вы печатаете их парой. Вы прокладываете шину одним и прикрепляете его к спицам колеса, одновременно работая с другим.

Я распечатал его с помощью PLA. Многие скажут, что это плохая идея, но до сих пор меня очень впечатлила мощь НОАК. Это, вероятно, доведет пластик до предела, посмотрим...

ОБНОВЛЕНИЕ [2017-09-08]: Оказывается, НОАК достаточно сильна, чтобы справиться с этой задачей. Использование более прочного материала было бы излишним.

ПРИМЕЧАНИЕ. Я также напечатал рычаг шины Гардена https://www.thingiverse.com/thing:12362. Я предпочитаю свой; он больше, поэтому имеет лучшее сцепление с шиной. Но это всего лишь личное предпочтение, оба работают очень хорошо.

Это самолет? Это гоночная машина? Нет! Это рычаг для шин...

Настройки печати

Бренд принтера:

Пруса

Принтер:

i3 МК2С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20% или более

Примечания:

После печати смягчите края наждачной бумагой, чтобы они не были слишком острыми для шины.

Я решил использовать 6 верхних/нижних слоев + 6 периметров вместо увеличения заполнения. Я видел множество испытаний, демонстрирующих, что наполнение не увеличивает прочность так сильно, как мы думаем. Также слабым местом детали является кончик, который при использовании 6 периметров практически твердый.

Как я это разработал

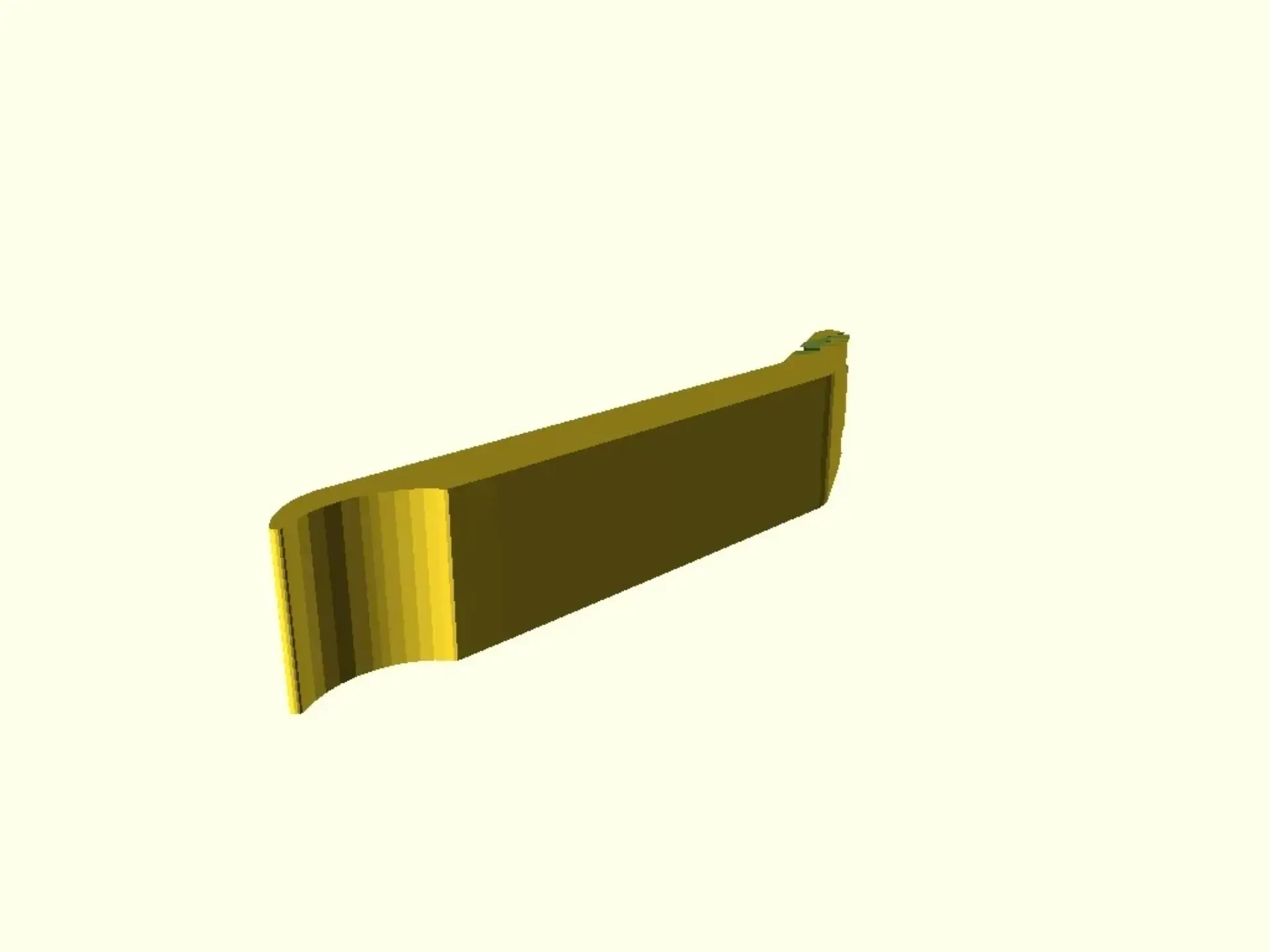

Я загрузил STL-файл emac в OpenSCAD, закрасил его в черный цвет, посмотрел на него сбоку и сделал скриншот. Это должно было получить профиль фигуры.

Я загрузил скриншот в Gimp (программное обеспечение, похожее на Photoshop) и удалил все, кроме профиля формы (выбрать по цвету, инвертировать выделение, очистить).

Я загрузил измененное изображение профиля в InkScape (программное обеспечение, похожее на Illustrator) и проследил его с помощью инструментов InkScape (Путь > Трассировка растрового изображения), затем экспортировал его в OpenSCAD с помощью плагина dnewman: https://www.thingiverse.com/thing:25036

Я извлек многоугольник из сгенерированного файла OpenSCAD и поместил его в свой файл.

Я признаю, что это запутанно и существует множество способов добиться того же или даже лучшего результата, используя другие инструменты. Я сделал это таким образом, потому что я много раз проделывал подобный процесс с изображениями. В общем, я использовал те инструменты, которые знаю.
