Переднее крепление, совместимое с Garmin, для велокомпьют...

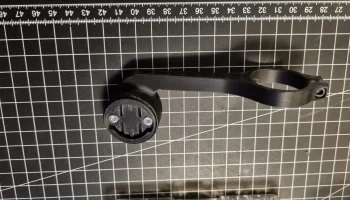

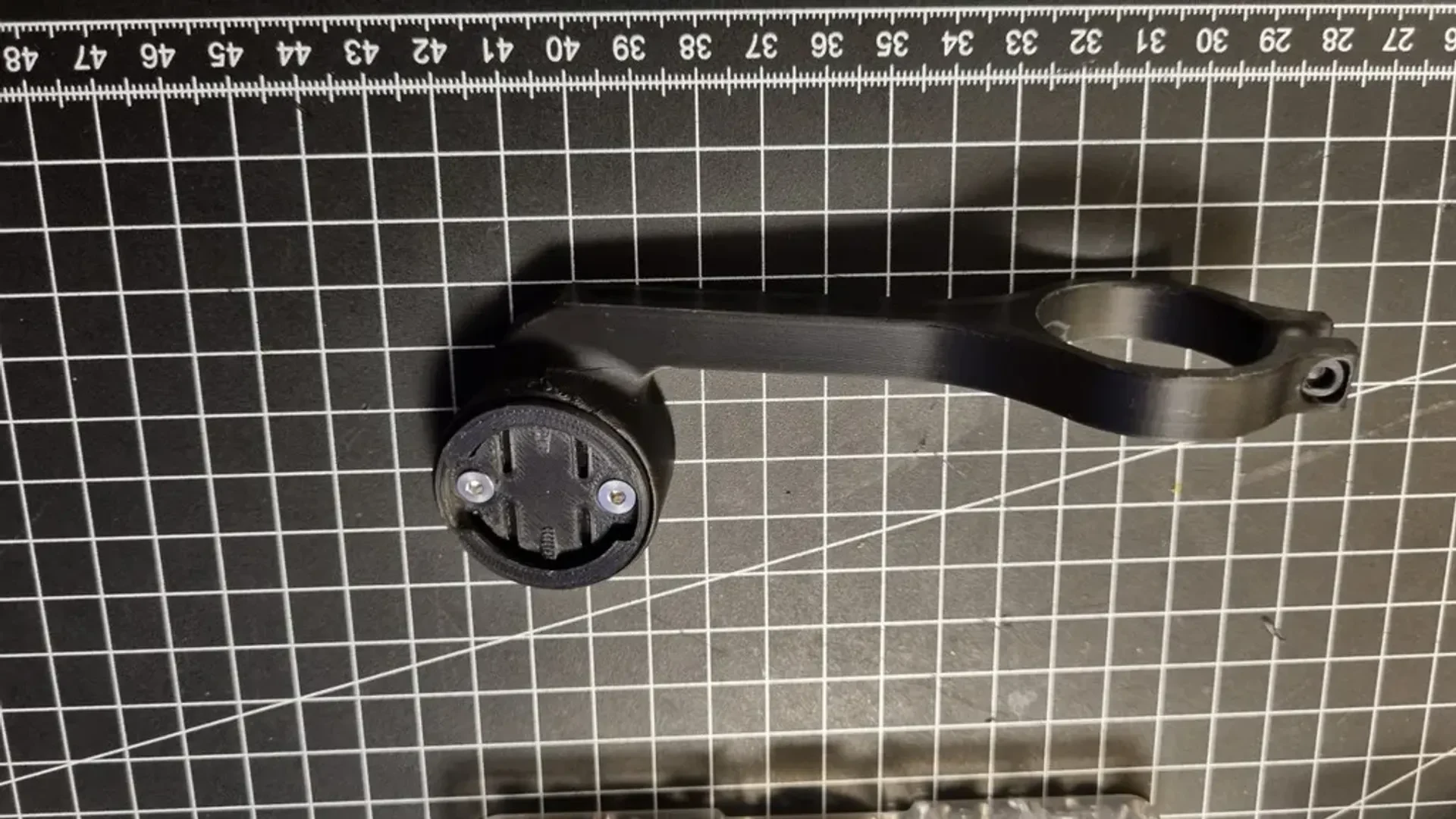

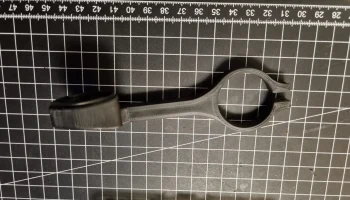

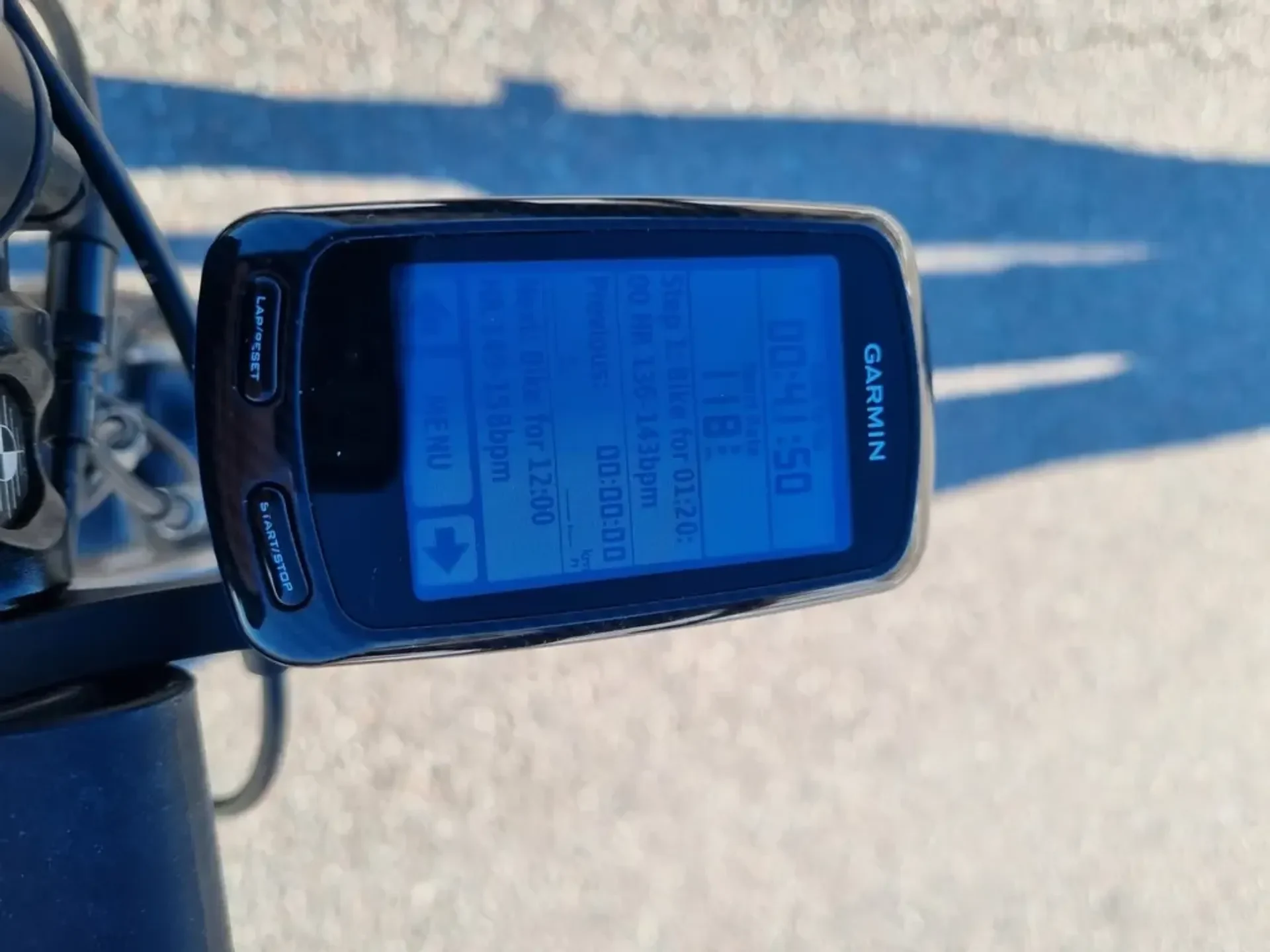

Переднее крепление на руль, совместимое с компьютером Garmin Edge, для руля диаметром 34 мм.

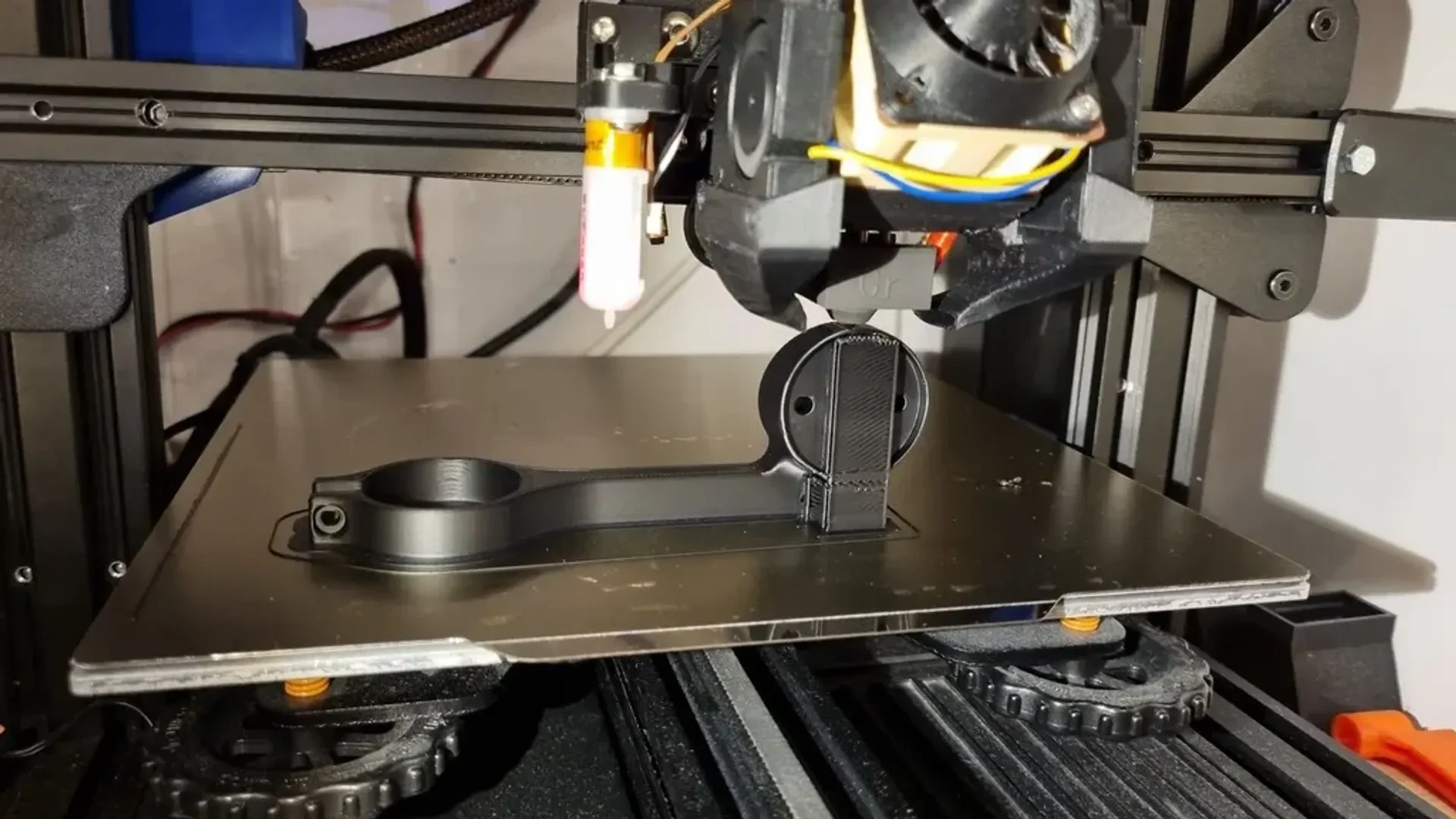

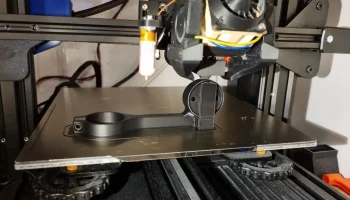

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,16 мм

Заполнение:

30%

Нить: Spectrum ASA275, черная.

Я распечатал его из ASA275, и он прекрасно работает: он достаточно гибок для установки на руль, а температура DHT ASA составляет около 80°C. Я предполагаю, что PETG также может подойти, он также гибкий и, вероятно, достаточно термостойкий. ABS тоже может работать, хотя личного опыта у меня нет.

Как я это разработал
Введение

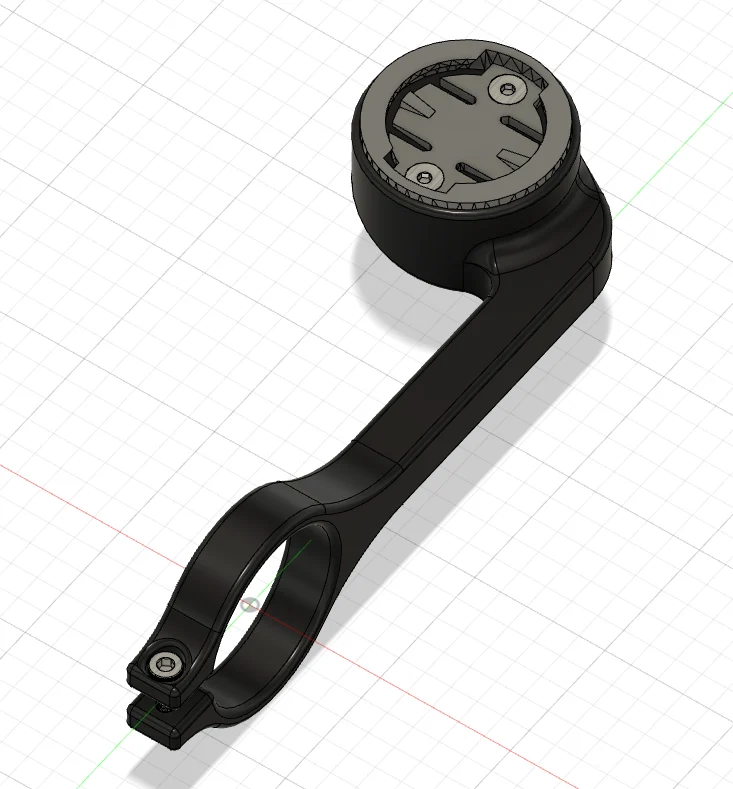

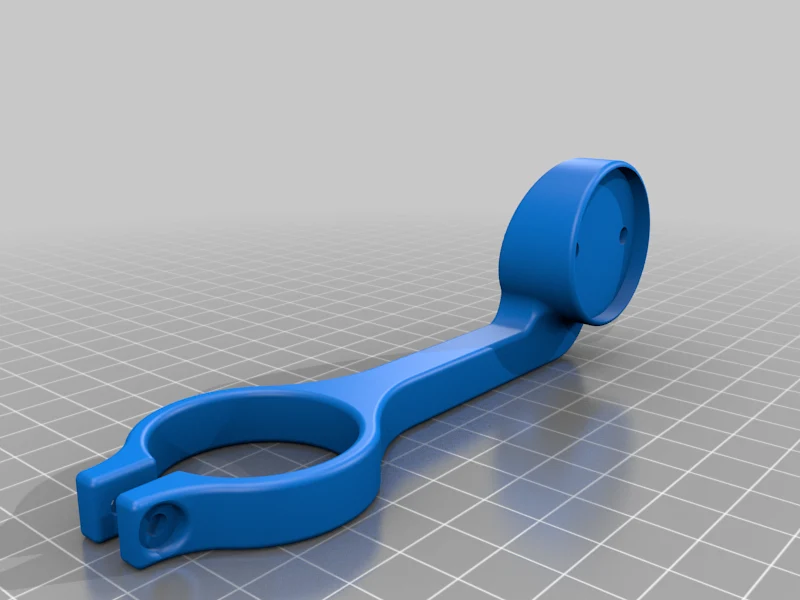

Это крепление было создано на основе крепления Zephyr и использует внешнюю сменную вставку Garmin. Обратите внимание, что дизайн рук — мой собственный, а не ремикс, и он имеет существенные отличия от дизайна. Зефир:

В нем используется сменная монтажная вставка, которая крепится с помощью винтов M3 и термофиксируемых вставок.
У него другая форма
Он не полый, но оставляет пользователю выбор толщины стенок и заполнения обычными средствами (настройки слайсера).
ВНИМАНИЕ

НЕ ПЕЧАТАЙТЕ это из PLA, это в конечном итоге НЕ ПЕЧАТАЕТСЯ. Либо он сломается при установке на руль (из-за жесткости PLA), либо выйдет из строя в первый жаркий солнечный день, когда рука будет подв��ргаться длительному воздействию солнечных лучей (температура DHT PLA всего 55C).

спецификация

Мой дизайн требует...

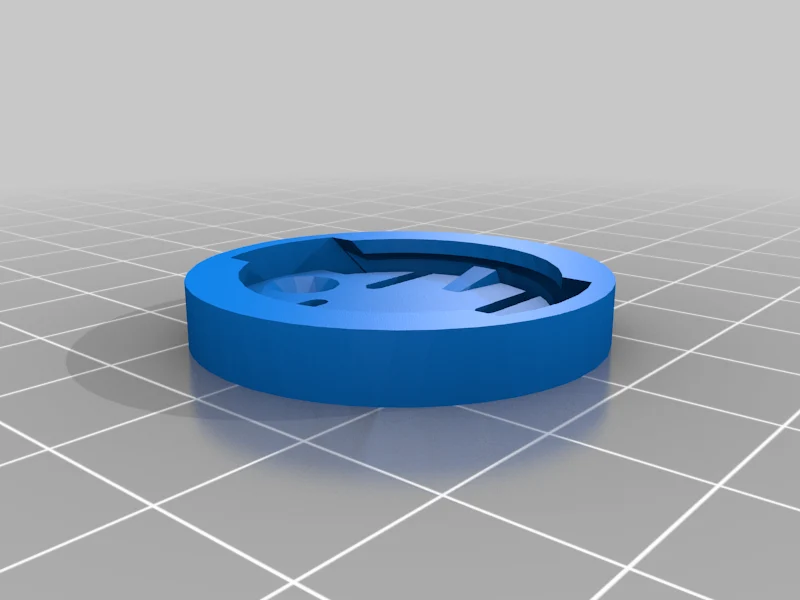

… либо монтажный кронштейн с самодельной печатью, например внешняя сменная вставка Garmin, либо четвертьоборотная вставка Garmin заводского изготовления. Я воспроизвел здесь STL сменной вставки Garmin, но это НЕ моя работа. Спасибо JAltham за это.
Две термофиксируемые вставки M3 (размеры пройм рассчитаны для термофиксируемых вставок Ruthex)
Несколько винтов М3.

— два (2) винта M3 с плоской головкой 6 мм для крепления прорези к рычагу с помощью термофиксирующих вставок * один (1) винт M3 длиной 10-12 мм с соответствующей гайкой (я использовал SHCS, т. е. винт с головкой под торцевой ключ) для зажима руля
