Защелкивающиеся крючки для багажника велосипеда...

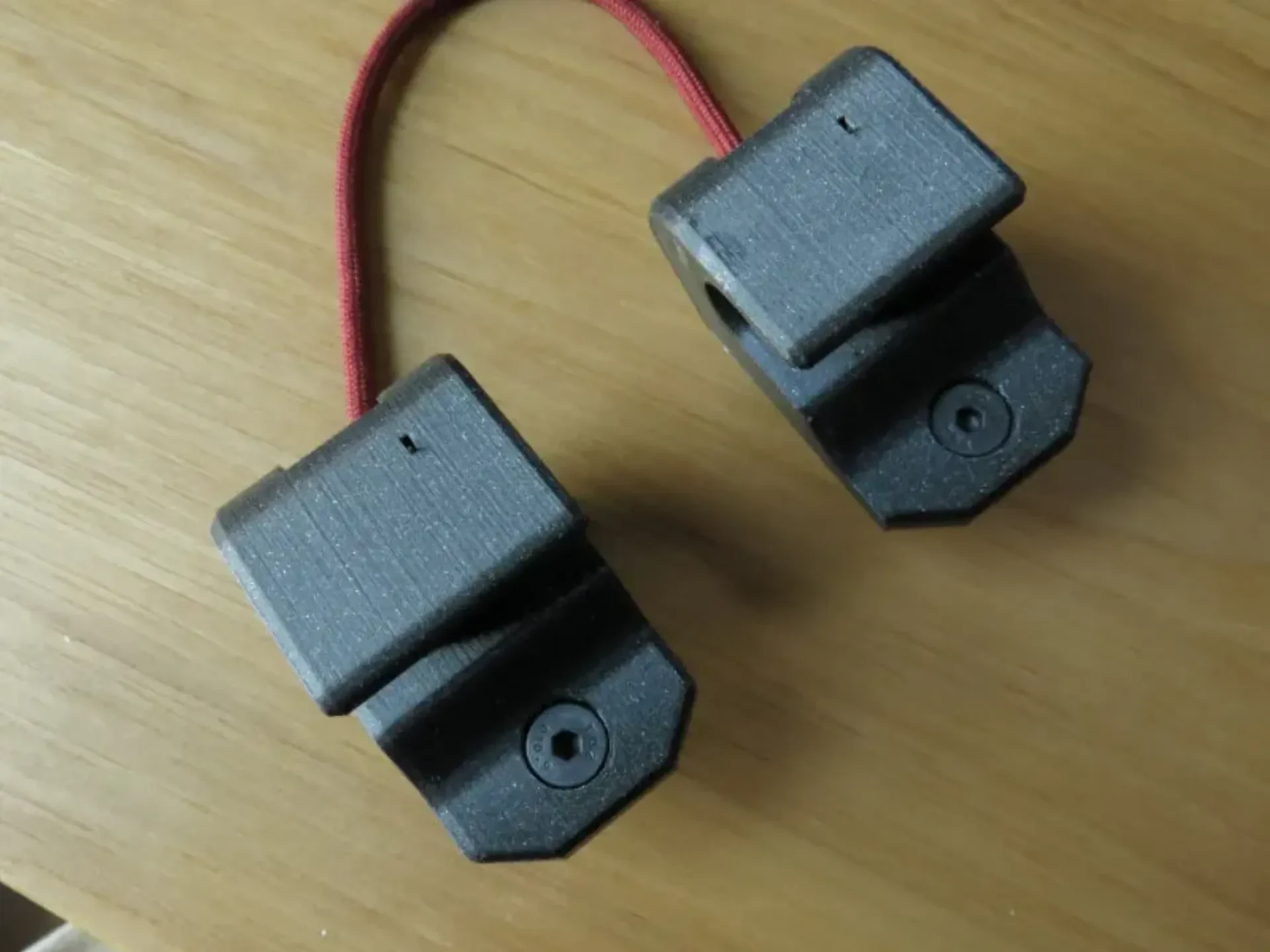

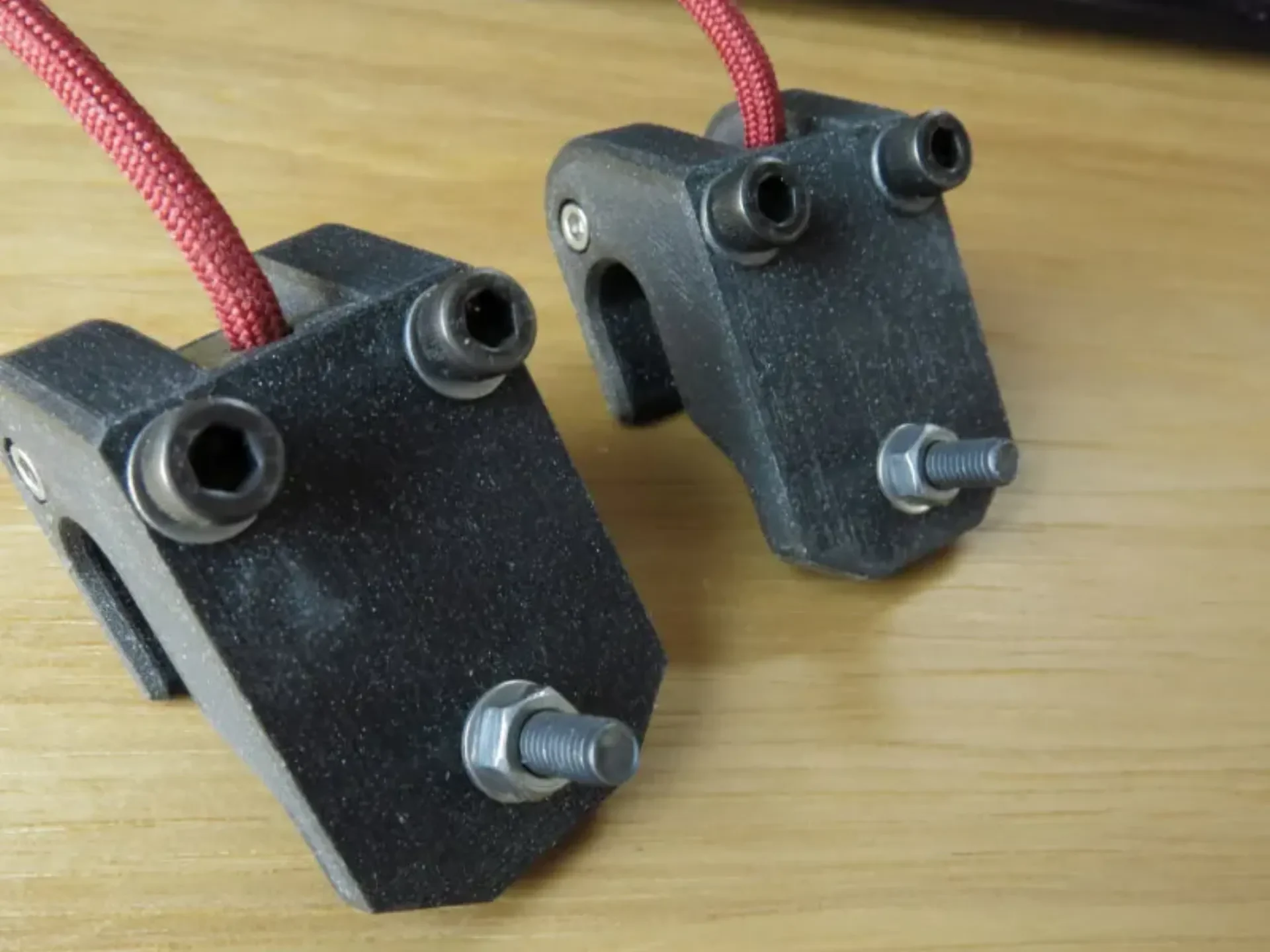

Это подпружиненные зажимы для велосипедной сумки, похожие на стиль Ортлиба, для велосипедных кофров, сделанных своими руками. Я сделал его параметрическим и загрузил крючки («крючок», «защелка») и нижние фиксаторы («лист») для трубок стойки разного диаметра. Диаметр в имени файла соответствует размеру готовой печати, поэтому округляйте его в большую сторону, когда выбираете размер печати. Эта конструкция работает очень хорошо, но она также сложна. Вам нужно:

-m3 x 35 мм SHCS для поворотной оси
-м3 кран (опционально)
-м5 х ??? для монтажных отверстий. Нижнее отверстие с потайной головкой для винта М5 с плоской головкой.
-m5 метчик, если вы хотите использовать верхние монтажные отверстия
-проволока для пружины. Я использовал пружинную сталь диаметром 0,6 мм/0,022 дюйма, которая обеспечивает необходимое натяжение пружины. Для изготовления пружины обернули (3) витки вокруг стержня диаметром 4,5 мм. Оставьте хвостики пружины длиной 4 см или около того, чтобы можно было собрать ее. После того, как концы обрезаны, ОЧЕНЬ сложно собрать заново. Пружину можно варьировать, используйте то, что найдете.
-паракорд. Концы продеваются через крючок и плавятся до тех пор, пока кончик не сформируется. Это фиксирует паракорд в отверстиях на внутренней стороне крючка.

Крючки и защелки напечатаны на их боковых сторонах. Расточка m3 на крюках обращена вверх. Втулка пружины обращена вверх к защелкам. Лист напечатан широкой поверхностью на кровати. Опорный материал необходим только на внутренней стороне крючка, куда вставляется защелка. Добавлен блокатор поддержки внутри крошечного отверстия на крючке для пружины.

За всю эту работу вы получите действительно хороший набор зажимов для кофров, сделанных своими руками. НОАК достаточно силен. Дизайн кажется несколько снисходительным к различным настройкам печати/размерам сопел. Защелки имеют ограничитель хода, поэтому вы можете носить тяжелые сумки, используя тягу паракорда.
