Держатель для очков на руле велосипеда...

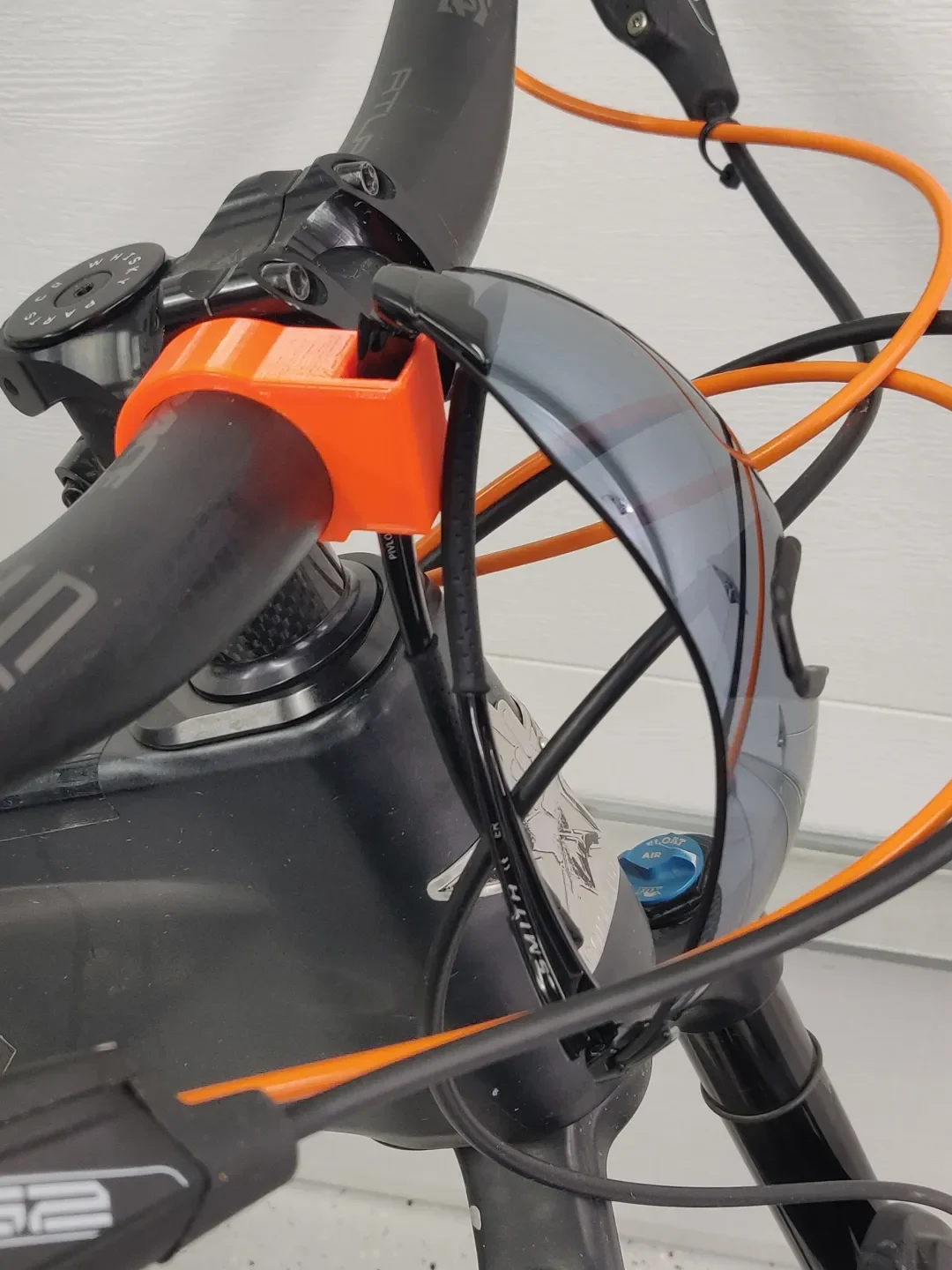

Когда я катаюсь и делаю перерыв, я снимаю очки, но безопасного места, где их можно положить, нет, поэтому их часто роняют, царапают, разбивают или даже оставляют позади. Благодаря такой конструкции вы сможете безопасно надеть очки, когда они не прижаты к лицу. Не предназначен для хранения очков во время езды.

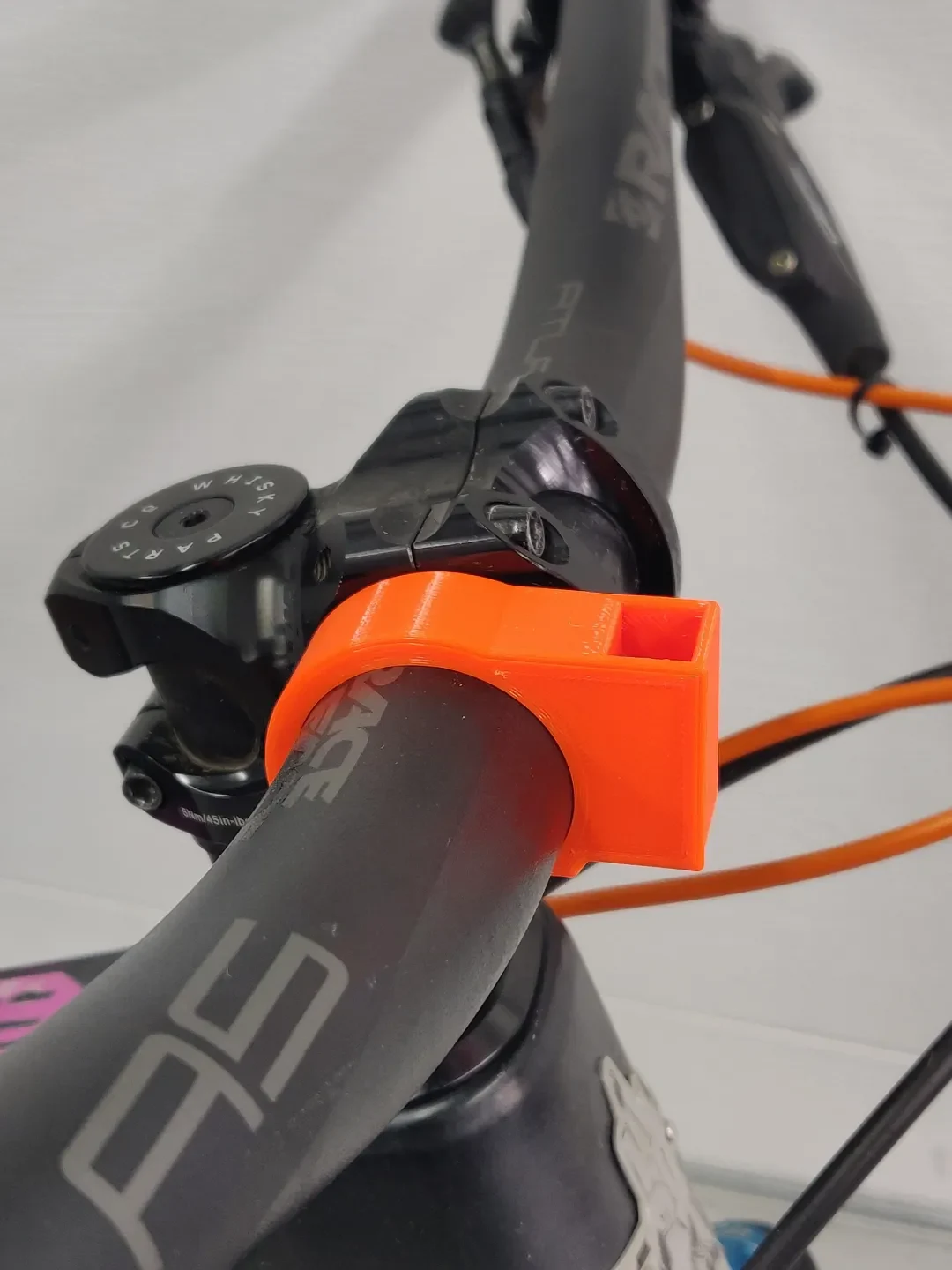

Изготовление: Я напечатал свою из PETG с четырьмя стенками по периметру, лежащую ровно и без опор. Внутри коробки не должно быть большого провисания. «Кольцо» стержня рассчитано на стержень диаметром 35 мм. Отверстие внизу имеет размер 23 мм, что позволяет установить держатель на руль с помощью рычагов и сдвинуть его к выносу. Ширина «коробки» составляет 12,5 мм, что идеально подходит для моих очков Smith PivLock.

Файлы .stl предусмотрены для прутков диаметром 35 и 32 мм, а также файлы .gcode PETG для Prusa Original Mini. Вот некоторая информация о «стандартах» размера руля — https://bike.bikegremlin.com/3784/bicycle-handlebar-dimension-standards/.

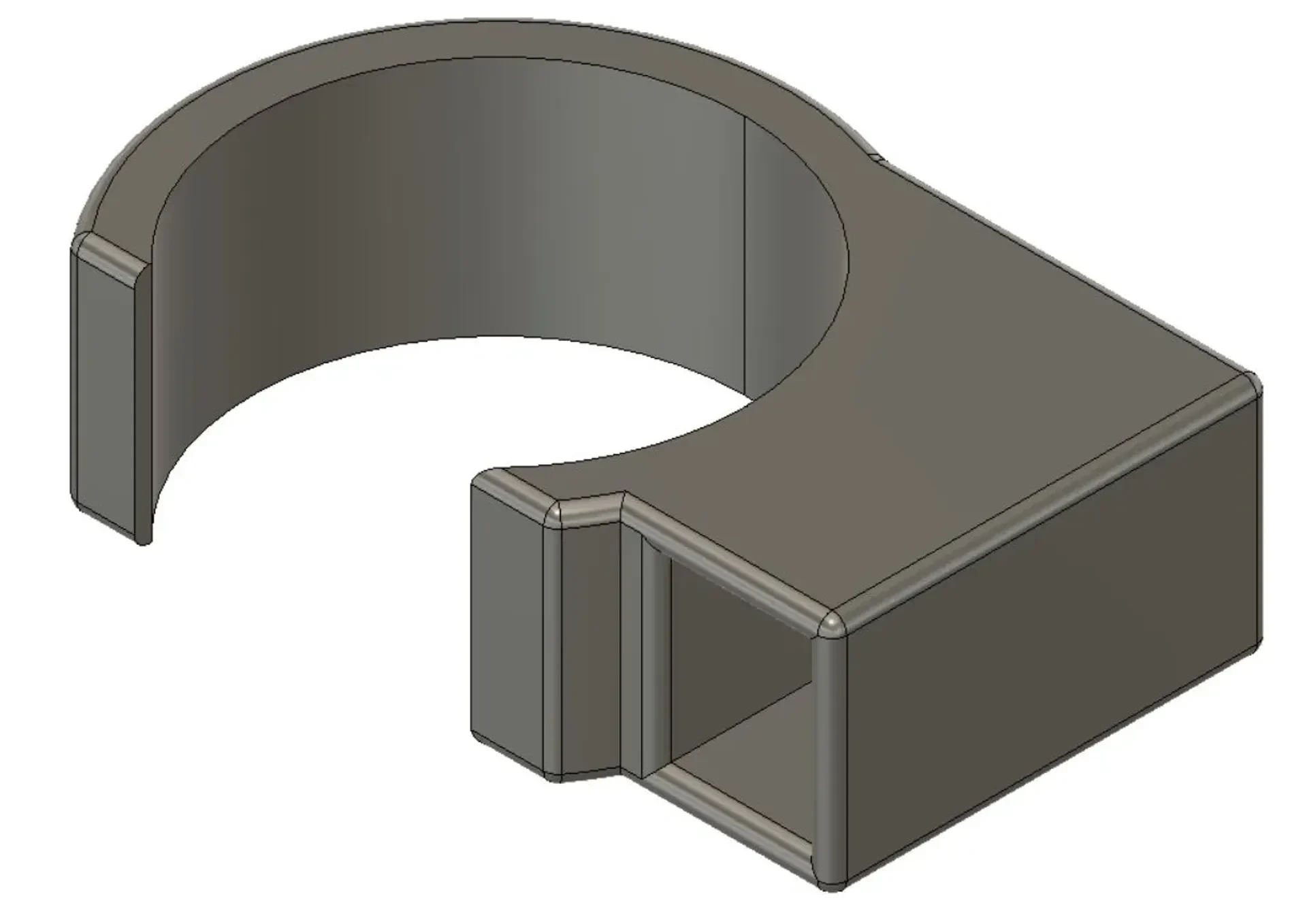

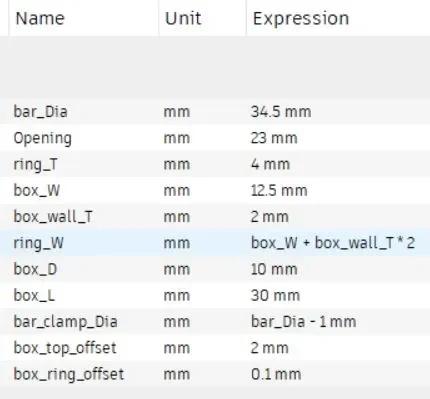

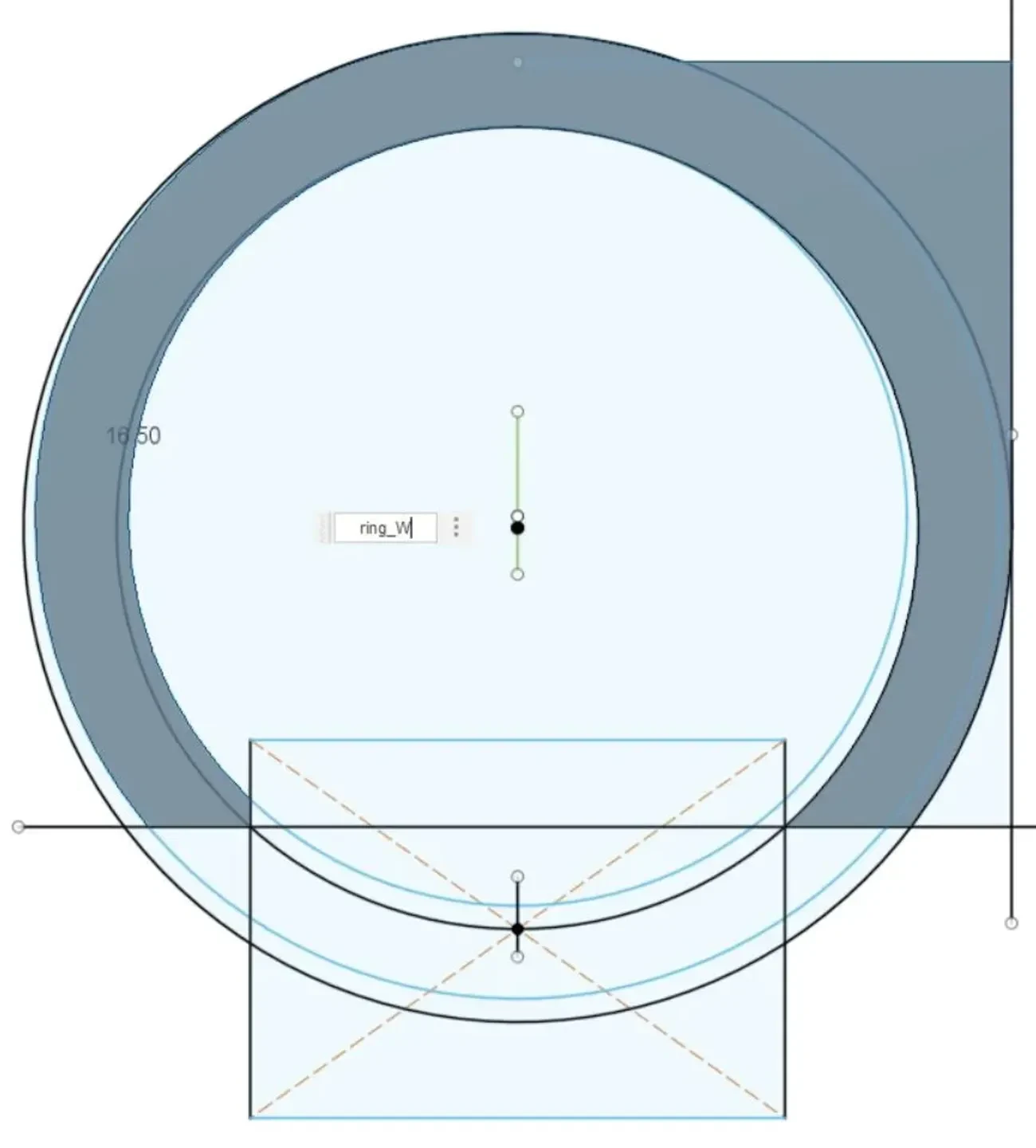

Конструкция: Размер кольца зажима руля со стороны коробки соответствует размеру руля (bar_Dia). Мой стержень диаметром 35 мм имеет длину 34,5 мм. Сторона кольца, не являющаяся коробчатой, имеет немного меньший диаметр (bar_clamp_Dia, на 1 мм меньше, чем bar_Dia), чтобы кольцо захватывало стержень — см. одно из изображений САПР. box_W устанавливает ширину открытия коробки слева и справа и, следовательно, общую ширину держателя (плюс 2 мм боковых стенок коробки). Глубина коробки спереди и сзади (box_D) и длина вверх-вниз (box_L) также регулируются в модели. В комплект поставки входит полностью параметризованная модель Fusing 360, так что вы можете настроить дизайн в соответствии со своими потребностями.

Вы его построили? Пожалуйста, оставьте комментарий и оценку.
