Блок прокачки дисковых тормозов шоссейного велосипеда Shi...

Ремикс дизайна PhyMaus.

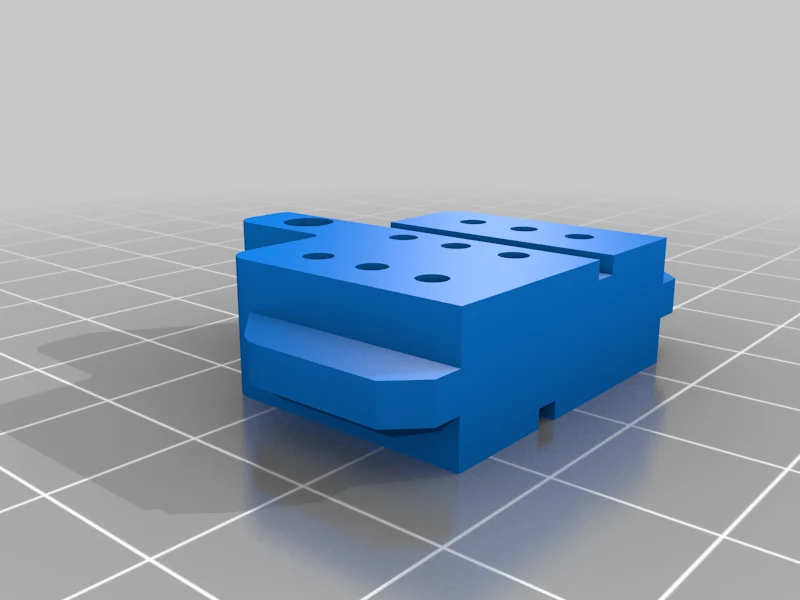

Я добавил две канавки и уменьшил ширину колодки, чтобы ее можно было использовать с шоссейными дисковыми тормозами Shimano, такими как суппорты Shimano 105 BR-R7070.

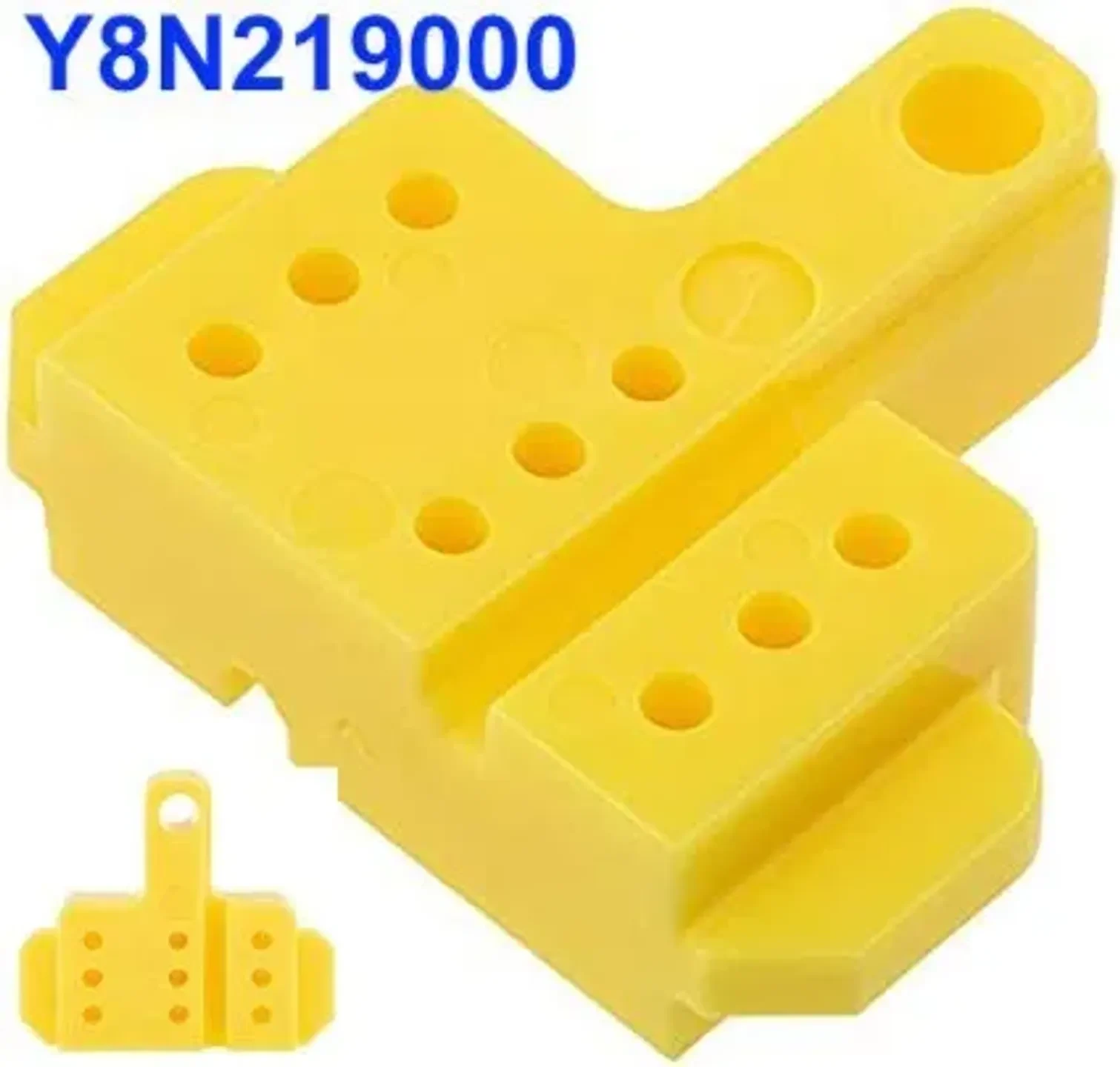

Мой ремикс призван имитировать конструкцию прокачного блока Shimano — номер детали Y8N219000 (показан желтым цветом).

Канавки существуют потому, что эти суппорты имеют крепежный штифт, который выступает в пространство перед тормозным зазором. Характеристики тормозов Shimano — № 19 — это резьбовой штифт.

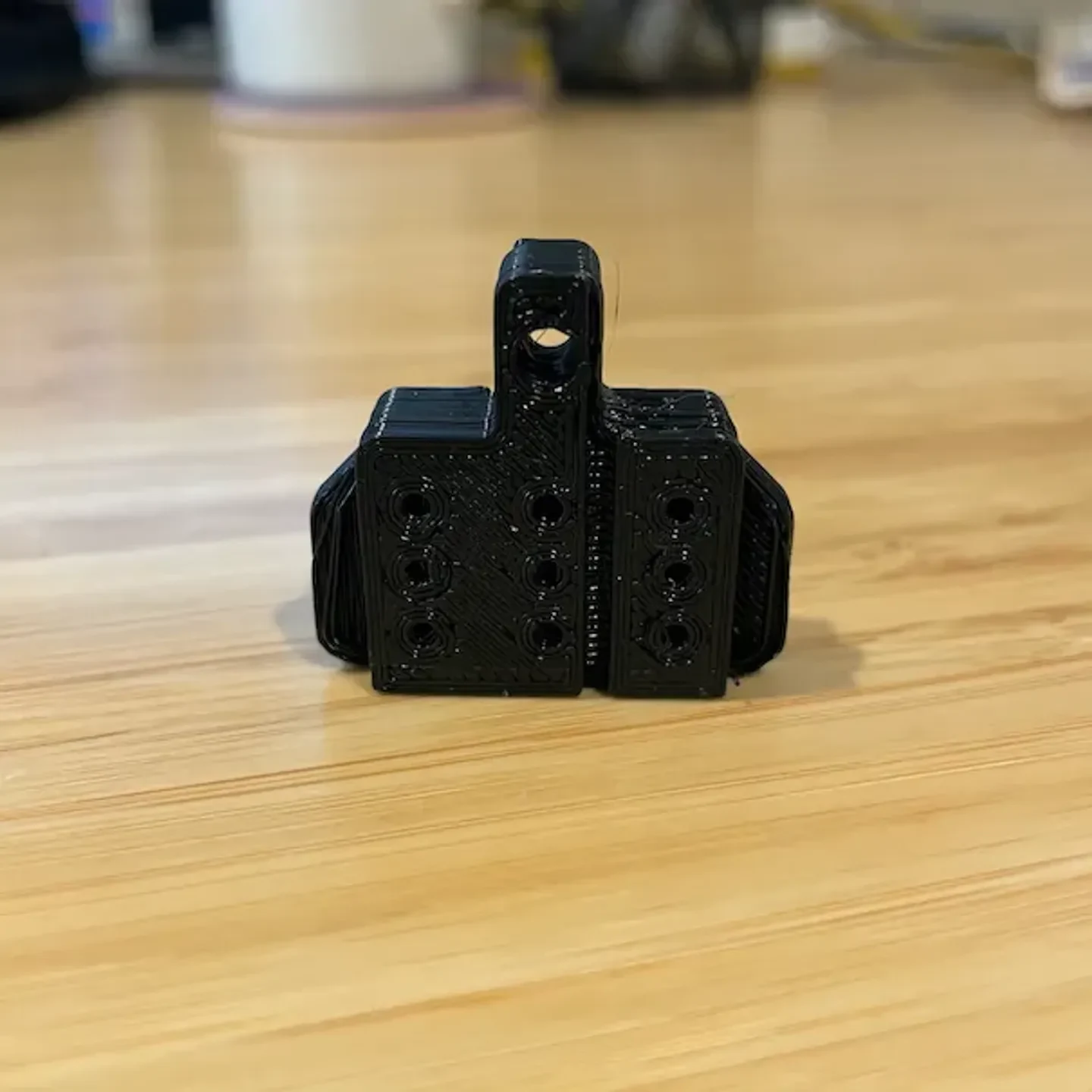

Я сфотографировал выступающий штифт и прикрепил его к этой конструкции. Без канавок прокачной блок не войдет, потому что ему будет мешать штифт.

Совет от PhyMaus: если ваши тормоза не убираются полностью, попробуйте напечатать их толщиной 9 или 8 мм вместо стандартных 10 мм.

Настройки печати

Бренд принт��ра:

Креативность

Принтер:

CR-10

Плоты:

Нет

Поддерживает:

Да

Разрешение:

200

Заполнение:

80

Нить: eSun PLA

Категория: Спорт и активный отдых
